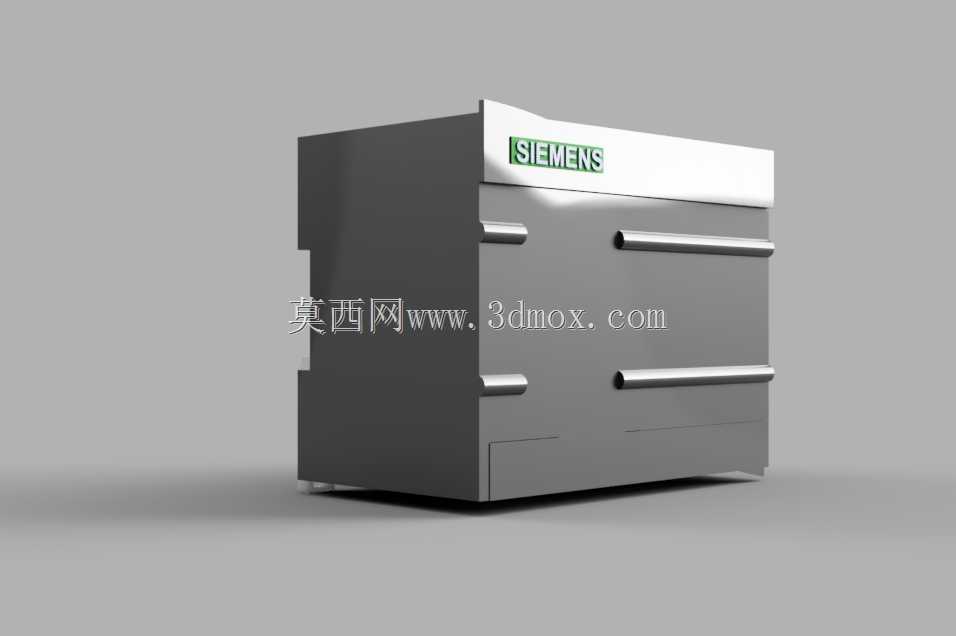

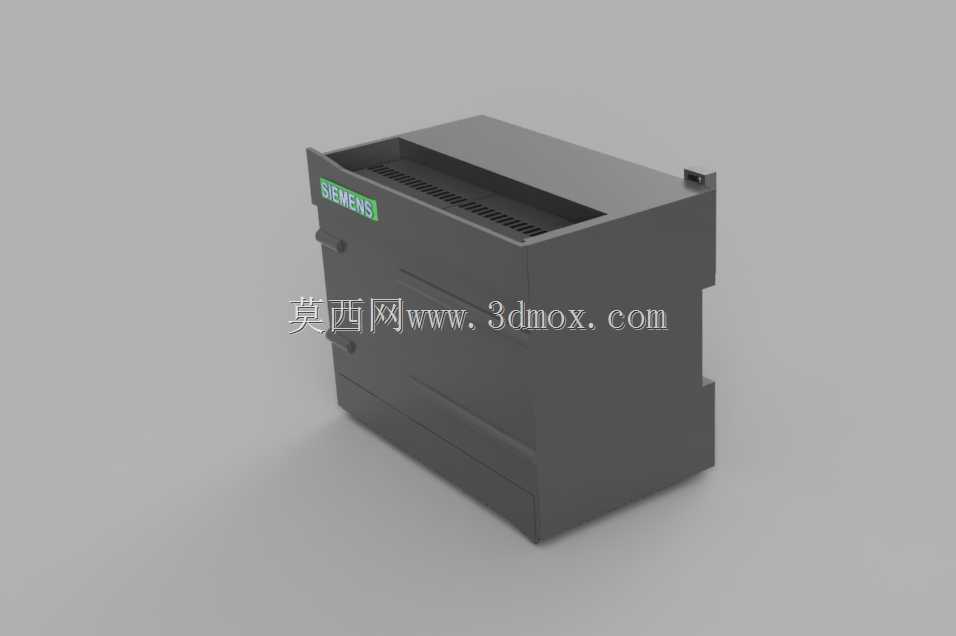

西门子1215可编程逻辑控制器外观结构

　　在离散制造生产线的电气控制柜搭建场景中，这类紧凑型可编程逻辑控制器常作为小型工位的控制核心，承担本地IO信号采集、逻辑运算与执行机构指令输出的核心作用，适配单机设备、小型流水线的控制需求，无需额外扩展大量模块即可覆盖多数常规开关量、模拟量点位的控制要求。从实际安装场景来看，该类控制器采用标准DIN导轨安装结构，壳体侧面预留的卡扣结构可直接卡装在35mm标准电气导轨上，上下边缘的散热格栅排布完全匹配柜内垂直风道的散热走向，避免长时间运行时功率器件积热，壳体整体宽度适配小型电控柜的安装空间，左右预留的接线间隙可满足常规多芯控制线的端接操作，不会出现接线后线缆弯折半径不足导致的端子受力问题。

　　从结构设计思路来看，壳体采用上下扣合的阻燃ABS材质拼接结构，正面预留的品牌标识区域采用凹印工艺，避免长期使用后标识磨损脱落，侧面的安装定位凸台可在导轨安装时起到限位作用，防止设备在柜内受震动出现移位，前端的端子排区域采用阶梯式排布，不同点位的接线端子高度差可方便运维人员排查线路，无需拨开上层线缆即可查看下层端子的接线标识。设备正面的状态指示灯区域采用内嵌式设计，指示灯外的透明护罩与壳体表面齐平，避免积灰遮挡指示灯状态，同时可防止运维人员接线时误碰指示灯造成损坏，壳体顶部的通风槽采用斜向开孔设计，可在保证通风量的同时，减少柜内飘落的灰尘、金属碎屑进入设备内部，降低电路短路的风险。

　　在实际设备选型过程中，这类紧凑型PLC的外形尺寸直接决定了电控柜的排布空间，该型号的深度尺寸可适配深度200mm以上的标准壁挂式电控柜，无需额外加深柜体深度，壳体后部与导轨之间的预留间隙可容纳少量沿柜体敷设的细线，充分利用柜内有限的安装空间。从功能适配角度来看，该结构预留的扩展模块接口位于壳体侧面，可直接拼接同系列的IO扩展、通讯模块，拼接后模块之间的连接缝隙控制在1mm以内，既保证了连接的紧密性，也不会因为热胀冷缩导致壳体变形，模块拼接后的整体重心仍落在导轨安装面上，不会出现长期使用后前端下垂的问题。

　　在三维建模过程中，这类电气元件的模型需要重点还原安装卡扣的尺寸、端子排的相对位置、散热孔的排布规律，确保在做电控柜布局三维仿真时，可直接调用模型完成干涉检查，验证接线空间、散热间隙是否满足安装规范，避免实际装配时出现元件与线槽、柜体门板干涉的问题。壳体表面的脱模斜度控制在1.5度，既满足注塑生产的脱模要求，也不会让壳体外观出现明显的锥度影响视觉效果，边角处的R角过渡统一为2mm，可避免安装过程中尖锐边角划伤操作人员，同时也能减少注塑生产时的应力集中问题，降低壳体受外力冲击时开裂的概率。在实际产线应用中，这类控制器常安装在操作工位旁的小型控制箱内，其壳体的抗震动性能可满足产线常规运行时的震动工况，无需额外加装减震装置，正面的操作区域预留的防护等级可适配车间内多尘、少量溅水的使用环境，无需额外加装防护外罩即可稳定运行。
