35mm标准DIN电气安装导轨结构设计

　　在低压电气柜、工业控制箱、楼宇配电模块的装配场景里，DIN导轨是承担元器件承载、定位、排布的核心基础安装件，35mm宽度的规格是全球工控领域通用的安装标准，小到接线端子、小型继电器，大到微型断路器、开关电源模块，都能通过自带的卡扣结构快速卡装在这类导轨上，无需针对每个元器件单独设计安装孔位，能大幅压缩成套设备的装配周期，也方便后期运维时的元器件更换与回路调整。

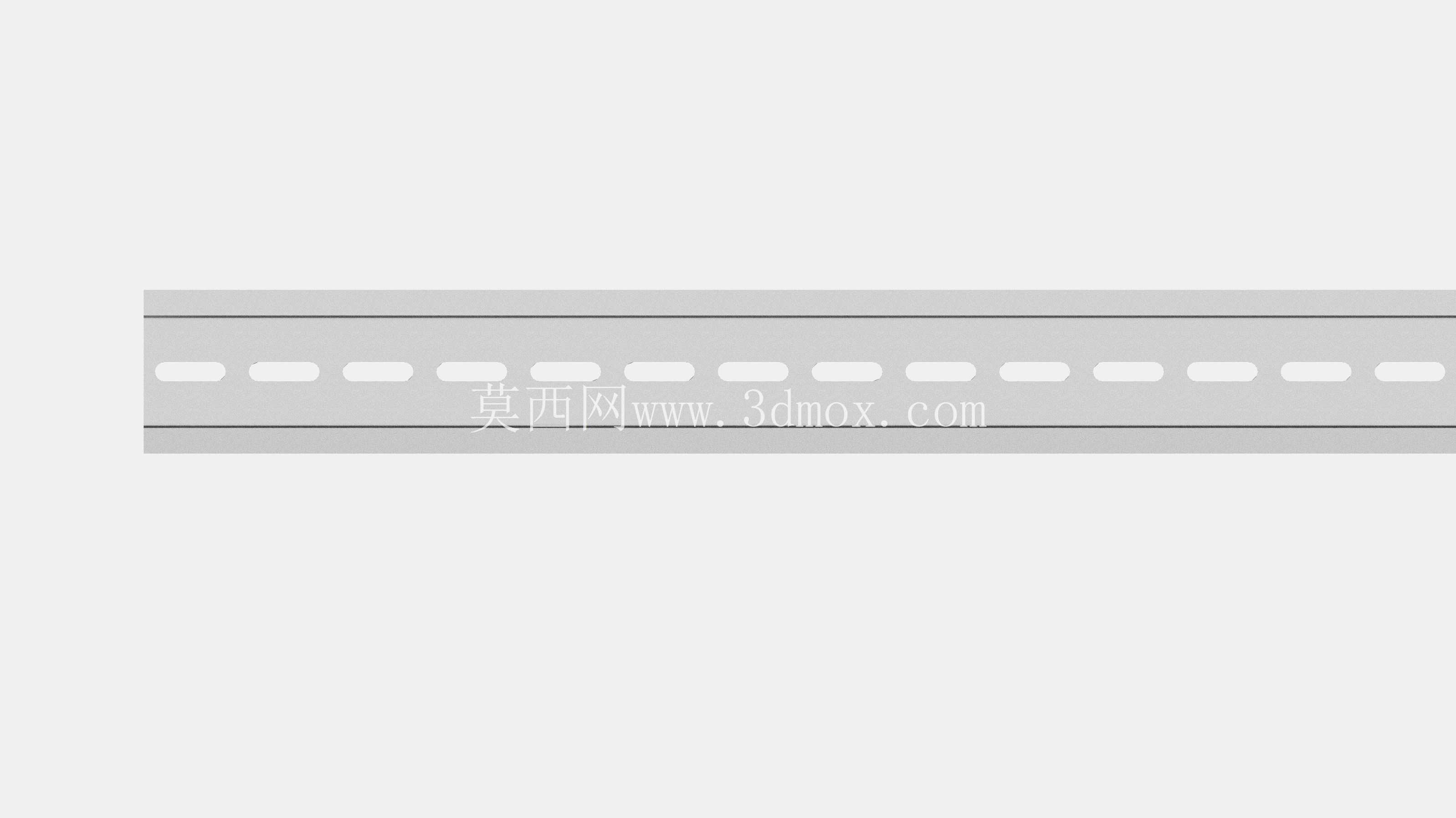

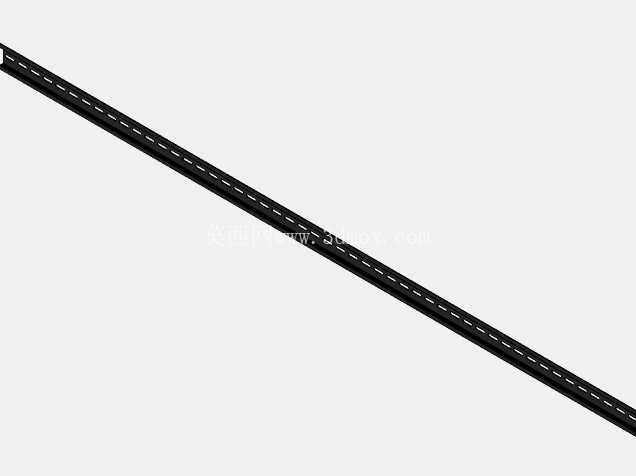

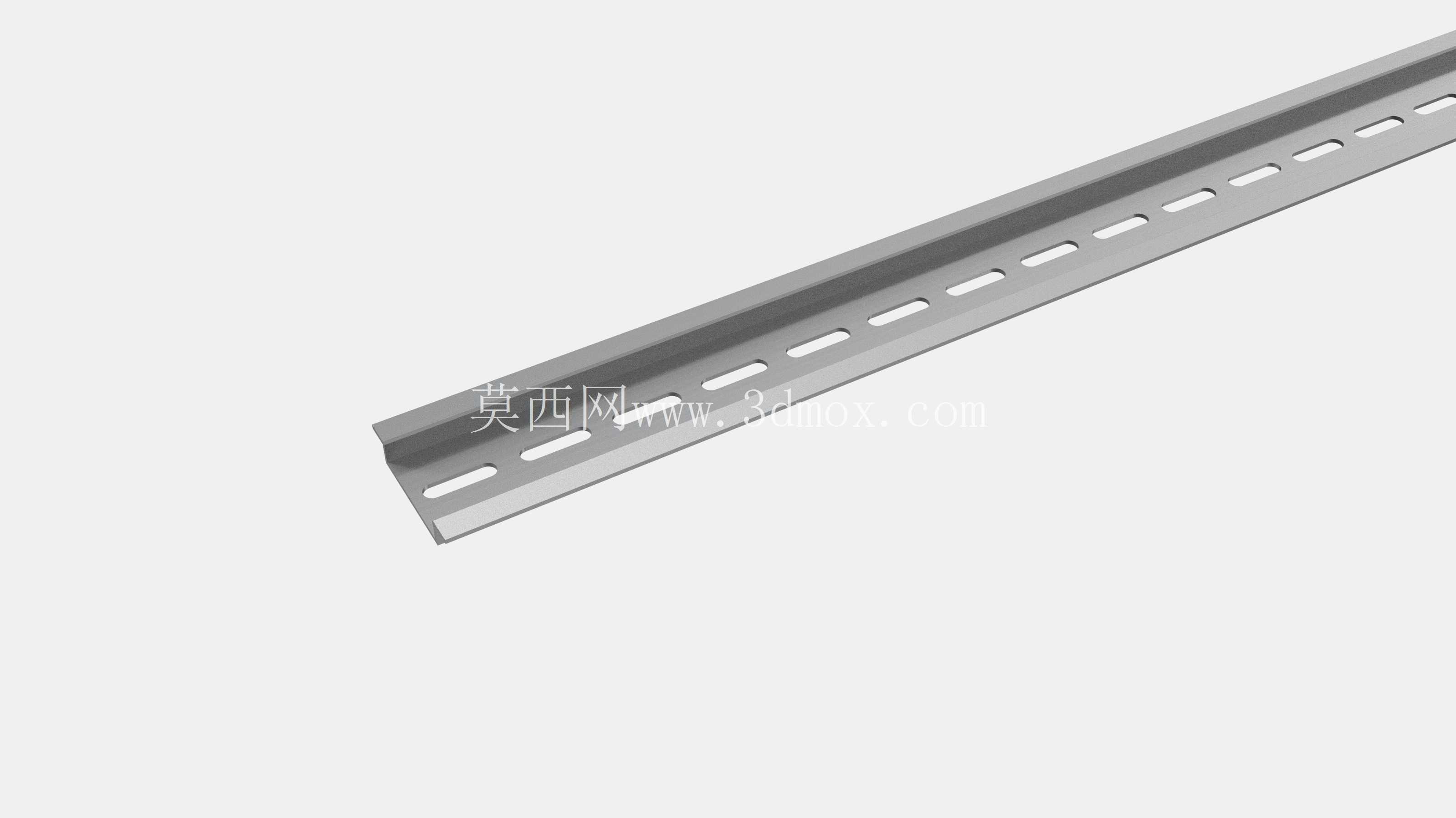

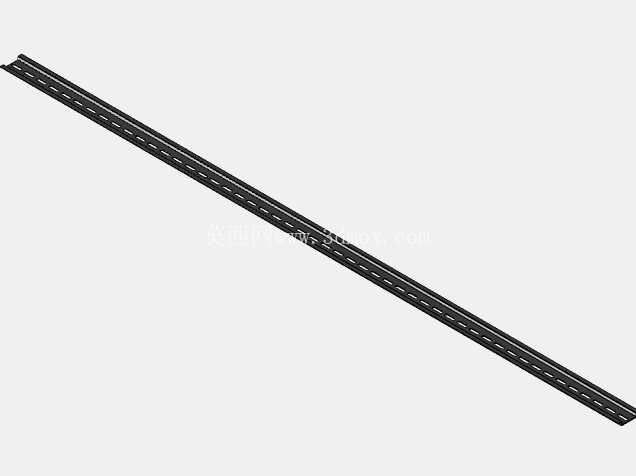

　　这款导轨的截面采用经典的C型卷边结构，两侧的卷边高度、弧度都严格匹配通用电气元件的卡扣尺寸，卡装后元件不会出现横向窜动，同时卷边的圆角处理能避免安装时划伤操作人员手部，也不会刮破元件卡扣的塑料结构。导轨本体采用等距冲孔设计，孔位沿长度方向均匀排布，安装时可以直接通过螺栓穿过孔位将导轨固定在柜体内的安装梁或者背板上，无需现场二次钻孔，适配不同柜型的安装孔距要求，单根导轨的有效长度为1000mm，截面尺寸为35mm宽度、6mm高度，安装时需要预留的侧边间隙不小于2mm，保证元件卡扣能顺利推入卡合，导轨两端可以加装标准端挡，限制安装元件的轴向位移，避免运输或者设备震动过程中元件从导轨端部滑脱。

　　从设计逻辑上看，这类导轨的建模首先要确认截面轮廓的尺寸公差，两侧卷边的平行度、卡合槽的深度都要控制在合理公差范围内，不然会出现元件卡装过紧难以拆卸，或者卡装过松容易脱落的问题。建模时先绘制截面草图，通过拉伸生成基础型材，再按照标准安装孔距进行阵列切除，冲孔的形状采用长圆孔设计，能抵消安装时的孔位对齐误差，降低现场安装的对位难度。材质选用上常规场景采用镀锌冷轧钢板，表面镀锌层能起到防锈作用，适合大多数工业室内环境使用，在腐蚀环境场景下也可以更换为不锈钢或者铝合金材质的同规格导轨，安装尺寸完全兼容。

　　实际选型使用时，要根据柜内安装元件的总重量确认导轨的固定点间距，常规负载下固定点间距不超过300mm就能保证足够的支撑强度，若安装重型开关电源、变压器类元件，需要缩短固定点间距，或者在元件背部加装额外的支撑件，避免导轨长期承重出现变形。导轨的安装方向没有严格限制，既可以水平排布安装常规配电元件，也可以垂直排布安装端子排类元件，垂直安装时要注意在元件上下端加装固定端挡，防止元件因自重下滑。在三维布线设计阶段，提前将导轨模型导入装配体，能精准规划元件排布位置，预留足够的接线、操作空间，避免后期装配出现元件干涉、接线空间不足的问题，也能提前统计导轨的使用长度，精准下料减少材料浪费。

　　不同于定制化的安装支架，标准DIN导轨的互换性极强，不同厂商生产的同规格导轨都能通用，在设备改造、产线升级时，不需要重新加工安装结构，直接更换或者加装导轨就能适配新的元件，大幅降低改造成本。建模过程中对导轨的边缘做了细微的倒角处理，还原真实型材的工艺特征，装配仿真时能准确模拟元件卡装的行程，验证卡扣与导轨的配合间隙是否合理，避免实际生产中出现配合不良的问题。
