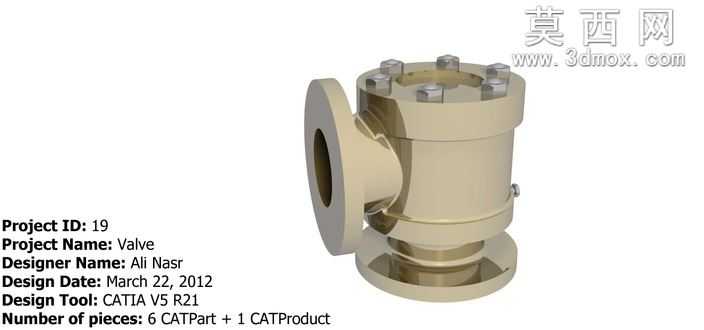

角式连接工业法兰止回阀门三维设计

本作品为角式结构工业阀门的三维数字化设计成果，建模阶段依托三维参数化设计工具完成全结构1:1比例构建，整体建模过程严格遵循工业阀门的实际生产制造逻辑，将阀门拆解为阀体、阀盖、法兰连接端、密封组件、紧固件、内部启闭件六大独立建模模块，每一个模块的尺寸参数均参考通用工业管路阀门的设计规范设定，确保各部件装配后不存在干涉错位问题。建模过程中对阀体的流道结构做了精细化处理，侧方法兰接口与底部法兰接口呈90度垂直布局，流道内壁做了平滑过渡处理，能够还原实际工况下流体转向通过的路径特征，避免生硬直角结构带来的模型失真问题。材质与渲染环节，针对阀门不同部件的实际材质属性做了区分设置：阀体主体采用铸钢材质表现，调整金属材质的粗糙度、反射率参数，还原工业铸钢件哑光略带金属质感的表面特征；顶部紧固螺栓采用镀锌金属材质，表面带有轻微的冷镀锌光泽感；法兰密封面做了精加工金属面的质感处理，与阀体主体的铸钢质感形成明确区分；渲染阶段采用柔和的工业产品布光方案，通过多组柔光光源从不同角度照射模型，清晰呈现阀门的外部轮廓、法兰螺栓的排布结构、阀体的加强筋过渡特征，同时避免过强反光遮挡结构细节，让模型整体呈现出真实工业产品的厚重质感。结构设计层面，该阀门采用法兰连接形式，侧方与底部的法兰盘均预留了标准螺栓孔位，顶部阀盖通过周向均匀排布的六角螺栓与阀体主体紧固连接，阀盖与阀体的结合面预留了密封件安装位，能够满足承压管路的密封设计要求；阀体侧面设置了小型工艺接口，可用于压力检测或者排空操作，整体结构紧凑，角式布局能够适配管路需要转向安装的场景，减少管路额外弯头配件的使用。设计思路上，该模型优先保证结构的工程实用性，没有添加冗余的装饰性结构，所有外部特征均服务于阀门的安装、紧固、密封、流体控制功能，建模过程中对各部件的装配公差做了预留，比如螺栓与螺栓孔的间隙、阀盖与阀体的配合面余量，让模型不仅具备外观展示效果，还能够用于装配工艺模拟、管路布局干涉检查等工程场景，完整还原了工业角式法兰阀门的真实结构特征，可用于工业管路设计参考、阀门产品展示、机械结构教学等多种用途。
