大通曼巴竞赛级四合一电调结构设计

　　在穿越机竞速、花飞这类航模应用场景里，四合一电调是动力链路里的核心执行部件，直接决定了电机响应速度、动力输出平顺性以及大油门工况下的稳定性，这款针对6S供电、65A持续电流设计的四合一电调，就是为高负载竞赛场景打造的动力控制单元。从实际装机需求来看，这类集成式电调替代了传统四个独立电调分散布局的方案，把四路功率驱动、信号处理电路整合在同一块PCB基板上，既减少了飞控到电调的接线冗余，也能让整机重心更集中，降低布线带来的信号干扰风险，尤其适合20x20mm安装孔距的紧凑型飞塔堆叠方案，是目前中小尺寸竞速穿越机的主流配置选择。

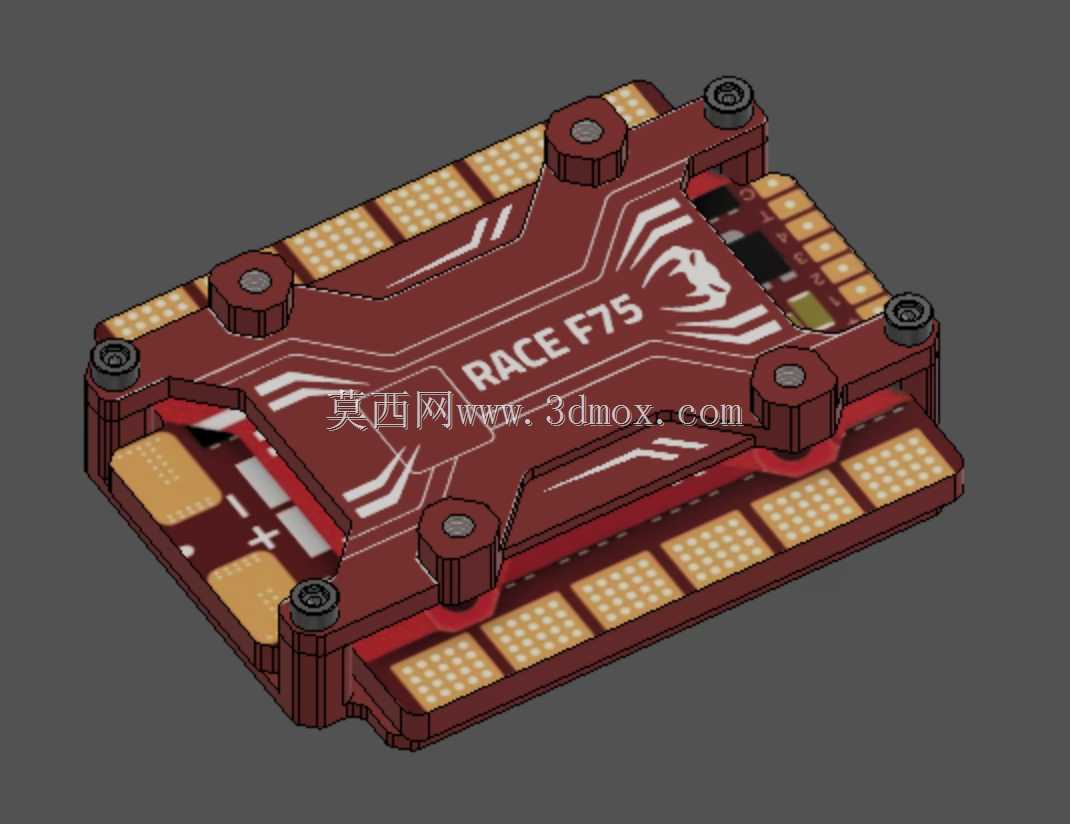

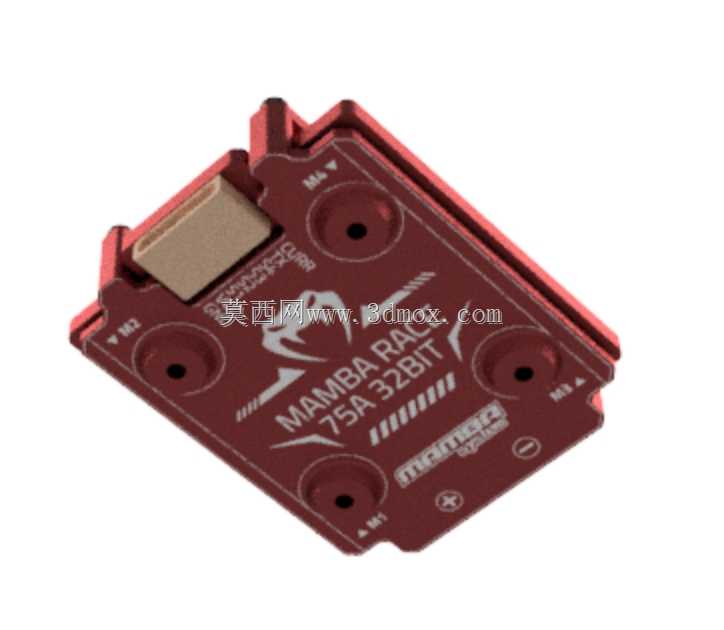

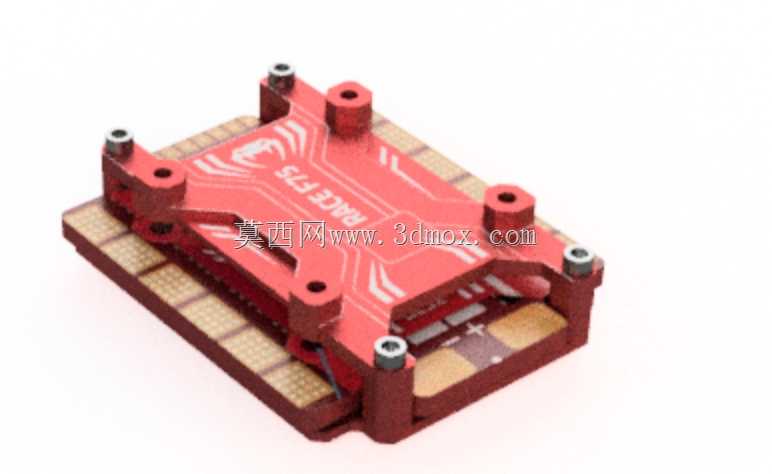

　　设计层面首先要考虑的是安装兼容性，这款电调的M2安装孔位严格对齐20mm标准孔距网格，不管是搭配同品牌飞控还是第三方通用飞塔，都能直接通过铜柱堆叠固定，不需要额外做转接件。整体外轮廓尺寸控制在40.1mm×32mm×10.5mm的范围内，堆叠后不会超出常见五寸机机架的中心板安装区域，也不会和机臂、图传天线等周边部件产生干涉。外壳采用高刚性绝缘材质做结构加强，四个角的安装柱做了加厚处理，能承受炸机时的冲击载荷，避免PCB受外力变形导致焊盘脱落、元件虚焊的问题，表面的散热凸台设计也能增大和空气的接触面积，在大油门连续输出时帮助功率管快速散出热量，避免过热触发电流保护。

　　功能特性上，这款电调支持BL32位固件协议，能匹配Dshot1200等高分辨率电调信号，信号响应延迟控制在微秒级，飞手打杆的动力指令能几乎无滞后传递到电机，在竞速赛的急加速、急变向动作里，动力跟手性会直接影响飞行操控精度。65A的持续电流承载能力可以支撑2207、2306级别的高KV竞速电机在6S锂电池供电下的满功率输出，哪怕是连续全油门冲刺的工况，功率回路的载流冗余也能避免电调过流烧毁。四路输出焊盘采用大尺寸露铜设计，焊盘边缘做了阻焊层延伸防护，焊接电机线时不容易出现焊盘脱落的问题，电源输入焊盘也做了加宽处理，能承载大电流输入的发热需求，信号焊盘排布在板边对应位置，和飞控堆叠后可以直接用排针或者短线连接，减少接线长度带来的信号损耗。

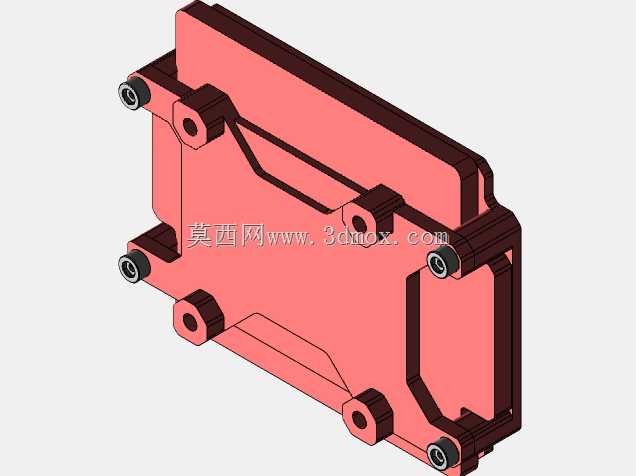

　　从结构建模的角度来看，还原这款电调的时候，首先要精准对齐安装孔的位置度公差，因为飞塔堆叠时四个铜柱的同轴度如果出现偏差，会导致装配应力集中在PCB上，长期飞行振动下容易出现元件故障。其次要准确还原外壳的凸起、开槽以及焊盘的位置尺寸，做整机装配干涉检查的时候，这些细节直接决定了虚拟装配的准确性，比如电调表面的电容、接插件高度如果建模偏差，就可能和上层飞控或者图传板产生挤压，实际装机时出现部件损坏。另外板边的走线凹槽、定位标记也要准确还原，方便在做整机布线设计时规划线路走向，避免电源线、信号线和转动部件产生干涉。

　　实际装机应用中，这类四合一电调还要考虑和飞控、图传的电磁兼容问题，建模时还原板上的屏蔽结构、电容布局，也能帮助做整机电磁兼容性的初步评估，比如大电流回路和信号回路的间距是否足够，电源输入的滤波电容位置是否合理，这些细节都会影响实际飞行时的图传信号稳定性、飞控陀螺仪的抗干扰能力。对于结构设计从业者来说，这类航模核心部件的精准建模，不仅能用于整机的虚拟装配验证，也能在做定制化机架设计时，提前匹配好中心板的开孔、避让空间，减少打样迭代的次数，避免因为安装尺寸不匹配导致的零件报废。
