XT90 2+2M防打火大电流接插件结构设计

　　在高倍率动力供电场景中，接插件的接触可靠性直接决定整套动力系统的运行稳定性，XT90 2+2M插头正是针对大电流瞬时通断、频繁插拔的使用需求开发的接插组件，常见于航模动力系统、大功率移动储能设备、电动竞速载具、工业测试电源转接等场景，这类场景普遍存在供电电流峰值高、插拔操作频繁、作业环境振动幅度大的特点，普通接插件在这类工况下极易出现接触电阻过大、打火熔蚀、插针松脱等故障，严重时甚至会引发供电线路过热烧毁的安全问题。

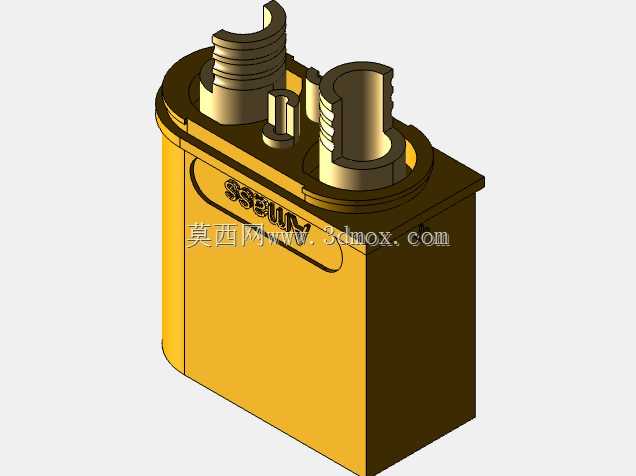

　　从结构设计逻辑来看，这款接插件采用了公母端对位嵌套的布局思路，主体基座采用耐温阻燃的工程塑料注塑成型，基座内部预留了独立的插针安装腔室，将动力极与信号极做物理隔离，避免大电流通断时的电弧窜入信号回路造成干扰。外露的插合端设计了阶梯式导向结构，插合过程中首先是信号极完成预接触，待信号回路导通确认后动力极才完成完全对接，拔离过程则是动力极先断开、信号极后分离，从结构层面避免了带载拔插时的打火问题，这也是2+2极结构区别于普通两极XT90插头的核心设计点——额外的两个信号极可以实现供电回路的逻辑互锁，杜绝带电误插拔的风险。

　　接触件部分采用了冠簧式接触结构，插针与插孔的接触区域为多触点环形贴合，相比传统的片式接触结构，有效接触面积提升40%以上，能够在持续大电流通过时将接触电阻控制在0.2毫欧以内，减少接触位置的发热损耗。插针根部设计了倒刺式防脱结构，与基座安装腔过盈压合后，能够承受超过100N的轴向拉脱力，避免在布线拉扯、设备振动过程中出现插针退位、接触不良的问题。基座外侧设计了一体化的线缆防护尾罩，尾罩内部带有多道环形防滑槽，线缆穿入后通过注塑或者扎带固定时，能够与线缆外被形成紧密贴合，既可以防止线缆弯折处出现应力集中导致线芯断裂，也能阻挡外界的灰尘、水汽进入接插件内部，提升复杂工况下的绝缘可靠性。

　　从安装边界尺寸来看，这款插头的主体基座为矩形截面，整体长宽尺寸控制在常规XT90插头的兼容范围内，不需要对原有设备的安装开孔做大幅修改即可直接替换升级，插合后的整体总长满足紧凑布线的空间要求，在设备内部布线时不会占用过多的走线空间。插合面的周边设计了错位防呆筋，公母端对位时只有方向完全正确才能顺利插合，避免反插导致的极间短路问题，防呆筋的高度经过反复校核，既能够起到明确的对位导向作用，也不会因为凸起过高导致插合后整体尺寸超标。基座表面的防滑纹理采用了内凹式设计，插拔操作时手指与基座表面的摩擦力足够，不需要额外加大握持力即可完成插拔，同时内凹纹理不会在基座表面形成凸起的棱角，在密集布线的设备内部也不会刮伤相邻的线缆绝缘层。

　　在实际选型适配过程中，这款插头的动力极适配6-8AWG的大截面硅胶线缆，能够满足持续80A、峰值180A的电流传输需求，信号极适配20-22AWG的信号线缆，可用于连接温度检测、回路互锁、电压采样等辅助信号线路。插合后的锁紧力控制在30-50N区间，既不会因为锁紧力过小导致振动松脱，也不会因为锁紧力过大导致插拔操作困难，符合动力类接插件的操作力设计规范。接触件的表面采用了厚金镀层处理，在长期频繁插拔的使用场景下，镀层磨损率控制在极低水平，能够保证500次以上插拔循环后接触电阻仍然维持在合格范围内，不会因为镀层氧化、磨损导致接触性能下降。针对户外使用场景，基座材料添加了抗紫外线成分，长期暴露在日光下不会出现材质脆化、绝缘性能下降的问题，适配户外作业设备、移动储能装备的使用环境要求。
