Magmotor高性能有刷直流电机结构设计

　　在特种移动机器人、重载AGV、小型工业执行机构以及竞技类机电设备的动力选型环节，直流有刷电机凭借控制逻辑简单、启动扭矩大、低速特性平稳的优势，始终占据着不可替代的应用位置，本次呈现的这款圆柱型高性能直流电机，正是针对高动态响应、短时高过载输出场景开发的动力单元。从实际落地的应用场景来看，这类电机常被部署在需要快速启停、堵转耐受能力强的设备端，比如小型履带式巡检平台的行走驱动、工业机械臂的末端关节动力输出、特种作业装备的执行机构驱动，甚至部分高精度输送线的辅助驱动工位，都能见到同结构电机的应用身影，它不需要搭配复杂的驱动控制板，仅通过调整供电电压就能实现转速的线性调节，对于成本敏感、控制逻辑简单的设备来说，适配性远高于同功率段的无刷电机产品。

　　从产品功能特性层面拆解，这款电机采用了经典的有刷永磁结构设计，内置的高性能磁钢能够提供稳定的气隙磁场，在24V额定供电工况下可以达到5000转的空载转速，堵转扭矩能够达到3600盎司英寸，这个参数意味着它在启动瞬间或者负载卡滞的短时间内，能够输出足够大的扭矩克服静阻力，不会因为瞬时过载出现失步或者驱动烧毁的问题，这对于需要频繁正反转、瞬时冲击负载的场景来说至关重要。电机的输出轴采用标准圆柱光轴设计，轴端没有做额外的键槽或者扁位，用户可以根据自己的安装需求搭配联轴器、同步轮或者直接安装小模数齿轮，适配不同的传动结构，这种通用化的轴端设计也降低了用户二次加工的成本，不需要对电机输出轴做额外的改造就能快速集成到自有设备中。

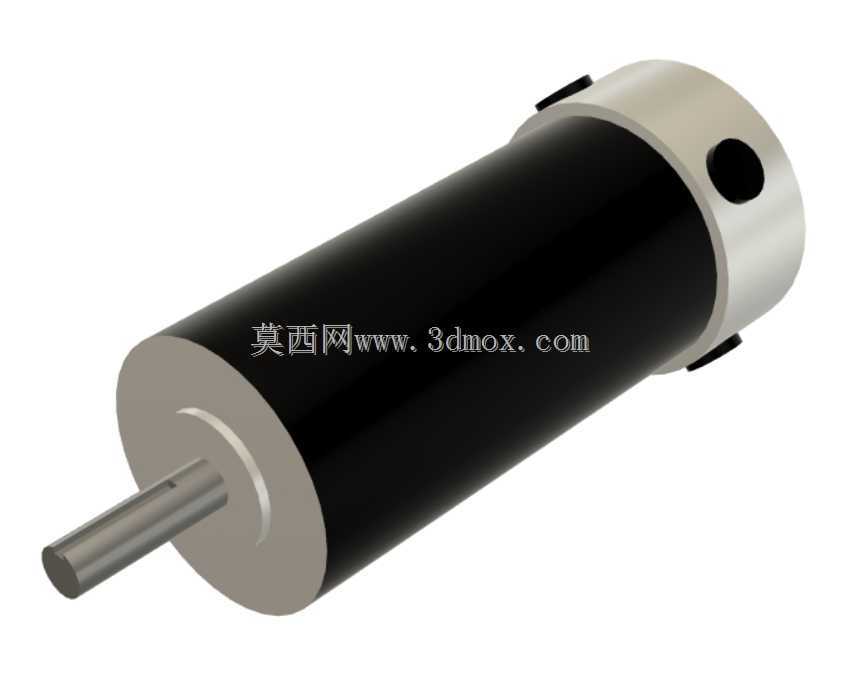

　　谈及这款电机的设计思路，能明显看出研发团队在紧凑性和散热性能之间做了充分的平衡，电机主体采用圆柱形外壳结构，外壳选用高导热的金属材质，既可以作为内部磁钢、绕组的结构支撑，也能直接充当散热壳体，电机工作时绕组产生的热量可以通过定子铁芯直接传递到金属外壳，再通过外壳表面和空气的对流实现自然散热，不需要额外加装散热风扇就能满足长时间额定负载运行的散热需求。电机两端的端盖采用精加工金属件，端盖上预留了安装定位孔，既可以通过端盖的止口和设备安装位做定位配合，也能通过侧面的安装块实现侧面固定，两种安装方式覆盖了绝大多数设备的安装需求，不管是法兰式嵌入安装还是侧面螺丝锁紧安装，都能找到对应的安装基准。

　　从外形尺寸与安装边界的角度来看，这款电机的整体轴向长度和径向直径的比例经过了优化，属于细长型的电机结构，这种结构的优势在于径向占用空间小，对于安装空间狭窄、径向尺寸受限的设备来说非常友好，比如小型轮式机器人的轮组内部、机械臂关节的有限空间内，细长型的电机能够在不占用过多径向空间的前提下，提供足够的功率输出。电机的出线端设置在尾部端盖的侧面，不会额外增加轴向的安装长度，用户布线的时候可以顺着电机径向方向走线，避免线材和尾部的其他结构产生干涉。需要注意的是，在做安装结构设计的时候，要给电机外壳预留足够的对流空间，不要完全包裹在密闭的非金属结构内部，否则会影响自然散热的效率，导致长时间高负载运行时电机温升过高，影响绕组绝缘寿命。另外在搭配传动结构的时候，要保证输出轴的径向跳动公差控制在允许范围内，联轴器的选用要考虑一定的偏心补偿能力，避免因为安装不同心导致输出轴承受额外的径向力，长期运行会造成轴承磨损加快，缩短电机的整体使用寿命。

　　在实际做三维建模复刻的时候，要重点关注几个关键尺寸的精度：首先是输出轴的直径和伸出长度，这个尺寸直接关系到和传动部件的配合精度，公差要控制在h7的等级范围内；其次是两端端盖的止口直径和安装孔位的位置度，这个尺寸决定了电机能不能顺利安装到用户的设备上，位置度偏差过大会导致安装螺丝无法穿入，或者止口配合出现卡滞；最后是电机主体的外径尺寸，这个尺寸关系到安装位的内孔配合，如果是采用抱紧式安装的结构，外径的公差会直接影响抱紧力的大小，过松会导致电机运行时出现转动，过紧则会造成装配困难。建模的时候还要注意电机表面的工艺细节，主体外壳是哑光黑色的氧化或者喷塑处理，两端端盖和输出轴是金属机加工的本色表面，这些外观细节的还原能够让整个三维模型在装配体中更具真实感，在做设备整体渲染或者运动仿真的时候，能够更直观地呈现电机和周边结构的位置关系，提前排查安装干涉的问题。
