绿巨人主题3D打印巨型悠悠球结构

　　做这个结构的时候，最先要卡的是悠悠球的国际通用竞技尺寸边界，毕竟这类3D打印的巨型悠悠球，不是做个样子的摆件，是要能实际上线完成空转、收放动作的，所以首先把安装边界卡死：球体总直径控制在适配常规5号悠悠球绳的承重范围，中轴孔位完全匹配通用M4悠悠球中轴的安装公差，两侧球杯的深度要保证绳圈缠绕时不会出现卡绳、偏磨的问题，不能因为做了绿巨人的主题造型就牺牲实际把玩的功能。

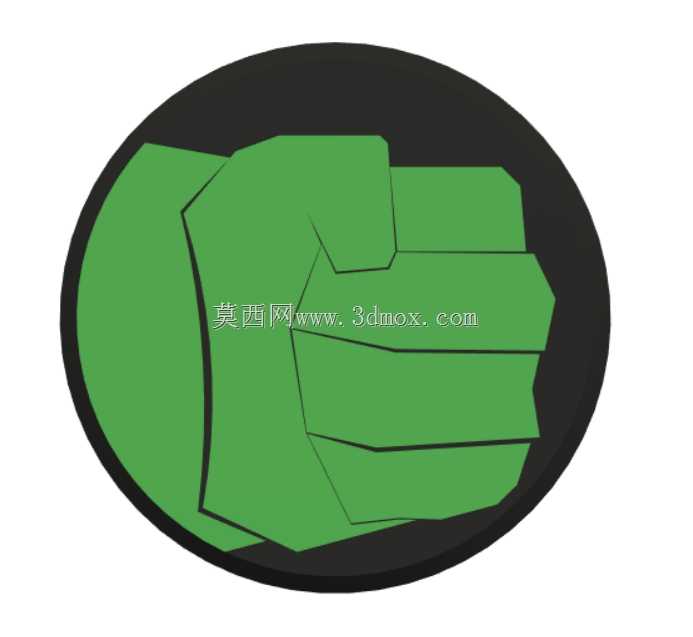

　　从应用场景来说，这类结构一方面是面向3D打印爱好者的创意手玩件制作，另一方面也可以作为潮玩展、手作市集的定制化创意展品，甚至可以作为悠悠球线下交流活动的特色展示道具，区别于常规量产的金属、塑料悠悠球，主题化的3D打印结构可以根据玩家的喜好调整表面纹理，这次做的绿巨人握拳标识，是直接做在球杯外侧的一体化结构，没有后期粘贴的附件，避免高速空转的时候出现配重不均导致的抖动问题。

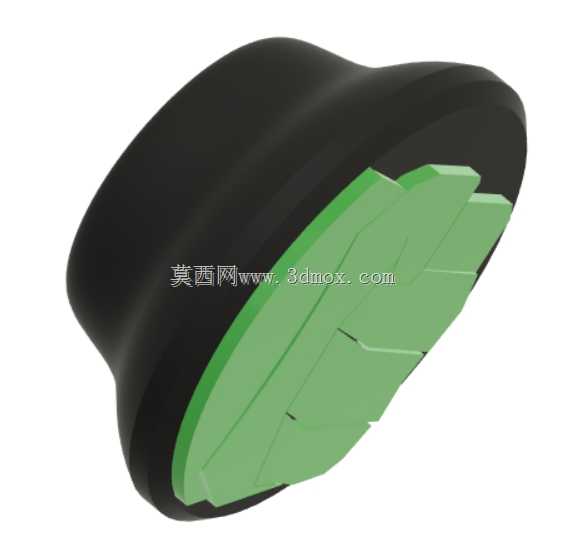

　　设计思路上没有把造型做在容易剐蹭的球体外缘，而是把绿巨人的拳头图案做在球杯外侧的平面区域，外缘保留12mm宽度的光滑圆弧轮缘，一方面是保证空转时的气动稳定性，另一方面也避免日常把玩放置的时候，凸起的造型部分被磕碰磨损。球体内部做了等距分布的六条放射状加强筋，因为3D打印的PLA材料刚性足够但抗冲击性弱，如果做实心结构不仅打印耗时长、整体重量过大，空转时对手腕的负荷太高，还容易在摔落时出现整体碎裂，空心加筋的结构既能把整体重量控制在120g左右，和常规竞技悠悠球的持重接近，也能保证球体的径向圆跳动公差控制在0.1mm以内，不会出现转起来晃荡的问题。

　　实际功能层面，中轴位置预留了和通用高精度轴承匹配的安装位，轴承位的公差按H7的基孔制做，压入轴承的时候不会出现过松打滑或者过紧撑坏轴承外圈的问题，两侧的回收系统位置留了2mm的凹槽，可以直接粘贴常规的悠悠球硅胶回收贴，不需要额外做定制的回收结构，玩家拿到打印件之后，只需要准备通用的悠悠球轴承、中轴、螺丝和回收贴就能完成组装，不需要二次打磨修配。球体内侧靠近中轴的位置做了15度的倾斜导面，绳子在收放的时候会顺着导面滑到中轴位置，不会出现绳子蹭到球体内壁导致空转阻力变大的问题。

　　之前做同类主题悠悠球的时候踩过坑，就是把造型凸起做的太高，导致两侧球体的配重差超过0.5g，空转的时候尾端会出现明显的偏振，这次建模的时候特意做了两侧的质量配平，绿巨人图案的凸起厚度控制在1.5mm，对应的另一侧球体相同半径位置做了等厚度的环形配重边，保证两侧的转动惯量完全一致，空转的时候不会出现偏摆。另外考虑到3D打印的层纹问题，球体的外圆弧面全部做了0.2mm的打印余量预留，玩家打印完之后只需要用细砂纸简单抛光外缘，就能得到光滑的接触面，不会因为层纹增大空气阻力影响空转时长。

　　安装边界上，整个球体组装完成后的总宽度控制在40mm，和常规宽幅竞技悠悠球的宽度一致，适配市面上所有标准的悠悠球绳，不需要定制特殊规格的绳子，绳子的缠绕槽宽度留了8mm，足够容纳1.2米长度的标准悠悠球绳完全缠绕，不会出现绳子溢出槽位卡到球体和轴承之间的问题。球体的外缘圆角做R3的过渡，一方面是把玩的时候不会划手，另一方面摔落的时候圆弧面可以分散冲击力，减少打印件开裂的概率。
