自动化项目用绳索式窗帘滑块结构

　　在智能建筑、智能家居改造以及工业场景的自动化隔断、遮光帘部署项目中，传统窗帘滑块普遍存在滑动卡滞、负载能力不足、与绳索驱动系统适配性差的问题，这款基于绳索驱动的窗帘滑块结构，正是针对这类自动化应用场景的痛点完成的结构设计。从实际应用场景来看，这类滑块不仅可用于民用住宅的电动窗帘改造，也能适配工业厂房的高位遮光帘、洁净车间的隔断帘、实验室的遮光防护帘等需要长距离、低阻力滑动的绳索驱动开合系统，相比普通民用窗帘滑块，其结构强度、滑动稳定性都针对自动化连续运行的需求做了针对性优化。

　　从功能特性上看，该滑块采用分体式卡扣结构，主体部分设置有与窗帘轨道内腔匹配的滑动接触面，滑动面做了减阻结构设计，避免长期运行过程中出现轨道磨损、滑动异响的问题；滑块中部预留了绳索固定卡位，可直接与牵引绳索完成锁紧固定，不需要额外加装绳索固定夹，减少了装配环节的零件数量，也降低了长期运行中固定件松脱的风险；滑块下部设置有窗帘挂接位，可适配常规的窗帘挂钩、挂环，不需要对现有窗帘的挂接结构做改造，降低了项目改造的适配成本。滑块的传动侧做了圆角过渡处理，在经过轨道转角、传动轮位置时，不会出现卡滞、磕碰的问题，可顺畅通过弯曲轨道段，适配L型、U型等非直线窗帘轨道的部署需求。

　　设计思路上，这款滑块没有采用民用滑块常见的薄壁塑料卡扣结构，而是参考工业滑动件的设计逻辑，将滑块的受力部分做了加强筋布局，在控制整体重量的前提下，提升了滑块的负载能力，单块滑块可承载的窗帘布重量相比普通民用滑块提升40%以上，可适配厚重的遮光帘、工业防火帘等大负载应用场景。滑动接触面的设计上，没有采用额外加装滚轮的结构，而是通过接触面的弧度优化、材质适配（建模阶段预留了低摩擦材质的嵌装位），在降低滑动阻力的同时，减少了滚轮结构带来的零件易损、维护成本高的问题，更适合自动化场景下长期免维护运行的需求。绳索固定位采用了楔形锁紧结构，牵引绳索卡入后，拉力越大锁紧力越强，避免长期往复运行中出现绳索打滑、滑块移位的问题，保证窗帘开合位置的控制精度，适配带位置反馈的自动化窗帘控制系统。

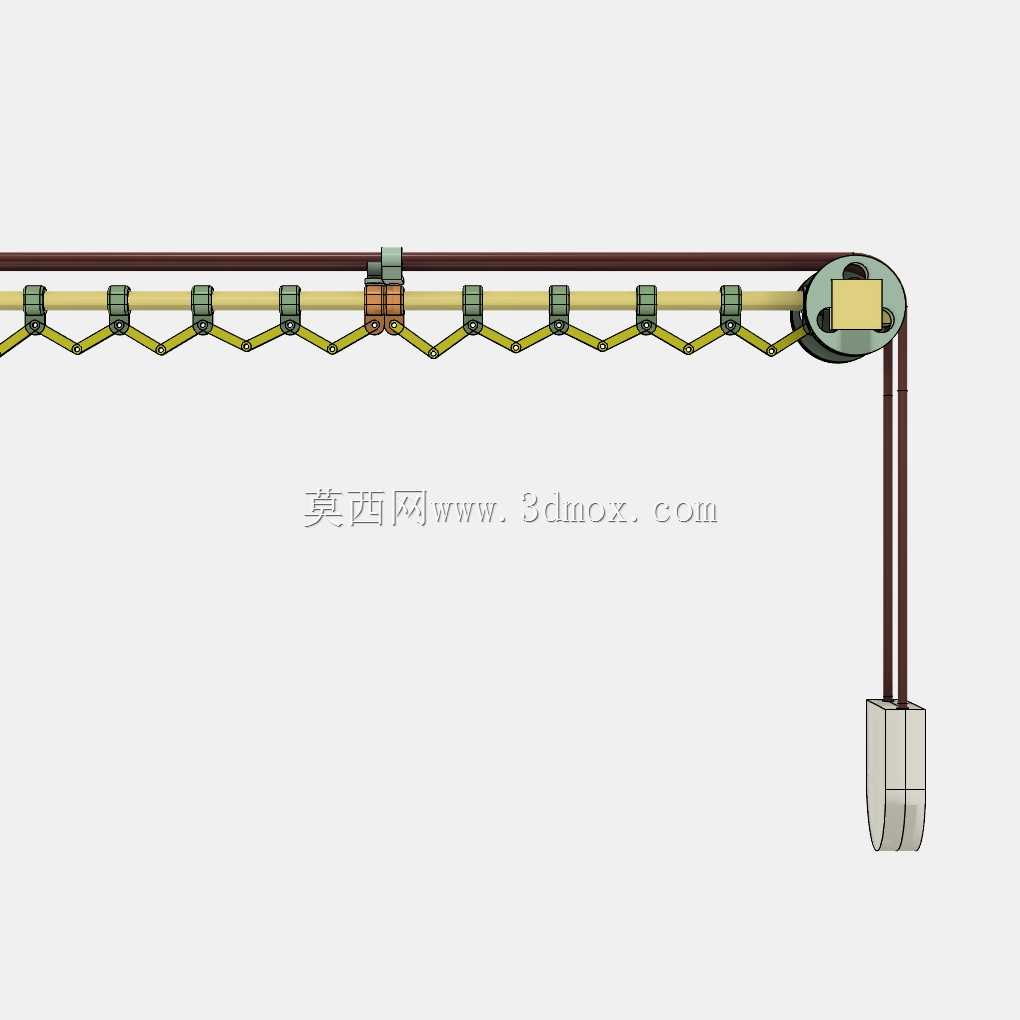

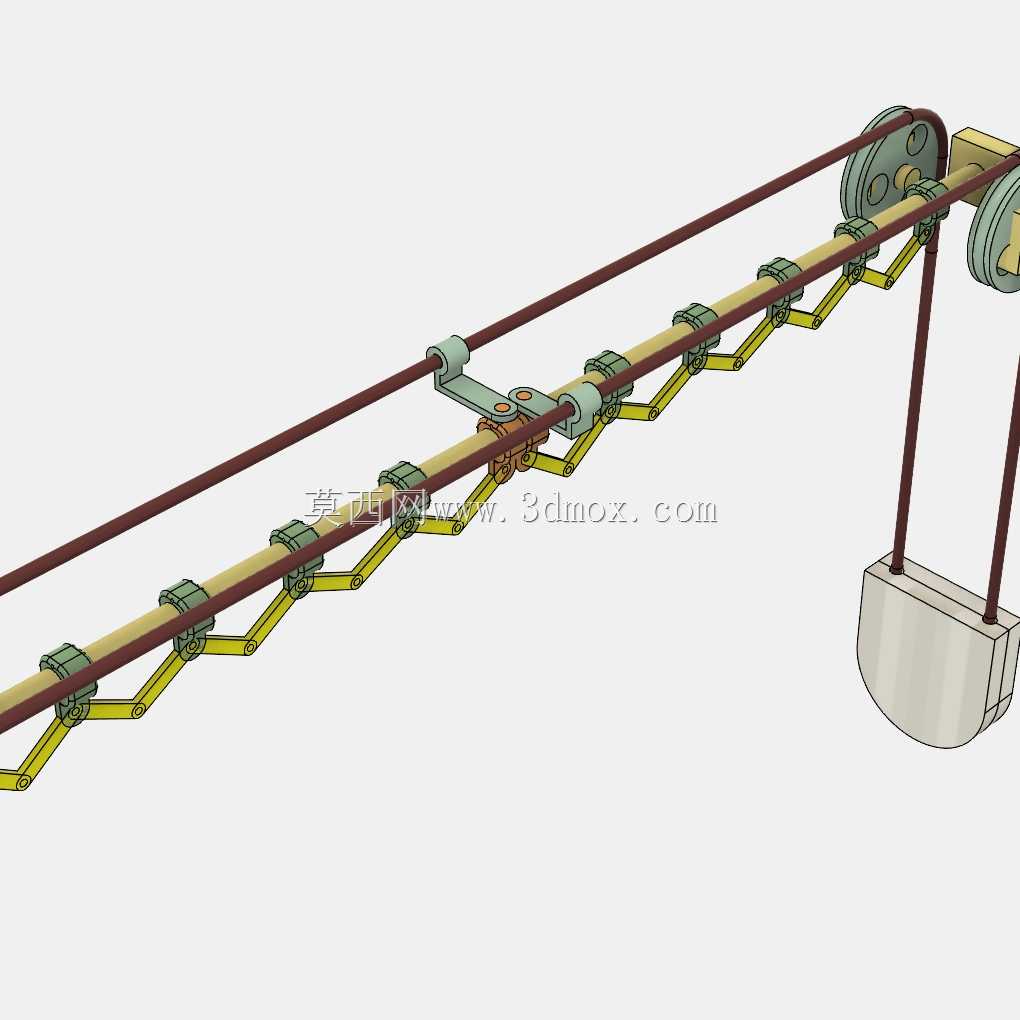

　　从外形尺寸与安装边界来看，该滑块的主体宽度控制在12mm以内，可适配市面上主流的16mm内宽窗帘轨道，不需要单独开模定制轨道，降低了项目的物料采购成本；滑块整体高度（含挂接位）控制在22mm，安装后不会突出轨道下沿过多，保证窗帘开合后的视觉整洁性，也避免滑块与窗帘上沿的装饰边出现磕碰。安装过程中，不需要将整根轨道拆卸，只需要将滑块从轨道的检修口卡入，完成绳索固定后即可挂接窗帘，单块滑块的装配时间不超过30秒，大幅提升了大面积窗帘系统的现场安装效率。滑块之间可配合折叠式窗帘传动臂使用，也就是图中展示的剪式联动结构，保证多块滑块之间的间距均匀，窗帘开合过程中褶皱分布一致，不会出现局部堆积、拉扯的问题，联动臂与滑块之间采用销轴连接，转动间隙控制在0.1mm以内，长期运行不会出现松动、异响的问题。

　　在实际项目选型过程中，需要注意滑块的绳索固定位适配的绳索直径范围为2-3mm，可适配常规的尼龙编织牵引绳、包塑钢丝绳，选型时需要确认牵引绳索的直径与固定位匹配，避免出现锁紧力不足的问题；轨道的安装水平度误差需要控制在每米2mm以内，虽然滑块本身具备一定的容错能力，但过大的水平度误差会增加滑动阻力，缩短滑块的使用寿命。对于需要大跨度部署的场景，可根据轨道长度调整滑块的布置间距，一般建议每间隔300-400mm布置一块滑块，保证窗帘布的承重均匀，避免出现窗帘下垂、漏光的问题。该滑块的结构设计也预留了功能拓展位，可根据项目需求加装位置触发磁片、阻尼缓冲垫等配件，适配带自动定位、缓起缓停功能的智能窗帘控制系统，不需要对滑块主体结构做二次修改。
