带双LED指示灯单通道继电器PCB模组

　　在低压工控回路、小型自动化装置、智能家居控制单元的设计搭建过程中，单通道继电器模组是实现小信号控制大功率负载通断的核心转接部件，这款带电源与信号双LED指示灯的单通道继电器PCB，正是针对小空间安装场景、快速调试需求开发的实用型控制模组。从实际工程应用来看，这类模组常被嵌入到PLC扩展输出端口、单片机开发实验板、小型设备的电控仓内，用来解决主控芯片IO口输出电流不足、无法直接驱动接触器、电磁阀、照明灯组等负载的问题，同时能实现控制侧与负载侧的电气隔离，避免高压负载侧的浪涌反窜损坏主控电路。

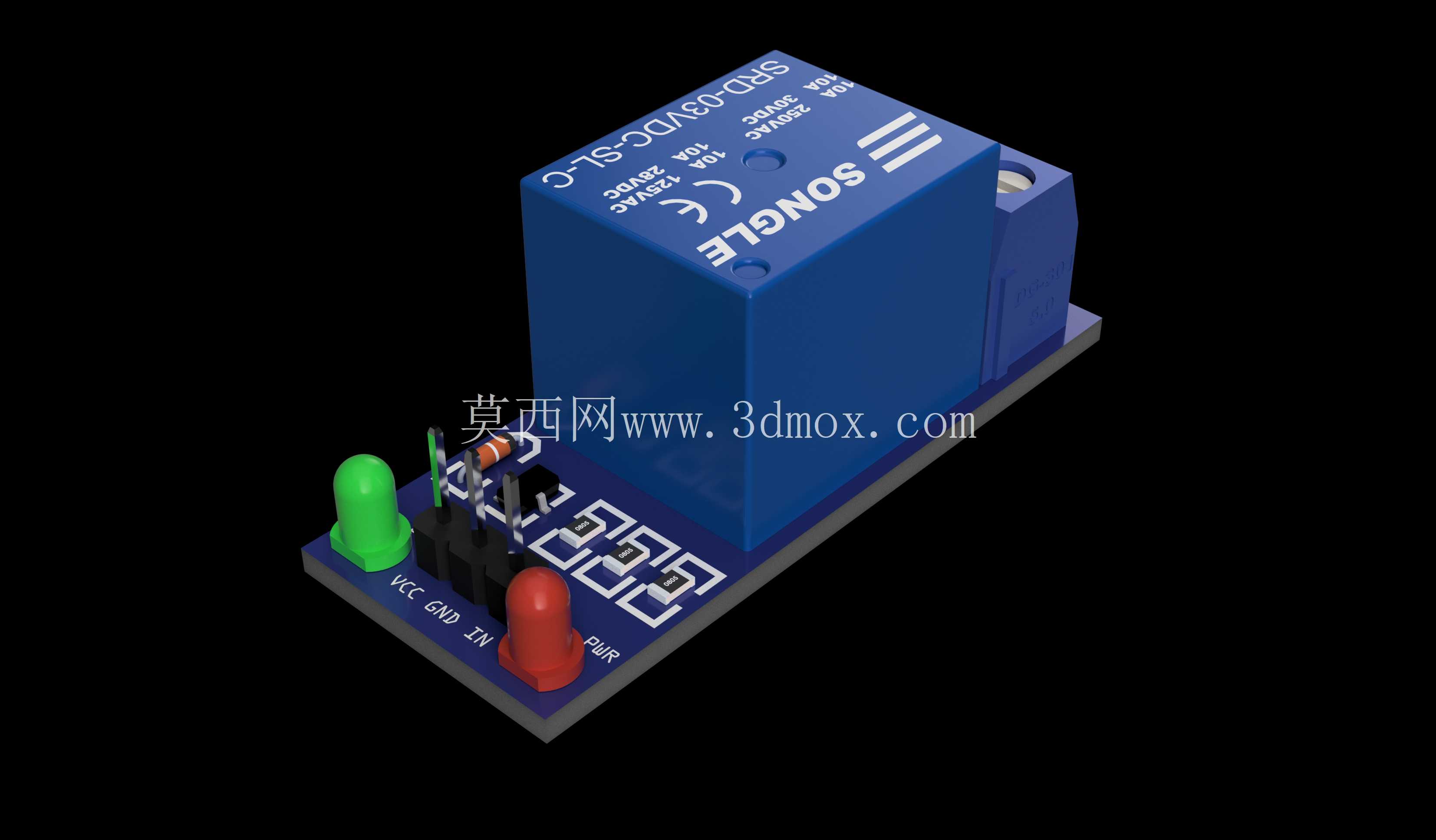

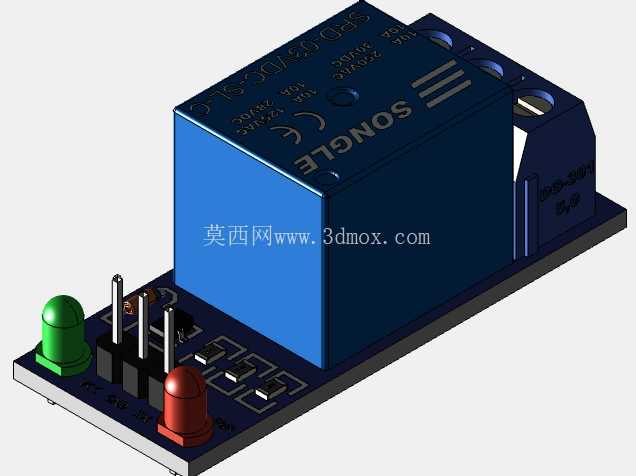

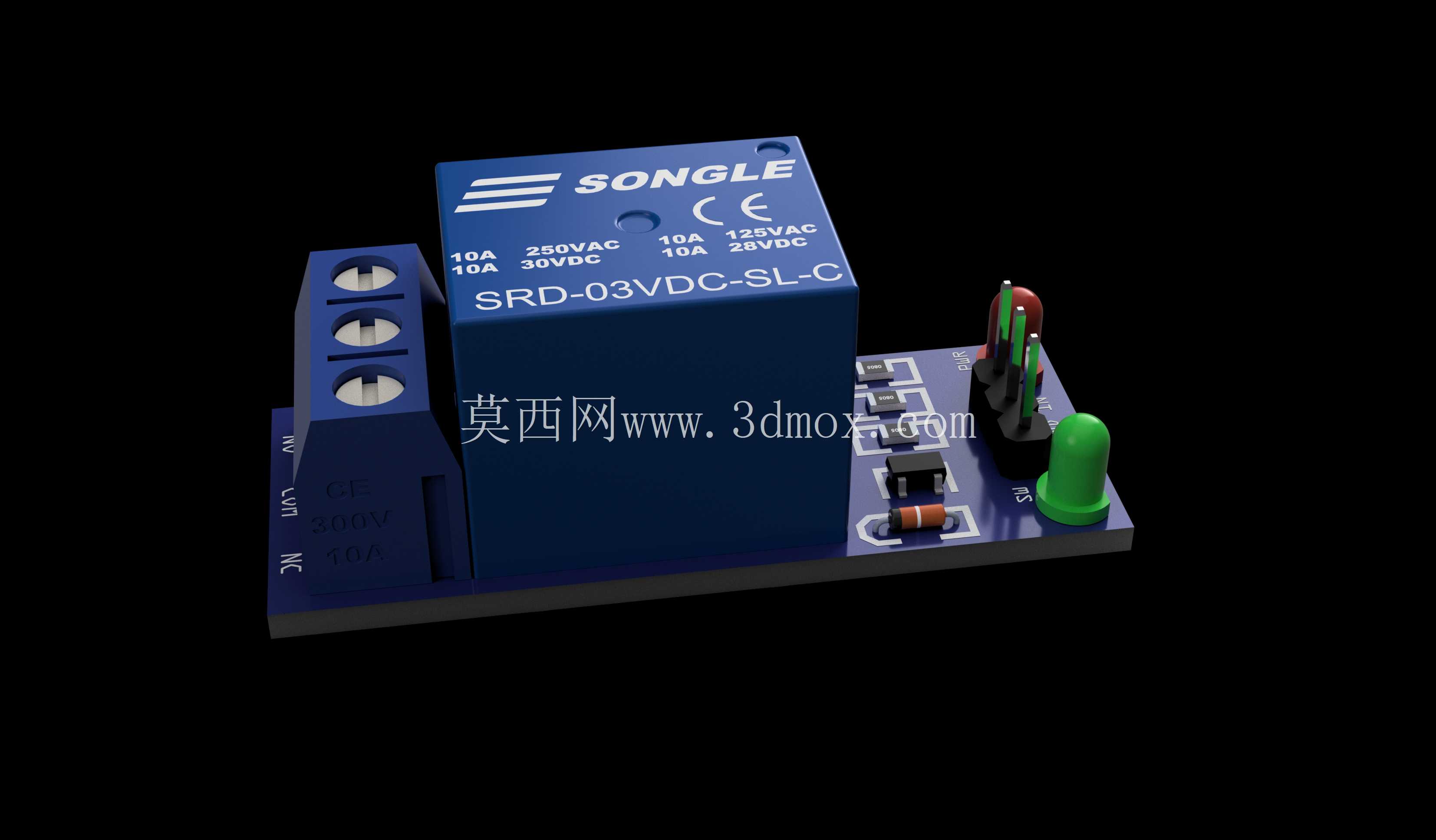

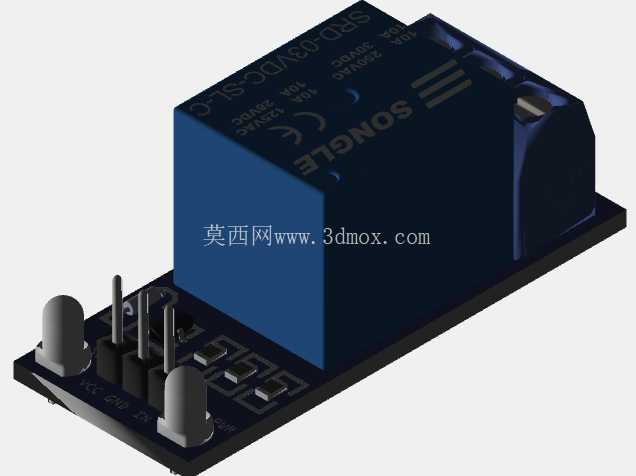

　　这款模组的核心功能逻辑非常清晰：板载的蓝色松乐继电器作为执行元件，可承载常见低压交直流负载的通断需求，PCB板上预留的VCC、GND、IN三个直插引脚，对应电源正、电源地、控制信号输入三个接线位，接线定义丝印清晰，现场接线时无需反复查阅手册就能快速完成接线。板上设置的两颗LED指示灯分别对应电源状态与信号触发状态，绿色LED对应电源供电指示，只要模组正常接入额定工作电压就会常亮，方便排查供电回路故障；红色LED对应信号触发指示，当IN引脚接收到有效控制电平时点亮，直观反映继电器的吸合状态，在设备调试阶段不用万用表逐点测量，就能快速判断控制信号是否正常送达、继电器是否完成动作，能大幅缩短现场调试的排故时间。

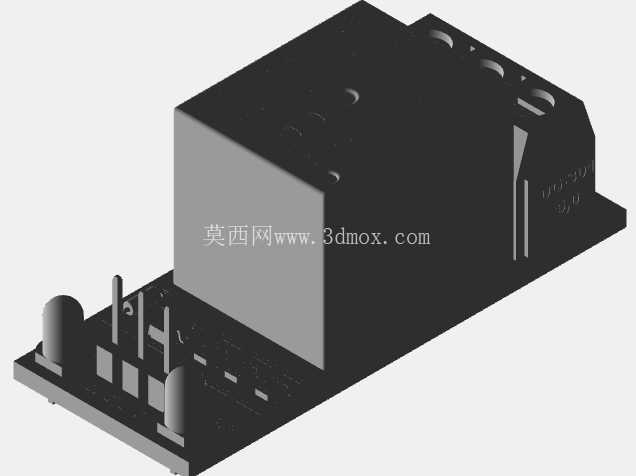

　　从设计思路上看，这款PCB采用了紧凑化的布局方案，将继电器主体布置在板卡一侧，接线引脚、指示灯、续流保护元件沿板边排布，既保证了继电器本体有足够的散热空间，也让所有接线、观察点位都朝向操作侧，装入设备电控仓后不用倾斜板卡就能完成接线与状态查看。板上集成的续流二极管直接并联在继电器线圈两端，能吸收线圈断电瞬间产生的反向电动势，避免反峰电压击穿前端的控制元件，这一细节设计省去了设计人员额外在外围添加保护元件的工作量，直接拿来就能集成到整套控制回路中。PCB板的基材采用常规FR-4环氧玻纤板，铜箔厚度满足小电流控制回路的载流要求，焊盘做了加大处理，既能兼容波峰焊批量生产，也适合手工焊接组装，引脚的插拔力度经过适配，搭配常用的2.54mm间距杜邦线就能完成快速连接，非常适合原型机开发阶段的快速迭代验证。

　　关于安装边界与尺寸适配，这款模组的整体外形围绕继电器本体做了最小化设计，PCB板的长宽尺寸刚好覆盖继电器底座与外围元件，不会占用多余的安装空间，板上预留的两个安装孔位可配合M2螺丝直接固定在设备的绝缘安装柱上，也能搭配背胶式尼龙扎带固定在电控仓的走线槽旁，安装方式非常灵活。需要注意的是，安装时要保证继电器的顶部留有一定的散热空间，不要紧贴其他发热元件布置，同时高压负载侧的接线要与低压控制侧的走线保持足够的电气间隙，避免出现爬电风险。在实际选型使用时，要根据被控负载的额定电压、冲击电流大小匹配对应的继电器触点容量，这款板载继电器的触点参数可满足常规小型负载的通断需求，如果用于控制感性负载，建议额外在触点两端添加阻容吸收回路，延长触点的使用寿命。对于结构设计人员来说，在做电控仓的布局建模时，可以直接参考这款模组的实际外形尺寸预留安装位，不用额外考虑冗余的避让空间，因为板上所有元件的最高高度就是继电器本体的顶面高度，指示灯、接线引脚的高度都低于继电器顶面，不会出现元件干涉的问题。
