微型卧式直插式小滑动开关结构

　　这类微型滑动开关是消费类电子、小型工控控制板卡上极为常见的通断切换元件，日常接触的手持小型检测设备、便携数码外设、低压控制信号回路里，都能见到这类元件的身影，核心作用是在低电压小电流回路里完成通路档位的手动切换，相比轻触按键它具备档位保持特性，拨到对应位置后无需持续施加外力就能维持回路通断状态，不会因为设备运输过程中的轻微震动出现档位跳变，可靠性在小型手动切换元件里表现突出。

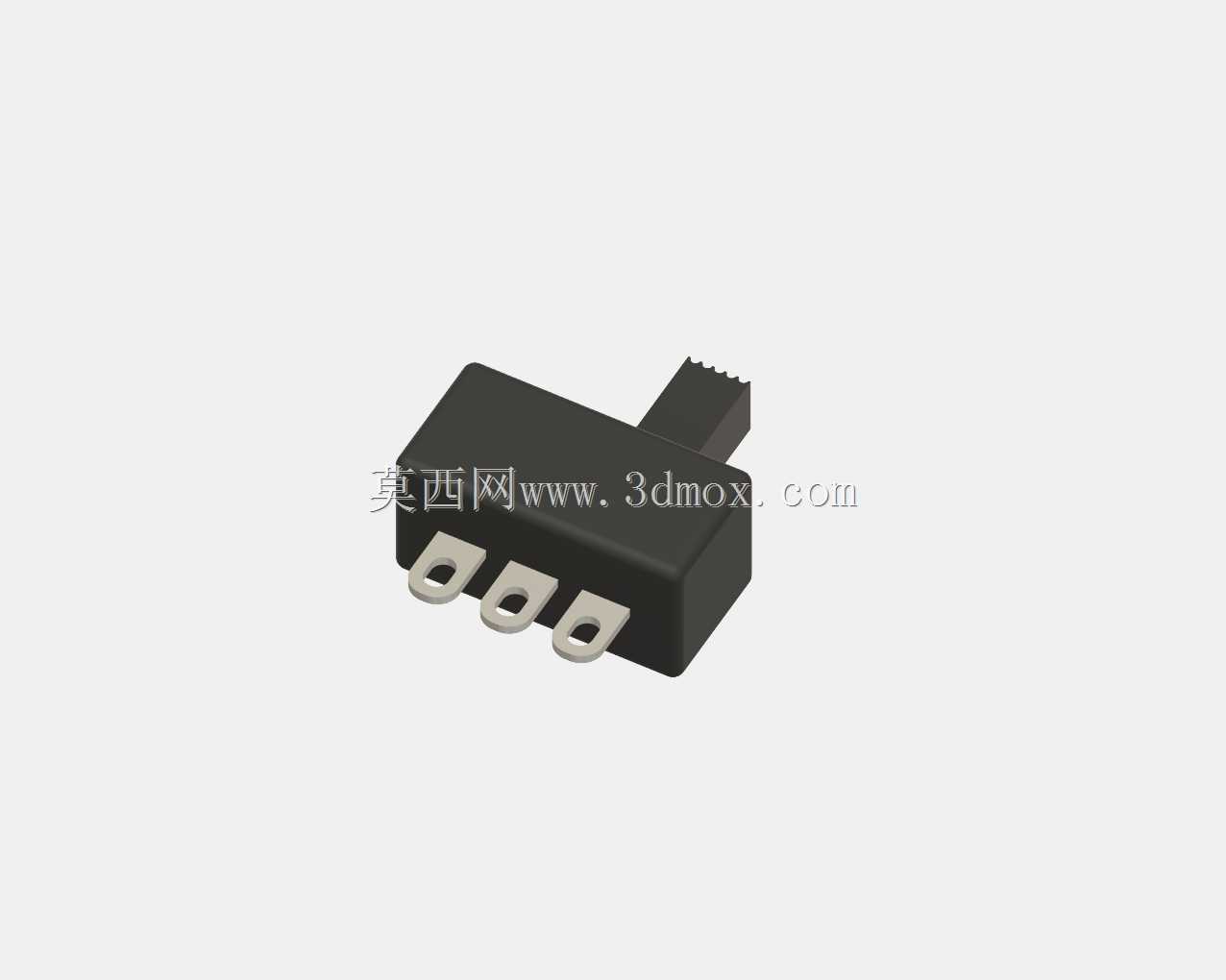

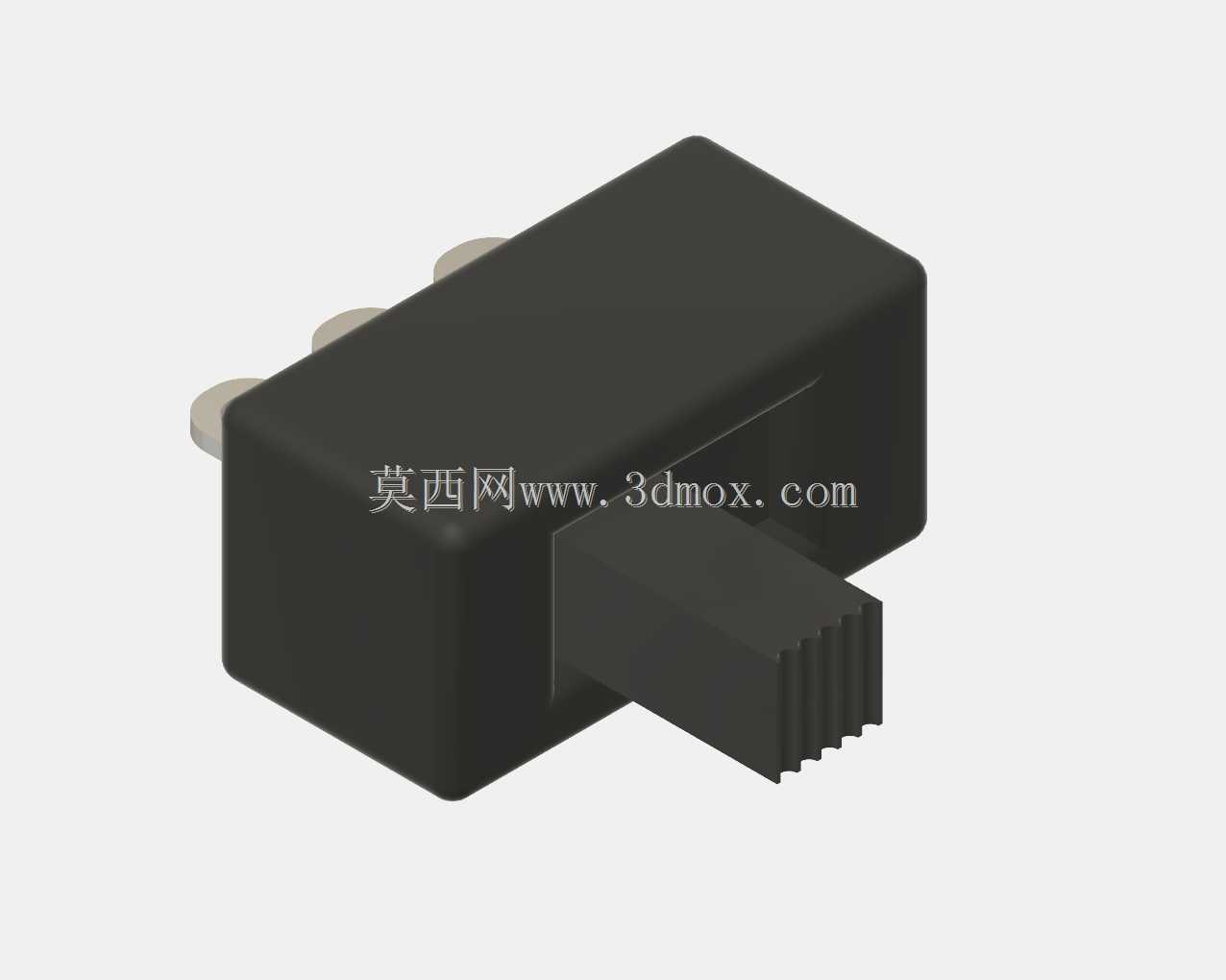

　　从结构设计逻辑来看，这款滑动开关采用卧式直插的安装布局，主体外壳为阻燃绝缘工程塑料注塑成型，外壳做了圆角过渡处理，没有尖锐的棱角，既可以避免生产组装过程中划伤操作人员手指，也能减少PCB板上元件排布时的应力集中点，防止组装过波峰焊时因为热胀冷缩出现外壳开裂的问题。伸出的拨柄表面做了细密的防滑齿纹，手指拨动时的接触摩擦力足够，即便戴薄款防静电指套操作也不会出现打滑的情况，拨柄的行程控制在合理区间，单档位切换的拨动力度经过调校，既不会因为力度太轻导致误触，也不会因为力度过大造成操作手感生涩，长期拨动后也不会出现拨柄松垮的问题。底部伸出的三个插脚为标准直插式引脚，引脚间距符合通用PCB设计的孔位规范，设计电路板时可以直接调用标准封装库的焊盘尺寸，不需要单独定制封装，能大幅缩短硬件设计的周期，引脚采用镀锡处理，可焊性良好，过波峰焊或者手工焊接时都能快速上锡，不会出现虚焊、脱焊的问题，插脚的长度预留了足够的焊接余量，穿过PCB板后露出的焊脚长度刚好满足焊接要求，不需要二次剪脚，能减少生产环节的工序。

　　从安装边界来看，这款开关的整体外形紧凑，主体的长宽高尺寸适配高密度排布的PCB板，安装时不需要在板上预留过大的避让空间，开关底部和PCB板面贴合的位置做了平整处理，贴板安装后不会出现歪斜，拨柄的伸出高度控制在合理范围，不会突出设备外壳过多，设备外壳上只需要开出对应宽度的窄槽就能让拨柄伸出，外壳开槽的加工难度低，不需要做复杂的异形结构。内部的接触弹片采用弹性铜材冲压成型，表面做了镀金防氧化处理，长期使用后接触电阻依然能保持在较低水平，不会因为氧化出现接触不良、信号闪断的问题，弹片的触点位置做了圆弧过渡，滑动切换时的磨损量极小，能满足数千次的切换寿命要求，完全覆盖普通消费类电子的全生命周期使用需求。

　　在实际选型应用中，这类小滑动开关多用于信号回路的通断控制，比如小型设备的电源硬开关、功能模式切换、通道选择等场景，不适合大电流的主回路通断，设计选型时需要注意匹配回路的额定电流电压参数，避免过载使用造成触点烧蚀。建模过程中需要重点关注拨柄的滑动行程限位结构，外壳内部的限位卡槽尺寸要和拨柄的凸台尺寸匹配，既要保证拨柄滑动顺畅无卡滞，也要限制拨柄的最大行程，避免拨柄从外壳内部脱出，同时要注意引脚和外壳的同轴度，保证插脚能顺利穿过PCB的安装孔，不会出现孔位对不上的组装问题。外壳的壁厚设计要兼顾结构强度和注塑成型工艺，壁厚均匀避免出现注塑缩痕，内部的筋位既要起到固定弹片的作用，也不能过多增加模具的复杂度，尽量采用简化的分型面设计，降低注塑生产的模具成本。
