教学用小型实训数控车床三维设计

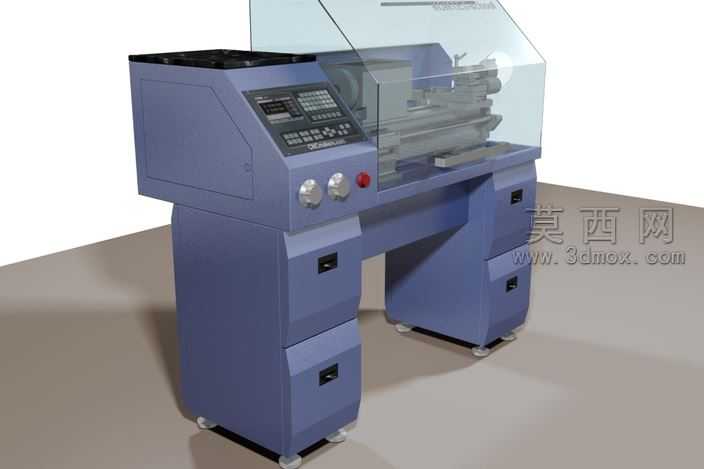

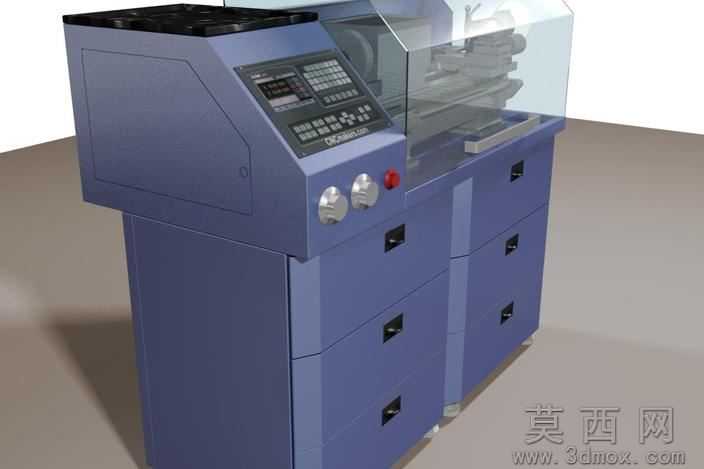

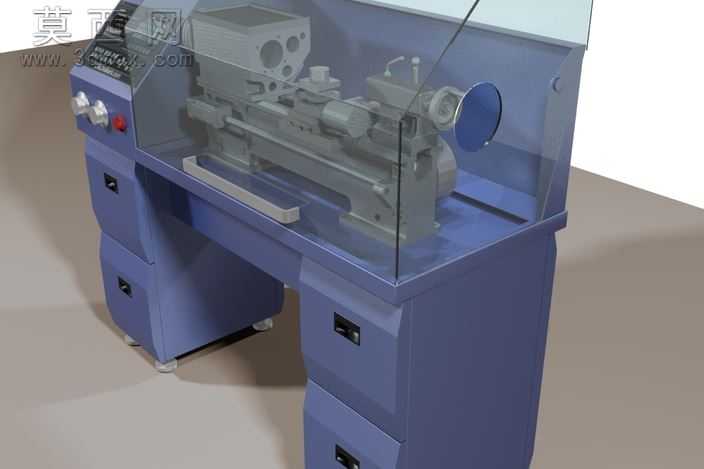

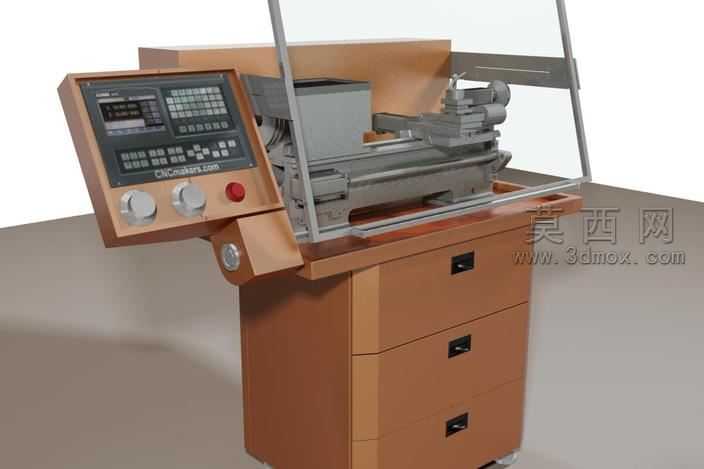

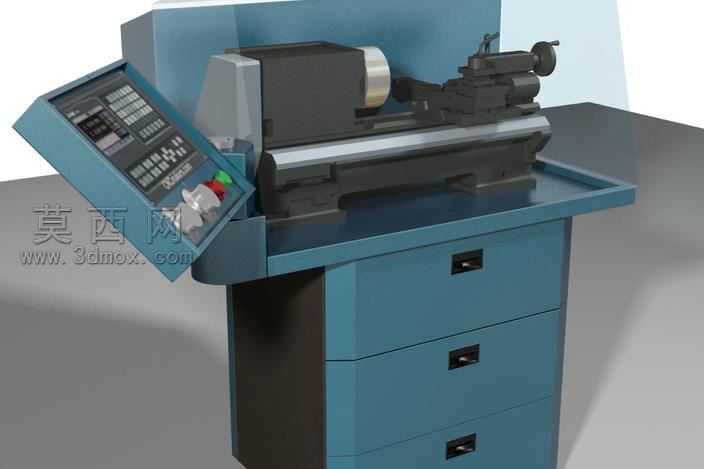

本模型为面向职业技能培训场景打造的小型实训数控车床三维设计，整体建模过程严格遵循真实教学型数控车床的尺寸比例与功能逻辑，在三维软件中通过多实体建模方式完成全结构搭建。建模阶段首先完成床身基座的主体轮廓绘制，采用拉伸、凸台组合命令构建下部带三抽储物柜体的一体化床身结构，柜体部分通过抽壳、阵列命令实现三个等距抽屉的布局，每个抽屉搭配内嵌式拉手结构，还原实训设备兼顾操作与工具收纳的实用设计。上部操作区域首先完成数控操作面板的精细化建模，通过草图绘制阵列排布功能按键、显示屏区域，搭配两个调节旋钮与急停按钮的独立建模，还原真实数控系统的操作界面布局；主轴箱、刀架、导轨溜板部分采用装配体层级建模，分别完成主轴卡盘、横向纵向进给导轨、多工位刀架的独立零件建模后，按照真实车床的装配约束完成配合，还原车床进给传动的结构逻辑，床身尾部搭配透明安全防护挡板，通过透明材质参数设置还原实训设备的安全防护设计。材质渲染阶段针对不同部件匹配对应材质属性：床身柜体采用哑光棕木纹饰面材质，调节粗糙度参数还原木质柜体的温润质感；操作面板采用深灰哑光工程塑料材质，按键部分采用浅灰硬质塑料材质，旋钮采用金属镀铬材质搭配防滑纹理贴图，急停按钮采用鲜红色哑光塑料材质突出警示属性；导轨、主轴、刀架等金属加工部件采用银灰色金属材质，设置合适的反射度与金属度参数，还原金属加工面的质感；安全防护挡板采用高透亚克力材质，设置轻微折射参数还原透明防护件的视觉效果。整体设计围绕实训教学的核心需求，在还原真实数控车床核心操作结构的基础上，简化了工业级车床的复杂冗余结构，搭配下部储物柜体提升实训场景的实用性，模型结构层级清晰，各部件装配关系准确，可用于数控教学演示、实训设备布局规划等场景，渲染效果真实还原设备的外观质感与结构细节，清晰展现教学型数控车床的功能布局与设计特点。
