桌面型三轴数控雕刻机床结构设计

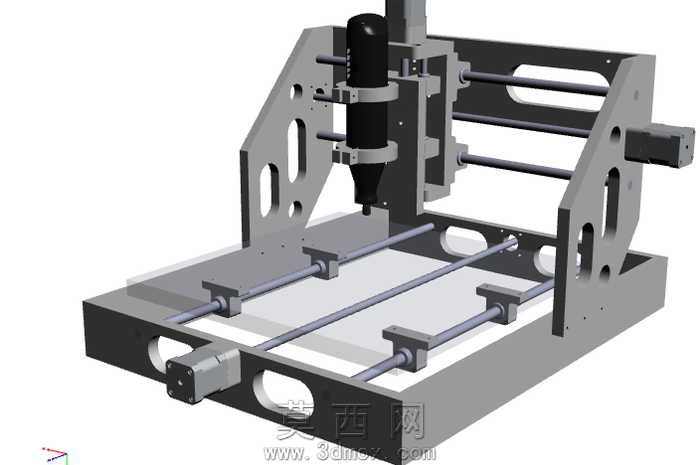

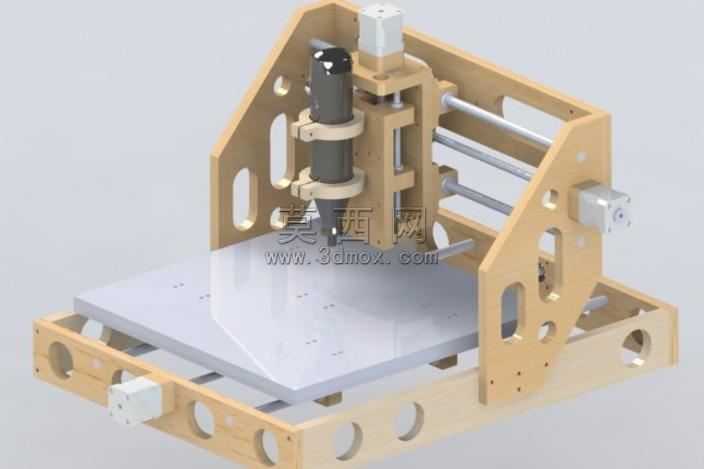

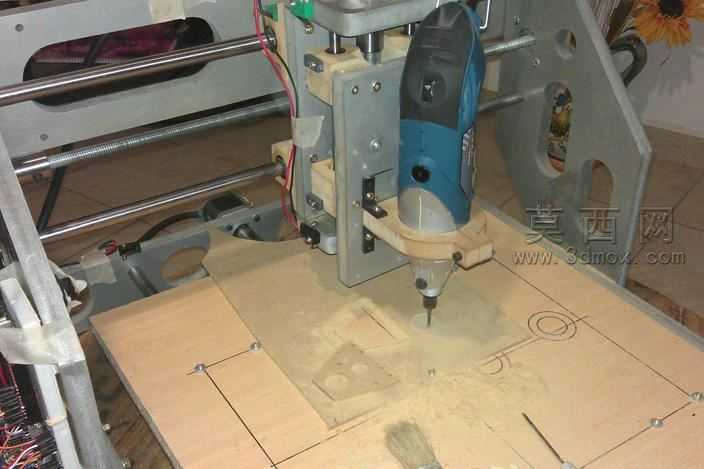

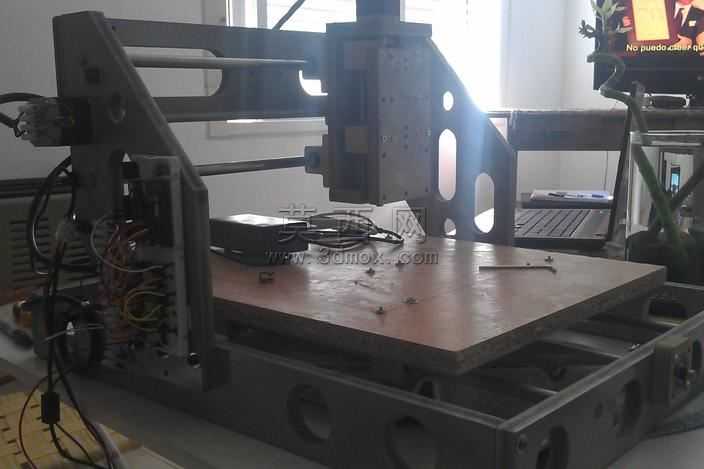

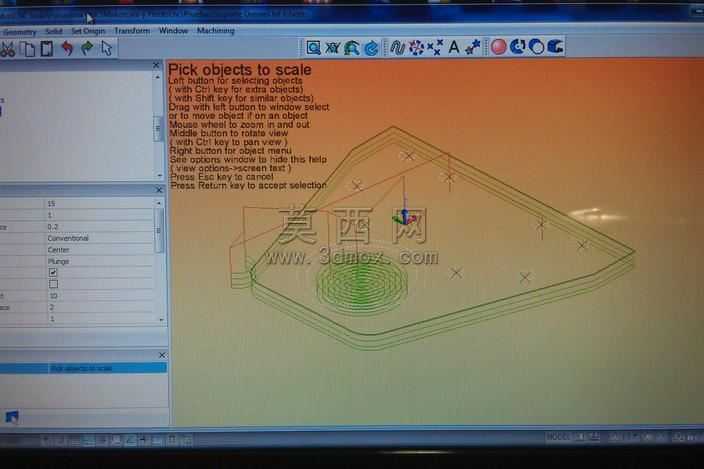

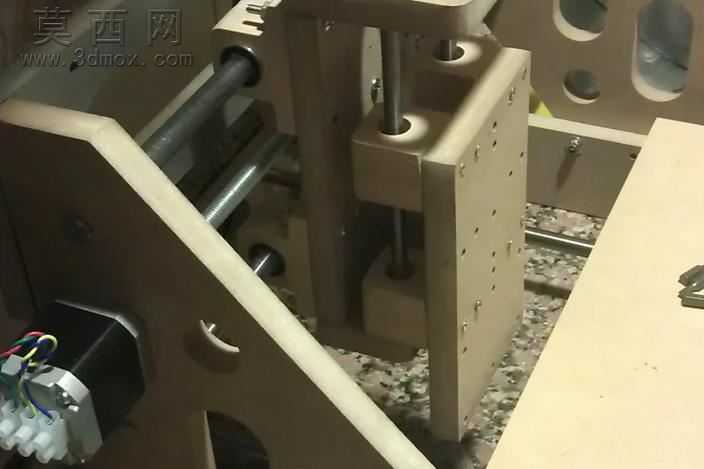

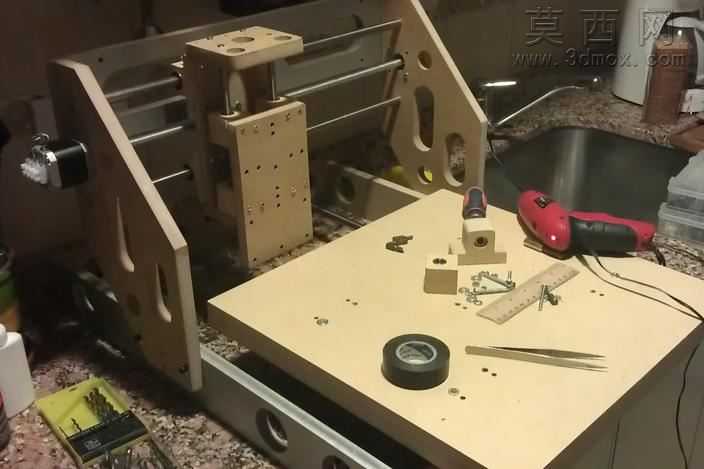

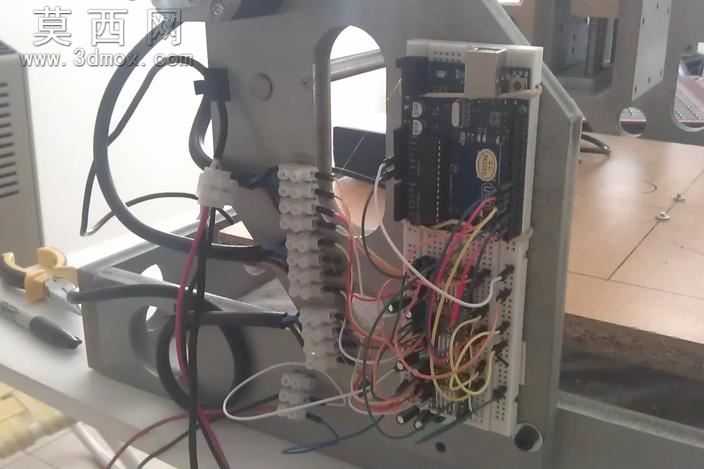

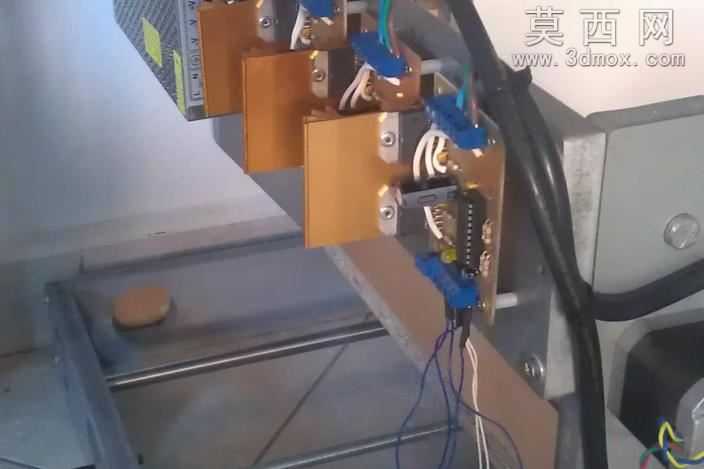

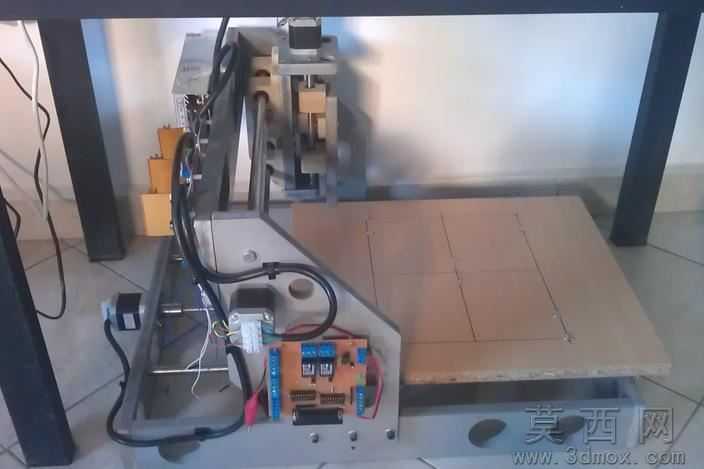

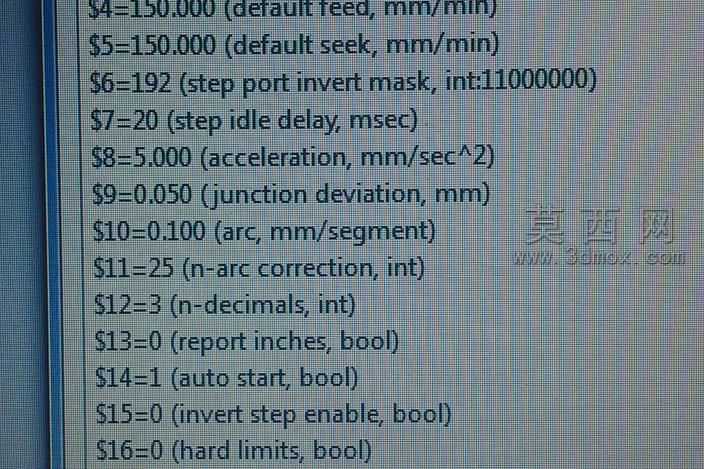

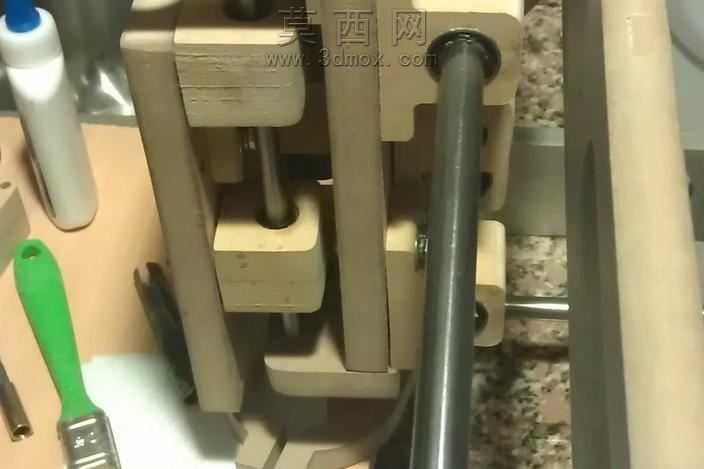

本作品为桌面级三轴数控加工设备的三维结构设计，整体采用龙门式动梁布局，在三维建模过程中严格遵循机械设计公差规范，对每一处装配结构都做了干涉校验，确保各运动部件在全行程范围内无碰撞卡滞。建模阶段先从整体受力框架入手，搭建底部铸铁材质的床身基座，基座两侧预留吊装孔与减重槽，在保证结构刚性的同时控制整体重量，适配桌面放置的使用场景。床身上布置X轴向的平行直线导轨副，搭配滚珠丝杠传动结构，丝杠两端采用固定支撑座安装，搭配端部的伺服驱动电机，实现X轴方向的平稳进给。Y轴传动组件搭载于X轴的滑动拖板之上，采用与X轴同规格的导轨丝杠组合，保证两轴传动精度一致，两轴的导轨安装面都做了凸台定位设计，降低装配时的调校难度。Z轴主轴安装架采用双侧立板支撑的龙门结构，立板上设计有阵列式减重孔与加强筋，兼顾轻量化与结构抗扭性能，Z轴垂直方向同样配置直线导轨与滚珠丝杠，带动高速电主轴完成垂直方向的进给动作，主轴夹头部位设计有刀具安装定位结构，可适配不同规格的雕刻加工刀具。渲染阶段对不同部件赋予了对应材质：床身与结构件采用磨砂铸铁材质，导轨与丝杠赋予抛光金属材质，驱动电机做了黑色哑光漆面处理，各连接螺丝、紧固件做了镀锌金属质感，整体渲染效果清晰区分不同功能部件，直观展现设备的装配层次。设计过程中充分考虑小型数控设备的使用需求，将整体尺寸控制在桌面设备的合理范围内，各轴的行程参数匹配小型工件的雕刻、铣削加工场景，传动部件的选型兼顾运行精度与制造成本，框架结构的加强筋布局经过受力优化，可承受加工过程中的切削载荷，减少加工时的结构震动，提升加工成品的表面质量。
