安士能可调滚轮摆杆式行程限位装置

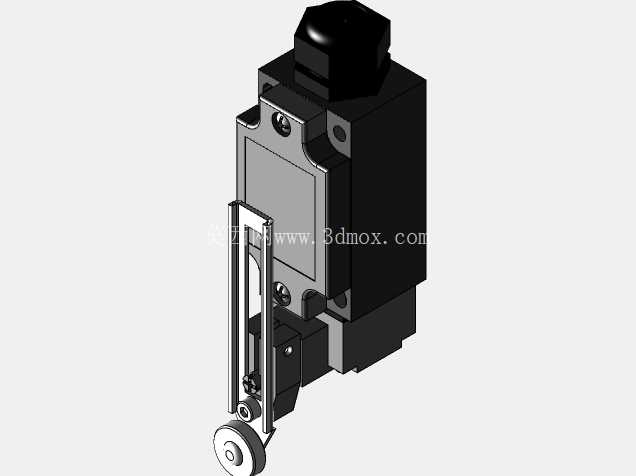

　　从结构设计逻辑来看，这款装置采用模块化的分体式布局，主体外壳为高强度工程塑料与金属嵌件结合的结构，上部的黑色六角结构是线缆引入的密封锁紧接头，内置标准接线端子排，可直接接入设备的PLC控制回路或者安全继电器回路，防护等级满足工业现场常见的粉尘、切削液飞溅工况使用要求，无需额外加装外置防护壳即可直接安装在设备外侧。中部的金属安装基座预留了两个标准通孔安装位，可适配M4或者M5的安装螺钉，安装面做了平面度处理，能保证安装后装置本体不会因为设备长期运行的振动出现偏移，触发位置的重复精度可以控制在0.1mm以内，完全满足普通工业设备的位置检测需求。在自动化生产线、机床加工工位、物料输送线体以及各类特种设备的安全防护回路里，这类带滚轮摆杆的行程触发装置是不可或缺的位置检测与安全联锁部件，日常工况中它承担着设备行程限位、工位到位检测、安全门状态反馈、运动部件极限位置保护的核心作用，一旦触发信号异常，轻则导致设备工位错位、加工节拍紊乱，重则引发运动部件超程碰撞、安全防护失效的生产事故，因此其结构可靠性、触发精度、安装适配性是结构设计阶段必须重点考量的指标。

　　前端的摆杆组件是整个装置的核心触发执行部分，采用可调节角度的金属摆臂搭配端部的钢制滚轮，滚轮内部嵌有微型轴承，在被运动部件的撞块触碰时，滚轮会随撞块的移动产生滚动摩擦，而非刚性滑动摩擦，既可以降低长期触发过程中摆杆端部的磨损量，也能减少撞块触碰瞬间的刚性冲击，延长内部触点的机械寿命。摆臂的长度和触发角度可以根据现场安装空间灵活调整，不需要额外定制专用摆杆，就能适配不同的触发行程需求，比如在输送线工位检测场景下，可以将摆臂调整到较长的伸出长度，适配工装板高度存在小幅偏差的工况；在机床滑台极限限位场景下，可以缩短摆臂长度，减小触发行程，提升超程保护的响应速度。

　　从安装边界来看，装置本体的整体宽度控制在40mm以内，本体高度不含摆杆的状态下约为80mm，深度方向尺寸约为35mm，属于紧凑型的限位装置，即使安装在设备内部狭窄的安装空间里，也不会和周边的管线、运动部件产生干涉。摆杆的最大摆动角度约为45度，触发力矩经过调校，既不会因为设备运行的轻微振动出现误触发，也不会因为触发阻力过大导致运动部件撞损摆杆或者装置本体。内部的触点结构采用常开常闭双回路设计，可同时接入设备的运行控制回路和安全联锁回路，当摆杆被触碰至触发位置时，常闭触点断开设备运行动力回路，常开触点同步反馈到位信号至控制系统，实现双重安全保障。

　　在建模过程中，所有的装配间隙都按照实际工业产品的公差要求进行了还原，比如摆杆和本体转轴的配合间隙、滚轮和摆臂销轴的配合间隙、安装孔的位置公差都和实物保持一致，结构工程师在做设备整体装配设计时，可以直接将该模型导入装配体，验证安装位置是否存在干涉，模拟摆杆被撞块触碰时的摆动行程是否匹配设备的运动行程，不需要再对模型进行二次结构修正，能有效缩短设备设计阶段的选型验证周期。针对不同的安装场景，该模型也预留了足够的结构调整空间，比如上部的线缆接头可以根据实际走线方向调整锁紧角度，摆臂的固定螺钉位置可以支持摆臂360度方向的安装调整，不管是正面触发、侧面触发还是从下往上的触发场景，都能通过调整摆臂方向适配，不需要更换其他型号的限位装置，能减少设备的备件种类，降低后期运维的备件管理成本。
