适配微型伺服系统的左右舷配套迷你桨结构

　　在小型船模研发、微小型水面作业机器人调试、高校流体力学教学实验台搭建这类场景里，动力输出端的桨叶适配一直是容易被忽略却直接影响运行稳定性的环节，尤其是搭配微型舵机这类小扭矩输出伺服系统时，桨叶的重量、安装同轴度、桨叶角度偏差都会直接传导到舵机负载端，轻则出现舵机回中偏差、航行轨迹偏移，重则会因为负载超出舵机额定扭矩导致齿轮扫齿，整套动力单元直接报废。

　　这套适配微型伺服系统的迷你桨，在设计之初就完全围绕微型舵机的输出特性做匹配，没有照搬常规航模桨叶的尺寸比例，首先从安装接口上做了限位设计，桨叶根部的安装座直接对应微型舵机的标准输出花键，不需要额外加装转接轴套，从根源上减少了转接件带来的同轴度误差，安装时只需要将桨座对准舵机输出轴卡入，再通过舵机自带的输出轴螺丝锁紧即可，不需要额外做定位校准，安装完成后桨叶的旋转平面和舵机输出轴的垂直度公差控制在0.1mm以内，高速旋转时不会出现偏心抖动的问题。

　　从结构组成来看，整套桨包含右舷和左舷两个独立桨叶，分别对应船体左右两侧的动力输出位，两个桨叶的叶面弧度做了镜像对称设计，旋转时产生的推力方向一致，不会出现两侧推力不均导致的船体偏航问题。桨叶主体采用等强度变截面设计，从根部到叶尖的厚度逐步递减，根部厚度满足舵机急停急转时的扭矩冲击要求，不会因为瞬时扭矩过大出现桨根断裂，叶尖位置做了薄化处理，减少旋转时的空气阻力和入水时的拍击震动，同时叶尖边缘做了小角度倒角，避免装配过程中划伤操作人员，也能减少桨叶高速旋转时的边缘紊流。

　　安装边界方面，这套迷你桨完全适配市面常见的9g规格微型舵机的安装尺寸，桨叶展开后的总长度控制在微型舵机安装座对角线长度的3.2倍范围内，安装完成后旋转时不会和舵机的安装支架、船体外壳结构产生干涉，在常规1:72比例的小型船模上安装时，桨叶最低点距离船底外壳的预留间隙可以控制在2mm以上，既不会因为间隙过大导致推力损失，也不会因为间隙过小在船体出现小幅形变时刮擦船底。桨座的锁紧孔位置和舵机输出轴的螺丝孔完全对位，锁紧后桨叶和输出轴之间不会出现相对转动，即使在舵机满负载正反转切换的工况下，也不会出现松脱打滑的问题。

　　实际应用中，这套迷你桨除了适配常规的静态展示船模之外，也能满足小型水质采样机器人、微型水面搜救机器人的动力需求，桨叶的叶面角度经过反复调校，在3.7V到5V的舵机常规供电电压下，单桨的推力输出可以满足50g以内的船体载重需求，左右双桨同时工作时，可以通过两侧舵机的转速差实现船体的转向、原地掉头等动作，不需要额外加装转向舵结构，进一步简化了微型船体的内部结构布局，节省了船体内的有限安装空间。设计过程中也充分考虑了不同使用场景的适配性，桨叶的整体重量控制在0.8g以内，不会给微型舵机带来额外的静态负载，即使是长时间保持固定角度悬停的工况下，舵机的静态电流也能维持在额定范围内，不会出现舵机过热的问题。

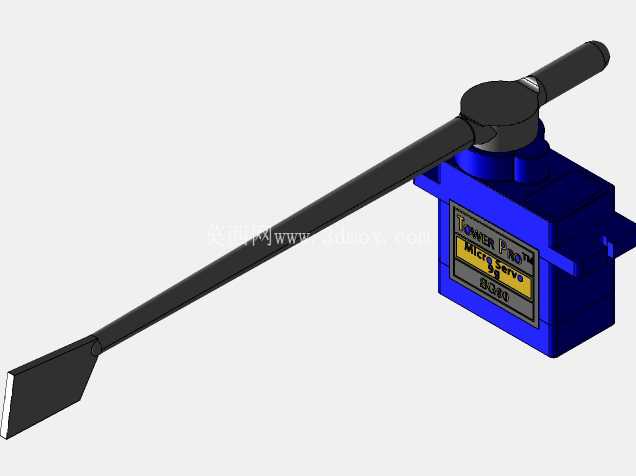

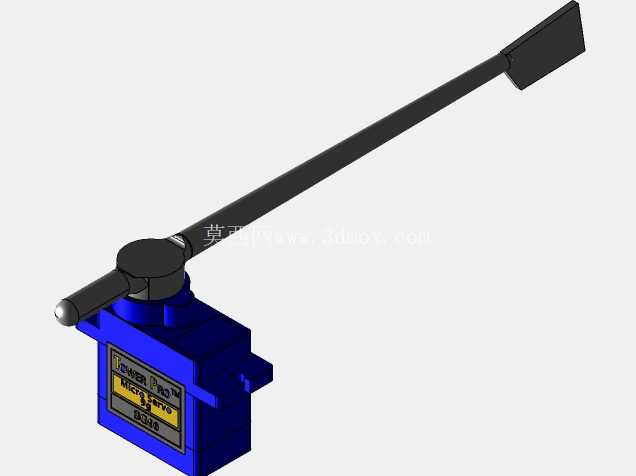

　　从建模细节来看，整个模型的装配关系完全还原实际装配逻辑，桨座和舵机输出轴的配合面做了公差预留，实际生产时可以直接根据模型尺寸开模注塑，不需要二次调整配合尺寸，桨叶的曲面过渡做了连续曲率处理，没有出现曲面断层、尖角凸起的问题，不管是用于3D打印手板验证，还是用于结构教学演示，都能直接还原真实零件的装配关系和外观特征。
