CherryMX机械键盘轴体外观结构三维建模

　　本次建模的Cherry MX轴体，是机械键盘输入结构里的核心触发部件，日常接触最多的应用场景就是各类客制化键盘、量产机械键盘、工业控制输入终端的按键单元，小到个人桌面的游戏键盘、办公码字键盘，大到工业设备的操作面板按键、专业演播室的控制键盘，都能见到这类轴体的身影，它的核心作用是通过内部结构的行程触发，将用户的按压动作转化为电信号传递给主控板，完成输入指令的传输。

　　建模过程中优先还原了轴体的外部装配尺寸，所有外部轮廓均通过数显卡尺对实物进行多点位测量取数，考虑到不同批次、不同触发类型的MX轴内部弹片、弹簧、触发触点结构存在明显差异，比如线性轴、段落轴、有声段落轴的内部结构完全不同，且内部结构不影响外部装配适配，因此本次建模仅完成外部可测量结构的还原，没有对内部差异化结构进行建模，能够满足键盘外壳布局设计、键帽适配校验、装配干涉检查的绝大多数设计场景需求。

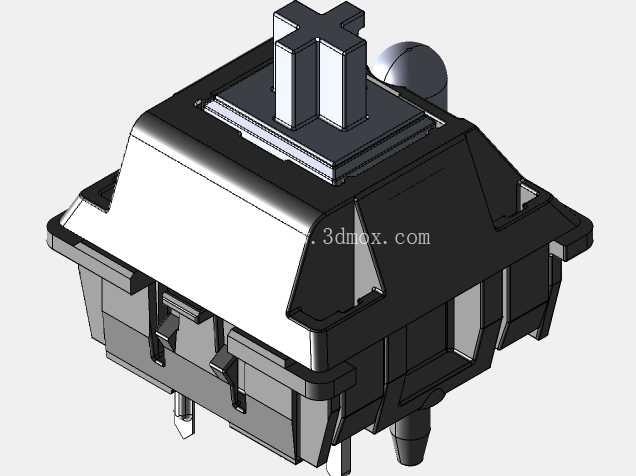

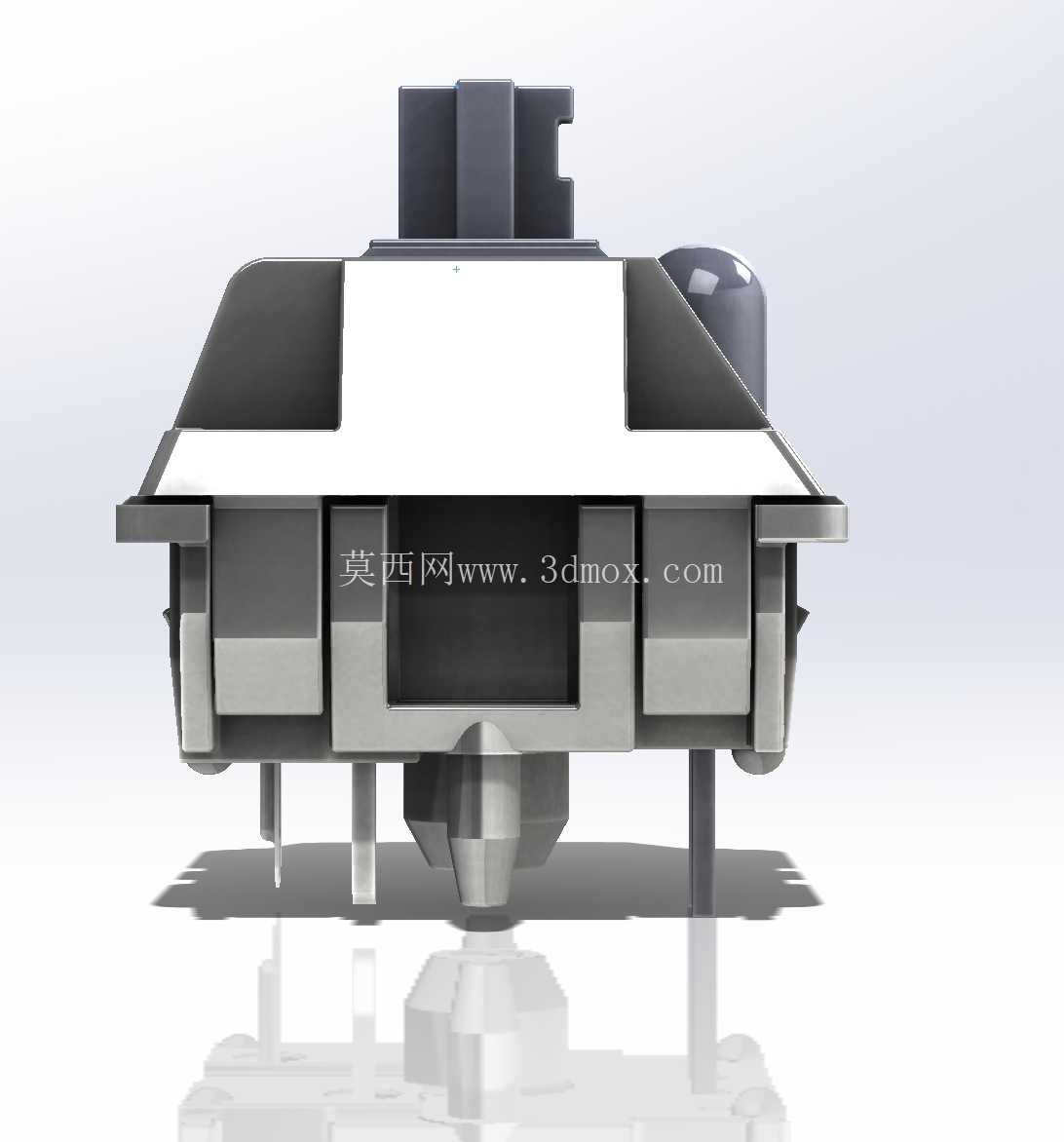

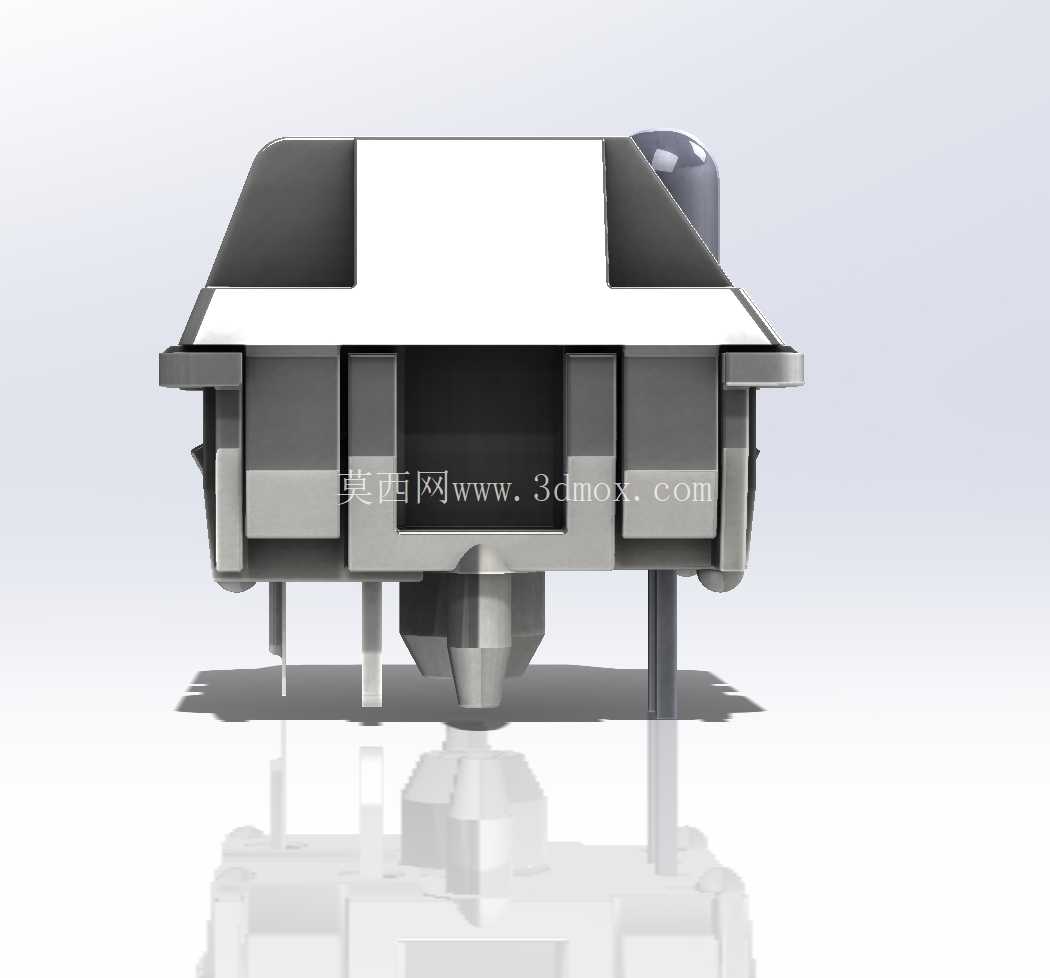

　　从外形尺寸来看，标准MX轴的外部主体为方形基座，基座上方设置十字形的键帽安装柱，这个十字柱的尺寸公差控制是建模的重点，它直接决定了键帽安装后的松紧度与晃动量，十字柱的四个棱边做了微小的倒角处理，既方便键帽安装时的导向对位，也能避免长期插拔造成的棱边磨损卡滞。基座的两侧设置有定位卡扣结构，对应键盘定位板上的标准安装方孔，卡扣的凸起高度与斜面角度完全按照实物测量值还原，能够准确模拟轴体卡入定位板后的装配状态，卡扣下方延伸出两个金属插针，是轴体与PCB板连接的导电引脚，引脚的间距、伸出长度、直径都按照标准MX轴的通用尺寸建模，可直接用于PCB板封装的匹配校验。

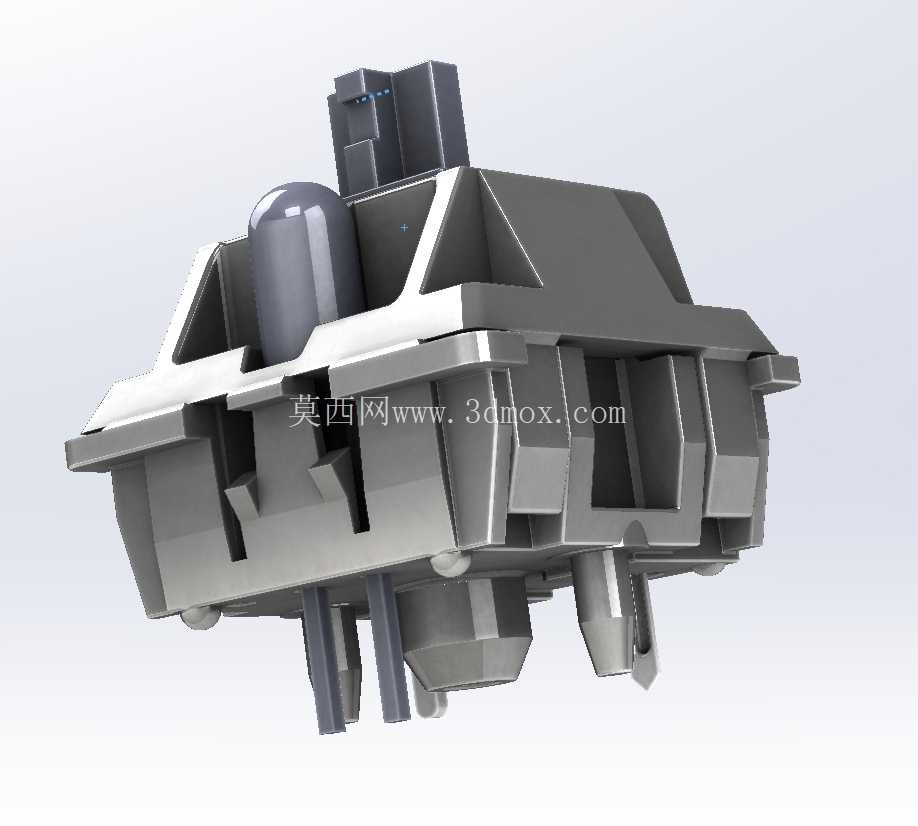

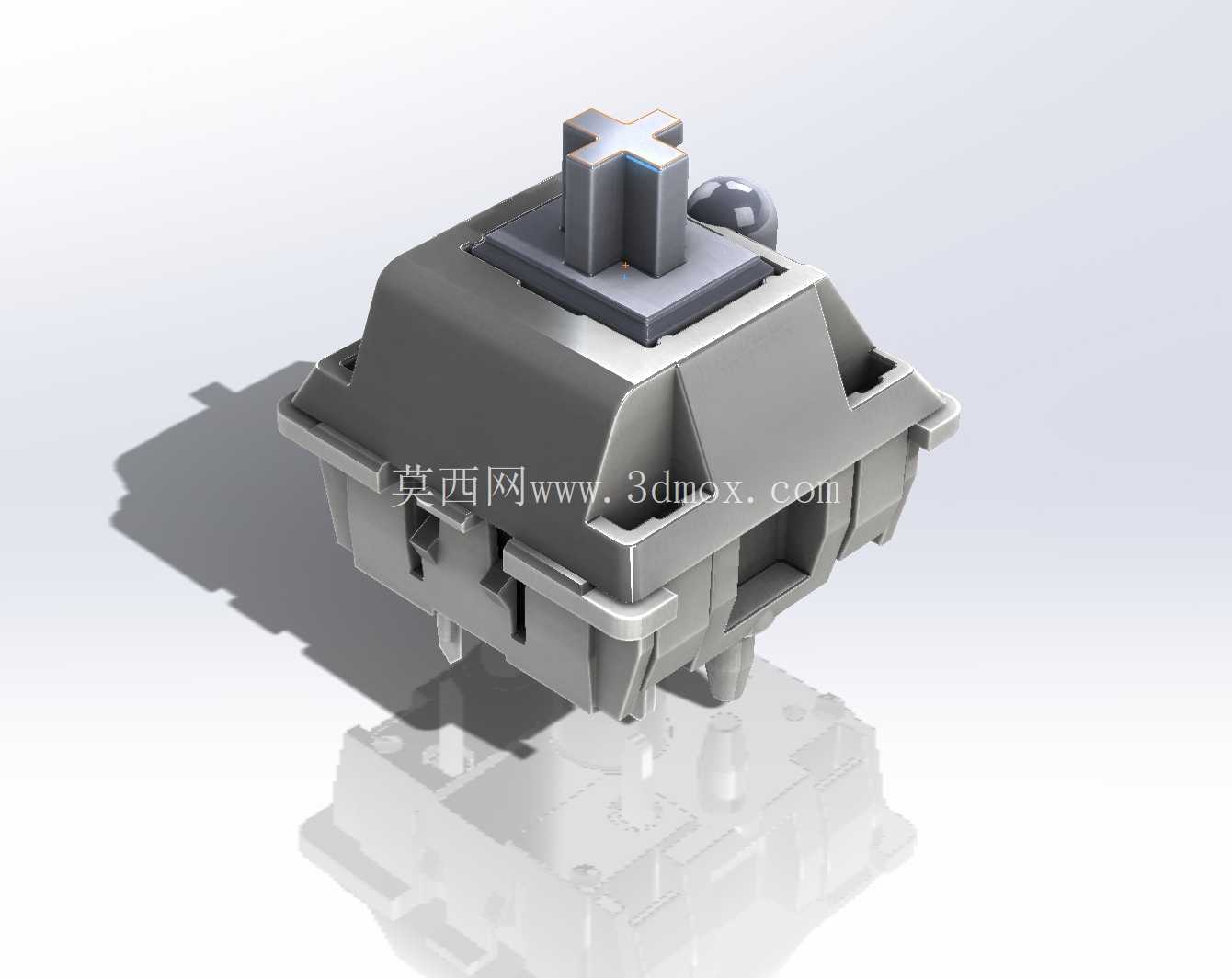

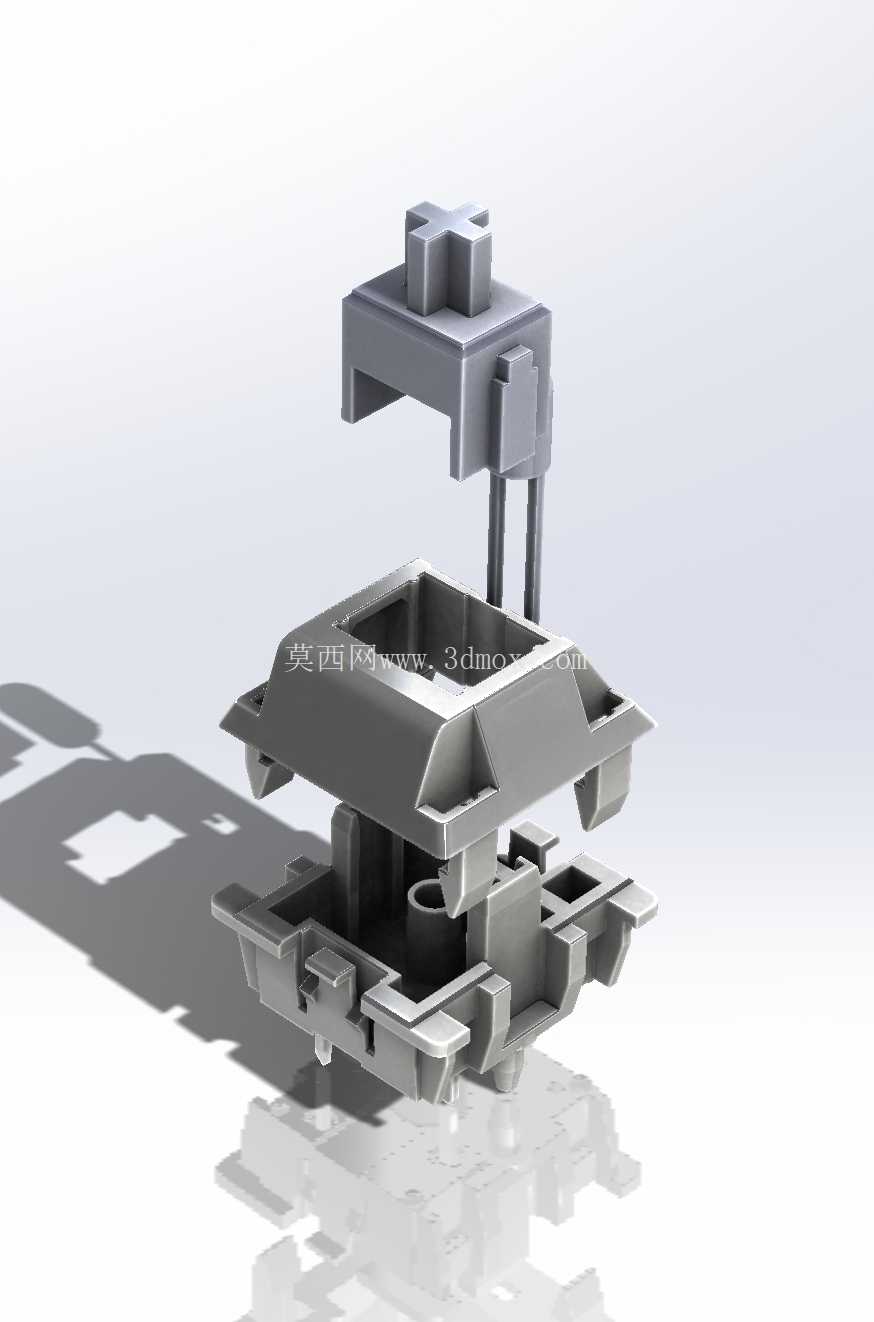

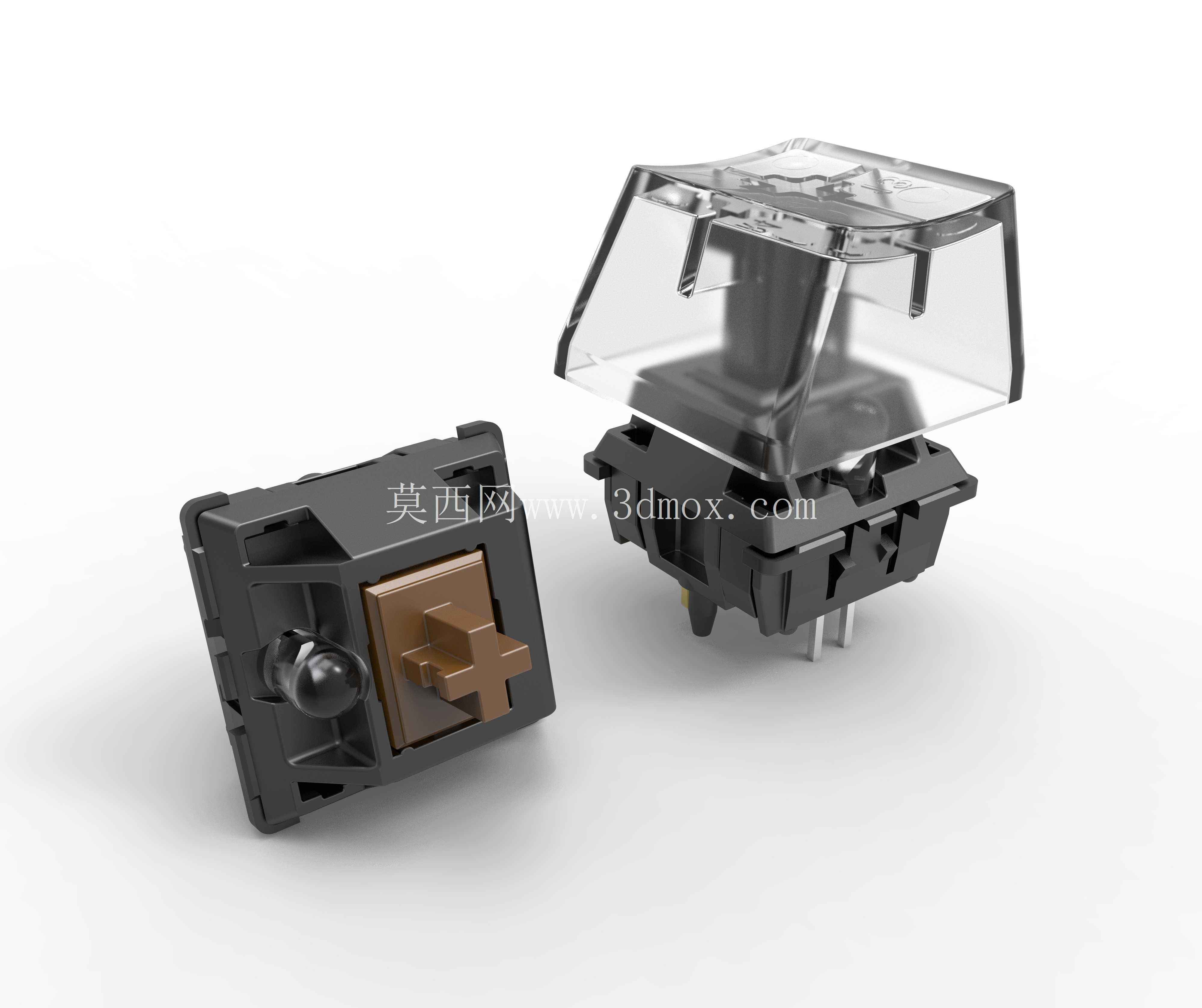

　　轴体上部的透明上盖是本次建模的细节重点，上盖采用透明PC材质的外观质感还原，上盖的四个角设置有与基座扣合的卡扣结构，上盖顶面的方形开口对应十字柱的活动行程空间，开口边缘的倒角、上盖侧面的脱模斜度都按照实物的注塑特征进行还原，没有做过度的简化处理，能够满足产品渲染、装配演示的视觉需求。基座部分的黑色外壳还原了注塑件的表面细微纹理，基座侧面的加强筋、定位凸点都按照实物测量的位置与尺寸建模，这些凸点是轴体插入定位板后防止轴向转动的关键结构，虽然尺寸很小，但直接影响装配后的轴体稳定性，建模时没有省略这类细节特征。

　　从安装边界来看，标准MX轴在键盘布局中的中心间距为19.05mm，也就是常说的标准键距，建模时保留了轴体外部所有与装配相关的特征，设计师在做键盘整体布局时，可以直接调用这个模型进行阵列排布，检查相邻轴体之间是否存在干涉，定位板开孔尺寸是否匹配，键帽安装后是否会出现相邻键帽卡滞的问题。对于客制化键盘的设计者来说，这个外部模型足够完成从外壳结构设计、定位板开孔设计到键帽匹配校验的全流程设计工作，不需要额外对轴体外部尺寸进行重复测量。

　　在实际的工程应用中，这类轴体模型还可以用于输入设备的结构验证，比如在设计工业控制终端的按键面板时，调用该模型可以提前确认轴体安装后与面板外壳的间隙，按键按压行程内是否会与周边结构产生碰撞，引脚焊接后与PCB板背面的元件是否存在干涉。不同于完整的内部结构建模，仅还原外部装配特征的模型文件体量更小，在进行整机装配时不会占用过多的软件运行资源，同时又能完全满足结构设计阶段的所有校验需求，对于结构工程师来说，这类精准的外部结构模型比包含内部所有细小零件的完整模型实用性更强，毕竟在做整机布局时，不需要关注轴体内部的弹簧弹力、弹片触发逻辑，只需要确认外部安装尺寸与边界不出现干涉即可。

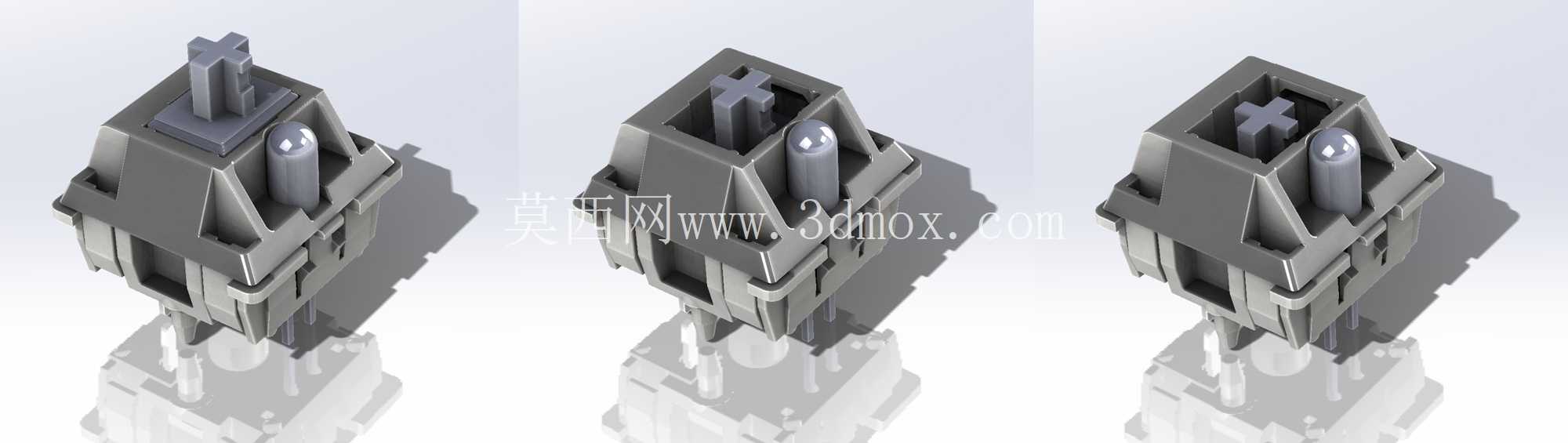

　　建模过程中对轴体的拔模斜度也做了准确还原，基座部分的外表面按照注塑件的常规拔模角度做了微小的斜度处理，上盖与基座的配合面做了贴合的止口结构，能够准确模拟两者扣合后的装配状态，十字柱的顶面高度按照轴体未按压状态的初始位置还原，能够准确计算键帽安装后的顶面高度，方便设计师确认键盘整体的键帽曲面高度是否符合人体工学设计要求。
