海底设备用铠装数据电缆端接结构

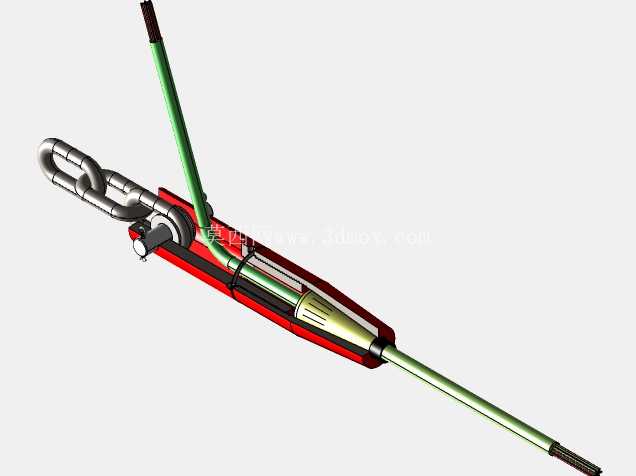

　　在海洋油气开发、海底观测网、水下生产系统的布设作业中，铠装数据电缆的端接可靠性直接决定整套水下系统的信号传输稳定性与服役寿命，这类端接结构需要同时承担铠装层的机械拉力承载、缆芯密封防护、信号通路对接三类核心功能，区别于陆用电缆接头，海下工况的端接部件要耐受长期海水腐蚀、周期性洋流冲击、安装过程的拖拽拉力，还要避免铠装层形变挤压内部信号纤芯造成传输损耗。这款端接结构的设计首先从拉力承载路径入手，将铠装层的钢丝通过楔形锁紧结构固定在金属承力套内部，承力套外侧通过卸扣结构与安装基座的吊点连接，所有外部拉力直接通过承力套传递到安装结构，完全不作用在内部的信号缆芯上，避免长期受力出现缆芯拉断、接触不良的问题。

　　端接主体的外壳采用分段式锥形过渡设计，从电缆进线端的小直径逐步过渡到对接端的安装法兰直径，锥形外壳的内壁设置多层密封槽，配合耐海水腐蚀的橡胶密封圈实现径向静密封，外壳外侧做圆滑过渡处理，避免安装拖拽过程中剐蹭海底管线、渔网或者其他水下设施，同时减少洋流长期冲击带来的结构共振。从安装边界来看，端接结构的进线端内径匹配常规外径12-18mm的双层铠装数据电缆，承力卸扣的销轴直径为10mm，可适配标准M10规格的吊点安装孔，整体安装完成后沿电缆轴向的总长度控制在280mm以内，最大径向直径不超过45mm，不会在水下布设时出现卡滞在管线保护架、穿舱件位置的问题。

　　结构内部设置独立的纤芯容腔，铠装层剥离后的信号缆芯在容腔内预留15-20mm的弯曲余量，避免端接结构受外力出现微小偏转时，硬拉纤芯造成微弯损耗，容腔内壁做绝缘喷塑处理，避免铠装层的金属碎屑掉落造成信号短路。在实际海工作业中，这类端接结构通常在甲板上完成预组装，先剥离电缆端部的外护套，将铠装钢丝均匀分开卡入楔形锁紧夹片，套上承力套后用压接工具做周向压接，确保每根钢丝都被均匀锁紧，之后依次穿入密封组件、外壳体，完成内部纤芯的接线后再将端接头部的对接法兰锁紧，组装完成后需要做2MPa的水压密封测试，确认无渗漏后再随电缆下放至海底安装位置。

　　设计过程中特意将承力部件与密封部件做了功能分离，承力套采用316不锈钢材质承担全部机械载荷，密封组件采用氢化丁腈橡胶承担水密功能，两类部件互不干涉，即使长期服役后密封件出现老化需要更换，也不需要拆解铠装层的锁紧结构，只需要拆开外壳更换密封圈即可，大幅降低水下运维的作业难度。端接结构的尾部设置有橡胶应力锥，包裹在电缆外护套与外壳的衔接位置，避免电缆在端接根部出现反复弯折造成外护套破裂，应力锥的硬度控制在邵氏65度，既可以提供足够的弯折支撑力，又不会过硬造成电缆根部的应力集中。针对海底作业可能出现的误拖拽情况，承力套的设计拉断力不低于12kN，远高于常规铠装数据电缆本身的拉断力，即使出现意外受拉，也会先出现电缆本体断裂，不会在端接位置先失效，避免端接脱开后海水灌入缆芯造成整条线路报废。在三维建模过程中，所有配合面都做了公差匹配设计，楔形夹片与承力套的锥面配合公差控制在H7/f7，确保压接后不会出现滑移，密封槽的尺寸公差按照GB/T 3452.3的密封圈安装槽标准设计，避免出现密封压缩量不足或者过度压缩造成密封圈早期失效。
