带温控风机的机柜内置电加热装置

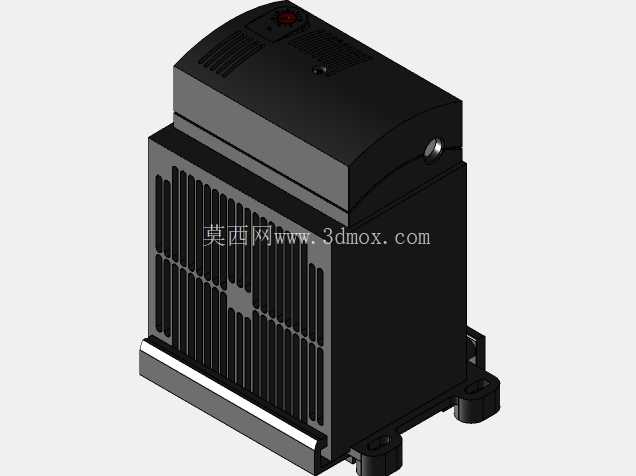

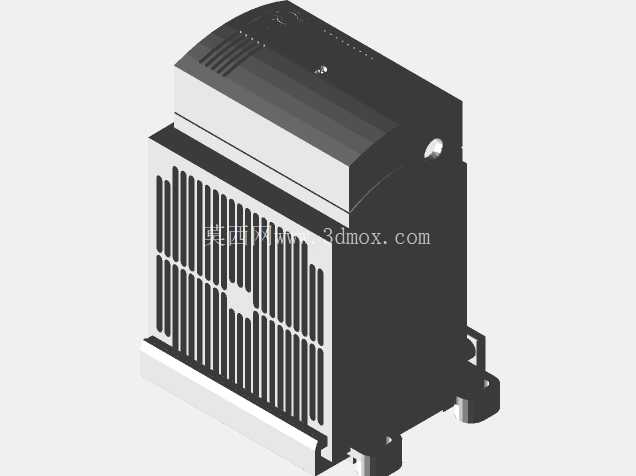

　　在户外电气柜、低温环境下的工业控制柜内部，低温凝露、元器件启动温度不足是常年困扰运维与设计人员的常见问题，这款带风机与内置温控的电加热装置，正是针对这类场景开发的柜内配套部件。从结构设计来看，整机采用封闭绝缘外壳，顶部集成温控调节模块与状态指示，主体散热段采用密集格栅式散热翅片结构，底部预留标准安装脚位，可直接通过螺栓固定在机柜内部的安装梁上，不需要额外定制安装支架，适配市面上绝大多数标准威图柜、非标工控柜的内部安装间距。

　　不同于传统裸露式加热丝的柜内加热器，这款产品将加热元件完全封闭在金属外壳内部，通过内置的轴流风机带动柜内空气流经散热翅片，实现热量的均匀扩散，避免了局部高温烤坏线缆绝缘层、积灰引发短路的风险，同时内置的机械式温控器可直接设定启停温度，不需要额外外接温控模块，当柜内温度低于设定阈值时自动启动加热与风机，温度达到设定上限后自动切断加热回路，风机延时带走余温后停止，既保证柜内温度始终维持在电气元器件适宜工作的区间，也能避免无效加热带来的能耗浪费。

　　从安装边界来看，整机的竖向尺寸适配柜内侧面安装的预留空间，不会占用柜内核心的元器件安装区域，底部的安装脚预留了长条形调节孔，可适配不同孔距的安装梁，安装时不需要在机柜上重新打孔，直接利用现有安装孔位即可完成固定。外壳的顶部做了圆弧过渡处理，避免安装维护时尖锐边角划伤操作人员，侧面的格栅进风与出风方向做了定向设计，热风沿着机柜内壁向上扩散，不会直吹对温度敏感的精密元器件，比如PLC模块、精密传感器这类部件，避免局部温差带来的测量误差或者性能漂移。

　　在实际选型应用中，这款1000W功率的加热装置适配2-4立方容积的密封机柜，在零下40摄氏度的极端低温环境下，可在20分钟内将柜内温度提升至0摄氏度以上，满足断路器、接触器、变压器这类电气部件的最低启动温度要求，同时持续的热风循环可带动柜内空气流动，避免柜内壁因为内外温差产生凝露，降低元器件因为受潮引发的绝缘下降、触点氧化等故障概率。设计时特意将接线端子布置在外壳侧面的隐蔽区域，接线完成后线缆可沿着机柜走线槽固定，不会外露在散热风道附近，避免长期高温加速线缆老化，同时外壳的防护等级满足IP20要求，可防止运维人员误触内部带电部件与高温加热段，提升日常维护的安全性。

　　从三维建模的角度来看，这款产品的模型还原了外壳的分件结构、顶部温控旋钮的细节、底部安装脚的孔位尺寸、散热格栅的均匀排布，做结构设计时可直接将模型导入机柜装配体中，提前核对安装间隙、走线空间、与周边元器件的安全距离，避免实际安装时出现干涉问题，尤其是针对出口低温地区的电气柜项目，可直接调用该模型完成柜内布局，不需要重新测绘建模，大幅缩短设计周期。建模时对散热翅片的厚度、格栅的通风间隙都做了1:1还原，做热仿真分析时可直接赋予对应的材料参数，模拟柜内温度场分布，验证加热功率是否满足项目的低温工况要求，不需要再对模型做简化处理，保证仿真结果的准确性。
