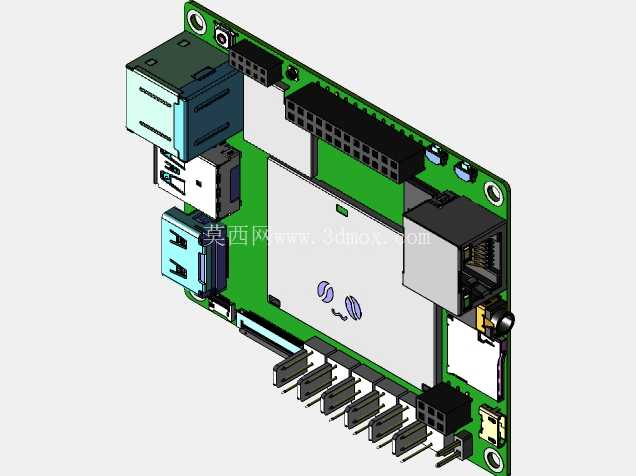

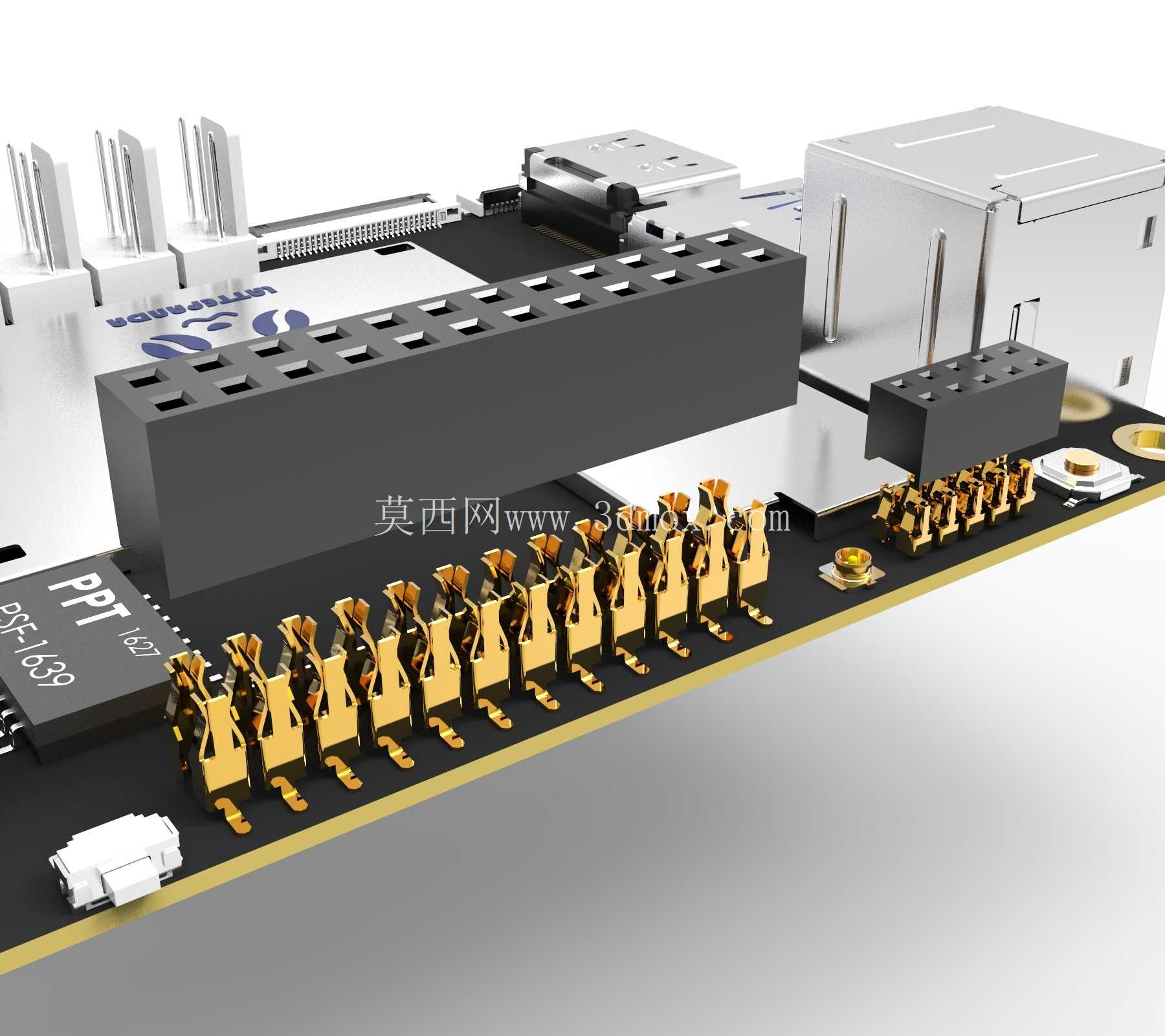

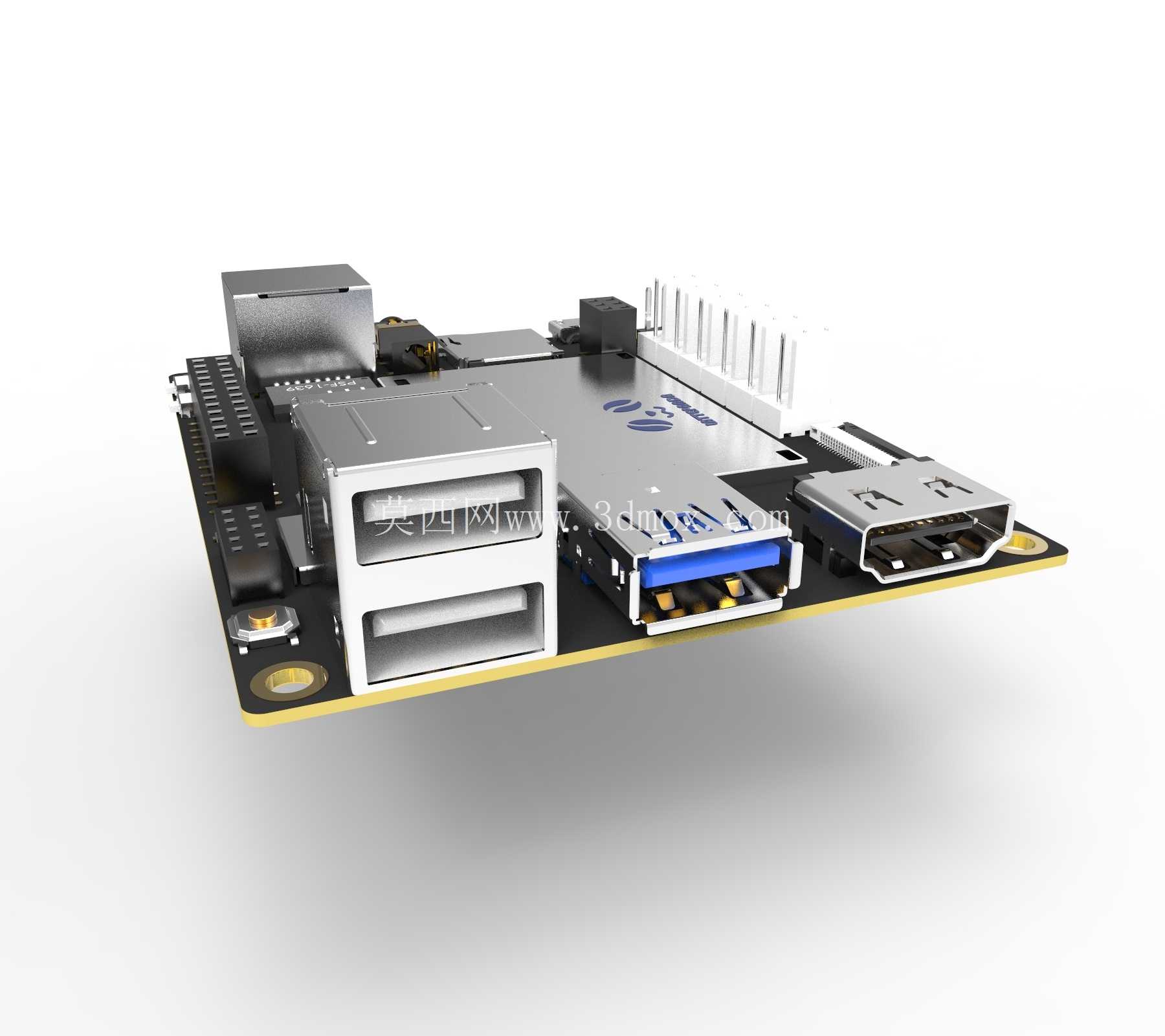

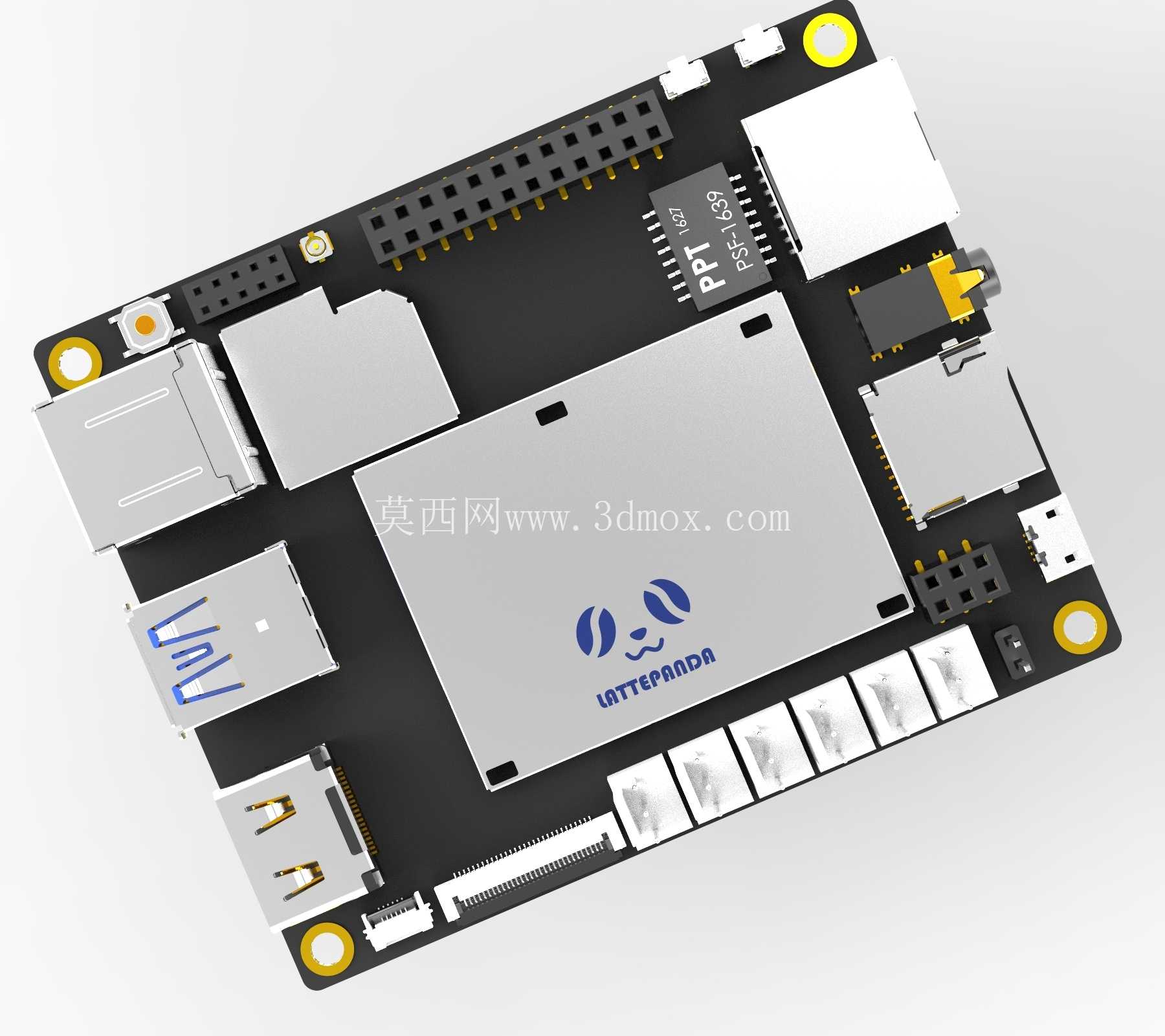

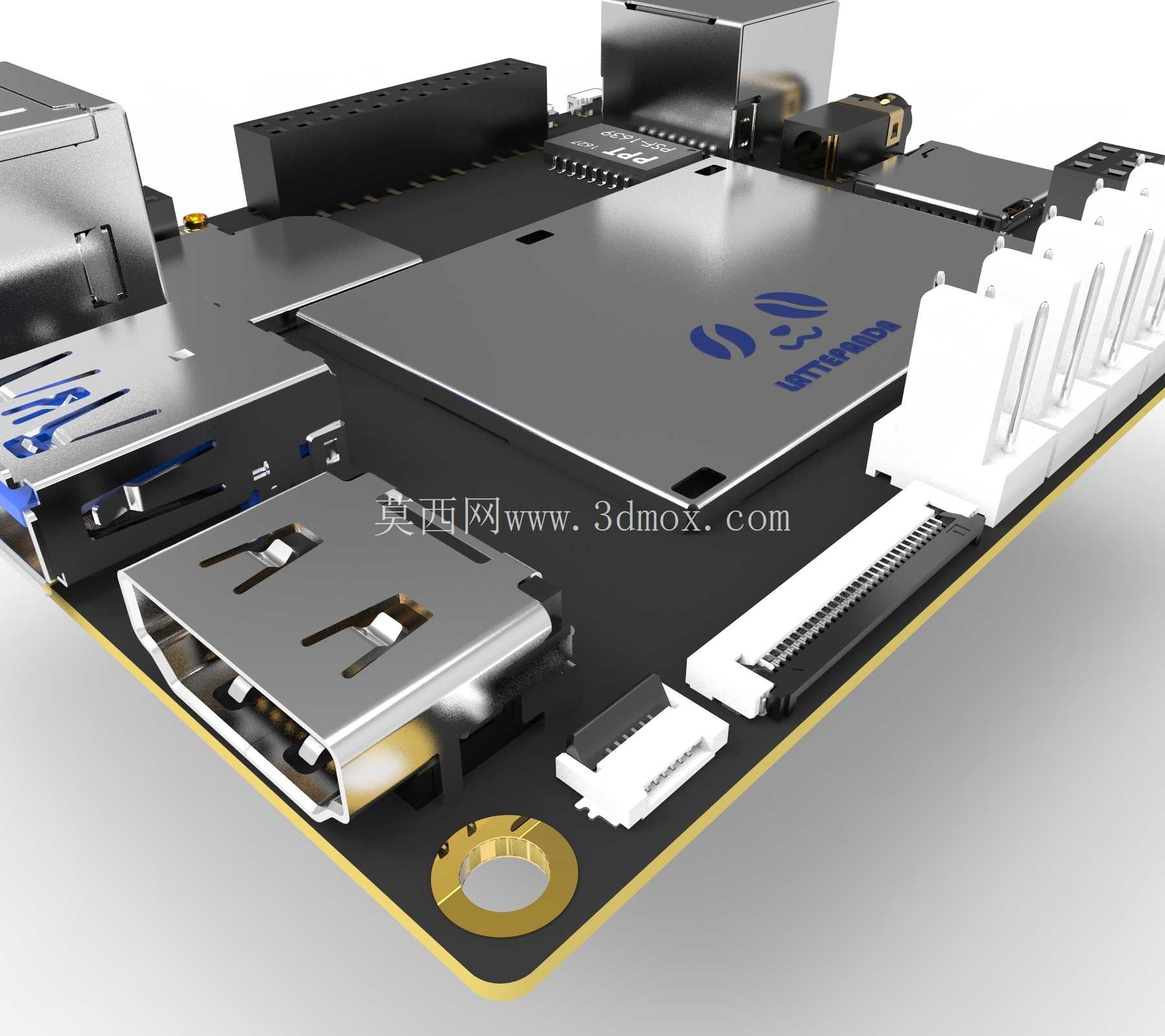

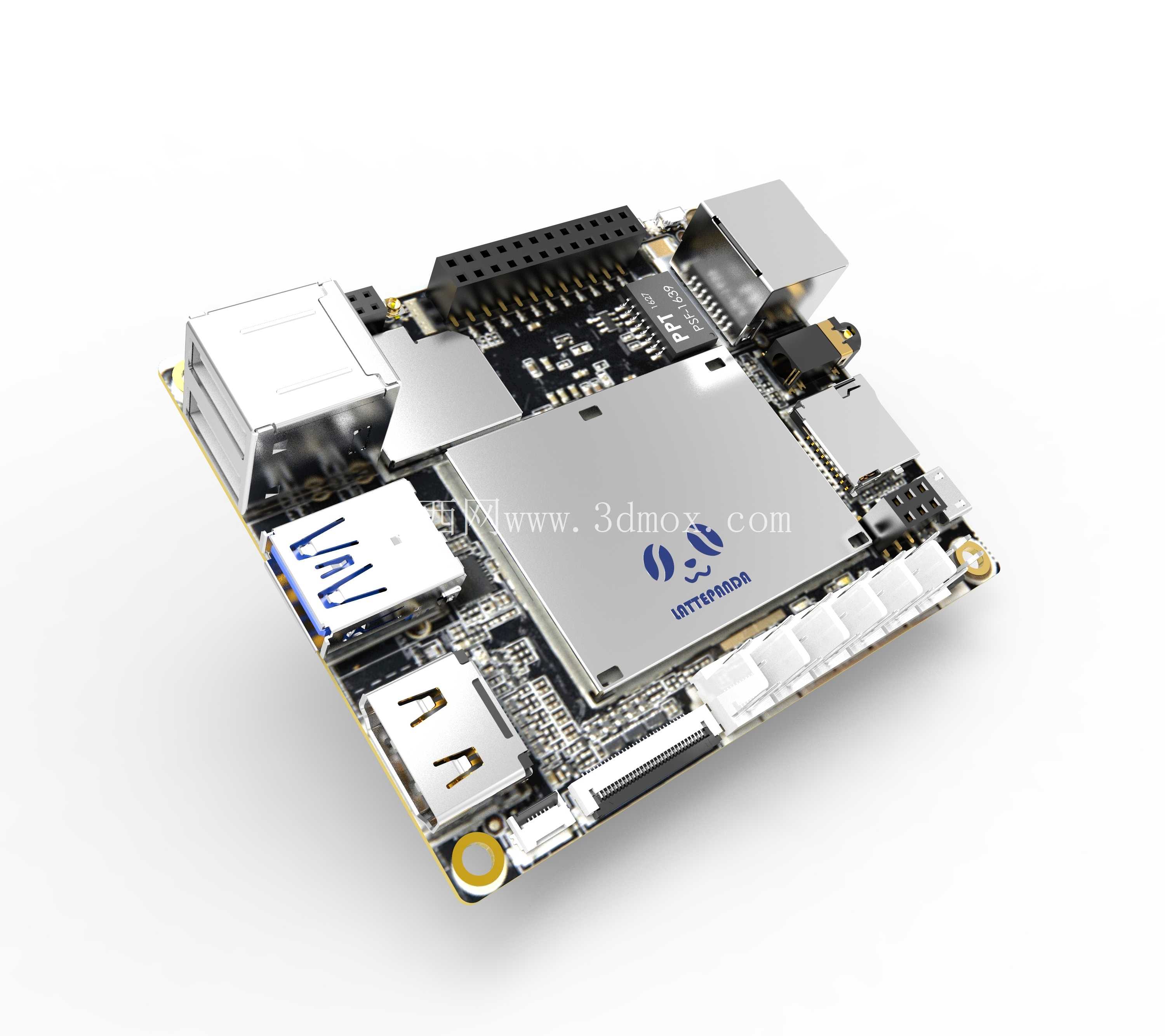

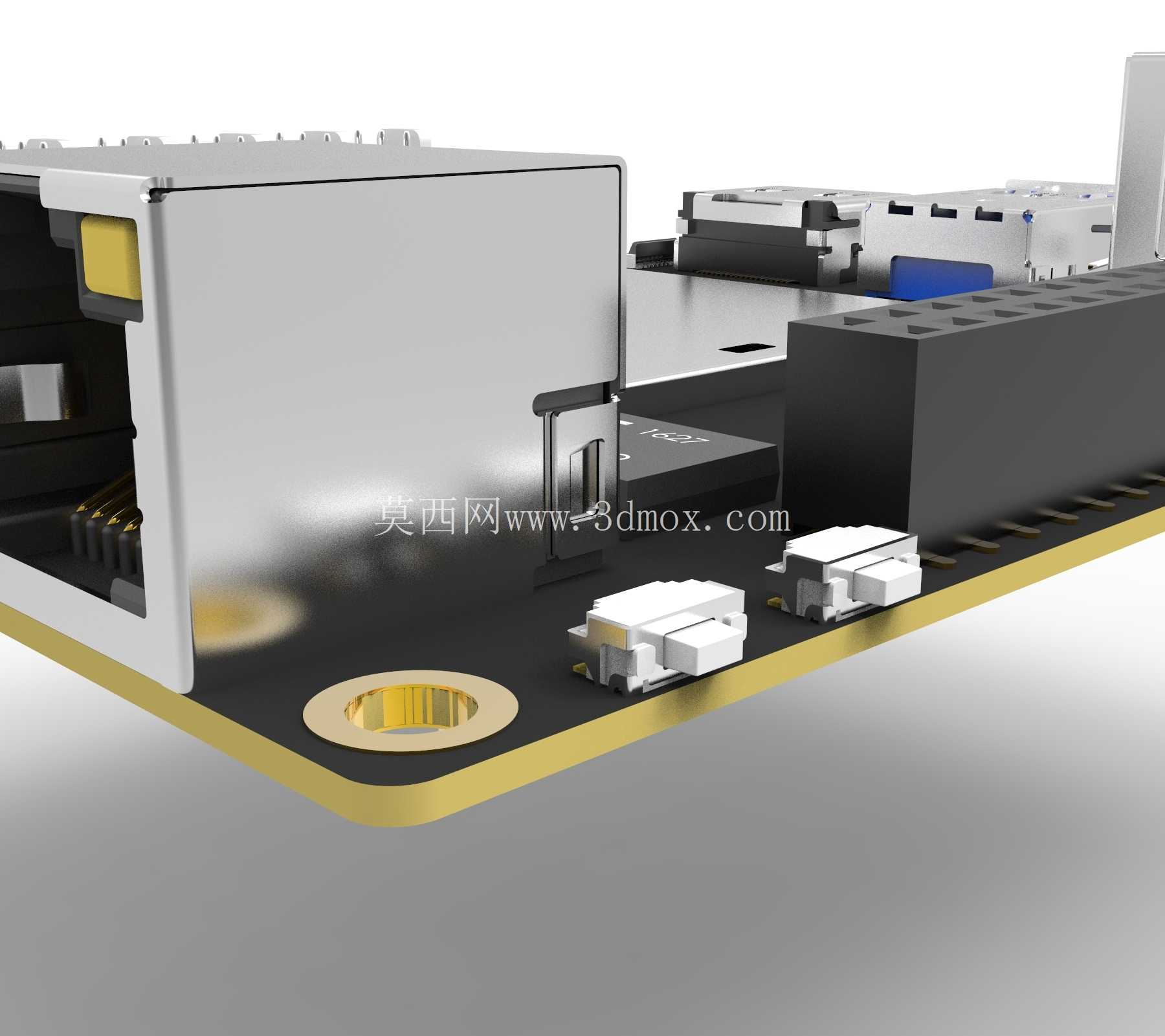

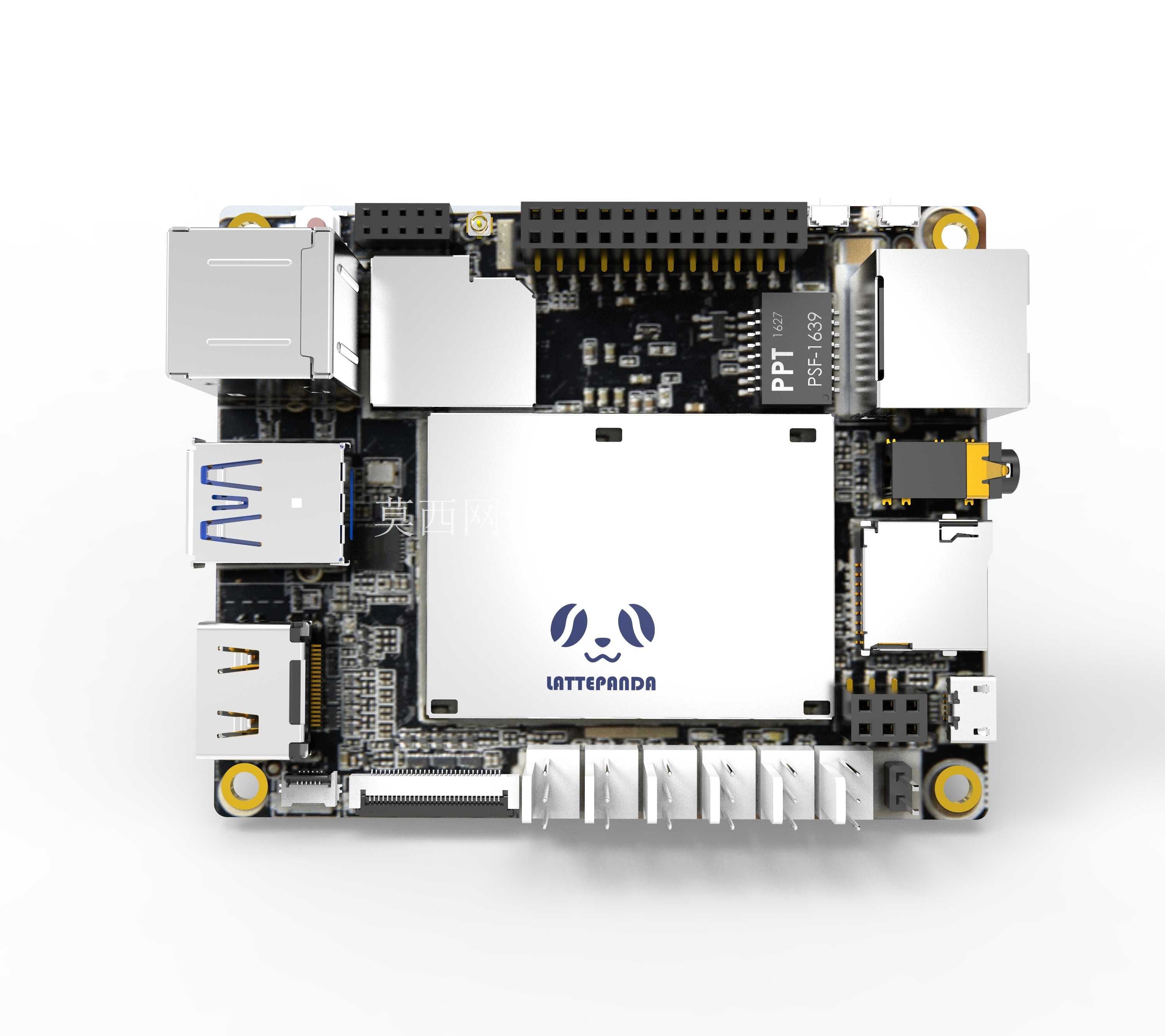

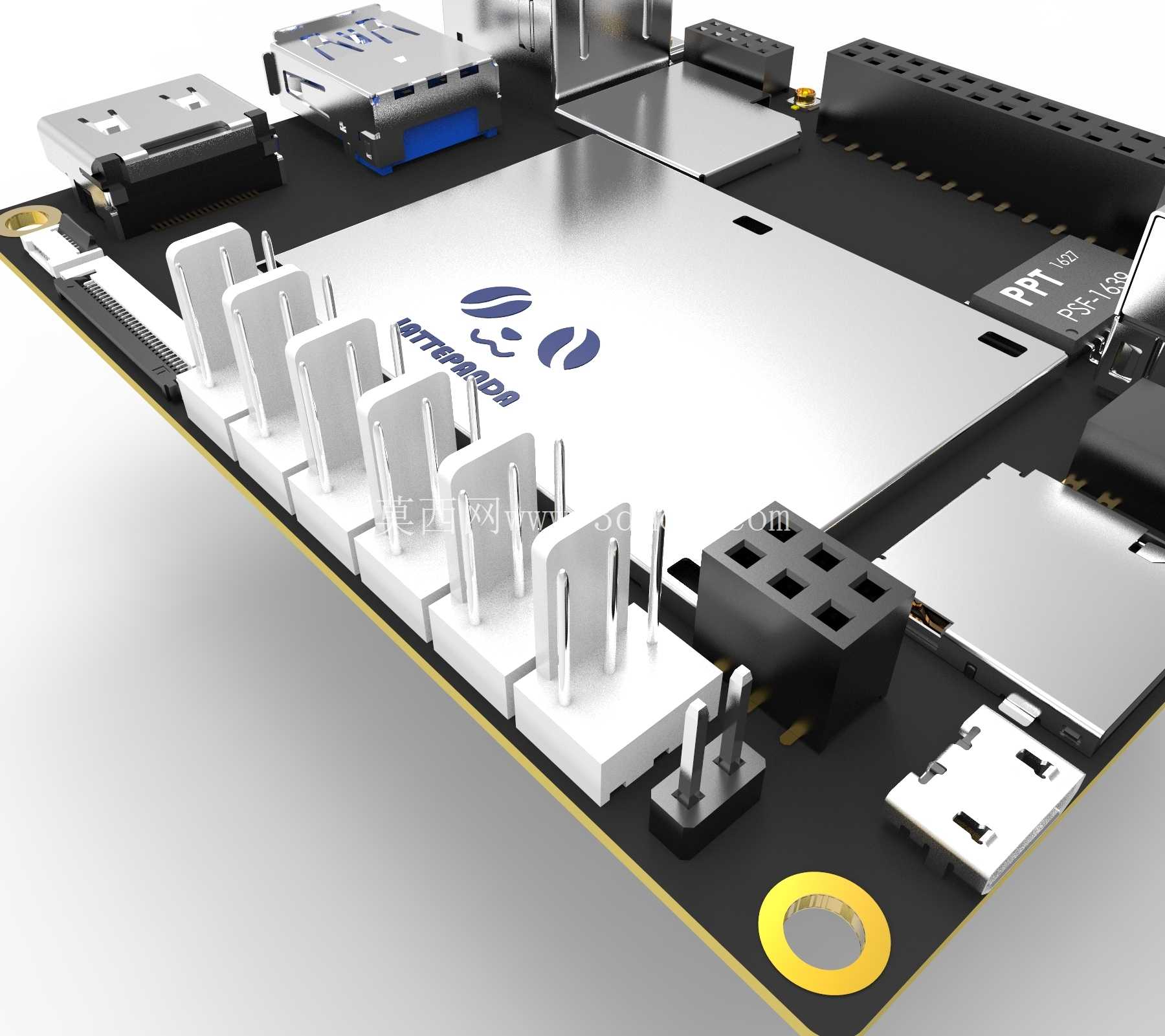

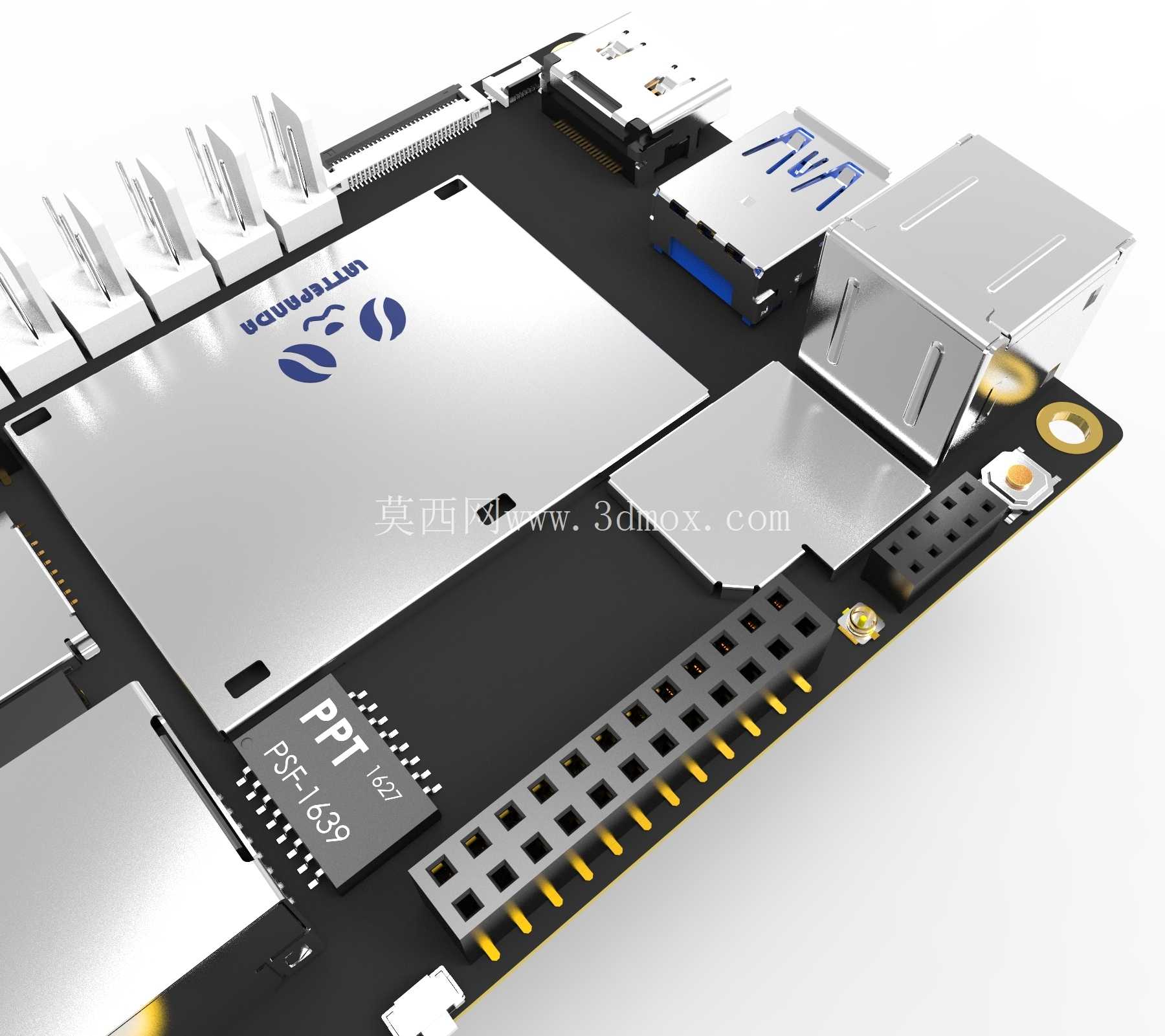

板载的USB接口、以太网口、HDMI输出接口的伸出长度、固定脚位都按照实际接插件的规格做了还原,在做外壳开孔设计时,可以直接提取模型的轮廓线生成开孔图,不需要反复测量实物调整公差。开发板四周的排针排母座的间距、插针伸出高度、焊盘位置都做了精准复刻,不管是堆叠扩展arduino兼容模块,还是外接自定义的功能载板,都可以直接在装配环境下做干涉检查,提前排查排针与周边元件的高度冲突问题。板上的固定孔位坐标、孔径大小、沉头深度都按照实际安装需求做了还原,配套的铜柱选型、安装空间预留都可以直接参考模型数据,不用再反复核对孔位参数。在嵌入式硬件开发、小型智能设备原型搭建的场景中,这类x86架构的微型开发板是很多项目的核心载体,不管是做边缘计算节点、小型工控终端,还是创客类的智能交互装置,都需要精准的三维结构数据来完成配套外壳、扩展载板、安装固定结构的设计,避免后期打样出现装配干涉、接口对位偏差的问题。这次重建的开发板结构,完全围绕实际装配需求展开,首先梳理了板载核心部件的布局:板载Atom处理器区域的散热片安装位做了精准的边界还原,内存与存储颗粒的排布高度、周边电容电阻的避让空间都做了逐一核对,避免配套散热结构或者屏蔽罩安装时出现压接元器件的问题。

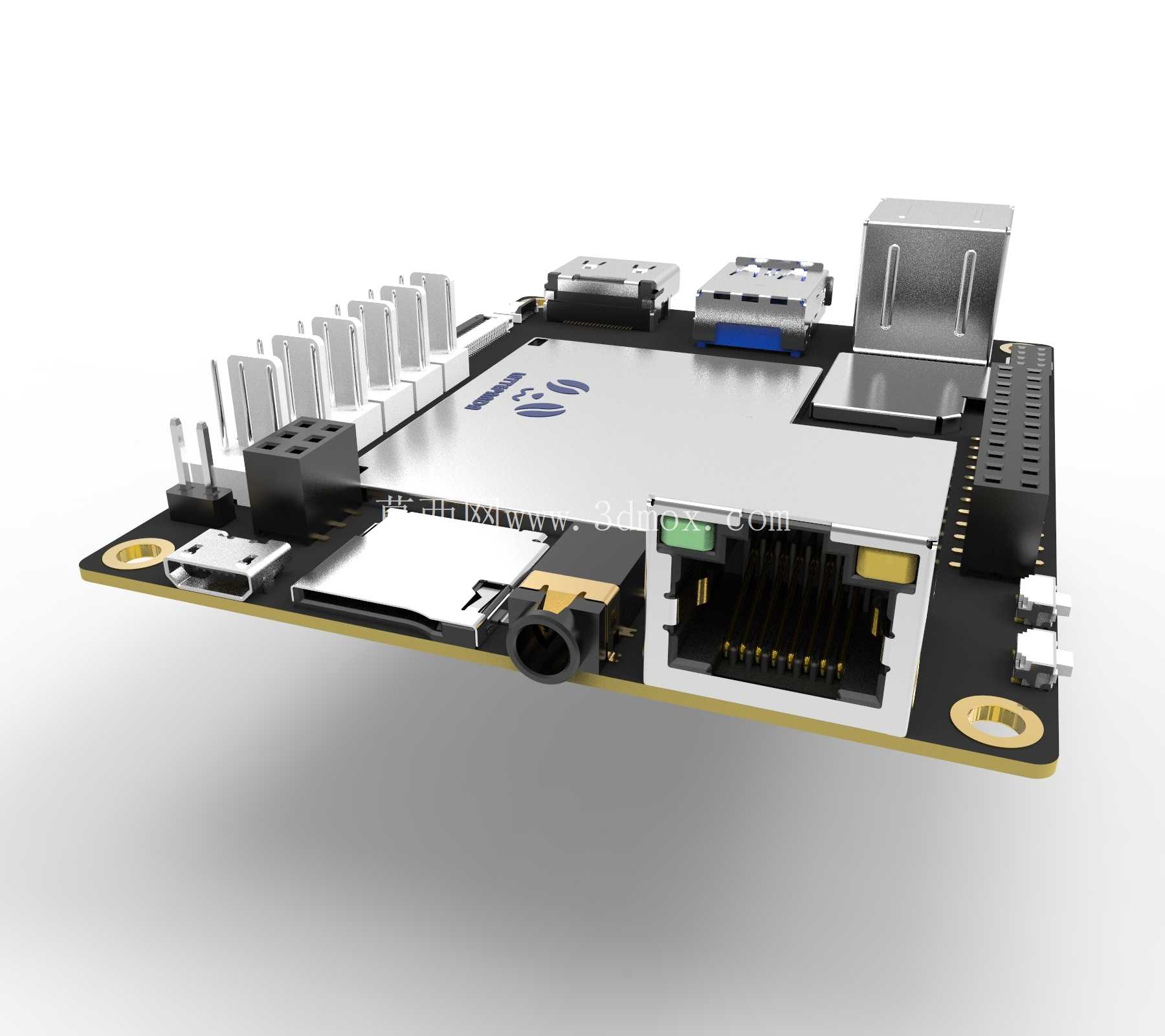

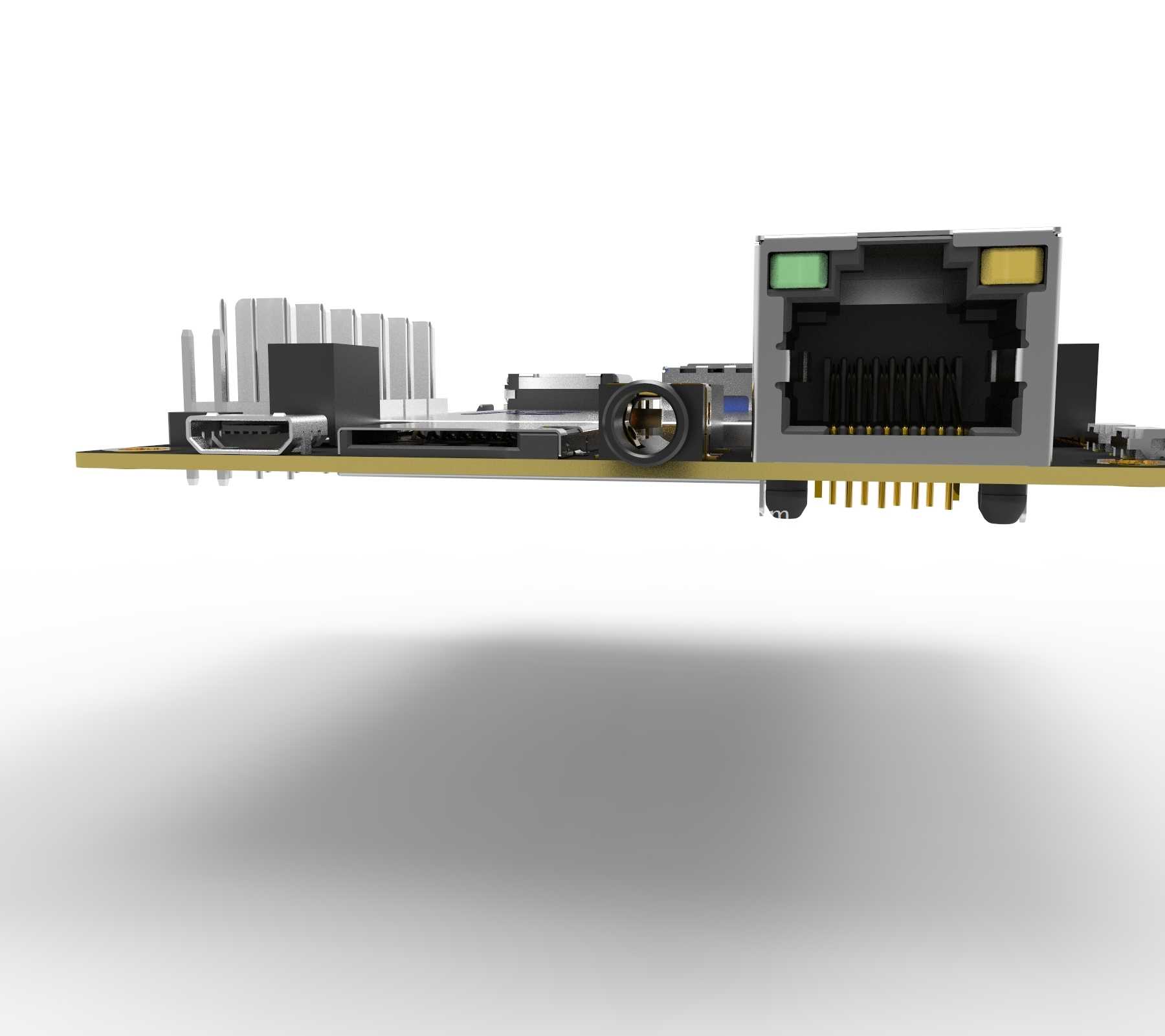

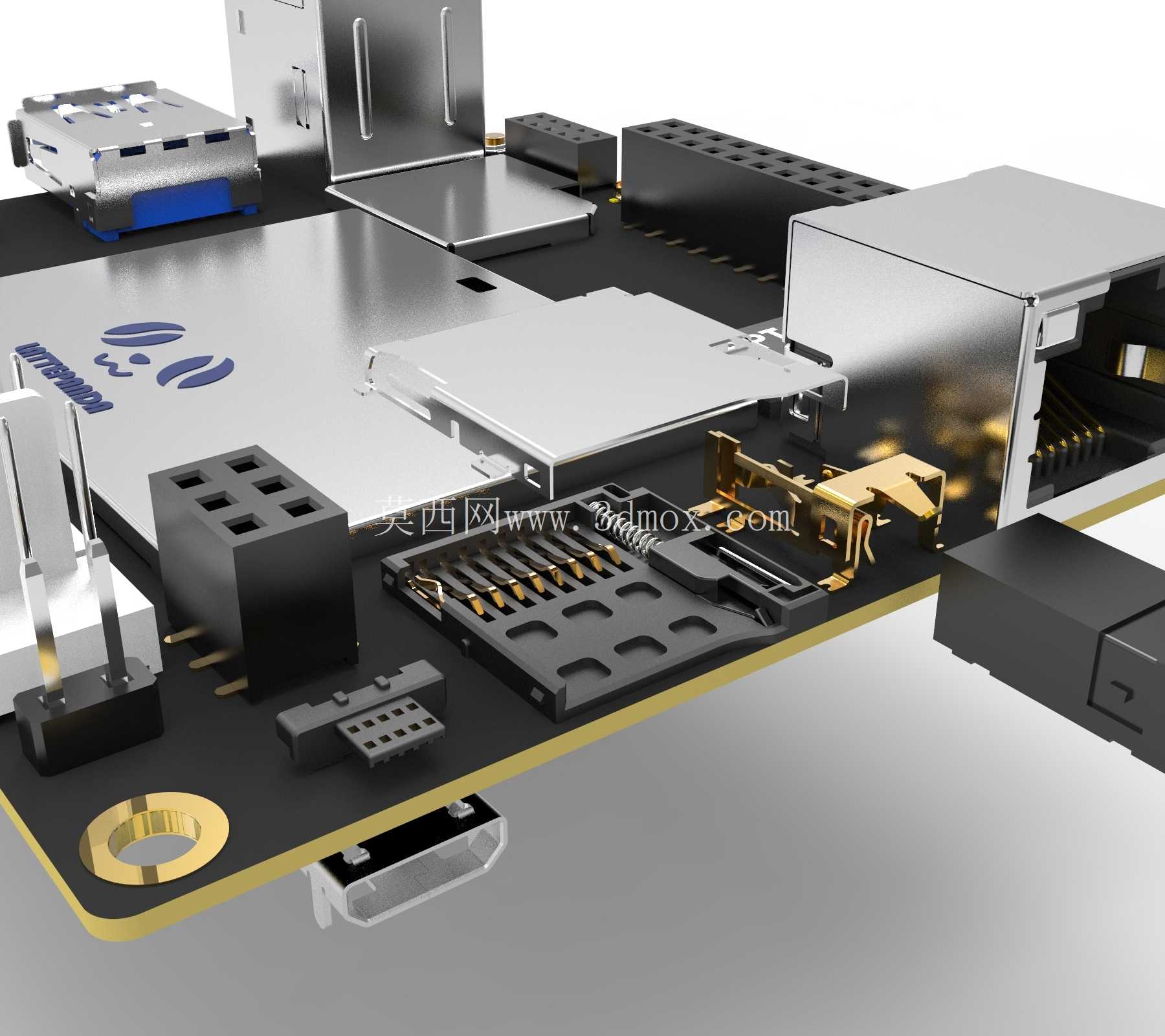

在建模过程中,针对板载的电源接口、音频接口、MicroSD卡槽这类容易被忽略的小尺寸接插件,也做了完整的结构还原,包括接口的插拔方向、周边的避让空间,比如电源接口的插头插入深度、插头外壳的直径都做了对应尺寸的建模,避免外壳设计时挡住插头插拔。开发板上的状态指示灯位置、复位按键的凸起高度也做了精准还原,做外壳导光柱、按键开孔的时候可以直接对位,不需要后期调整位置。从安装边界来看,整个开发板的长宽尺寸、板厚、最高元件高度(也就是处理器散热片的顶面高度)都做了精准控制,在做紧凑型设备的内部布局时,可以直接把这个模型作为基准件,排布电池、扩展模块、连接线的空间,计算整机的最小内部尺寸,避免空间浪费或者内部元件挤压。

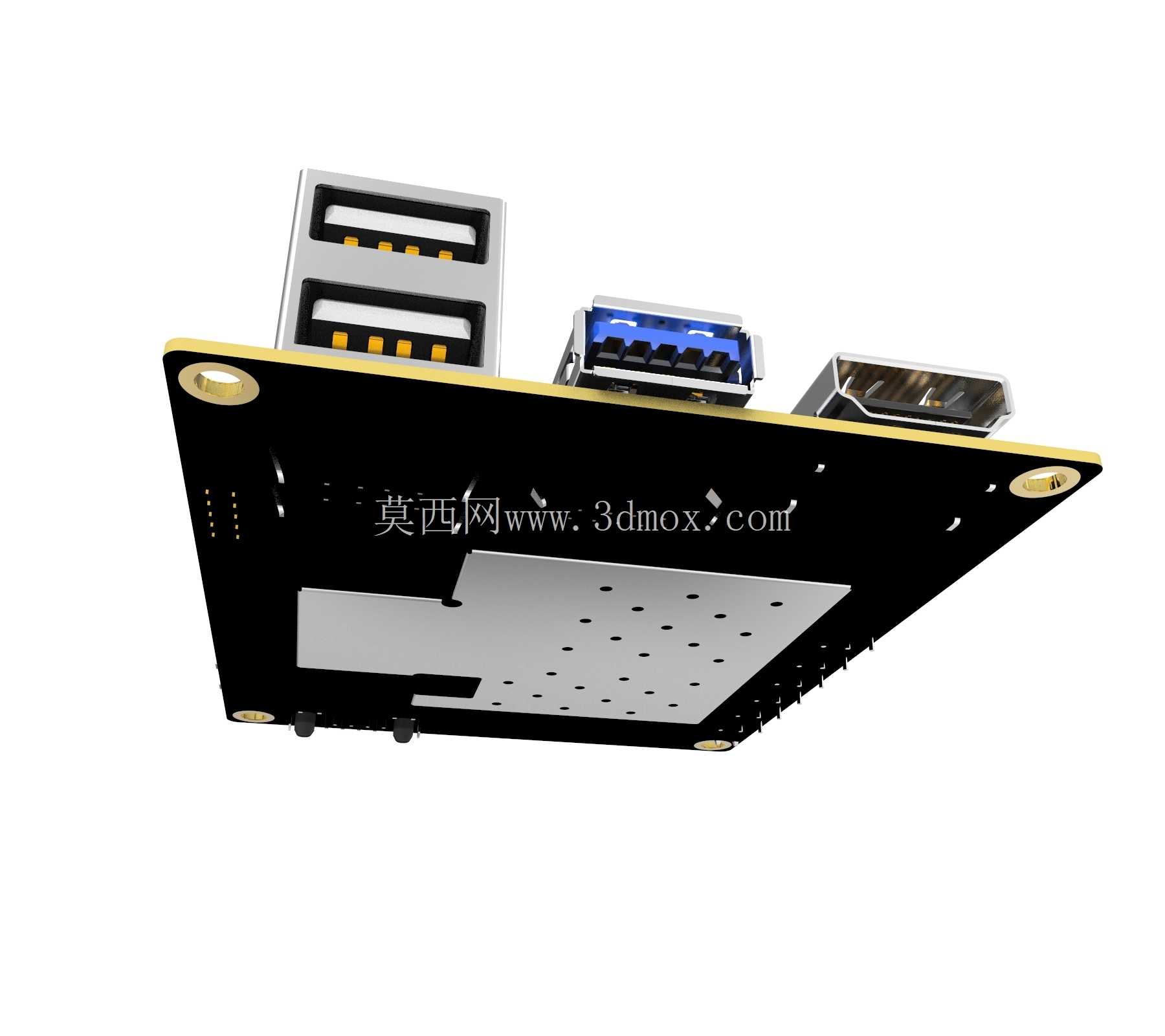

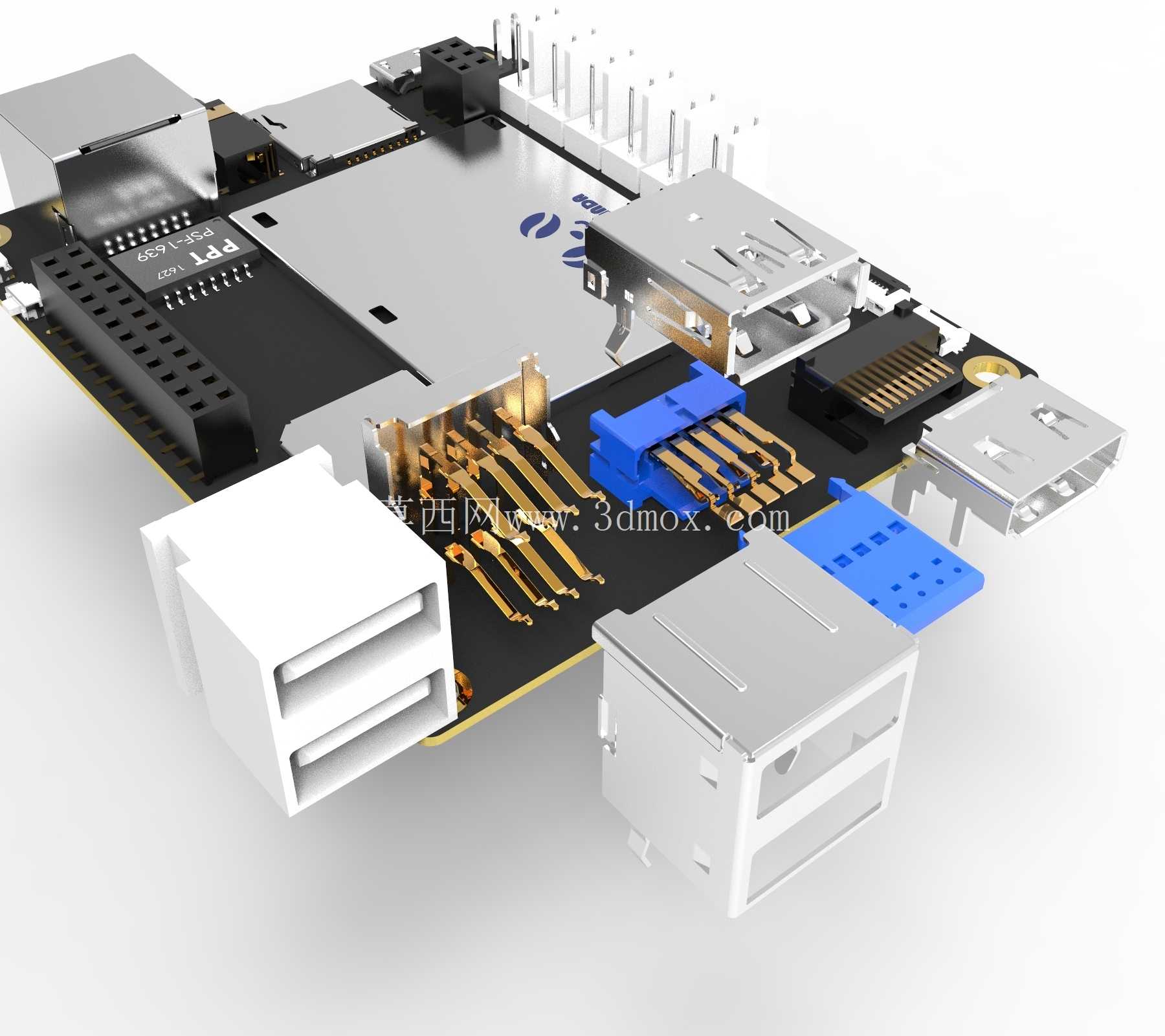

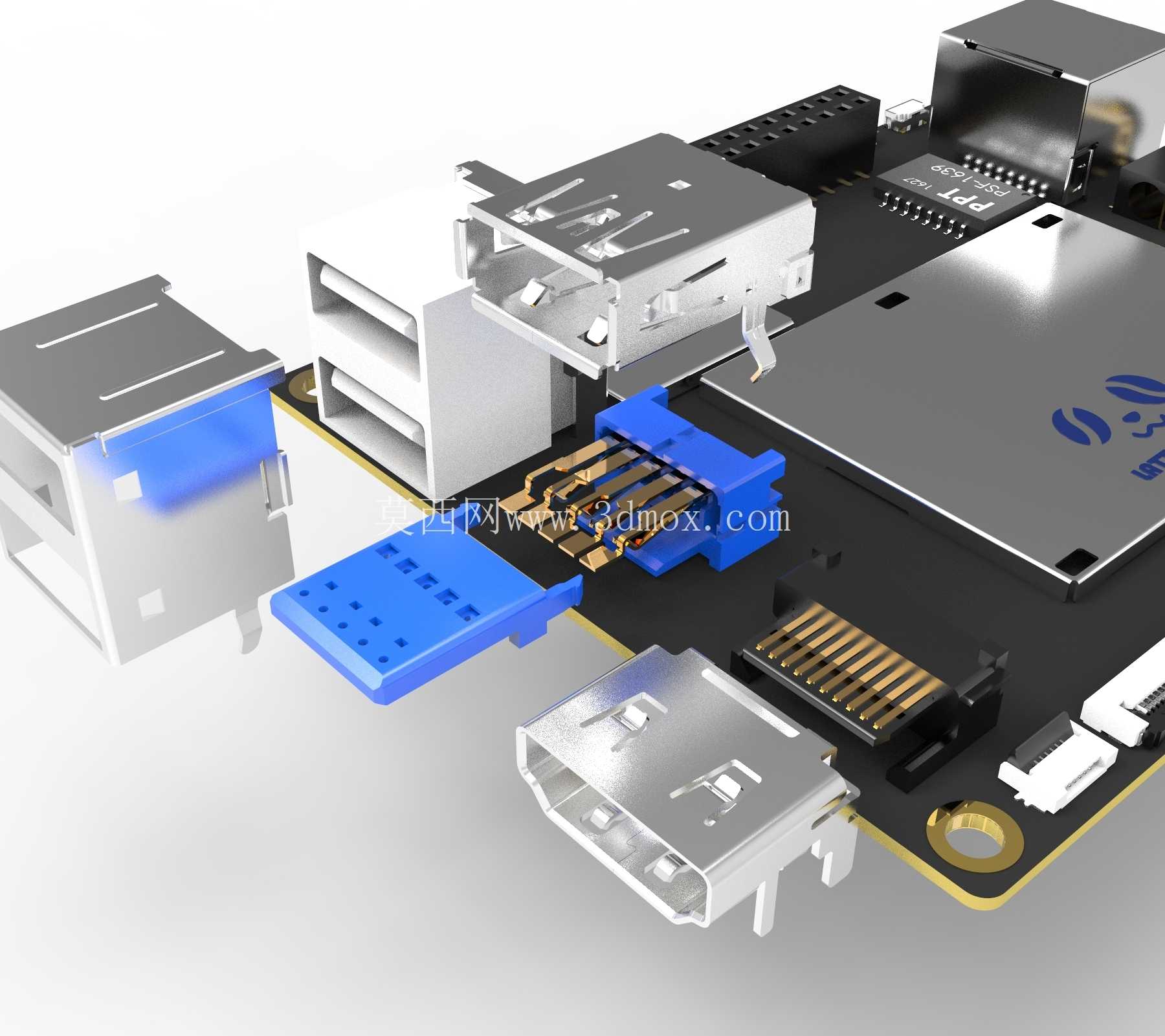

另外针对板载的无线模块区域、蓝牙天线的净空区也做了对应的结构标注,在设计金属外壳的时候,可以直接参考模型上的净空范围预留天线开窗位置,避免屏蔽无线信号。在做结构重建的时候,没有简化板载的接插件细节,每个接口的卡扣、定位柱、焊脚位置都做了还原,比如USB接口的金属外壳固定脚、以太网口的弹片位置,这些细节在做高可靠性设备设计的时候,直接影响到接插件的固定强度和插拔寿命,精准的模型可以帮助结构工程师提前评估接插件的受力情况,设计对应的加强筋或者支撑结构。对于开发板背面的焊盘凸起、贴片元件的高度也做了对应还原,在做背装式固定结构或者背部扩展模块的时候,可以准确预留背面的间隙,避免元件被压坏。
这类开发板常被用在小型自助终端、智能机器人控制核心、便携式检测设备里,不同的应用场景对安装方式、接口朝向的要求不同,精准的三维模型可以让工程师快速调整安装支架的设计,适配不同的安装姿态,比如立式安装、卧式堆叠安装的时候,都可以通过模型快速检查接口的朝向是否方便接线,排针的位置是否方便扩展模块连接。建模过程中还考虑了生产装配的公差配合,所有接插件的安装位、固定孔的位置都预留了合理的公差带,在实际加工配套结构件的时候,不会因为模型的绝对尺寸导致装配过紧或者间隙过大的问题。比如排针与扩展板的插孔配合,模型里的排针直径按照实际插针的公称尺寸做了轻微的负公差预留,方便扩展板的插拔对位;固定孔的孔径按照M2.5铜柱的安装尺寸做了适配,保证铜柱可以顺利拧入不会出现滑牙或者孔位不对的问题。
- 全部评论(0)
- 模板大小: 104.12 MB
- 售价:5金币
- 下载次数: 2605
- 系统要求: STEP / IGES,KeyShot,Other,Rendering
- 软件分类: 通用机械零部件
