家用滚筒式不锈钢外壳洗衣机结构设计

　　这款滚筒式洗涤设备的三维结构设计，首先围绕家用场景的安装适配需求展开，常规嵌入橱柜安装时，机身宽度控制在600mm标准模数区间，深度预留550-600mm的安装余量，高度匹配850mm的通用台面高度，机身底部预留20mm的可调支脚调节空间，可适配地面10mm以内的平整度误差，避免安装后出现机身晃动、运行异响的问题。从实际使用场景来看，该结构主要面向家庭日常织物洗涤需求，可适配棉麻、化纤、羊毛等多种材质织物的洗涤工况，机身正面的舱门采用大直径开口设计，取放大件织物如床单、被罩时无需过度弯折，舱门密封圈的安装位预留了3mm的压缩余量，可保证洗涤过程中舱门位置的密封性能，避免高水位运行时出现渗水问题。

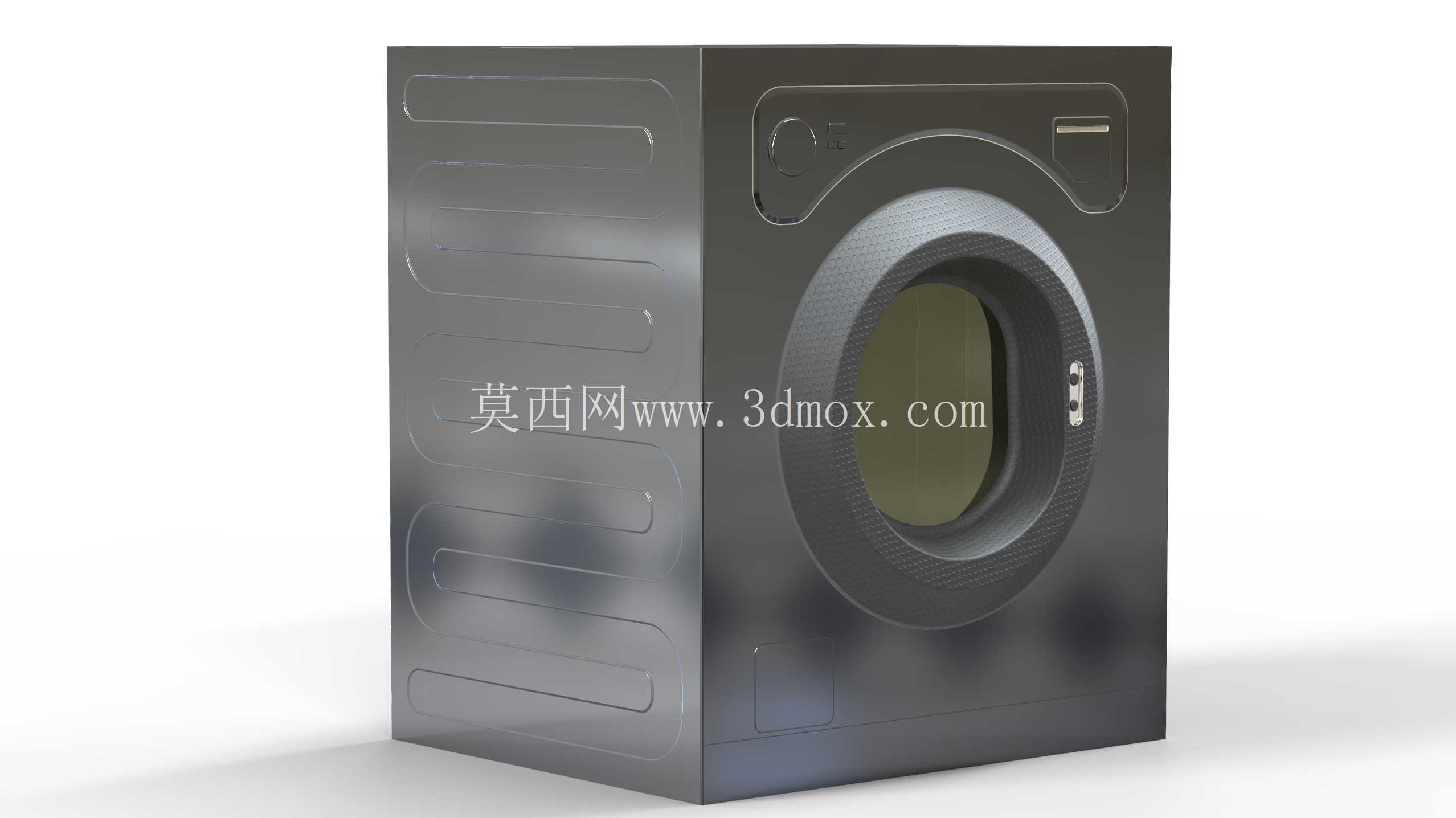

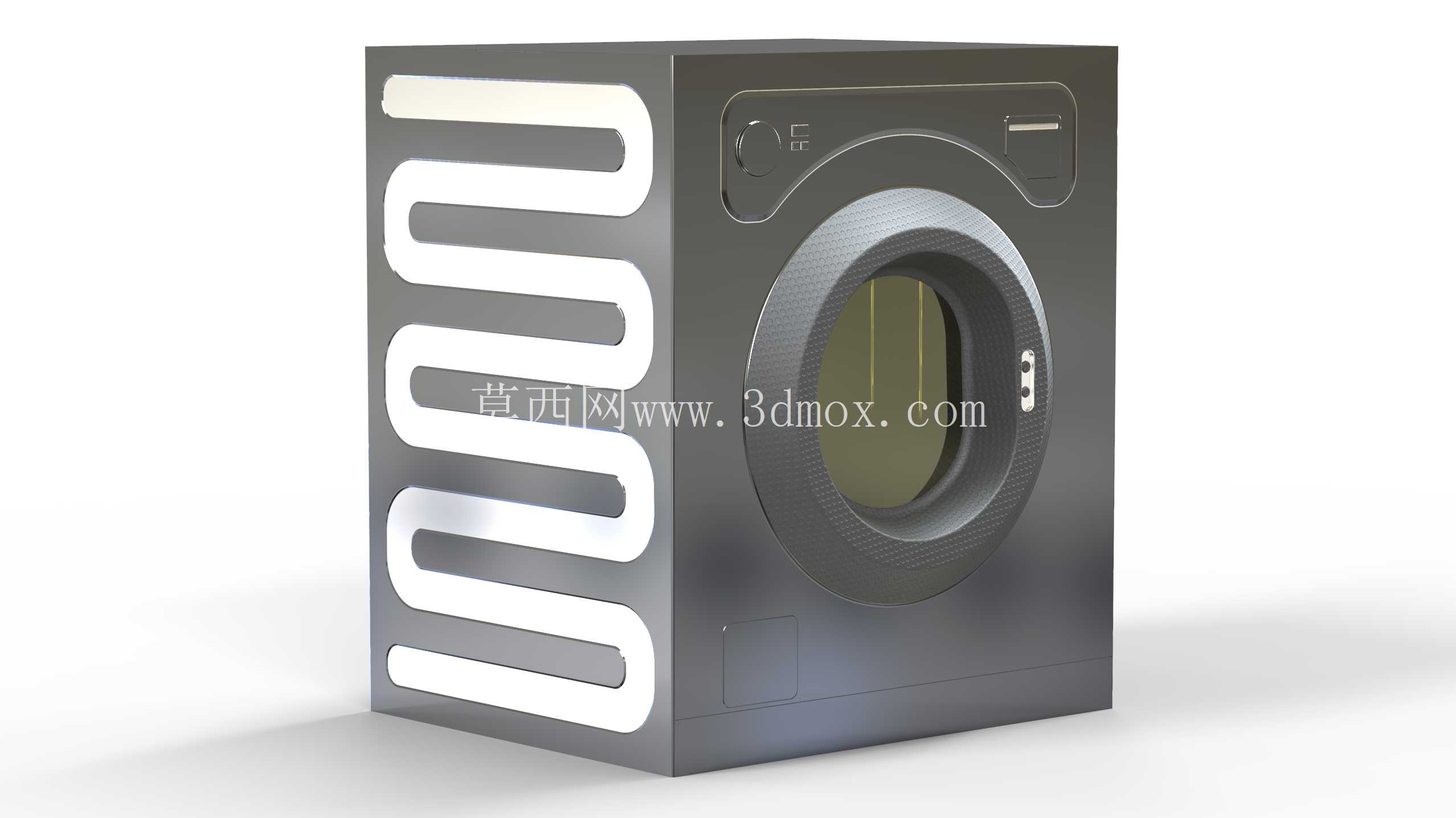

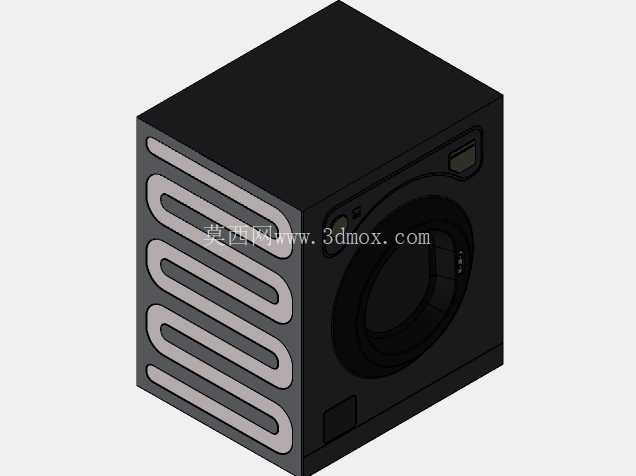

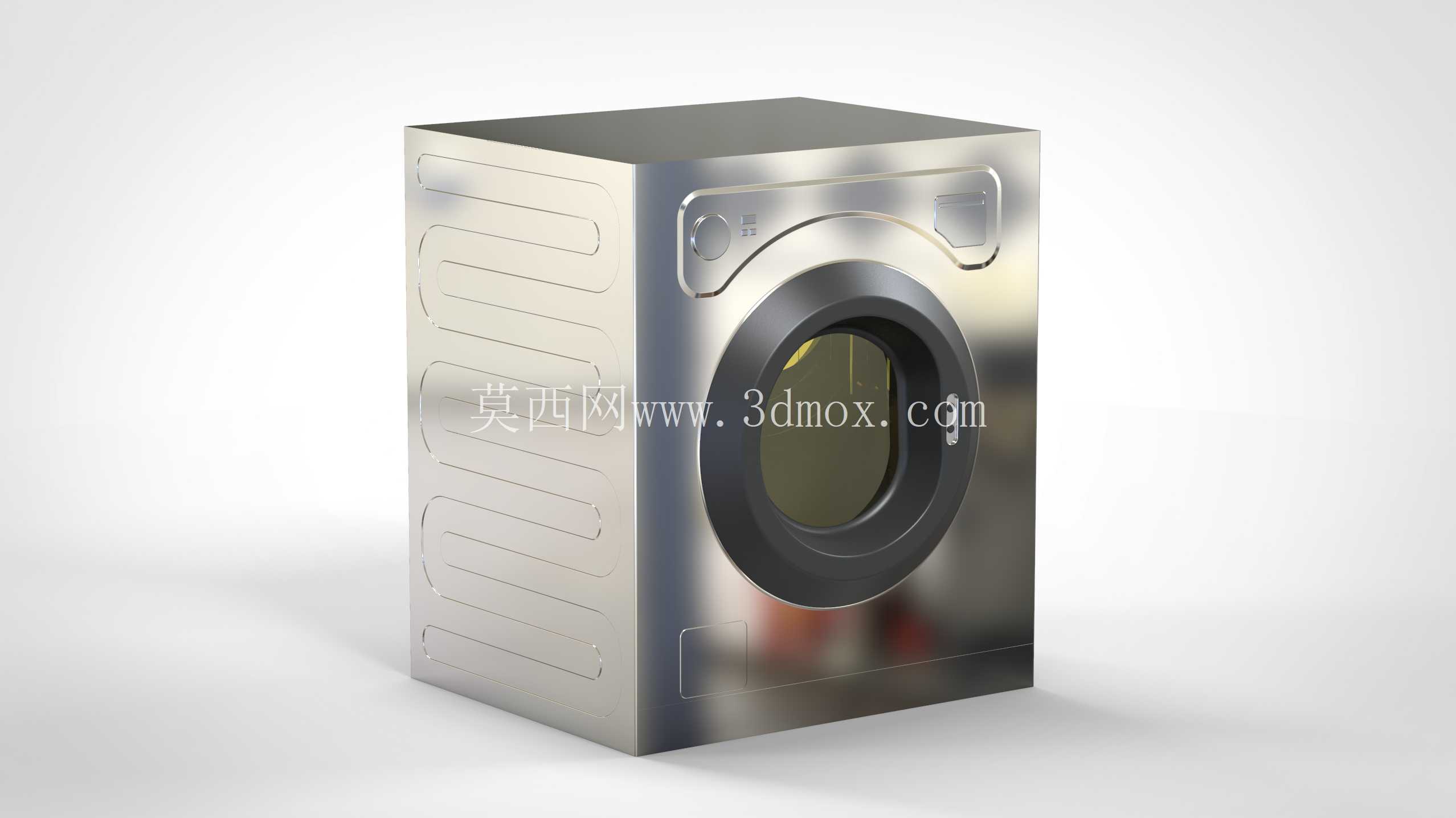

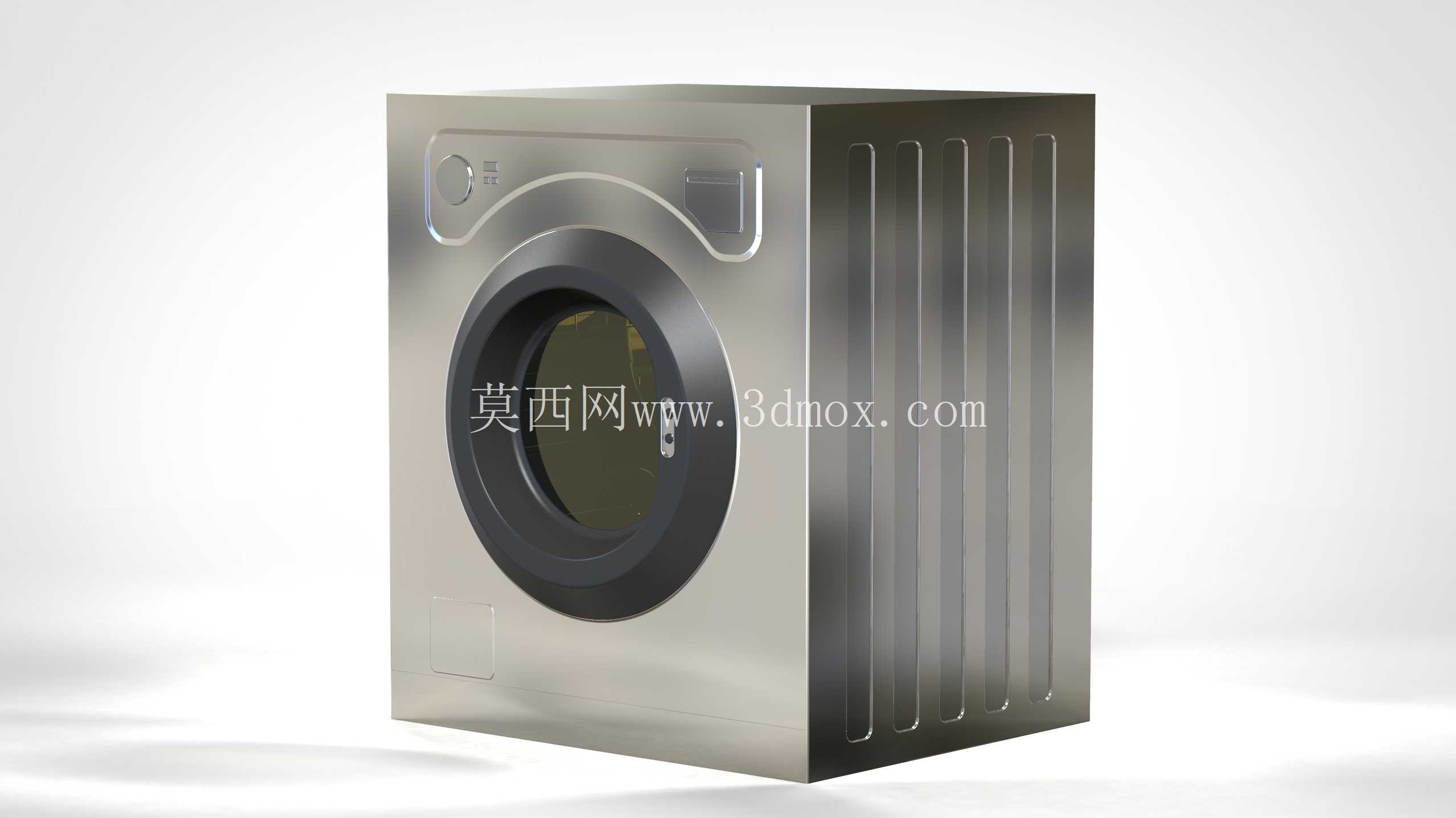

　　设计过程中，外壳采用不锈钢钣金折弯成型工艺，侧面的加强筋结构并非装饰性设计，而是通过等距排布的内凹压型，提升0.8mm厚度不锈钢板材的结构刚性，在设备高速脱水阶段，筒体转速达到1200-1400rpm时，可有效降低外壳的共振幅度，减少运行过程中的结构噪音。正面控制面板区域采用下沉式设计，将操作按键、显示模块的安装位集成在同一钣金平面上，减少后续装配时的拼接缝隙，同时避免日常使用时清洁液、水渍渗入控制腔体内造成电路故障。舱门的观察窗采用钢化玻璃与塑料边框包胶结构，铰链安装位在机身正面左侧预留了三个M6的螺丝固定孔位，可支持左右开门方向的改装适配，满足不同户型安装空间的开门方向需求。

　　内部结构的安装边界设计上，筒体的悬挂系统固定位分布在机身顶部的四个加强梁位置，每个固定位预留了15mm的减震弹簧安装行程，可抵消筒体高速运转时产生的径向跳动，避免筒体与外壳发生运动干涉。底部的配重块安装位设计为下沉式结构，将水泥配重块的安装位置降低至机身底部100mm高度区间，可有效降低整机的重心位置，提升高速脱水时的整机稳定性，避免设备出现移位问题。进水电磁阀、排水泵的安装位集中在机身背部右下角区域，统一预留了标准水管接头的安装空间，背部的进水管、电源线出线位都设计有橡胶护圈，避免管线与钣金锐边接触造成磨损漏电风险。

　　从钣金加工的工艺角度来看，整个外壳的拼接采用点焊加密封胶的工艺，所有折弯边都预留了0.2mm的折弯回弹余量，保证拼接时的缝隙均匀度控制在0.5mm以内，外壳表面的拉丝纹理方向统一沿竖直方向排布，日常使用时擦拭清洁不易残留水渍痕迹。顶部的台面安装位预留了4个卡扣固定位，无需额外打螺丝即可完成台面的装配，后续维修时拆卸更加便捷。机身底部的四个可调支脚采用螺纹调节结构，调节行程为0-20mm，支脚底部设计有橡胶防滑垫，可增大与地面的摩擦力，进一步降低运行时的震动传递。

　　在功能结构的适配设计上，洗涤剂盒的安装位在正面左上角区域，采用三格分隔结构，分别对应预洗洗涤剂、主洗洗涤剂、柔顺剂的投放需求，洗涤剂盒的出水通道采用倾斜式设计，可保证进水时洗涤剂能够被完全冲刷进入筒体，无残留积液问题。门封圈的安装卡槽设计为双层卡扣结构，安装时可紧密卡在筒体前法兰与外壳前板之间，密封唇口与舱门玻璃的接触压力均匀，避免长期使用后出现密封失效漏水的问题。整个结构的设计过程中，所有零部件的安装间隙都经过运动仿真校核，保证筒体在最大振幅工况下，与外壳、管路、线路之间的最小安全间隙大于10mm，杜绝运行过程中出现零部件碰撞、管线磨损的问题。
