入耳式有线耳塞外观结构三维数模

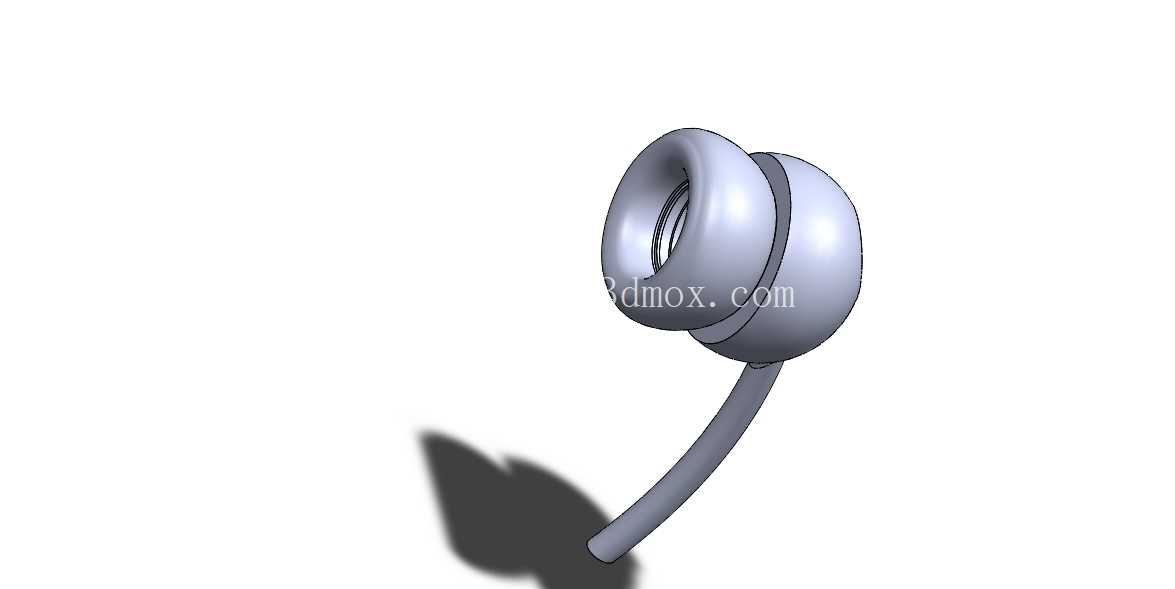

　　这款入耳式有线耳塞的三维数模，完整还原了消费级音频配件的典型结构特征，建模过程中优先考虑了日常佩戴场景下的人体工学适配逻辑，同时兼顾了声学结构的空间预留需求。从实际应用场景来看，这类耳塞广泛适配于移动音频播放、语音通话、便携设备音频输出等日常使用场景，既可以作为消费电子成品的配套结构件用于产品开发阶段的结构验证，也可以作为音频配件设计的参考基准，帮助结构工程师快速梳理入耳式配件的设计逻辑。

　　从功能特性来看，模型完整呈现了耳塞的两个核心组成部分：入耳腔体部分与出线尾柄部分。入耳腔体采用圆润的类椭球曲面造型，曲面过渡全程保持G2连续，没有尖锐棱角，这一设计首先是为了适配人体耳甲腔的内部轮廓，降低长时间佩戴的异物感，同时曲面的顺滑过渡也能减少注塑生产过程中的脱模阻力，避免出现粘模、拉伤等生产缺陷。腔体前端的出声管位置做了同轴度约束，管体内径预留了足够的空间用于安装阻尼网与发声单元，出声管的外径尺寸匹配市面通用的硅胶耳塞套安装公差，能够兼容常规尺寸的替换耳塞套，不需要额外开模定制配件。腔体与尾柄的衔接位置做了渐变收窄的过渡结构，既避免了直角转折带来的应力集中问题，也能让线材出线位置的弯折角度更贴合耳郭下方的自然弧度，减少日常使用中线材弯折导致的内部线芯断裂风险。

　　设计思路上，这款模型没有做多余的装饰性结构，整体走实用化的结构设计路线。腔体的壁厚控制在均匀的1.2mm，符合常规ABS或者PC材质注塑成型的壁厚要求，不会出现壁厚不均导致的缩痕、填充不满等问题，腔体内部预留了10mm直径的发声单元安装位，同时在腔体尾部预留了调音孔的结构位置，能够满足动圈发声单元的声学空间需求，不需要额外对内部结构做二次修改。尾柄部分的长度控制在15mm，出线孔位置做了圆角过渡，同时预留了线卡的安装槽位，能够固定线材外皮，避免线材拉扯时直接作用在发声单元的焊盘上，提升产品的拉扯使用寿命。

　　从安装边界与尺寸约束来看，整个耳塞模型的最大外轮廓尺寸控制在18mm×16mm×22mm范围内，整体重量按照PC材质估算控制在5g以内，符合入耳式耳塞的轻量化佩戴要求。模型的分模线设置在腔体最大轮廓线位置，分模面没有倒扣结构，不需要设计复杂的抽芯滑块就能完成注塑生产，能够有效降低模具开发成本。出线尾柄的内孔直径设置为2.2mm，能够兼容常规的3芯或者4芯漆包线外皮穿入，同时尾柄末端做了0.3mm的倒角，方便线材组装时的穿入操作，提升组装工序的效率。腔体内部的发声单元安装位做了0.1mm的安装间隙，配合环形的超声焊接筋位，能够通过超声焊接工艺完成前后腔体的密封固定，不需要额外使用胶水粘接，既提升了生产效率，也能保证腔体的声学密封性，避免出现漏音影响音质表现的问题。

　　在结构细节处理上，模型的所有外露边缘都做了R0.2以上的圆角处理，避免生产过程中出现锋利毛边，提升用户佩戴时的触感舒适度。出声管的前端做了一圈0.5mm宽的限位凸台，能够卡住硅胶耳塞套的根部，避免耳塞套在佩戴或者摘取过程中脱落。腔体侧面的曲面弧度经过反复调整，能够贴合多数用户的耳屏与对耳屏之间的轮廓，佩戴时不需要额外的支撑结构就能保持稳定，日常走路、轻度运动时不会轻易滑落。整个模型的结构没有冗余设计，所有特征都服务于实际使用与生产需求，既可以作为入门级音频配件设计的参考模板，也可以直接导入仿真软件做佩戴舒适度的力学仿真，或者用于注塑模具的分模设计参考，帮助结构工程师减少重复建模的工作量，快速完成同类产品的方案迭代。
