三链轮闭环传动链条机构三维设计

项目分类:通用机械零部件 发布时间:2025-02-16 ID:929482
  • 三链轮闭环传动链条机构三维设计
  • 三链轮闭环传动链条机构三维设计
  • 三链轮闭环传动链条机构三维设计

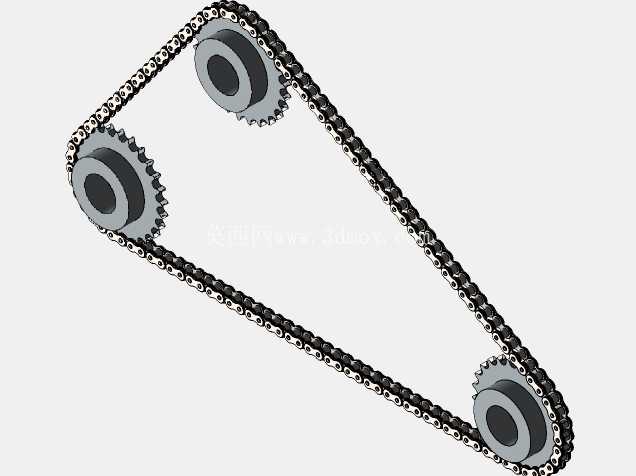

  这套三链轮配合闭环滚子链的传动结构,在轻工输送线、小型动力传输工位、非标自动化设备的动力分流场景中十分常见,区别于常规两链轮定比传动的布局,三个链轮呈三角点位排布的设计,核心是为了适配设备内部局促的安装空间,在有限的腔体内部完成动力的转向与分路传递,避免额外增加齿轮转向组带来的成本累积与装配误差。从实际工况适配来看,链传动本身具备的无弹性滑动、平均传动比准确的特性,让这套结构可以用在对传动同步性有基础要求的工位,比如小型包装设备的进料辊组同步驱动、工装板输送线的动力传递,不需要像皮带传动那样频繁调整张紧力,也能适应多粉尘、少量油污的车间环境,日常维护仅需定期补充润滑脂即可,不需要复杂的维保工序。

  设计过程中首先要敲定的是三个链轮的中心距边界,三个安装轴的点位需要根据设备内部的预留安装孔位确定,既要保证链条包角满足最小传动要求——主动轮的包角不能低于120度,避免负载下出现跳齿、脱链的问题,也要控制链条的悬垂度在合理区间,过长的自由边会导致传动过程中出现链条抖动,带来额外的动载荷与噪音,必要时可以在链条松边加装可拆卸的张紧导板,不过这套三角排布的结构本身已经通过点位布局优化了张紧量,常规工况下不需要额外加装张紧装置,能减少零件数量。

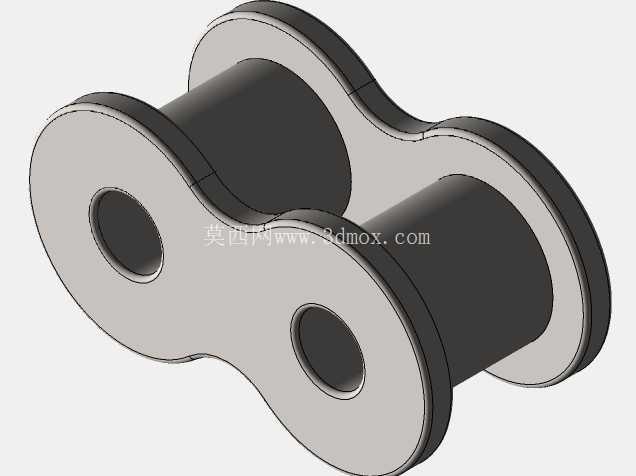

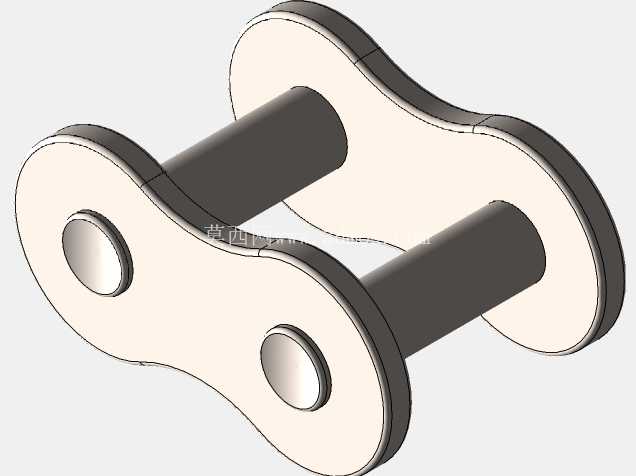

  链轮的齿形采用的是标准三圆弧一直线齿槽形状,这种齿形的优势在于啮合时的接触应力更小,链条滚子进入和退出齿槽的过程更顺滑,能有效降低啮合冲击,延长链条和链轮的使用寿命,链轮的轮毂部分做了台阶式设计,轴孔根据常用的安装轴径预留了键槽位置,装配时可以通过平键传递扭矩,端面预留的螺纹孔可以配合轴端挡圈完成轴向定位,避免运转过程中链轮出现轴向窜动。配套的链条是标准短节距精密滚子链,链板的厚度、滚子的直径都和链轮齿距做了匹配校验,装配时链条的接头采用弹簧卡式连接片,方便后期拆装维护,不需要专用的拆链工具就能完成链条的更换。从安装边界来看,三个链轮的中心距公差需要控制在±0.1mm范围内,轴的平行度公差要控制在0.05mm/100mm以内,否则会出现链条偏磨、单侧受力过大的问题,加速链条和链轮的磨损,整套结构的外轮廓尺寸可以根据设备的实际安装空间调整链轮的齿数和链条节数,小齿数链轮适合高速比的传动场景,大齿数链轮则适合低速大扭矩的动力输出,在选型时可以根据输入转速、传递扭矩的参数灵活调整。

  实际应用中,这套结构还可以通过调整其中一个链轮的位置来实现不同的传动比输出,满足同一台设备上不同工位的转速需求,不需要额外增加变速机构,能有效压缩设备的整体体积,在小型食品加工设备、电子元器件组装输送线、小型农机的动力传输部位都能看到类似的布局,相比齿轮传动,链传动的中心距适应范围更大,不需要严格的中心距公差控制,加工和装配的难度更低,成本也更有优势,同时在低速重载的工况下也能稳定工作,不会像皮带传动那样出现打滑丢转的问题。建模过程中对链条的每一节链板、滚子、销轴都做了可动装配校验,模拟了实际运转过程中链条和链轮的啮合轨迹,确保在整个运动行程内不会出现干涉、卡滞的问题,链轮的齿根部分做了微小的倒角处理,避免装配时链条滚子和齿根边缘出现剐蹭,轮毂的退刀槽尺寸也符合机械加工的工艺要求,不需要后续额外的钳工修整就能直接投入生产加工。
