螺旋式家用节能荧光灯三维结构设计

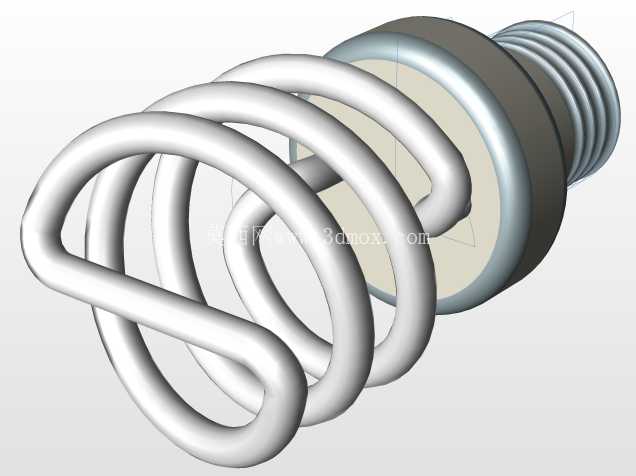

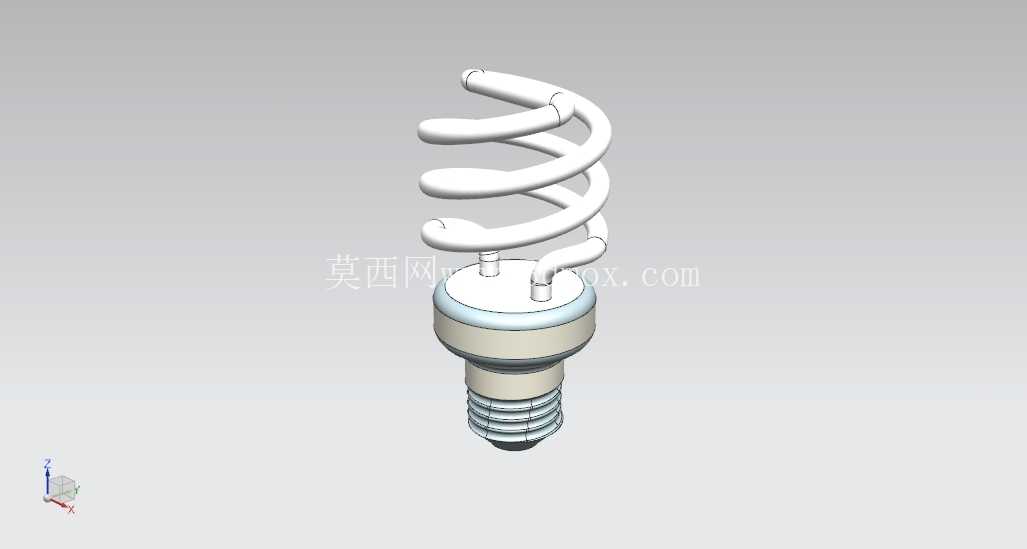

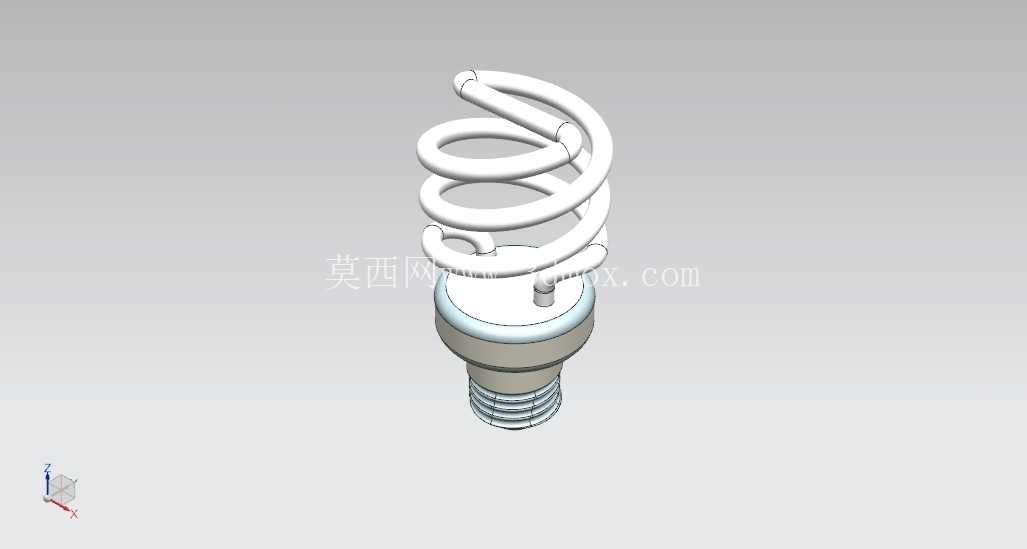

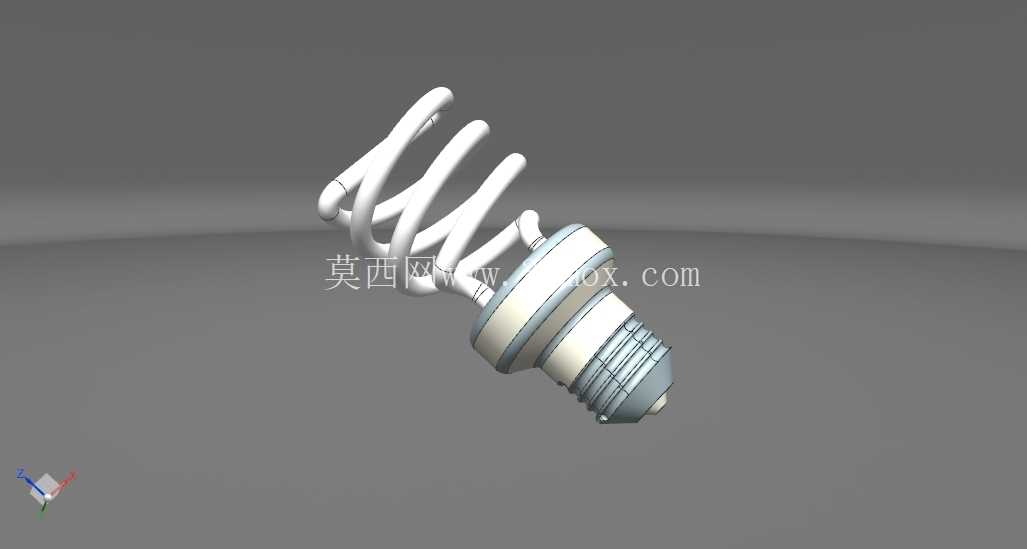

　　日常民用照明场景中，紧凑型荧光灯的结构设计直接决定装配适配性与使用可靠性，这款螺旋式节能荧光灯的三维建模完全围绕实际安装与使用需求展开，没有冗余的装饰性结构。从安装边界来看，灯头采用标准E27螺口规格，螺纹段外径27mm，总长度控制在22mm范围内，可直接适配国内绝大多数民用螺口灯座，安装时旋入深度不超过18mm即可保证电气接触可靠，不会出现灯座内部触片受压过度变形的问题。螺旋灯管部分采用三螺旋紧凑排布，整体最大外径48mm，灯管从灯座塑料基座向上螺旋延伸的总高度为75mm，整灯装配完成后总高度110mm，安装后不会突出普通吸顶灯、台灯灯罩的内部容纳空间，适配绝大多数家用照明灯具的安装尺寸要求。

　　设计过程中优先考虑灯管与基座的连接可靠性，灯管末端与塑料基座的衔接处做了环形限位凸台，装配时灯管引脚穿过基座上的定位孔后，通过耐高温密封胶填充固定，既可以保证灯管安装后不会出现晃动偏移，也能避免使用过程中灰尘、蚊虫进入基座内部影响电气元件寿命。螺口灯头与塑料基座之间采用卷边压合工艺连接，建模时还原了压合处的环形咬合结构，灯头顶部的中心触点做了0.8mm的凸起设计，保证与灯座内部触片的接触压力维持在合适范围，既不会因为接触压力过小导致接触不良打火，也不会因为压力过大造成灯座触片永久变形。

　　从实际使用场景出发，这款节能灯的螺旋结构设计相比传统U型管结构，在相同的外形尺寸下可以排布更长的荧光灯管，有效提升发光效率，同时螺旋形态的灯管发光角度更均匀，不会出现U型管两侧明暗差过大的问题。建模时还原了灯管管壁1.2mm的均匀壁厚，灯管内部的放电空间连续无断点，符合荧光灯的生产工艺要求，塑料基座部分的壁厚控制在1.8mm，既可以满足结构强度要求，也能控制整体重量，整灯总重量不超过80g，安装在普通吊灯灯座上不会因为自重过大导致灯座受力变形。

　　结构设计阶段还考虑了生产装配的工艺性，所有零件均采用回转体加螺旋扫掠的基础特征构建，没有复杂的倒扣结构，塑料基座可以直接采用注塑工艺一次成型，不需要额外的抽芯滑块，能够有效降低模具开发成本。灯头的金属外壳采用拉伸工艺成型，螺纹段的牙距为1.8mm，符合通用螺口灯头的标准规范，装配时可以通过自动化拧装设备完成灯头与基座的压合组装，适配规模化生产的流水线作业要求。

　　在散热结构的处理上，塑料基座与螺口灯头的衔接处预留了0.3mm的环形缝隙，灯管工作时产生的热量可以通过该缝隙形成微弱的空气对流，避免基座内部温度过高导致电子元件老化加速，同时螺旋灯管的排布间隙保持在5mm以上，相邻灯管管壁之间不会因为距离过近造成热量堆积，有效延长整灯的使用寿命。建模过程中所有配合面的公差均按照民用灯具的通用装配要求设定，螺口配合采用H7/g6的间隙配合，保证安装旋转时顺畅无卡滞，灯管与基座的定位孔配合采用H8/h7的过渡配合，既方便装配时的定位，也不会出现配合间隙过大导致密封胶填充不均匀的问题。
