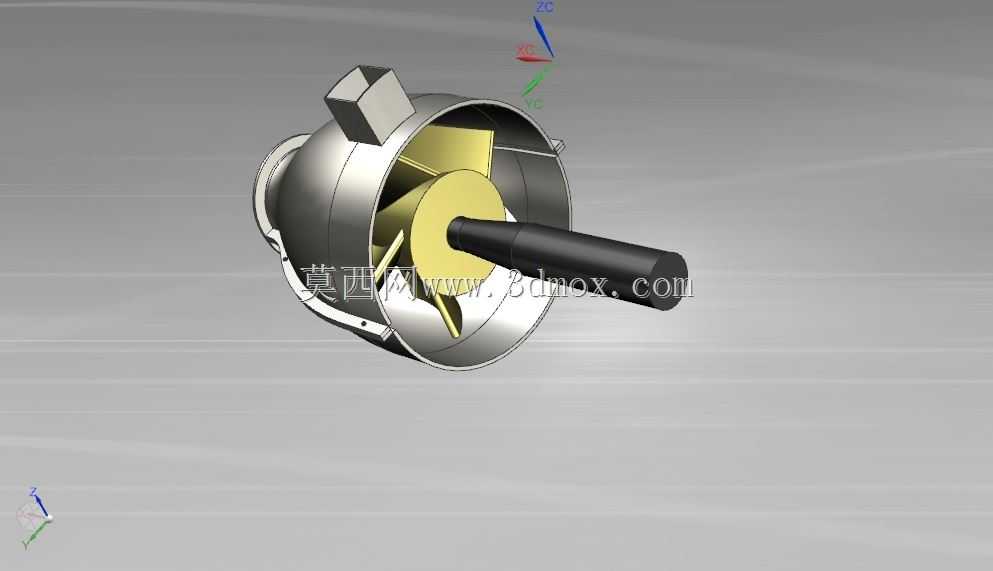

剖视结构叶轮组件机械结构设计

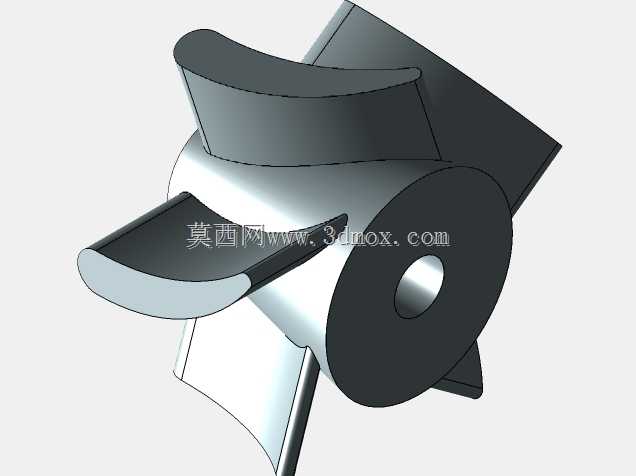

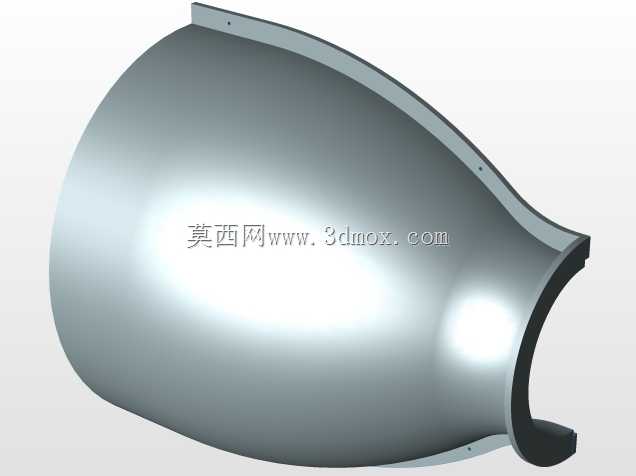

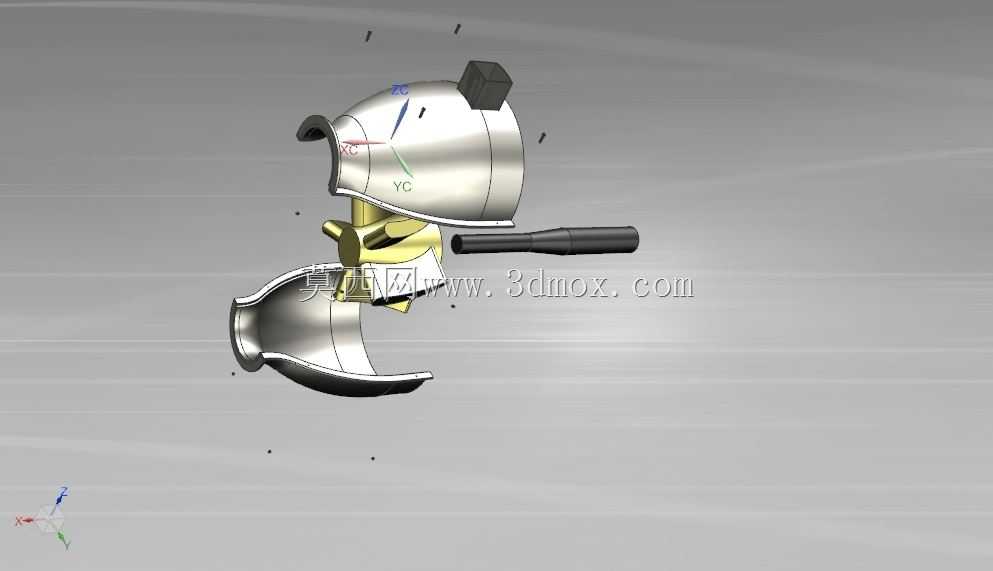

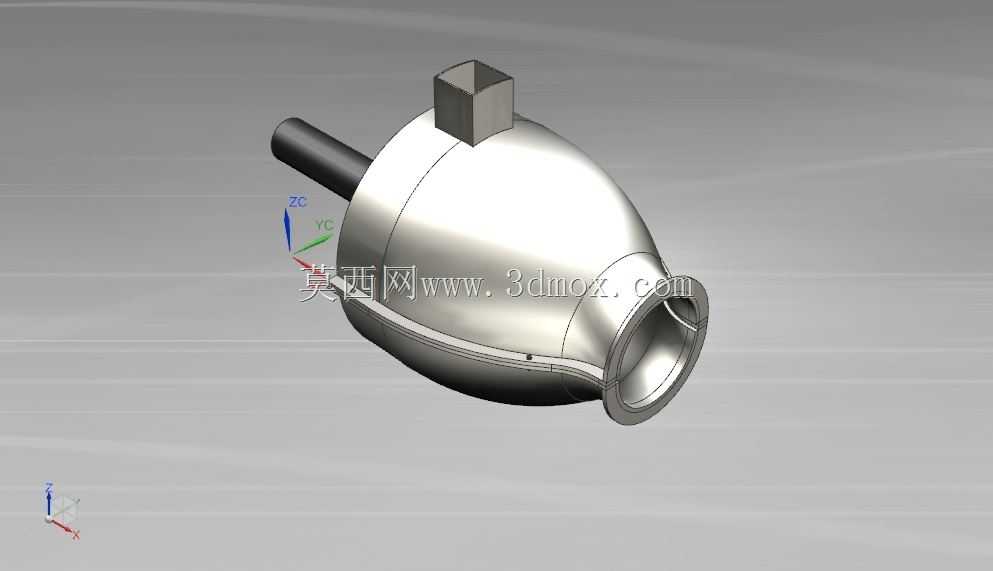

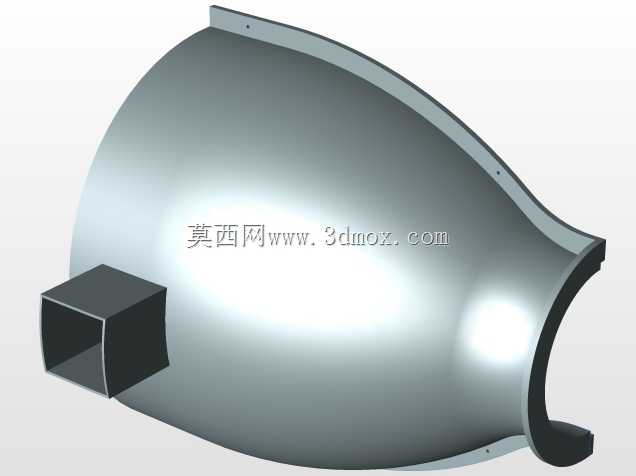

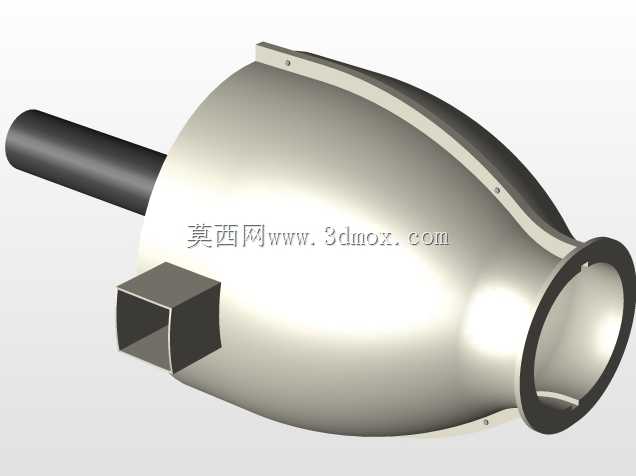

这套叶轮组件的结构设计，核心围绕流体输送类设备的核心做功单元需求展开，在小型流体增压、循环输送场景中，这类组件是决定设备运行效率与稳定性的核心部分。从结构组成来看，整套组件拆分后包含上下对合的壳体结构、做功叶轮以及动力传递轴三个核心部分，壳体采用对合式设计，既能够形成封闭的流体流道，也为内部叶轮提供稳定的运转防护空间，同时壳体上预留的安装定位结构，能够直接与设备的进出流道、动力端支座完成对接，不需要额外设计转接结构，降低整机装配的复杂度。叶轮作为核心做功部件，采用曲面叶片的结构设计，叶片的曲面弧度经过流体走向适配，在运转过程中能够平稳带动腔体内的流体形成定向流动，减少流体在腔体内的紊流与冲击损耗，同时叶轮与轴的连接部位采用定位配合结构，能够保证运转过程中叶轮与轴的同轴度，避免高速运转下出现偏心振动的问题。动力传递轴从壳体一侧的轴孔穿出，轴与壳体的配合部位预留了密封件安装空间，实际装配时可根据输送介质的特性选配对应密封结构，防止流体从轴隙泄漏。在安装边界的设计上，上下壳体的对合面设置了均匀分布的连接点位，装配时通过紧固件完成锁紧即可保证壳体的密封性能，壳体的外部轮廓采用圆弧过渡设计，既能够减少壳体本身的应力集中点，也能缩小整套组件的外部安装占用空间，适配小型集成化流体设备的安装空间要求。设计过程中优先考虑了部件的拆装维护便利性，上下壳体拆分后即可直接接触到内部叶轮与轴组件，不需要拆解整机的其他关联结构，日常维护时可快速完成叶轮清理、易损件更换的操作。叶轮与轴的配合采用可拆卸的连接方式，当叶轮出现磨损后可单独更换叶轮部件，不需要连同轴与壳体整体更换，降低设备的后期维护成本。在实际工况适配中，这套组件可适配清水、低粘度流体介质的输送场景，根据选用的壳体、叶轮材质不同，也可拓展适配轻度腐蚀性介质的输送需求，组件的运转转速适配范围覆盖常规中小型流体设备的常用转速区间，不需要额外做结构加强即可满足稳定运转要求。壳体的进出流道接口采用通用的口径设计，可直接与同规格的管路完成对接，不需要额外设计变径转接结构，减少管路装配的阻力点。整套结构的配合公差设计兼顾了加工可行性与装配精度，壳体、叶轮、轴三个部件的加工精度要求匹配常规机加工艺的能力范围，不需要特殊的超精密加工设备即可完成生产，降低零部件的加工制造成本，适合批量生产配套使用。
