适配开源硬件平台的1602字符液晶显示模组

　　在嵌入式开发、开源硬件原型搭建的日常工作里，字符型液晶显示模组是最常用的人机交互输出部件之一，这款16X2规格的液晶模组，是专门适配Arduino、RaspberryPi这类主流开源控制板的原尺寸建模成果，能直接用于各类原型设备的结构干涉校验、安装位匹配验证。从实际工程应用场景来看，这类1602液晶屏广泛出现在小型温控设备、简易数据采集终端、桌面级实验装置、学生课程设计作品、工业现场小型状态指示面板中，不需要复杂的图形渲染能力，仅靠两行每行16个字符的显示区域，就能完成设备运行参数、状态提示、简单交互菜单的输出需求，相比段码屏显示内容更灵活，相比大尺寸彩屏成本更低、驱动更简单、功耗也更小，是中小体量嵌入式设备交互方案里的高性价比选择。做这款模型的设计思路，完全是按照实物逆向测绘的工程逻辑推进的，首先要保证的就是安装边界的1:1还原，毕竟结构工程师拿到这类模型，核心需求不是看外观渲染效果，而是要在整机装配的时候确认安装孔位是否匹配、屏幕凸起高度会不会和前面板干涉、背部排针的位置会不会和主板上的其他元件撞件。

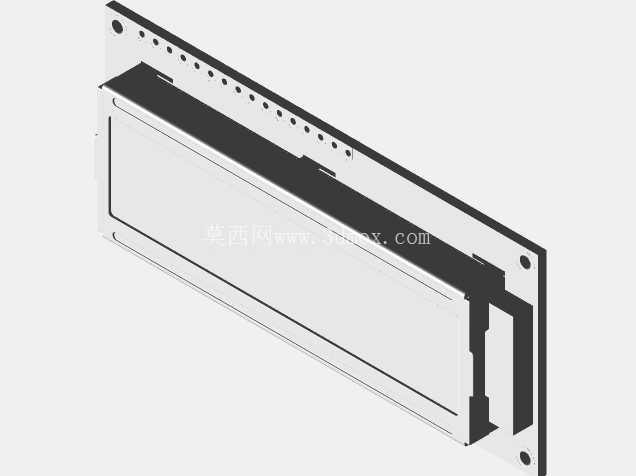

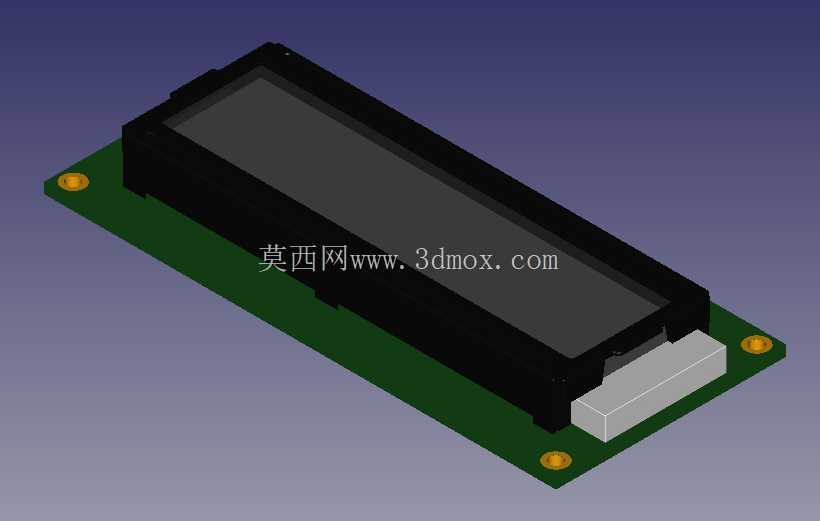

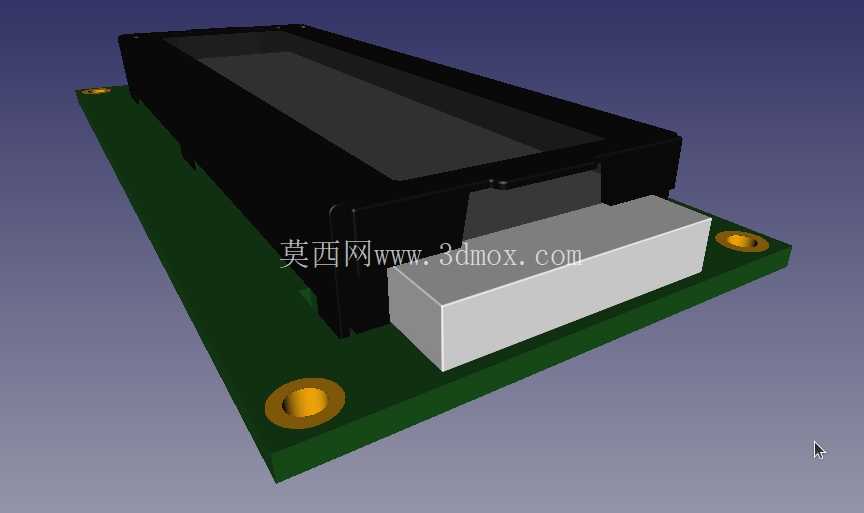

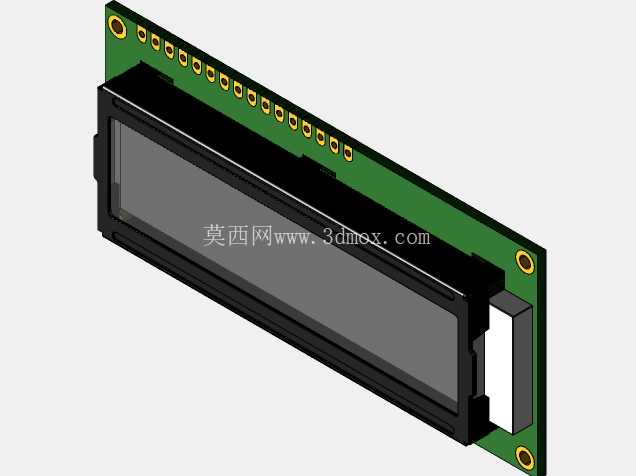

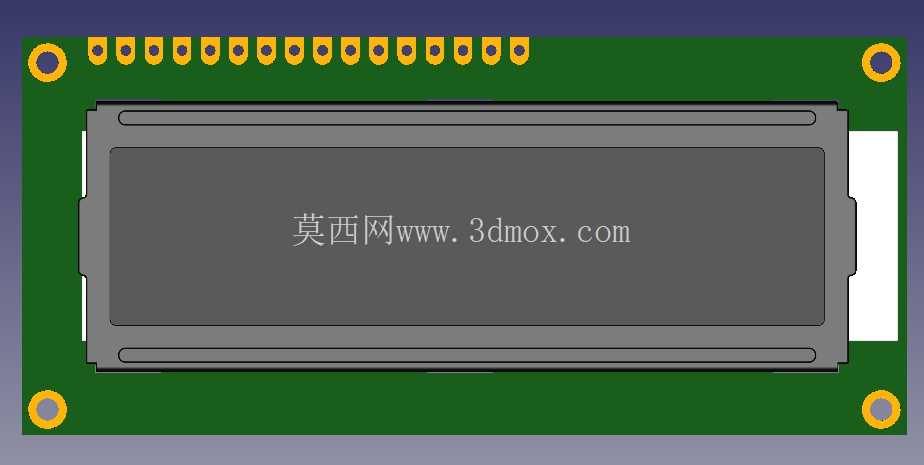

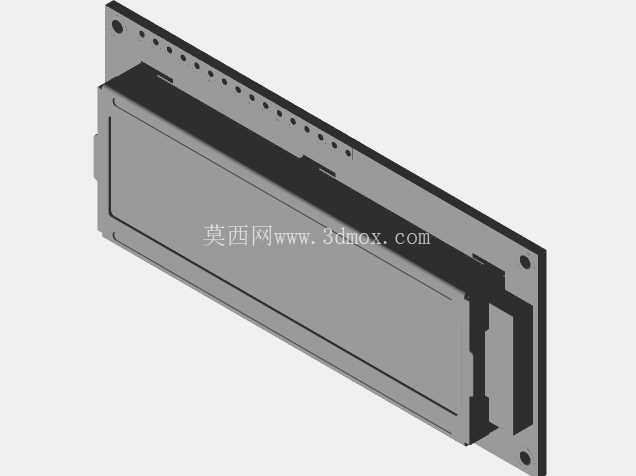

　　整个模组分为三个核心结构部分：最下方的绿色PCB基板，是整个模组的承载基础，板上预留了四个金属化安装孔，孔位的位置、孔径大小、沉头深度都完全参照实物尺寸，安装时可以直接用M2或者M2.5的铜柱配合螺丝固定，不需要额外调整孔位；基板上方居中位置是黑色的液晶屏幕封装胶框，胶框的边缘做了微小的倒角处理，和PCB板的边缘预留了足够的公差间隙，装配前面板的时候，胶框可以直接卡入面板预先开好的显示窗口里，不需要额外做定位结构；胶框侧下方的灰色凸起部分是背光模组的导光条与驱动电路封装位，这个位置的尺寸还原尤其重要，很多新手建模的时候容易忽略这个凸起，导致实际装配的时候这个位置和下方的主板元件顶住，造成屏幕装不到位、排线接触不良的问题。从安装边界的尺寸细节来看，PCB基板的长宽尺寸严格按照实物1602模组的通用规格制作，厚度包含铜箔与阻焊层的实际厚度，安装孔的中心距完全符合行业通用的安装规范，不管是搭配通用的LCD1602转接板，还是直接焊接在控制主板上，都能保证位置精准。屏幕的有效显示区域做了凹陷处理，和表面的保护玻璃层级关系明确，渲染的时候区分了胶框的磨砂塑料质感、PCB板的阻焊层质感、安装孔的焊盘金属质感，能让工程师在装配校验的时候直观分辨各个结构的层级。

　　在实际选型使用的时候，这类16X2字符屏的驱动逻辑非常成熟，市面上绝大多数开源硬件的开发库都直接支持，不管是并行驱动还是IIC转接驱动，硬件接口的位置在模型上也做了预留，背部的排针焊接区域的位置、排针的高度都按照常规直插排针的尺寸建模，结构设计的时候可以直接在这个位置预留排线或者排母的空间，不用再单独测量排针的突出高度。很多做小型智能设备的结构工程师在做原型阶段的时候，经常会因为屏幕模型尺寸不准，导致3D打印的前面板窗口开错位置，或者安装柱高度不对，屏幕装上去之后要么凸出来太多，要么陷在面板里面影响可视角度，这款模型在可视区域的位置、屏幕表面到PCB板的高度差上都做了精准还原，前面板设计的时候只要按照模型的显示区域边缘开窗，按照屏幕表面到PCB的高度差预留面板和主板的间距，就能一次装配到位，不用反复修改结构件。另外模型也还原了屏幕表面的偏光片质感，在做整机渲染效果的时候，可以直观看到屏幕装配后的实际视觉效果，方便做产品外观的效果验证。从功能特性上来说，这类字符液晶不需要高速的显示总线，占用主控芯片的IO资源很少，对于IO资源紧张的小型控制板来说非常友好，而且工作温度范围宽，在普通工业环境下不需要额外做恒温保护就能稳定运行，背光的亮度也足够在室内常规光照环境下清晰读取显示内容，不需要额外增加遮光结构。

　　建模的时候也考虑到了不同厂家同规格1602屏幕的公差范围，所有外形尺寸都取了行业通用规格的中间值，不管是哪个厂家生产的同型号LC1628、BMDWH6-D、1564RC规格的16X2液晶屏，都能和这个模型匹配，不会出现尺寸偏差过大无法使用的问题。在做结构装配的时候，还要注意屏幕侧面的驱动芯片凸起位置，这个位置在模型上也做了准确还原，设计外壳的时候要在这个位置预留足够的避让空间，不要让外壳筋位压到驱动芯片，避免造成芯片损坏或者屏幕接触不良。另外PCB板的边缘圆角处理也和实物一致，安装的时候不会因为板边的毛刺刮伤导线或者其他元件。对于刚接触嵌入式结构设计的工程师来说，用这个模型做装配练习，也能快速掌握这类通用电子元件的安装尺寸规范，了解显示类元件在结构设计中需要注意的避让、定位、可视角度等核心要点，避免在实际打样的时候出现低级的结构错误。
