大字符宽温高对比度2004液晶显示模组

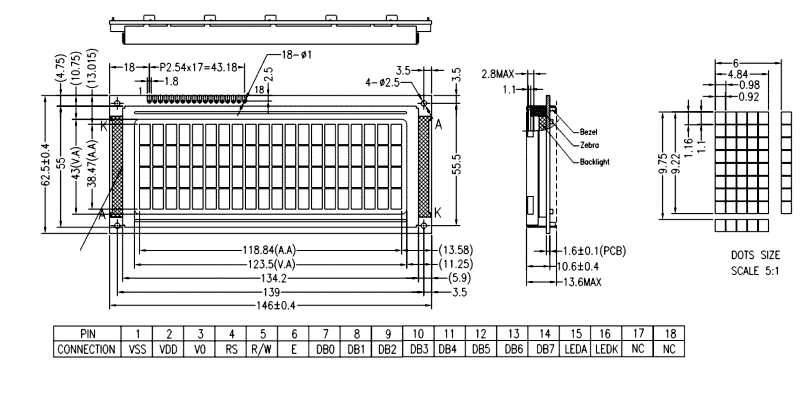

　　这款20行4列字符型液晶显示模组，核心定位是面向复杂工业环境下的人机交互终端做配套，区别于常规小字符2004屏，它把单字符高度做到了9.22mm，站在设备操作工位1.5米外就能清晰看清屏显内容，不用凑近设备面板读参数，很适合用在车间大型控制柜、户外作业设备、低温仓储巡检终端这类操作人员没法近距离操作面板的场景。从结构设计上看，模组采用COB封装工艺，驱动IC直接绑定在PCB基板上，外围只留必要的阻容元件和接口焊盘，整体PCB板边缘做了对称的安装固定孔，孔位间距匹配工业通用面板开孔尺寸，安装时不用额外做转接支架，直接用M2铜柱就能固定在设备面板内侧，屏幕视窗区域刚好卡在面板开孔位，四周预留0.3mm的密封胶槽，贴装泡棉密封胶条后就能达到面板正面防泼溅的效果，适配车间多粉尘、偶尔有切削液飞溅的使用环境。

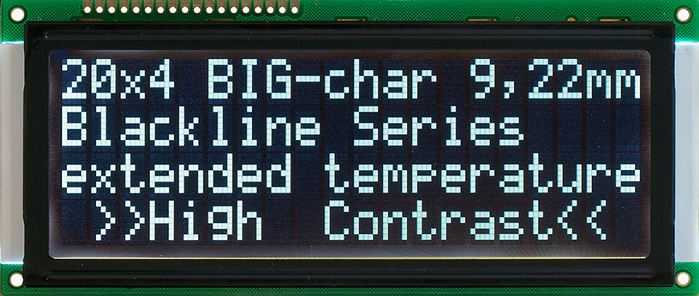

　　黑底白字的黑底系列显示方案，是特意针对强光环境做的优化，常规白底黑字屏在户外阳光直射下会出现严重的反光，字符对比度骤降根本看不清内容，这款屏采用高对比度液晶配方，背光亮度均匀性控制在85%以上，即使在夏季户外正午强光下，字符边缘依然锐利清晰，没有发虚泛白的问题。宽温特性的设计，是为了覆盖跨地域部署的设备需求，不管是北方冬季零下二十多度的户外设备柜，还是南方夏季密闭机柜内接近六十度的工作环境，液晶分子都能保持正常的偏转响应速度，不会出现低温下字符拖影、高温下显示发灰的问题，启动响应时间控制在百毫秒级，设备上电后就能立刻显示运行参数，不用等待屏幕预热。

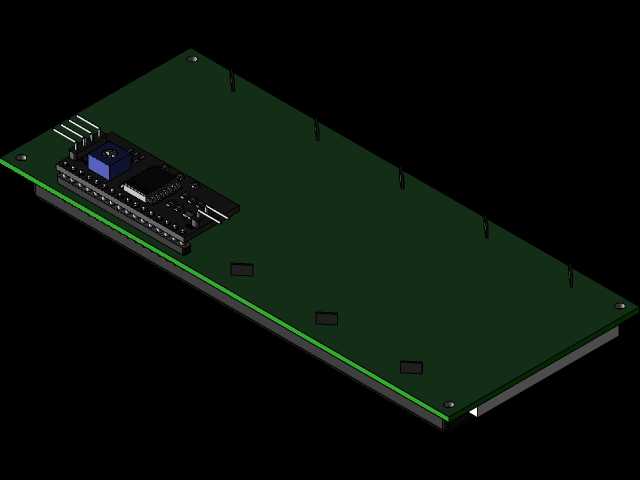

　　接口层面支持i2c通讯协议，相比常规并行接口的2004屏，它只需要两根通讯线加上电源正负极就能完成和主控板的连接，大幅减少了设备内部的布线数量，对于布线空间紧张的小型嵌入式设备来说，能省出不少PCB走线空间，也降低了并行线过长带来的信号干扰风险，接线时只要注意i2c地址匹配，就能快速完成屏驱调试，不用写复杂的并行时序驱动代码。从安装边界来看，模组整体厚度控制在12mm以内，屏幕正面到PCB背面的尺寸刚好适配常规厚度的设备面板，不会因为屏体太厚突出面板内侧太多，挤占柜内其他元件的安装空间，视窗区域的黑边宽度做了收窄处理，相同显示内容下，整体屏体的外轮廓尺寸比同规格常规屏小一圈，对紧凑型设备的面板布局非常友好。

　　实际选型使用时，要注意屏体的视角范围是6点钟方向，也就是最佳观察视角是从屏幕正前方偏下位置往上看，安装时要根据设备面板的安装高度调整屏体的安装倾斜角度，让操作人员站立操作时刚好落在最佳视角范围内，避免出现侧看字符发淡的问题。背光采用均匀的侧部导光设计，没有常规直下式背光的灯珠亮斑问题，整屏显示全白字符时，四个角的亮度差控制在人眼不可察觉的范围，长时间盯着屏幕看参数也不会因为局部亮度过高产生视觉疲劳。这款屏的字符集内置了常用的ASCII字符和常用工业符号，能直接显示设备运行的电压、电流、温度、运行状态代码等信息，不用额外自定义字库，对于常规工业设备的状态显示需求完全够用，要是需要显示特殊符号，也可以通过预留的CGRAM空间自定义写入，适配不同行业的特殊显示需求。
