16通道PWM舵机LED驱动控制板

项目分类:变压器/电感器 发布时间:2025-01-20 ID:901966
  • 16通道PWM舵机LED驱动控制板
  • 16通道PWM舵机LED驱动控制板
  • 16通道PWM舵机LED驱动控制板
  • 16通道PWM舵机LED驱动控制板
  • 16通道PWM舵机LED驱动控制板
  • 16通道PWM舵机LED驱动控制板
  • 16通道PWM舵机LED驱动控制板

  这款16通道PWM驱动模块,核心定位是解决多舵机协同控制、多通道LED亮度调节场景下的主控IO资源不足问题,在小型桌面机器人、创客DIY装置、智能展陈灯光、物联网交互终端这类需要同时驱动多路脉冲负载的场景里,应用十分广泛。从实际使用的角度看,常规的主控芯片自带PWM通道往往只有4-8路,要是同时控制十几个舵机完成机械动作,或者驱动几十颗LED做渐变流水效果,要么需要额外挂接扩展芯片,要么就得用软件模拟PWM,很容易出现脉冲精度不足、舵机抖动、LED频闪的问题,这款模块就是把PCA9685芯片的扩展能力做了板级集成,直接通过I2C接口和主控通讯,只需要两根信号线就能实现16路独立PWM信号输出,能大幅简化主控端的程序逻辑和接线复杂度。

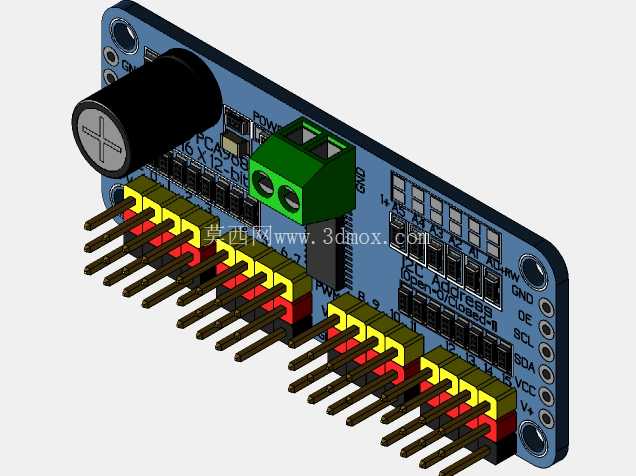

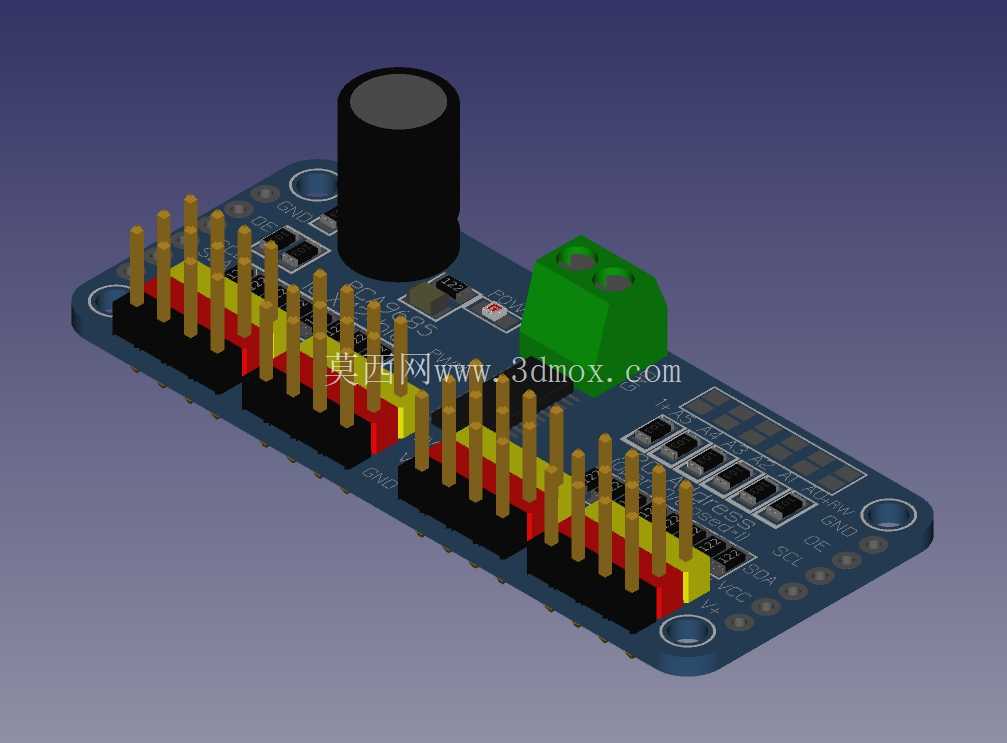

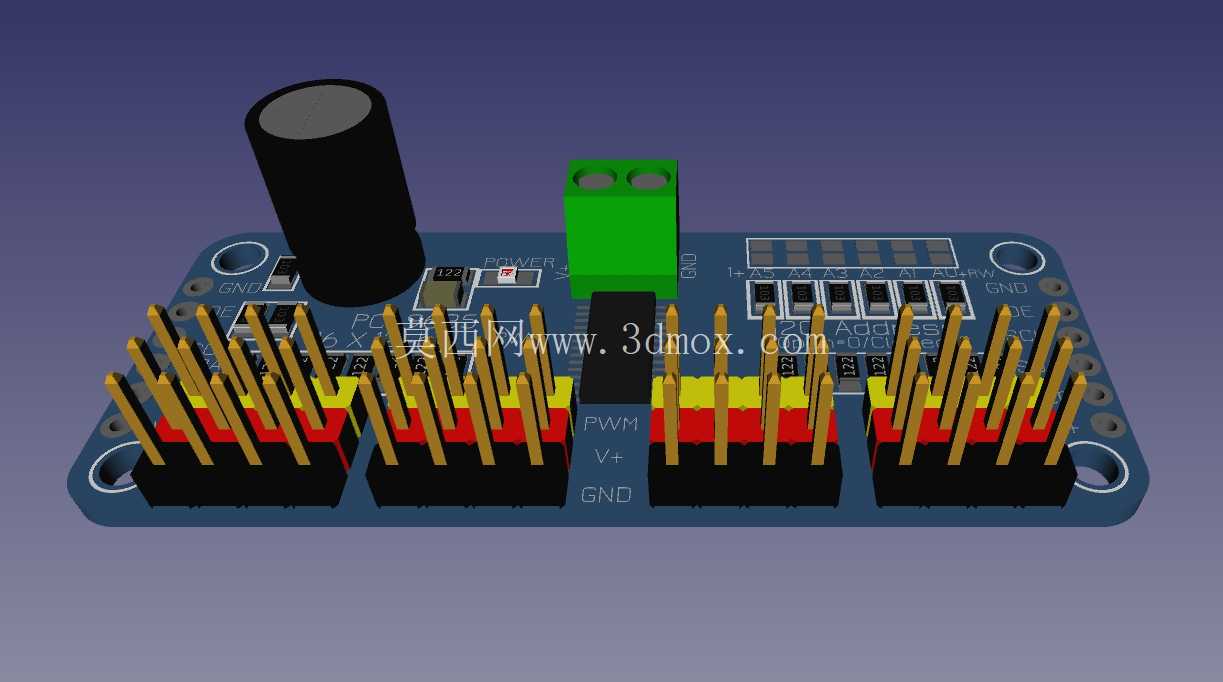

  从设计思路上看,模块的布局完全围绕实际安装和接线的便利性展开:板载的立式电解电容布置在电源输入侧,紧挨着绿色的接线端子,能第一时间滤除舵机启停时产生的电源尖峰,避免干扰控制信号的稳定性;两排排针采用长针公座设计,既可以直接插在面包板上做原型验证,也可以通过排母叠装在arduino等开源主控板上方,不需要额外飞线就能完成堆叠安装,对于做小型移动机器人的开发者来说,这种叠装方式能最大程度压缩装置的整体高度,减少布线占用的空间。电源输入端子采用大电流螺丝固定的绿色接线座,能承受多舵机同时动作时的峰值电流,避免普通杜邦线接触不良导致的舵机失步问题。

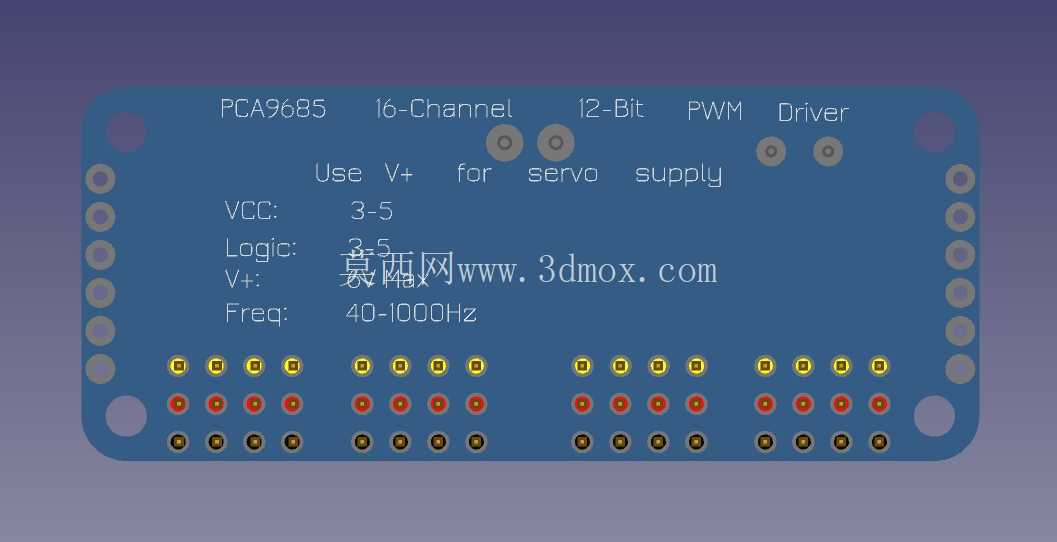

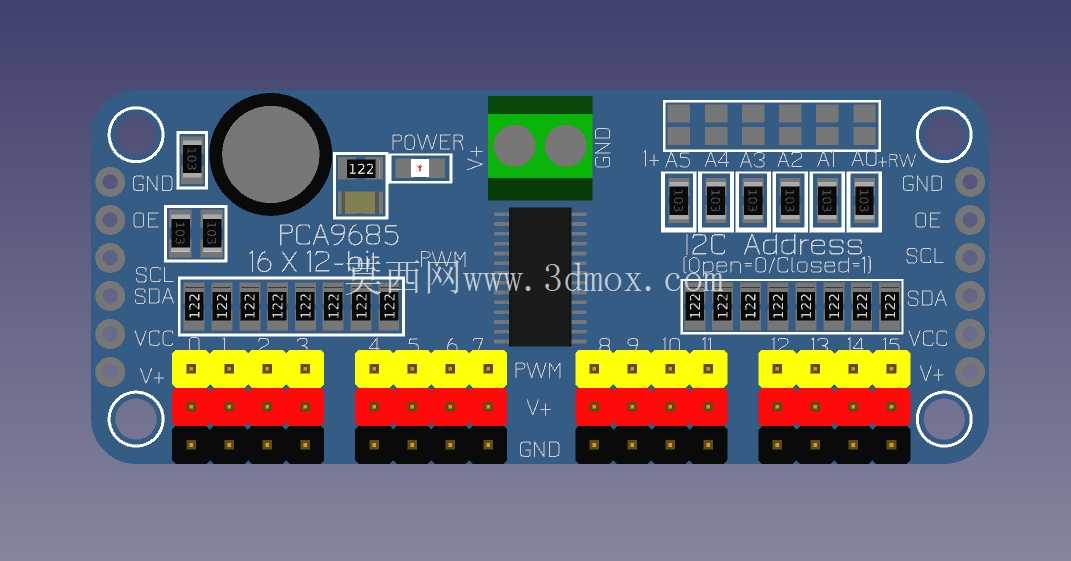

  从安装边界来看,模块整体采用矩形PCB布局,四个角预留了标准的安装孔位,孔径适配M2规格的铜柱或螺丝,既可以直接通过铜柱固定在机器人底盘的亚克力支架上,也可以卡在标准的DIN导轨卡槽里做工业级的固定安装。板上的排针间距严格遵循2.54mm标准间距,和市面上绝大多数开源硬件的排针定义兼容,不需要额外做转接板就能直接对接常用的舵机接口、LED灯条接口。输出通道的排针采用红黄黑三色的丝印标识,分别对应信号、电源、地,接线时不需要反复核对引脚定义,能大幅降低现场接线的错误率。

  功能特性上,每一路PWM输出都支持12位的分辨率,也就是可以实现4096级的亮度调节或者舵机角度细分,对于舵机控制来说,足够实现平滑的动作过渡,不会出现步进感;对于LED调光来说,能实现非常细腻的亮度渐变效果,不会出现低亮度下的频闪问题。模块的I2C地址支持硬件配置,通过板上的地址焊盘可以修改通讯地址,最多可以级联62个同款模块,实现近千路PWM通道的同步控制,完全能满足大型灯光装置、多自由度仿生机器人的通道需求。板载的电源电路做了隔离设计,逻辑电源和驱动电源可以分开供电,驱动舵机时可以单独给舵机接大电流电源,逻辑部分从主控取电,避免舵机的大电流串入主控电路导致芯片复位。

  在实际工程应用里,这款模块常被用在小型六足机器人的舵机控制上,一块模块就能驱动16路舵机,两块级联就能满足六足机器人18个自由度的控制需求,整体接线比直接用主控IO驱动简洁很多,故障排查也更方便;在智能展陈的灯光控制场景里,一块模块可以独立控制16路灯带的亮度,配合主控的场景程序,就能实现展厅灯光的动态渐变、跟随触发的效果,不需要额外布置复杂的灯光控制器。模块的PCB布线做了等长处理,每一路PWM输出的走线长度基本一致,避免不同通道的信号延迟差异,保证多舵机动作的同步性,对于需要多舵机协同完成动作的场景,比如机械臂的关节联动,这种信号同步性非常重要,能避免因为信号延迟导致的动作错位。
