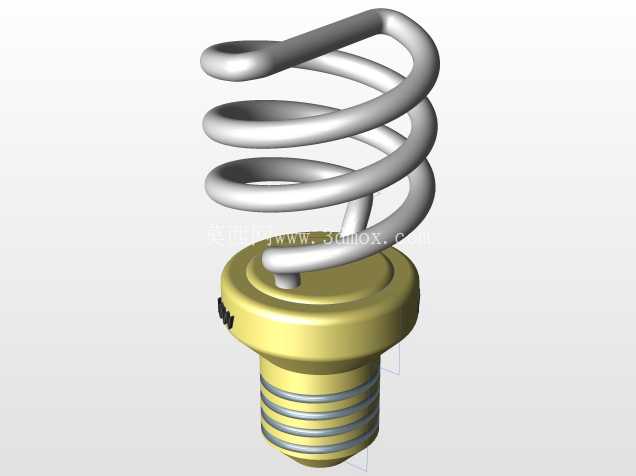

螺旋式节能荧光灯头结构三维数模

　　日常民用与商用照明场景里，螺旋型节能灯管是替代传统白炽灯的主流电光源产品，这款数模完整还原了产品从灯头到螺旋发光管段的全部结构细节，可直接用于照明产品结构验证、装配干涉检查、展示场景搭建等工作。做照明结构设计的工程师都清楚，这类螺旋灯管的设计难点首先在螺旋管段的曲率控制，既不能让管段弯折半径过小导致荧光粉涂覆层开裂、管内汞齐分布不均，也不能让螺旋外径过大超出常规灯具的灯罩容纳边界，数模里的螺旋段采用等距变径螺旋扫掠生成，每一圈管段的弯折半径都控制在玻璃管可承受的冷弯阈值以上，相邻管段之间预留了足够的散热间隙，避免长期点亮时管段局部积热导致光衰过快。

　　灯头部分采用标准E27螺口结构，螺纹牙型完全符合家用螺口灯座的配合公差，螺纹段的长度、顶部绝缘触点的突出高度都严格匹配通用安装尺寸，不需要额外调整就能直接适配市面上绝大多数民用螺口灯座，灯头与螺旋管段衔接的绝缘基座部分，数模里还原了压合固定的台阶结构，这个位置是实际生产中玻璃管与金属灯头铆接固定的核心受力位，设计时特意加大了基座与玻璃管的接触面积，避免安装拧动时扭力过大导致玻璃管根部碎裂。从安装边界来看，整个产品的最大外径出现在螺旋管段的最外圈，整体高度从螺口底部到螺旋管顶端的尺寸控制在常规紧凑型节能灯的尺寸区间内，可适配大部分开口直径在60mm以内的吸顶灯、台灯、壁灯灯罩，不会出现装进去后灯罩无法合盖的问题。

　　实际应用中，这类灯管除了民用照明场景，也常被用于设备内部的检修照明、低压配电柜体的舱内照明，设计时除了要考虑电气绝缘性能，还要兼顾灯头的抗扭强度，数模里的金属灯头壁厚设置在0.3mm，采用黄铜冲压成型的工艺参数建模，既保证了足够的结构强度，也不会因为壁厚过大导致材料成本过高。螺旋管段的内壁在实际生产中需要涂覆三基色荧光粉，数模里将管段设置为等壁厚空心结构，壁厚参数匹配常规玻璃管的吹制工艺要求，管内的空腔预留了足够的电极安装空间与汞齐放置位置，电极引出线从螺旋管中心垂直向下穿入灯头基座，与灯头的两个触点分别连接，数模里预留了穿线的通道空间，不会出现布线干涉的问题。很多刚接触照明产品设计的工程师容易忽略螺旋管的重心位置，这款数模的螺旋段采用对称螺旋结构，整体重心落在螺口的中心轴线上，安装到灯座后不会出现偏心歪斜的情况，长期使用也不会因为重心偏移导致灯座接触片受力不均出现接触不良的问题。灯头基座的绝缘部分采用电木材质建模，表面的防滑滚花结构也做了还原，方便人工安装拧动时增加摩擦力，不需要额外工具就能徒手拧紧，滚花的深度控制在0.2mm，既不会因为滚花过深割手，也能保证足够的防滑效果。

　　从散热设计的角度，螺旋结构相比传统U型灯管的散热面积更大，数模里相邻螺旋管段的间隙设置在3mm以上，空气可以在管段之间自然流通，带走点亮时产生的热量，降低灯头部位的温度，避免灯头内部的绝缘材料因为长期高温出现老化脆化的问题。在做配套灯具设计时，这款数模可以直接导入装配环境，用来校验灯罩的内部空间是否足够、灯座的安装深度是否匹配，不需要再手动测量尺寸，能大幅缩短结构设计的验证周期，也可以用来做产品爆炸图、装配工艺演示的素材，清晰展示各个部件的配合关系。
