红黑配色棱面造型斩波器柜外观结构设计

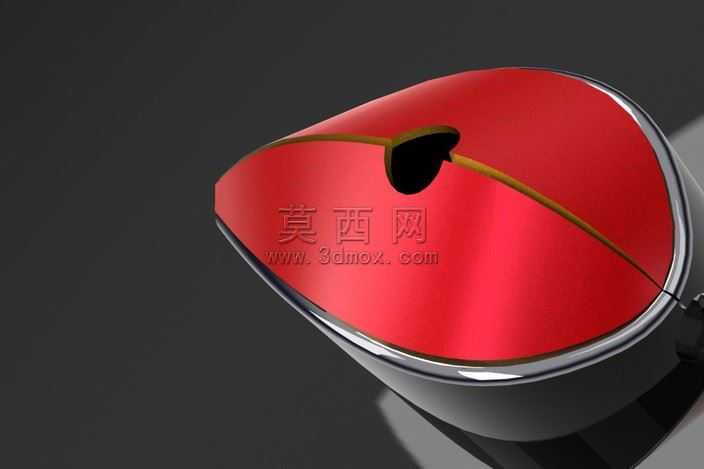

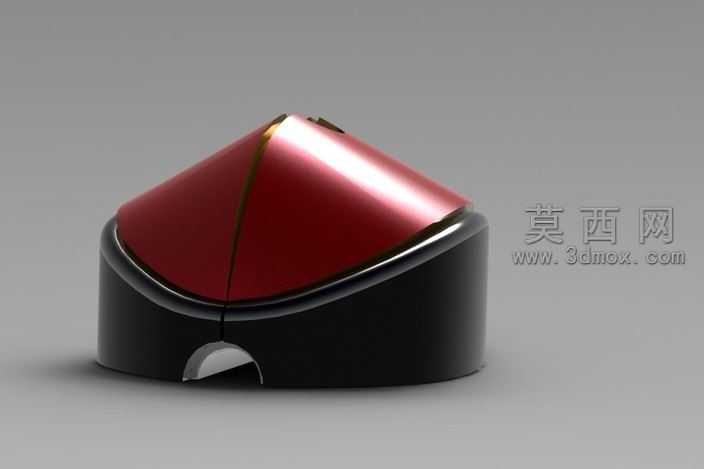

本作品为斩波器柜的三维外观结构模型，建模阶段采用SolidWorks完成全参数化实体搭建，首先通过草绘绘制柜体底部的圆形轮廓基准，拉伸生成黑色底座的基础实体，针对底座前部的弧形出线缺口，采用拉伸切除配合圆角过渡处理，保证缺口边缘的顺滑度，避免应力集中的同时提升外观精致感。上部红色罩体部分采用多面棱形切角设计，通过放样凸台命令衔接顶部尖棱与底部圆形接合面，在罩体中缝位置添加0.8mm的分型线凹槽，还原实际产品的拼合装配结构，同时在红黑部件的接合处添加一圈环形凸起的装饰压线，强化上下部分的视觉分层效果。材质渲染阶段采用Keyshot完成材质赋予与场景搭建，黑色底座部分选用哑光磨砂工程塑料材质，调整粗糙度参数至0.6，添加细微的颗粒质感模拟ABS注塑件的真实表面效果，同时在底座边缘添加极淡的高光反射，避免纯哑光材质带来的沉闷感；上部红色罩体选用高光金属烤漆材质，基础色调整为饱和度适中的酒红色，添加0.15的金属度与0.3的反射粗糙度，在棱面转折处生成自然的高光带，凸显多面切割的立体造型感；前部出线缺口的金属护件采用抛光不锈钢材质，设置高反射低粗糙度参数，与周围的哑光、半光材质形成鲜明的质感对比。场景搭建选用浅灰色哑光地面作为承载面，添加左上45度的主光源与右侧补光，弱化硬阴影的同时突出柜体表面的材质层次，在背景处添加轻微的环境光遮蔽效果，让模型整体更具立体感。设计思路上，打破传统电气柜体方正呆板的造型惯例，采用圆润底座搭配棱面上盖的组合形态，既保证了底座放置的稳定性，又通过上部的多面棱形设计提升产品的辨识度，红黑经典配色兼顾工业产品的稳重感与视觉冲击力，中缝分型线的设计既符合实际注塑生产的开模逻辑，也成为外观上的装饰线条，前部弧形缺口预留了线缆进出的空间，兼顾外观造型与实际使用功能，整体模型的所有结构尺寸均按照工业柜体的常规比例搭建，可直接用于产品外观方案评审、宣传效果图制作等场景。
