中压环网SM6型02款配电柜体三维设计

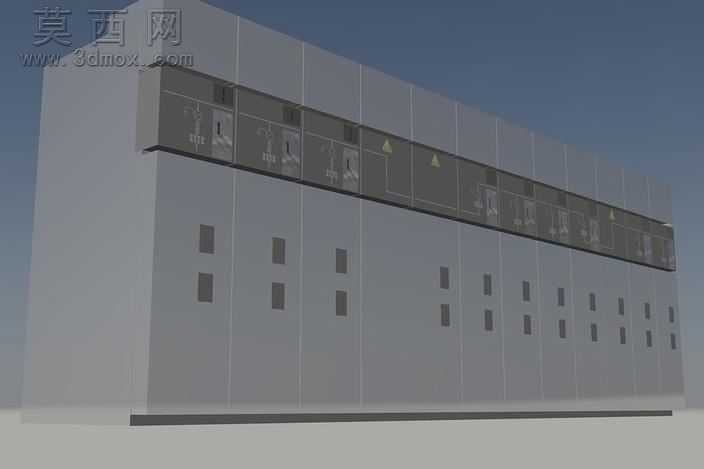

本作品为中压环网SM6系列02款配电柜体的三维设计成果，建模阶段以实际工业配电柜体的真实尺寸为基准，严格遵循中压配电设备的行业设计规范，先通过基础几何体搭建柜体的整体外轮廓框架，精准定位柜体的总高度、总宽度与深度比例，还原多柜拼接的长条形排布结构特征。建模过程中逐一细化柜体的外部结构细节：上部区域的操作观察窗按照实际排布规律均匀布置，每个窗体的尺寸、间距都经过精准校准，窗体边框的凸起结构、窗体内部的操作机构示意都做了对应还原；下部区域的散热开孔采用矩形阵列排布，每列开孔的数量、上下间距都与实际柜体保持一致，开孔的凹陷深度做了写实处理，还原柜体钣金加工的结构特征。材质与渲染阶段，柜体主体采用工业常用的浅灰色哑光钣金材质，调整材质的粗糙度与反光度参数，还原真实配电柜表面的磨砂金属质感，避免过度反光造成的失真；操作窗体部分采用半透明深色玻璃材质，调整材质的透明度与折射参数，模拟观察窗玻璃的通透效果，同时隐约呈现内部的操作机构轮廓；柜体底部的基座采用深灰色哑光材质，与主体柜体形成清晰的层次区分。渲染时采用均匀的室外天光环境，调整光源角度避免柜体表面出现过强的阴影，完整呈现柜体的整体结构与细节排布，让模型的视觉效果贴近实际工程中的柜体外观。结构设计上还原了多单元拼接的环网柜特征，每个功能单元的分隔位置都做了隐性的结构区分，柜体顶部的封边、侧面的拼接缝隙都做了精细化处理，确保模型既具备外观展示效果，也能为后续的柜体结构拆解、工程布局参考提供准确的三维依据。设计思路围绕工业配电设备的写实还原展开，没有添加多余的装饰性结构，所有可见结构都对应实际配电柜的功能部件，确保模型的专业性与实用性，可用于配电方案展示、柜体结构教学、工程布局演示等多个场景。
