麦太保12V电动工具配套电池包结构

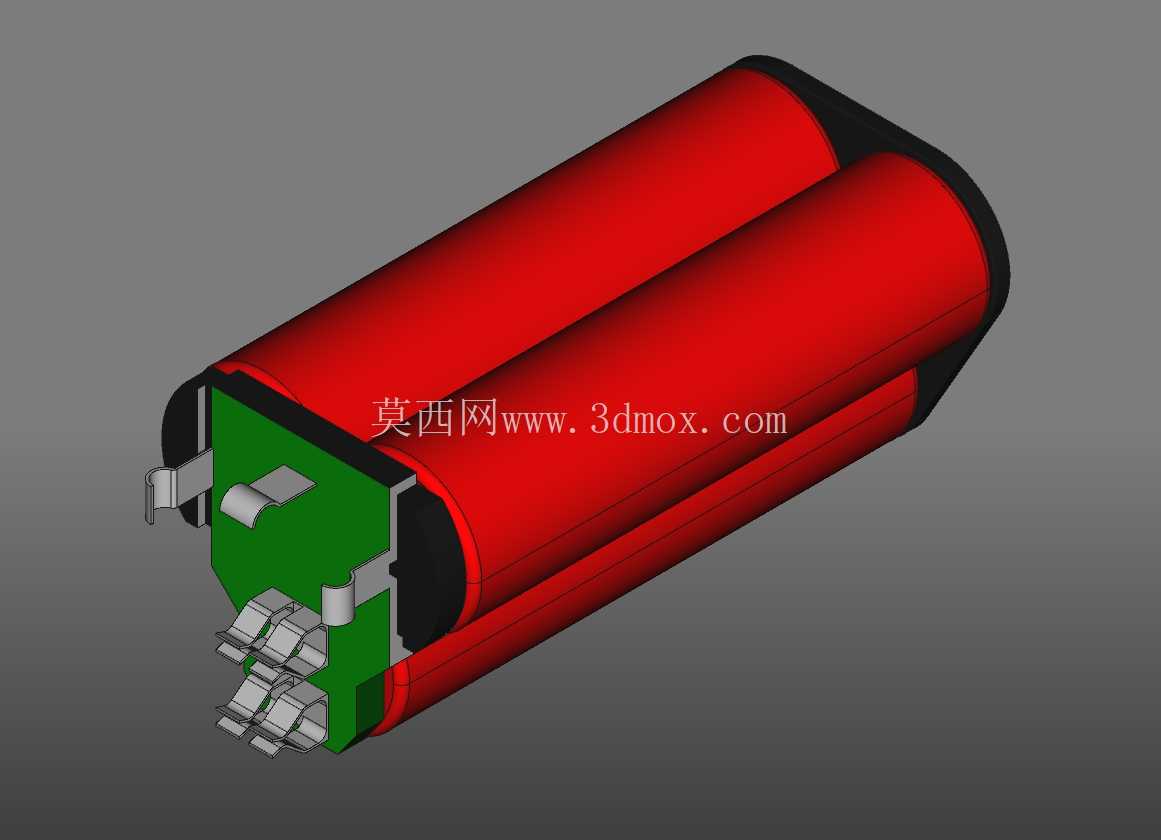

　　从实际应用场景来看，这类占位模型主要用在两个方向，一是第三方电动工具配件厂商开发替代电池、电池转接座的时候，用来校核接驳接口的配合公差，不需要反复使用实物电池进行试装，减少实物样件的打样次数；二是电动工具维修、改装场景下，设计定制化电池外壳、扩容电池包的时候，用来确认改装后的电池包能否顺利装入原工具的电池仓，以及和机身卡扣的配合是否顺畅。从产品的功能特性来看，这款电池包采用双电芯并排的布局结构，外部包裹红色的绝缘塑壳，端部是绿色的接驳基座，基座上集成了导电连接片、定位卡扣、防呆凸台这些关键结构，所有外露结构的尺寸都和实物保持一致，尤其是连接片的伸出长度、卡扣的凸起高度、防呆结构的位置，这些都是影响电池和工具能否正常配合的关键尺寸，在建模的时候都做了精准还原，不会出现占位模型和实物尺寸偏差导致的设计失误。在手持电动工具的整机结构设计环节，电池包的占位模型是前期布局阶段不可或缺的参考依据，尤其是针对已退市或存量较大的老款工具机型，精准的全尺寸占位模型能够帮助设计人员快速完成机身握持区、电池接驳位、内部电路排布的空间校核，避免后续开模阶段出现尺寸干涉问题。这款对应老款麦太保12V电钻的电池包模型，完全按照实物的实际尺寸进行1:1还原，核心作用是在整机设计阶段作为空间占位件使用，不需要还原内部电芯的详细排布与电路结构，只需要保证外部轮廓、接口位置、安装卡扣的尺寸与实物完全一致，就能满足前期结构设计的校核需求。

　　在设计思路上，这类占位模型不需要追求内部结构的精细度，重点是把控外部安装边界的尺寸精度，建模的时候优先确定电池包和工具配合的安装基准面，以基准面为起点推导整体的长宽高尺寸，再依次还原接驳接口、卡扣、外壳的轮廓，对于外壳上的防滑纹理、标识印刷这些不影响安装配合的细节做了简化处理，既能够保证模型的尺寸精度满足设计需求，又能降低模型的文件体量，方便在大型装配体中调用，不会造成软件运行卡顿。从外形尺寸与安装边界来看，这款电池包整体为双圆柱并排的类长方体结构，端部接驳基座的尺寸略大于电芯主体，安装的时候以接驳基座的端面作为和工具贴合的基准面，两侧的卡扣和工具电池仓内的卡槽配合实现固定，连接片插入工具的导电槽内实现电路连通，建模的时候严格按照实物的配合公差预留了合理的间隙，保证在装配模拟的时候能够真实还原实际的装配状态，不会出现过盈或者间隙过大的情况。

　　对于结构设计人员来说，这类精准的占位模型能够大幅提升前期设计的效率，不需要自己花费时间去测绘实物电池的尺寸，直接调用模型就可以完成整机的空间布局，尤其是在开发适配多品牌电池的通用型电动工具的时候，不同品牌、不同电压等级的电池包占位模型可以快速切换，对比不同电池包的尺寸差异，选择最优的机身布局方案。在实际的建模过程中，这类占位模型的尺寸校验重点集中在安装接口区域，外壳的曲面弧度只要不影响整体的占位空间即可，不需要完全复刻实物的外观细节，毕竟核心作用是空间占位，不是用于外观渲染或者生产开模，所以在建模的时候对非关键区域做了合理的简化，既保证了核心尺寸的准确性，又提升了模型的易用性。

　　很多设计人员在前期布局的时候容易忽略电池包的占位校核，等到机身结构设计完成之后才发现电池仓尺寸和电池不匹配，不得不重新修改机身模具，造成不必要的成本浪费，而使用精准的全尺寸占位模型，就可以在设计初期就完成电池仓的空间校核，把尺寸问题解决在建模阶段，避免后续的改模损失。另外在电池转接座的设计中，这类模型也可以用来校核转接座的内部空间，确认转接座一端和原工具电池仓配合，另一端和其他型号电池配合的时候，内部的连接片排布不会出现干涉，转接座的整体尺寸不会超出工具握持区的合理范围，保证使用的时候握持手感不会受到影响。
