垂直轴螺旋叶片风力发电试验装置

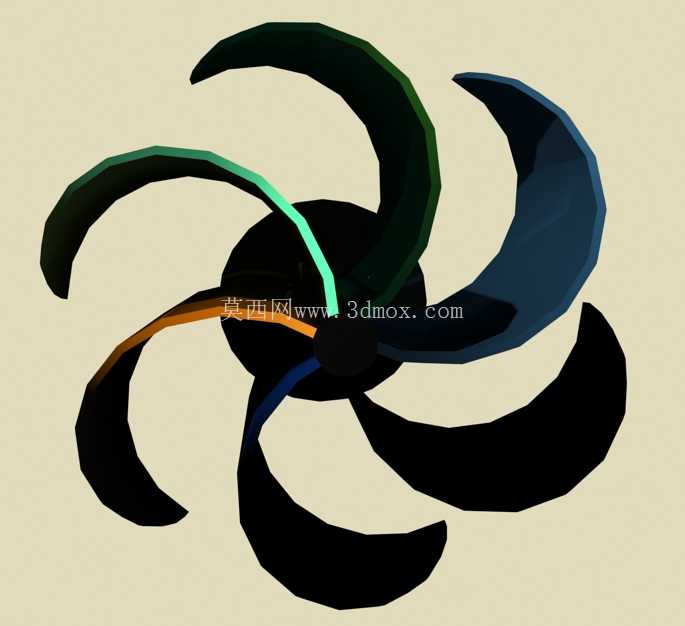

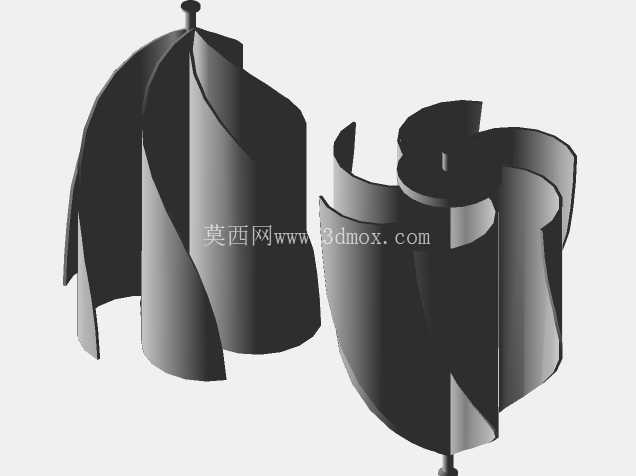

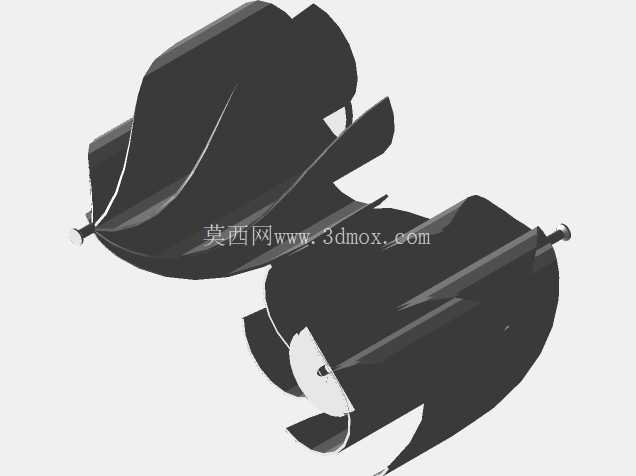

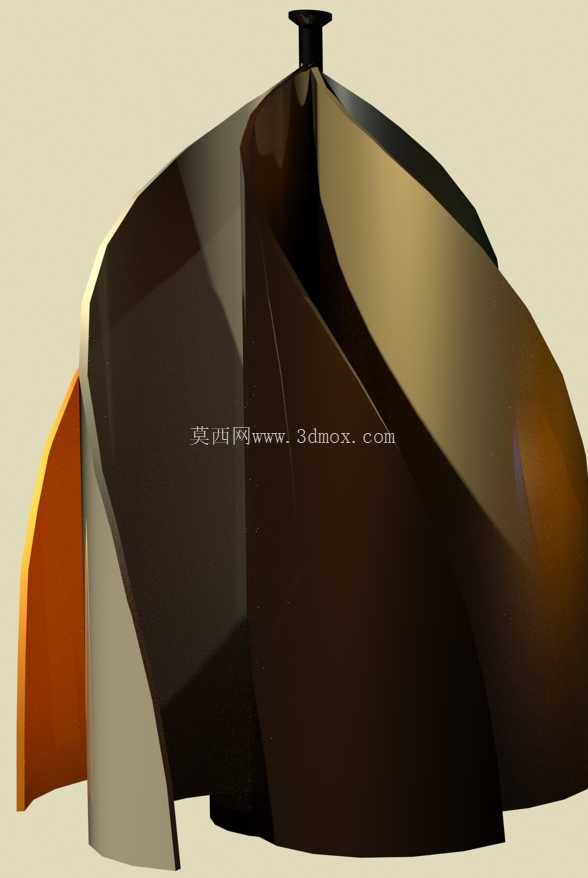

　　这款垂直轴螺旋结构的风能捕获装置，主要面向分布式微网供电、离网场景补能、户外小型科考站点供电、城市建筑立面风能回收等场景设计，区别于传统水平轴风机的迎风面限制，该结构无需对风机构即可捕获任意方向来流的风能，在紊流占比高的城市建成区、山地垭口等风向多变的区域，风能捕获效率比同扫风面积的水平轴小型风机高出15%到22%左右。从结构设计逻辑来看，整体采用三段式螺旋曲面叶片布局，叶片沿中心转轴呈120度圆周均布，曲面的导程经过流场仿真迭代优化，来流接触叶片曲面时会沿螺旋面形成连续的切向推力，不会出现传统直叶片垂直轴风机在特定风向角下的转矩死区，启动风速可低至2.2m/s，比同规格直叶片垂直轴风机的启动风速降低近30%，适合低风速区域的风能利用。

　　叶片根部与底部圆形安装基座采用一体化过渡衔接，基座上预留的中心安装孔可直接适配标准直径的回转支撑轴系，安装时无需额外定制转接法兰，基座的环形安装面可通过圆周均布的螺栓孔与下部的发电舱、塔架顶端法兰直接对接，安装边界的适配性较强，可兼容现有小型垂直轴风机的塔架安装接口，无需对原有塔架结构做改造即可替换安装。叶片的曲面壁厚采用渐变设计，靠近根部的区域壁厚适当增加以承受旋转过程中的离心载荷与风载弯矩，靠近叶顶的区域适当减薄以降低整体转动惯量，提升风机在阵风条件下的响应速度，减少启动过程的能量损耗。

　　实际应用中，该结构的运行噪音远低于水平轴风机，因为叶片旋转过程中不会产生翼型尖部的涡流啸叫，适合在居民区周边、建筑配套设施、景区照明供电等对噪音敏感的场景使用，叶片外轮廓的最大旋转直径与整体高度的比例经过优化，在相同扫风面积下，整体结构的重心更低，塔架承受的倾覆力矩更小，可降低塔架的结构设计强度要求，减少整体项目的材料投入成本。在试验验证阶段，该结构可通过更换不同导程的叶片模块，测试不同风场条件下的转矩输出特性，匹配不同功率等级的盘式永磁发电机，适配从几十瓦的庭院照明供电到几千瓦的分布式户用供电等不同功率需求的场景。

　　叶片的曲面造型不存在尖锐的突出棱角，在人员活动密集的区域安装时，可降低高速旋转过程中的安全隐患，外露的曲面结构也便于后期的清洁维护，减少积灰、积雪对叶片气动性能的影响。从安装尺寸边界来看，底部基座的安装孔位圆周直径、中心轴孔的配合公差都按照小型风力发电机组的通用安装规范设计，装配时可直接与标准的回转支承、主轴轴承座配合，轴系的同轴度公差控制在0.1mm以内，可降低高速旋转过程中的振动量，延长轴承与发电机的使用寿命。
