立式直流电动汽车充电桩外观结构设计

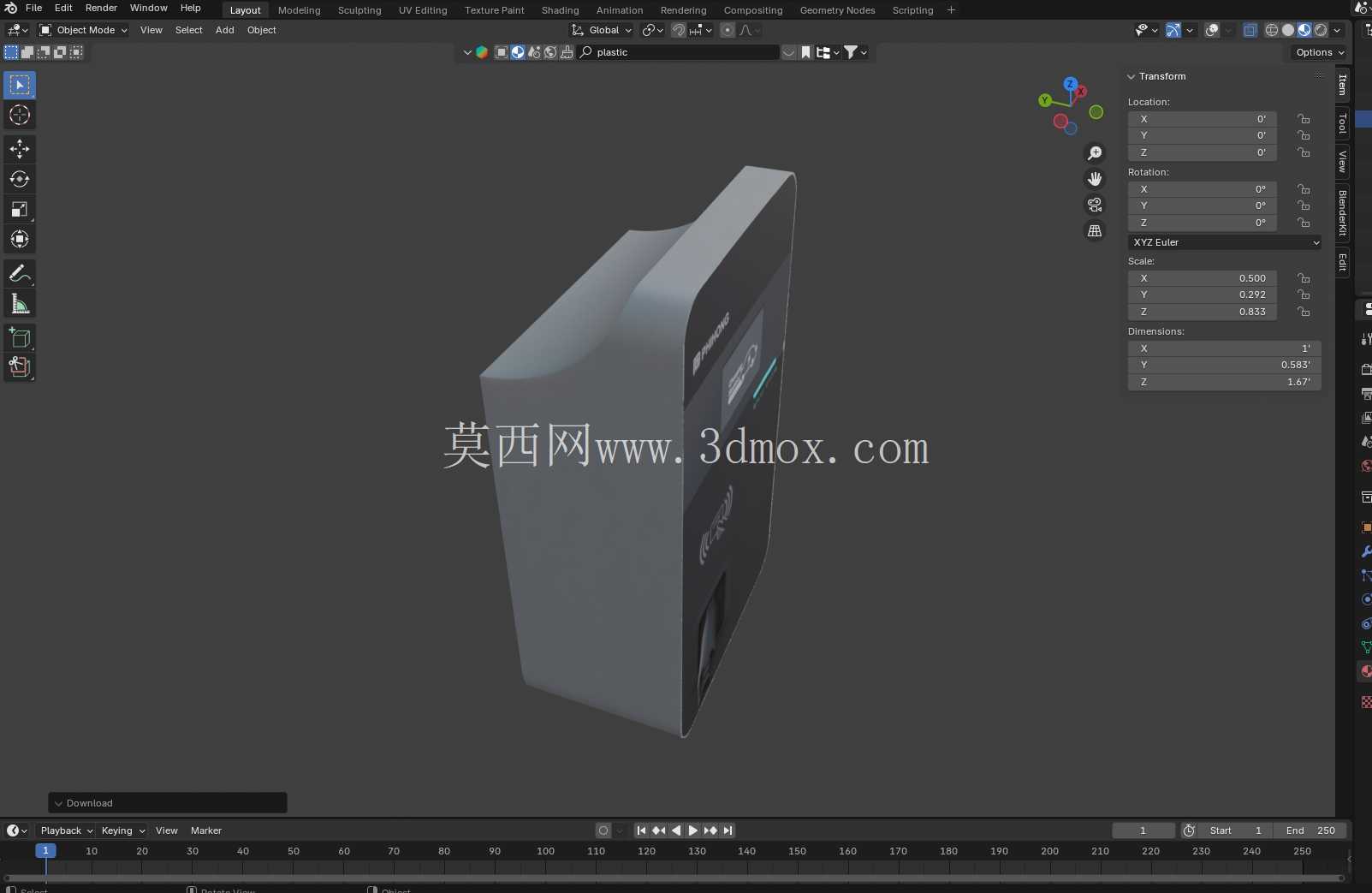

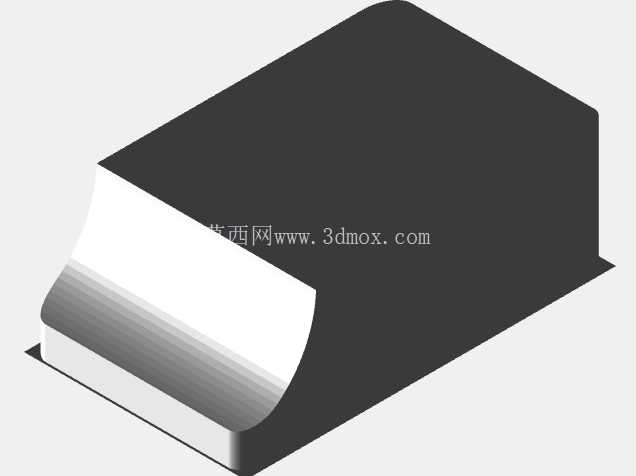

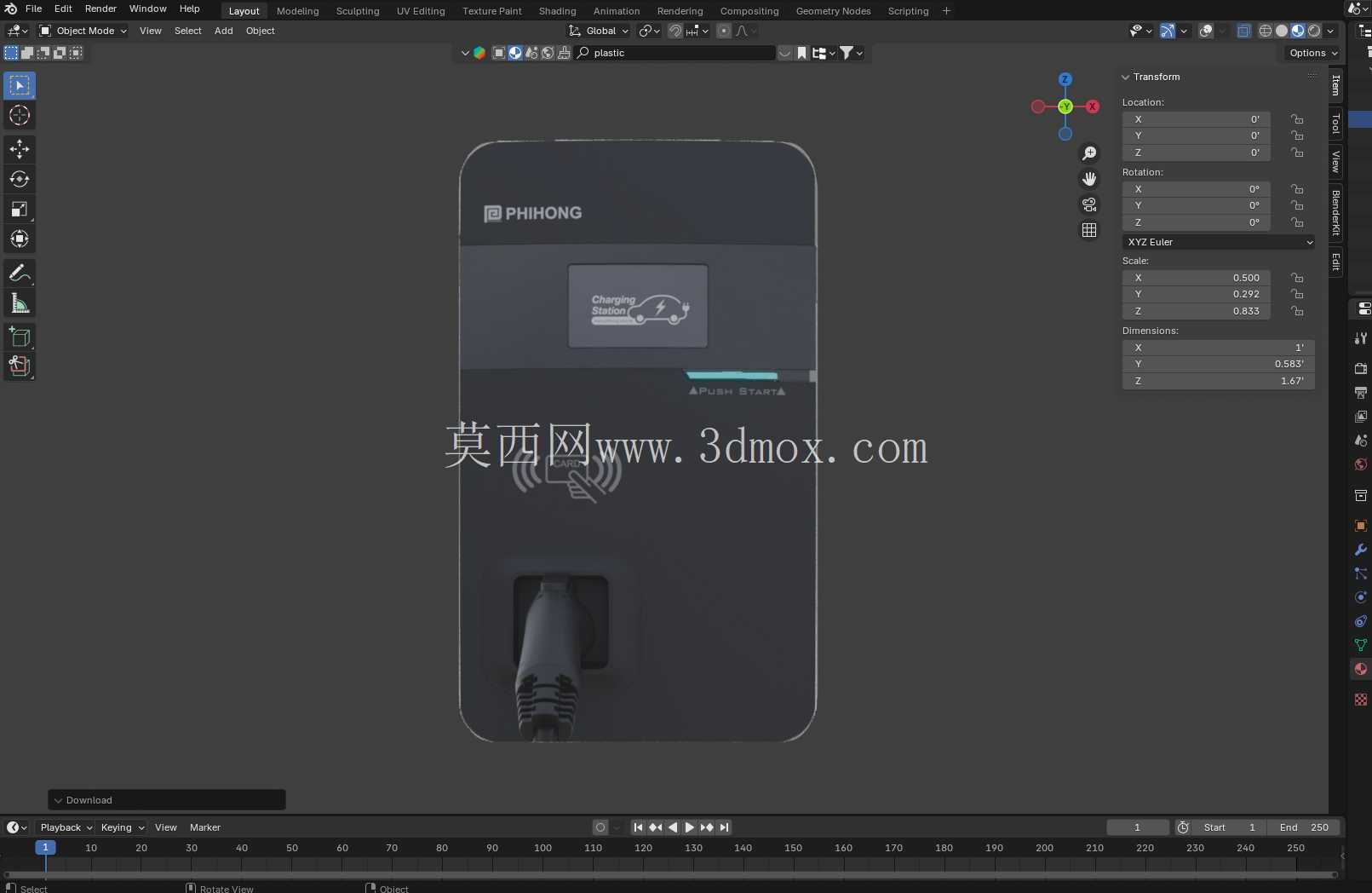

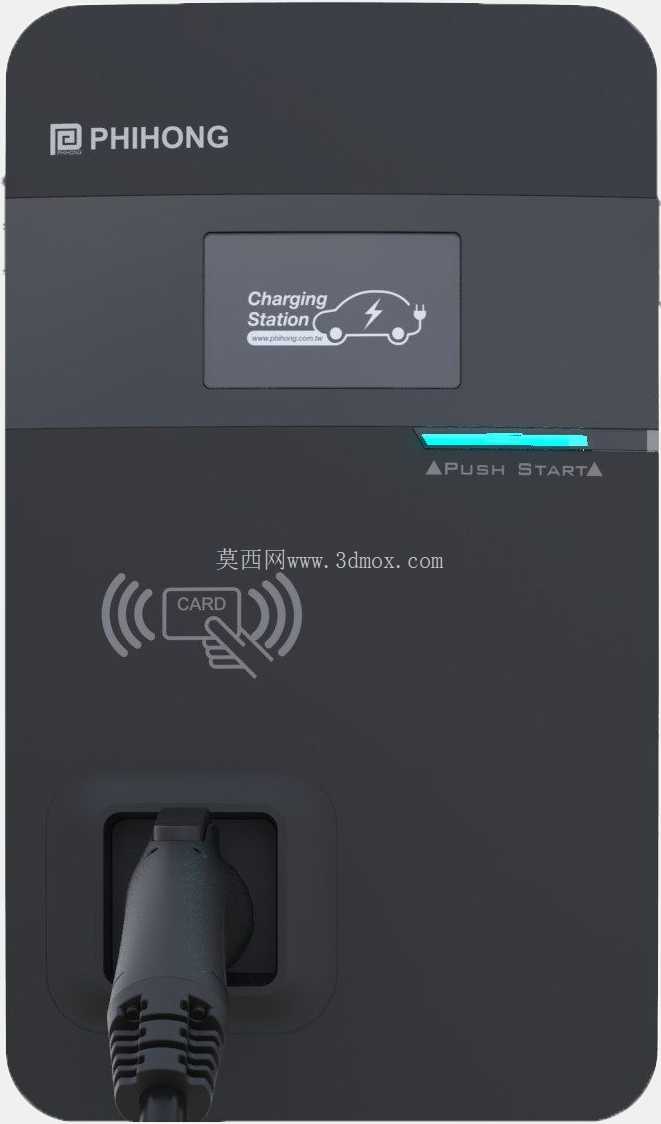

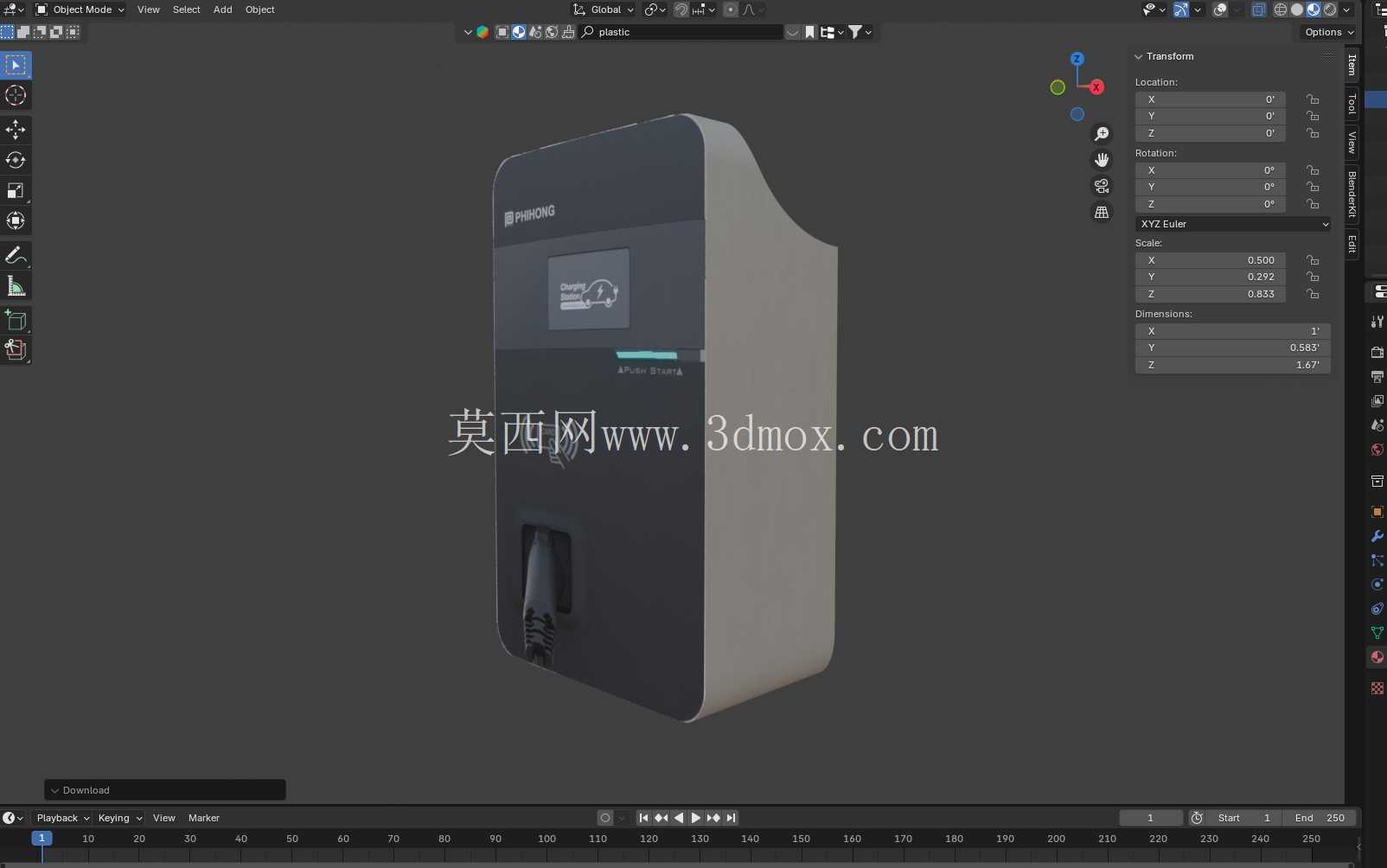

　　壳体采用前后分舱的结构布局，前舱上部预留了人机交互显示屏的安装位，屏幕做了内凹式设计，上方带有小幅延伸的遮雨檐结构，可避免雨天屏幕区域积水，同时减少正午阳光直射造成的屏幕反光，方便用户在不同天气、不同时段操作扫码、启动充电、查看充电进度。前舱中部是充电状态指示灯带的安装区域，采用漫射透光材质，可通过不同颜色的灯光直观显示设备待机、充电中、故障等不同状态，用户在较远距离就能识别桩体的可用状态，不用走近逐个查看。前舱下部是充电枪的挂装位，挂座做了内凹嵌入式设计，充电枪插入后枪体与壳体外表面基本齐平，不会突出占用额外的通行空间，同时挂座自带防水胶圈，能避免雨水顺着枪头渗入充电接口造成接触不良。这款立式直流充电设备的三维结构，是面向公共场站、商业综合体停车场、社区集中充电区这类高频使用场景开发的，核心用途是为符合国标充电协议的电动乘用车提供直流快充服务，单桩可支持单枪最大输出功率覆盖主流家用电动车的快充需求，适配日常补能、运营车辆周转补电等不同使用节奏。从结构设计逻辑来看，整体采用立式落地的一体化壳体方案，主体轮廓做了大R角过渡处理，没有尖锐的外凸棱边，一方面能降低户外场景下人员磕碰的受伤风险，另一方面也能减少风沙、雨雪在壳体接缝处的积存，提升长期户外使用的耐候性。

　　后舱是主要的电气安装舱，预留了整流模块、主控板、接触器、散热风道的安装空间，舱门采用侧边铰链加多点锁具的固定方式，运维人员打开舱门后就能直接接触到所有可更换的电气部件，模块安装位采用标准化的导轨固定结构，不同功率的整流模块可以直接替换安装，不用额外改动舱内结构，能适配不同场站的功率配置需求。从安装边界来看，设备底部预留了标准的地脚螺栓安装孔位，孔位间距匹配市面上常见的混凝土充电基础的预埋尺寸，安装时不需要额外做转接支架，直接将桩体吊装到预制基础上锁紧螺栓即可，设备底部与基础接触的位置预留了线缆穿入的密封孔位，强电输入线缆、通讯线缆都可以从基础内部直接穿入舱内，孔位配套有橡胶密封格兰头，能防止雨水、虫鼠从线缆缝隙进入舱内。

　　设备的侧面预留了散热风道的进出风口，风口采用百叶窗式的防水结构，内部加装防尘滤网，既可以保证舱内整流模块工作时的通风散热需求，又能阻挡户外的灰尘、落叶、飞溅的雨水进入风道，滤网采用抽拉式安装结构，日常运维时不用拆开壳体就能直接抽出滤网清理，降低日常维护的工作量。考虑到户外使用的抗风需求，壳体主体采用1.5mm厚的冷轧钢板折弯焊接成型，内部在安装模块的承重位置额外焊接了加强筋，整体结构强度可以满足沿海地区12级大风的抗风要求，不会出现壳体变形、桩体倾斜的问题。壳体表面采用户外级粉末静电喷涂工艺，涂层厚度控制在80-120μm，能耐受紫外线长期照射、酸雨腐蚀，在户外使用5年以上不会出现明显的褪色、涂层脱落问题。

　　在人机交互的细节设计上，操作屏幕的安装高度设置在距离地面1.2-1.5m的区间，符合成年人站立操作的舒适视线范围，不用弯腰或者抬手就能完成所有操作；充电枪挂座的高度设置在距离地面0.8m左右，用户插拔充电枪时手臂处于自然下垂的施力角度，不用过度抬臂或者弯腰，即便是体力较小的用户也能轻松完成枪头插拔操作。设备的整体宽度控制在0.6m以内，厚度控制在0.4m左右，安装后不会占用过多的停车位空间，相邻两个车位安装桩体时也不会出现空间干涉，适合在现有停车场的车位间隙加装，不需要对原有车位布局做大幅调整。
