头戴式便携聚光照明灯具结构设计

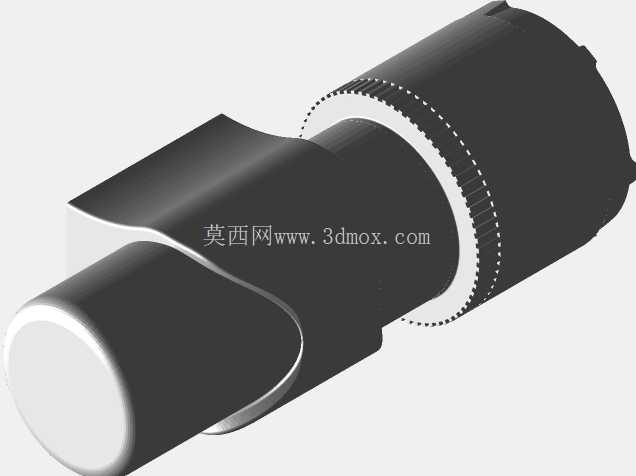

　　这款头戴式聚光照明结构的设计，最初是针对户外作业、设备检修、夜间徒步等需要近距离定向补光的场景开发，区别于普通泛光头灯的大角度散光特性，该结构将出光角度收束在15度以内，能够在3-5米的作业距离内形成照度均匀的圆形光斑，避免泛光带来的光线分散、近距离作业时眩光晃眼的问题。从结构组成来看，整套装置分为灯头主体、弹性固定绑带、调焦结构三个核心部分，灯头外壳采用分段式柱形设计，前端为出光口，内置透镜与发光元件安装位，中段设置防滑滚花结构，方便使用者单手握持调整照射角度，尾部预留电池仓与按压开关的安装空间，整体灯头直径控制在28mm，长度为72mm，单手握持时不会出现硌手的问题，重量控制在80g以内，长时间佩戴也不会对额头造成明显压迫。

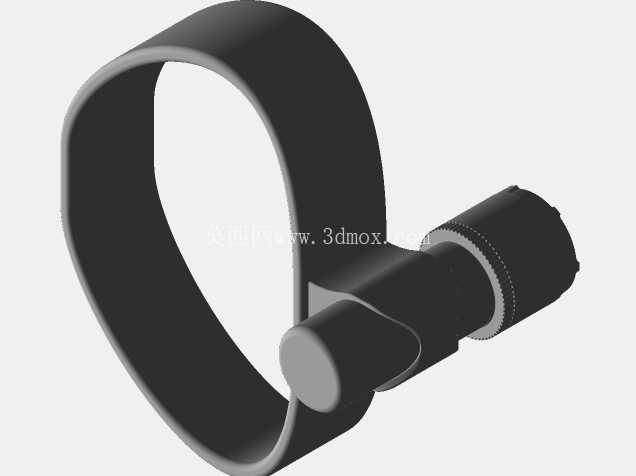

　　弹性固定绑带采用宽幅环形硅胶带设计，带宽20mm，通过灯头中部的连接卡座与灯身固定，绑带内径自然状态下为120mm，拉伸后最大可适配180mm的头围，绑带与灯头的连接位置设置了阻尼转轴，能够实现上下60度的角度调整，使用者不需要摘下头灯，仅用手指拨动灯头就能改变照射方向，适配不同作业高度的照明需求。设计过程中优先考虑了使用场景的实用性，首先是灯头的重心控制，将电池仓设置在灯头尾部，平衡前端透镜与发光元件的重量，让整个灯头的重心落在绑带连接转轴的正上方，佩戴时不会出现灯头自动下坠偏移的问题；其次是操作逻辑的简化，开关按键设置在灯头尾部的端面位置，佩戴状态下使用者抬手就能触碰到按键，不需要摸索灯身侧面的按键，单键实现开关、亮度切换的功能，避免戴手套操作时出现误触。

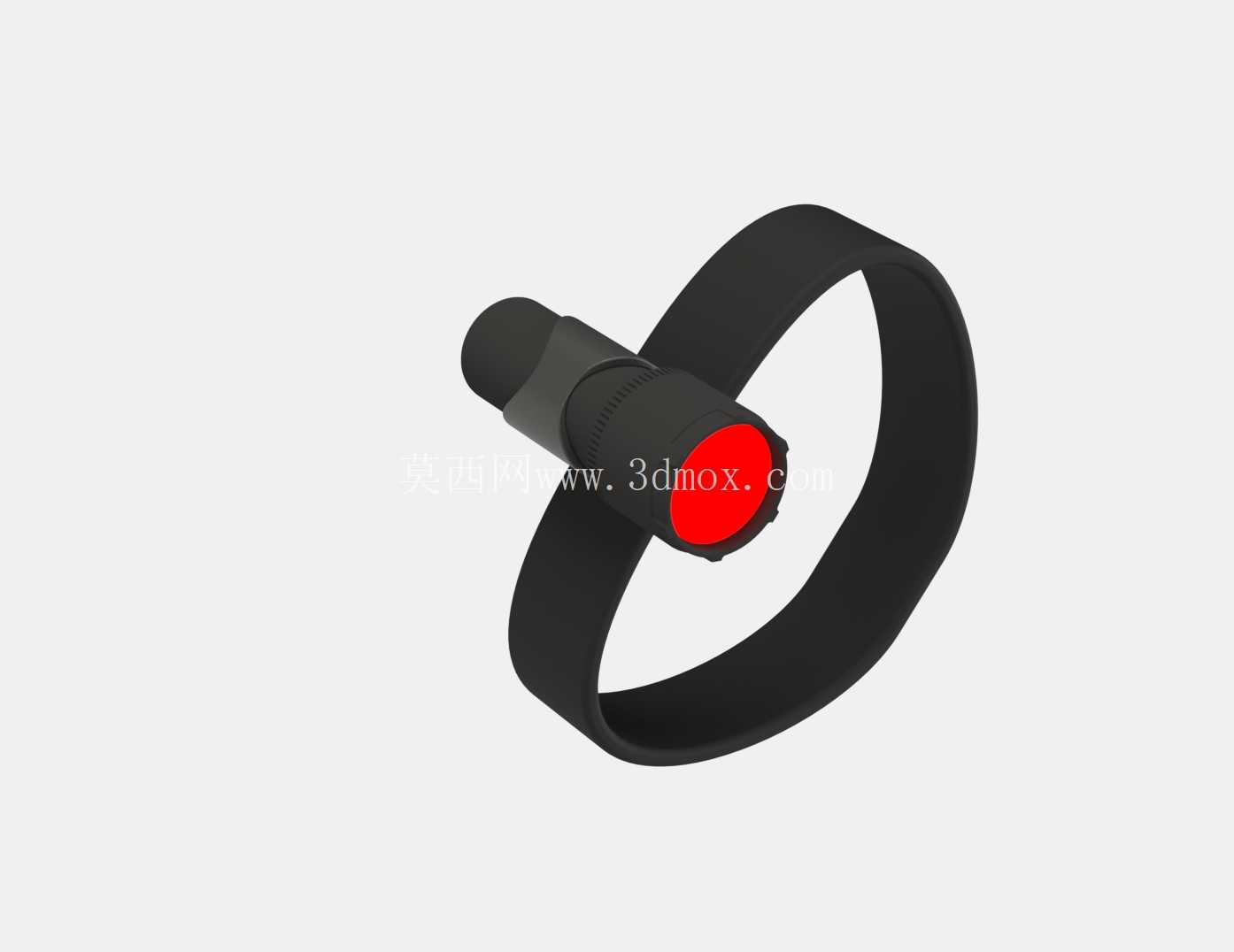

　　安装边界方面，该结构的灯头与绑带为可拆卸设计，卡座采用插拔式结构，拔出锁止销就能将灯头从绑带上取下，作为手持聚光电筒使用，灯身侧面预留了标准1/4英寸螺孔，也可以固定在三脚架、设备支架上作为固定补光源使用。出光口的红色端面为滤色片安装位，可根据使用需求更换不同颜色的滤色片，满足信号指示、特殊环境照明的需求，比如在夜间户外作业时更换红色滤光片，能够在保留照明能力的同时避免惊扰野生动物，或者在检修管路时使用滤色片提升特定介质的辨识度。结构的防水设计采用分段式密封圈，灯头前后段的连接位置、电池仓盖位置都设置了截面直径2mm的丁腈橡胶密封圈，能够实现IPX4级别的防水能力，应对雨天作业、汗水浸润的场景不会出现内部电路短路的问题。

　　绑带的材质选用哑光黑色硅胶，表面做了细微的磨砂纹理，既能够提升与头部接触的摩擦力，避免佩戴时滑动，也不会因为表面反光干扰作业视线，绑带的厚度控制在2mm，兼顾弹性与支撑性，反复拉伸1000次后形变率不超过5%，长期使用不会出现绑带松垮无法固定的问题。在结构细节处理上，灯头的所有棱角都做了R1.5的圆角处理，没有尖锐的凸起，避免佩戴或者手持时刮蹭衣物、划伤皮肤，灯身表面的防滑滚花纹理采用间距1mm的直纹设计，即使手上沾有油污、汗水，也能够稳定握持调整角度，不会出现打滑的情况。调焦结构采用旋转式设计，旋转灯头前段就能调整透镜与发光元件的距离，实现聚光角度的微调，旋转阻尼设置在0.3N·m，调整后不会因为日常使用的震动出现焦距偏移的问题，能够稳定保持设定的照射角度。
