老式电话绕线器结构设计展示

　　这款绕线器最初适配老式固定电话的听筒连接线收纳场景，在上世纪有线通讯普及的阶段，这类部件是桌面通讯终端的配套辅件，主要作用是规整听筒与座机本体之间的螺旋连接线，避免线材长期垂落、弯折出现外皮破损、内部铜芯断裂的问题，同时也能让桌面布线更整洁，减少线材勾挂桌面物品的概率。从实际使用场景来看，这类绕线器多安装在座机壳体的侧边位置，不需要额外占用桌面独立空间，用户拿取、放回听筒的过程中，绕线结构会顺着线材的拉伸、回缩方向自适应转动，不会出现线材卡滞、拉扯听筒影响使用的情况。

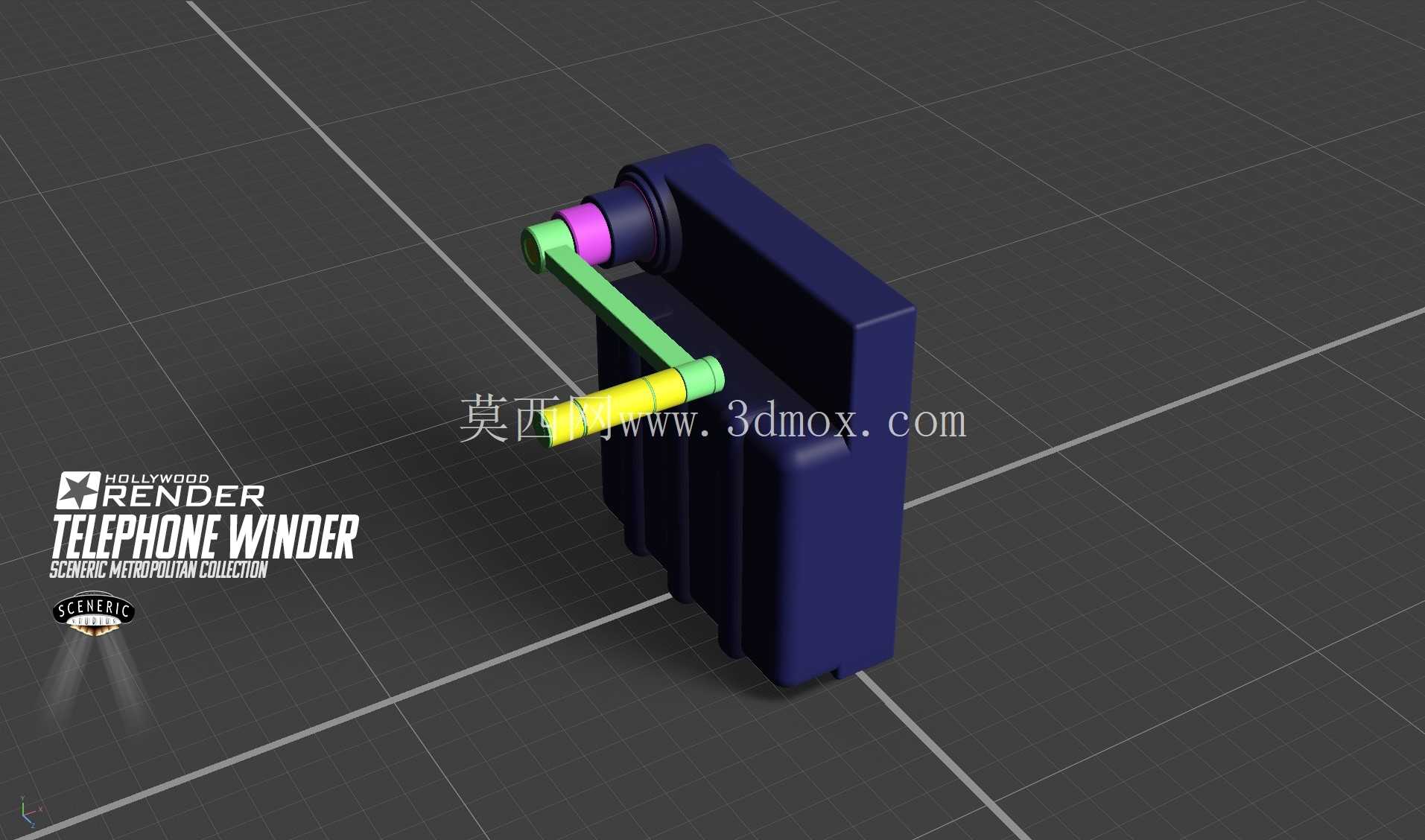

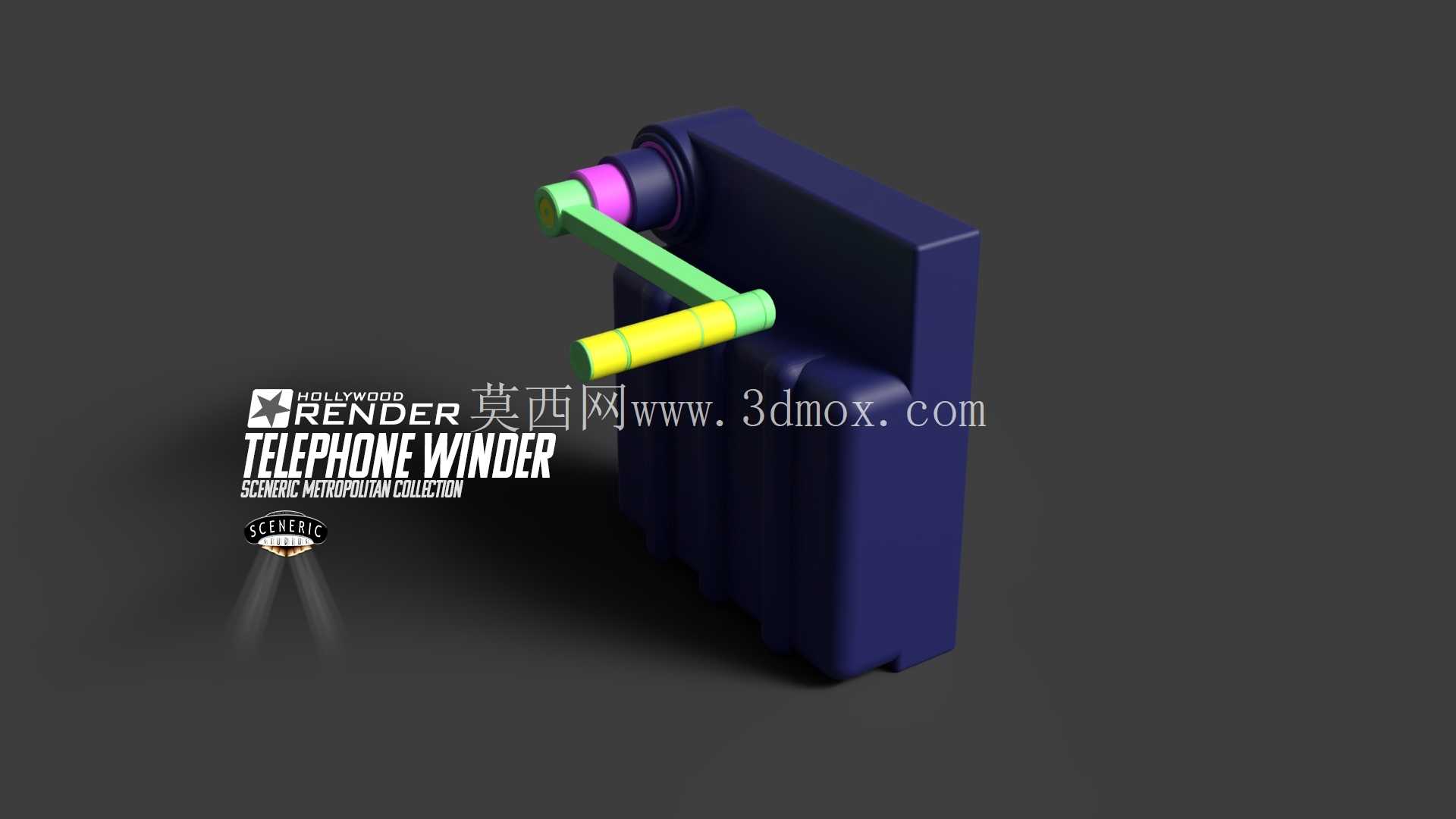

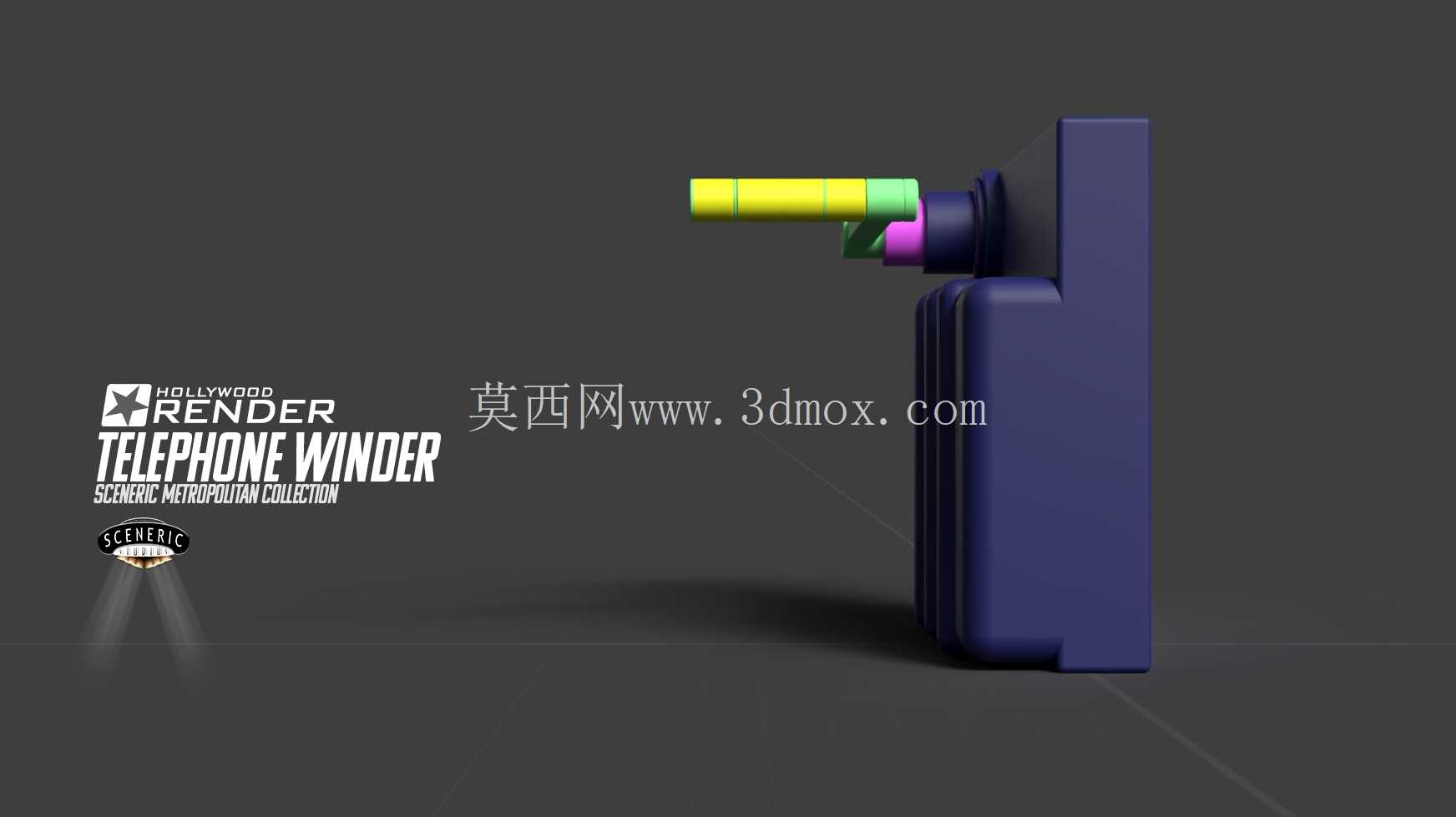

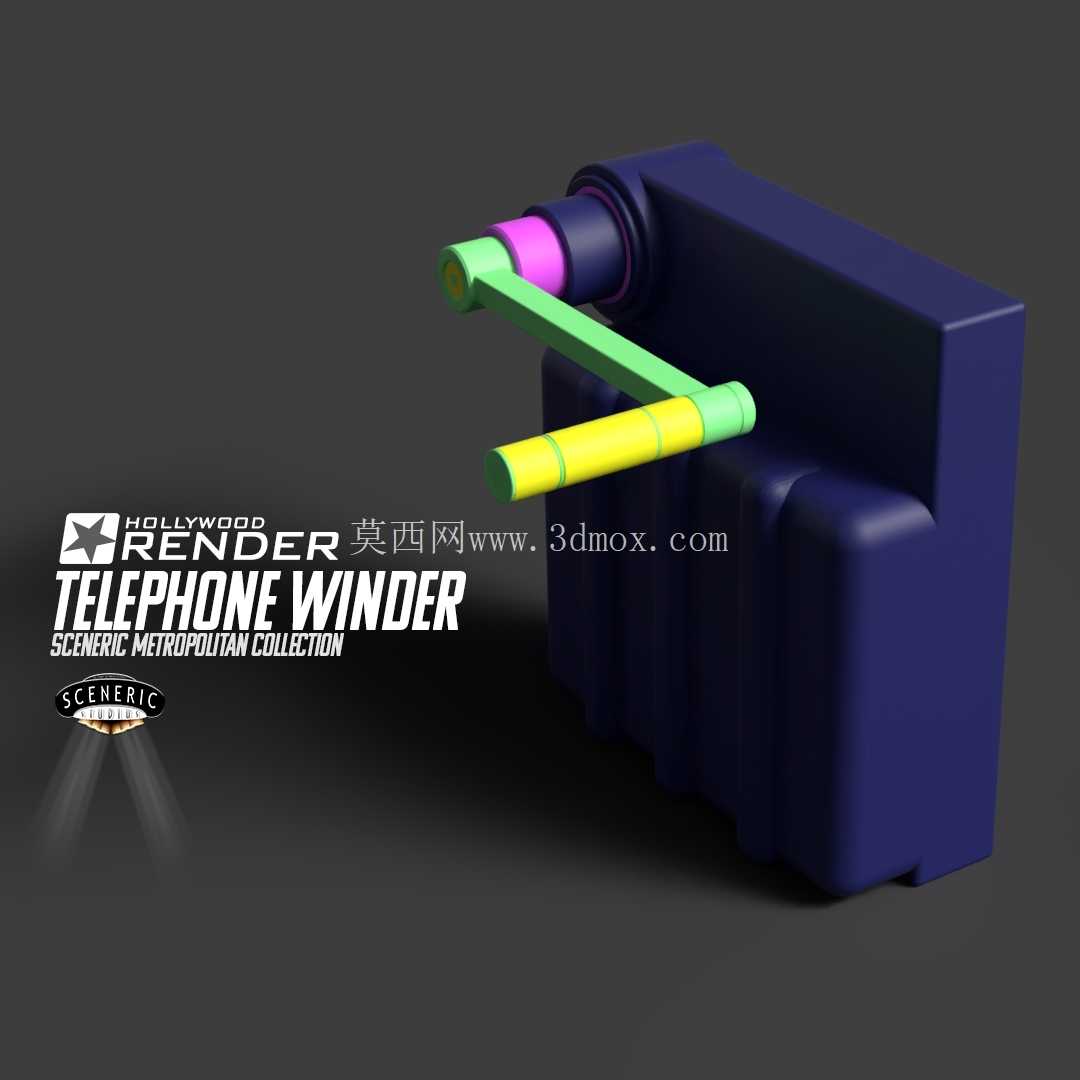

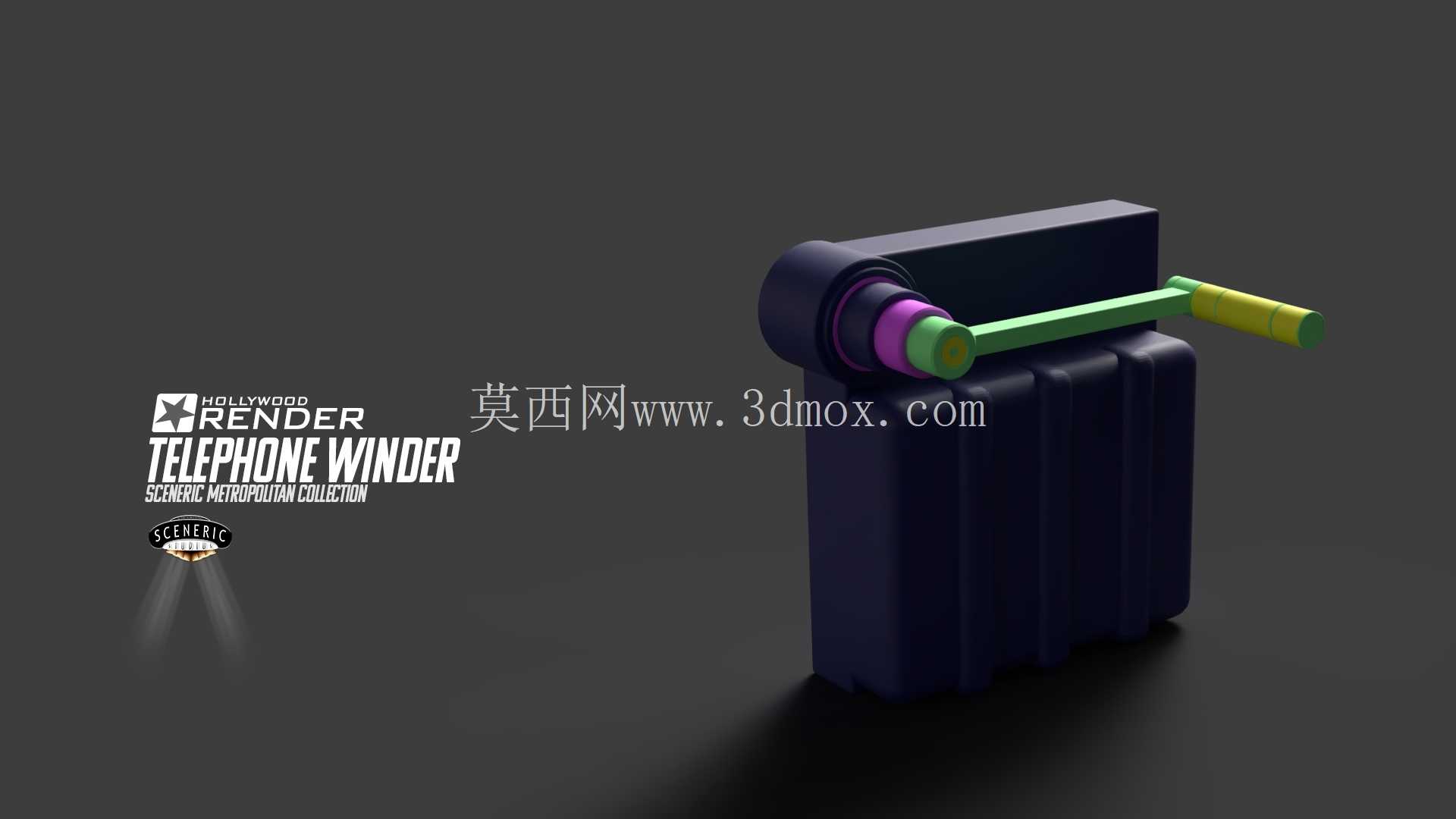

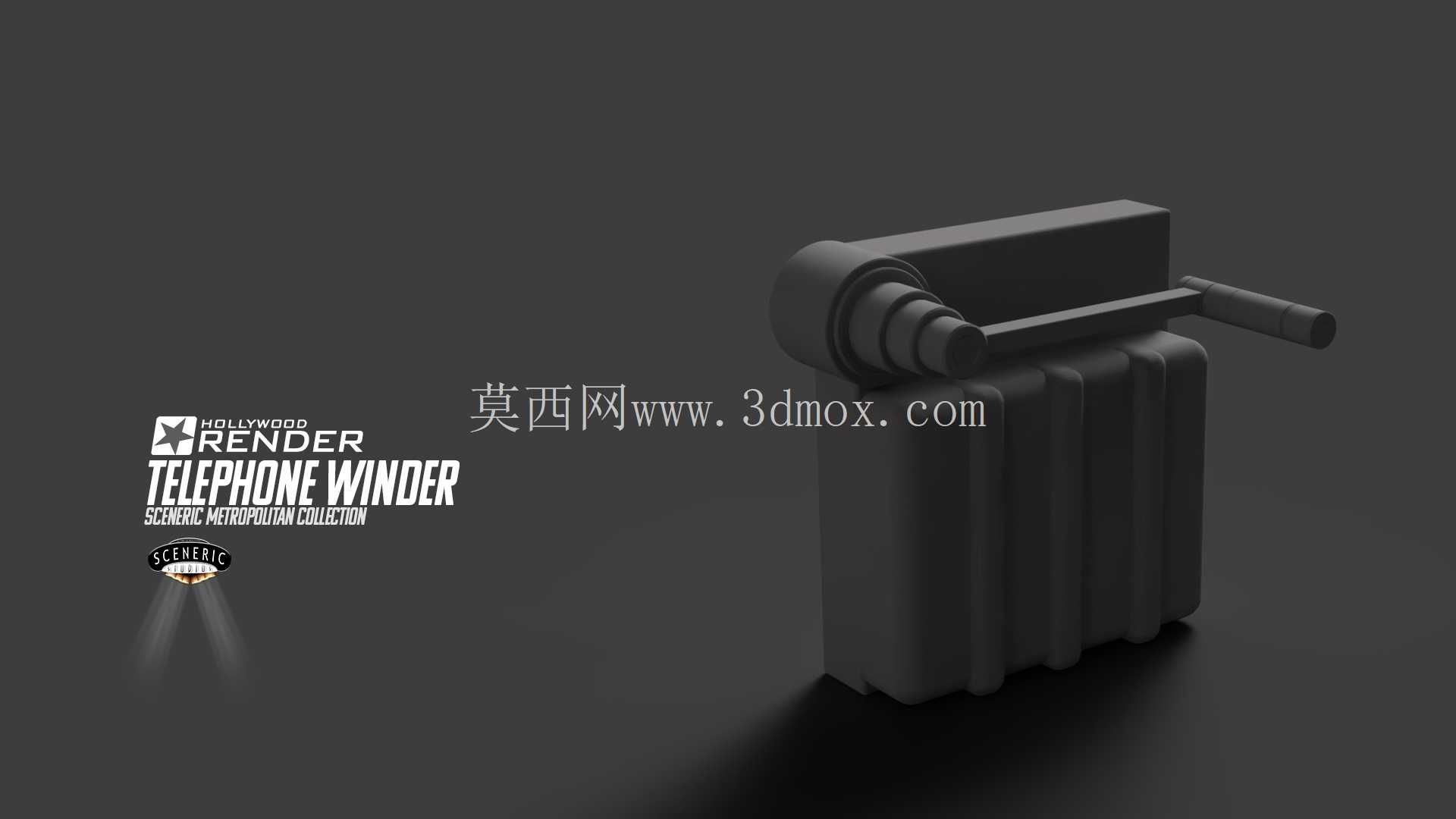

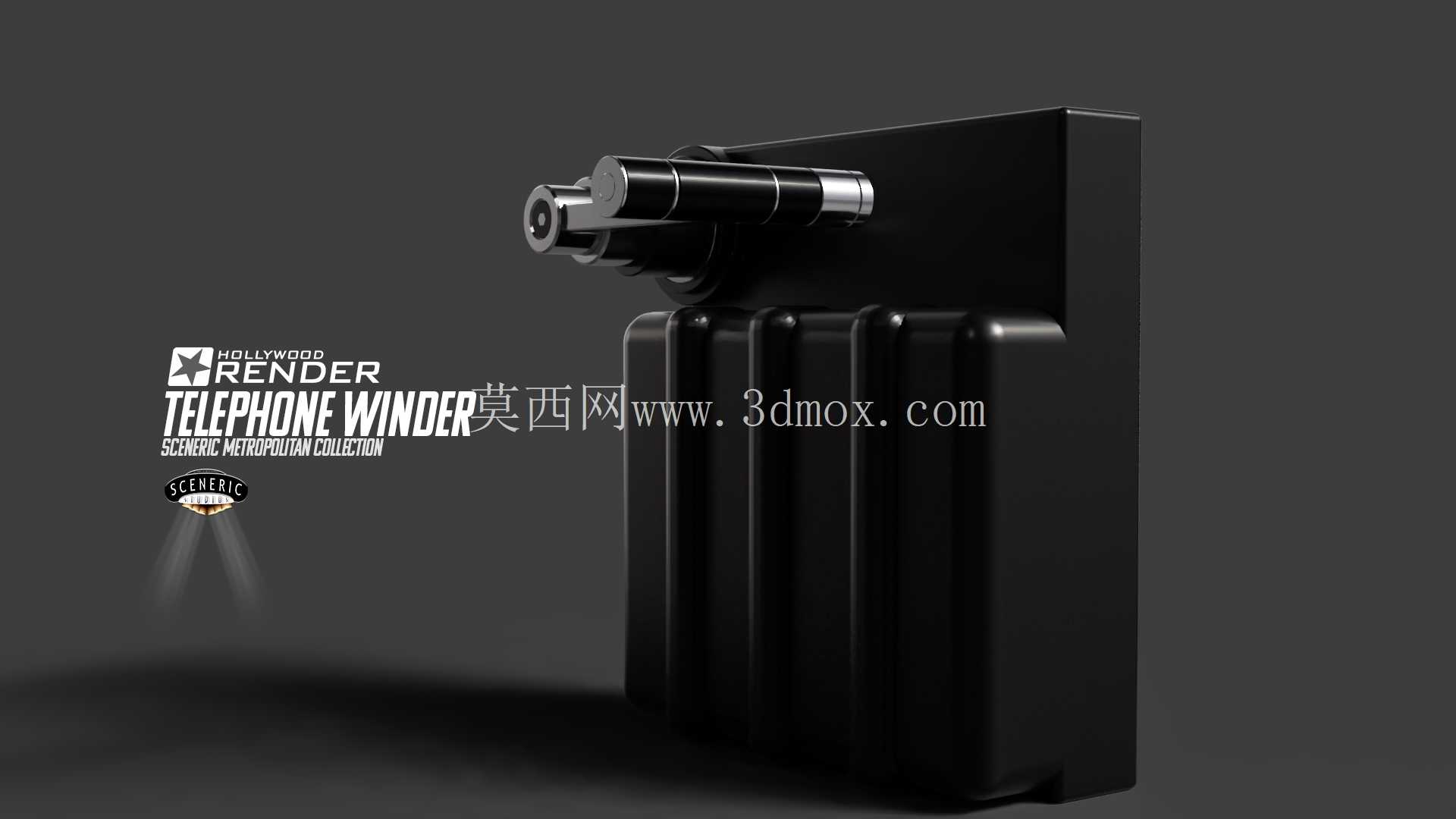

　　从结构设计层面拆解，这款绕线器采用分体式装配思路，主体支撑部分为立式块状基座，基座底部预留了与座机壳体贴合的安装平面，安装时可通过卡扣或者小规格螺丝直接固定在机壳预设的安装位上，基座的整体厚度控制在20mm以内，突出机壳表面的高度不超过60mm，不会因为部件突出过多影响日常桌面操作，也不会和听筒的放置槽产生位置干涉。基座上部设置了转动支撑轴，轴体采用分段式设计，靠近基座的轴段为固定段，和基座一体成型保证结构强度，外侧的转动段套在固定轴上，可以绕轴做360度自由转动，转动段的阻尼经过调校，既不会因为阻尼过小导致线材回缩过快甩动，也不会因为阻尼过大造成线材拉伸卡顿。

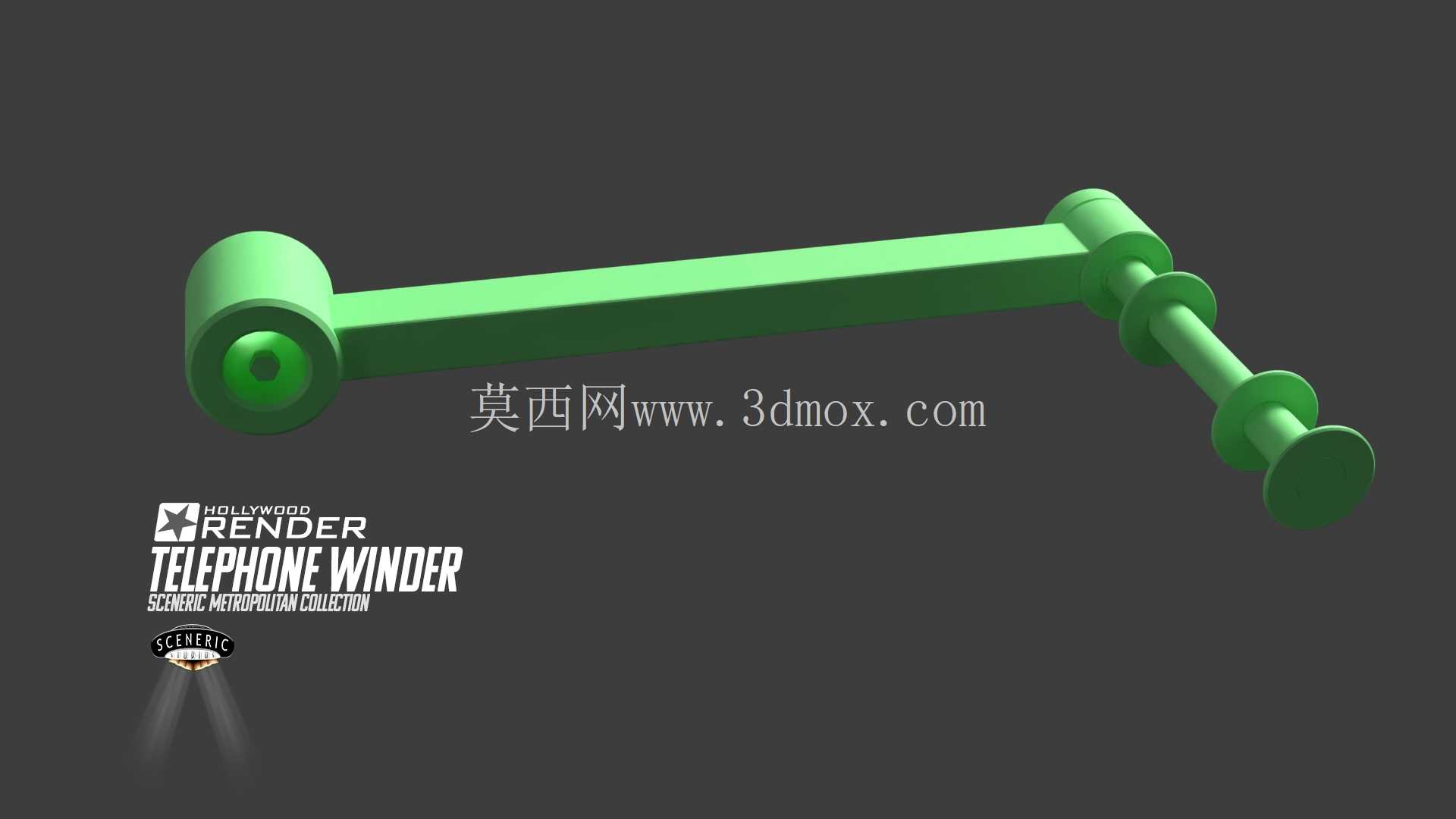

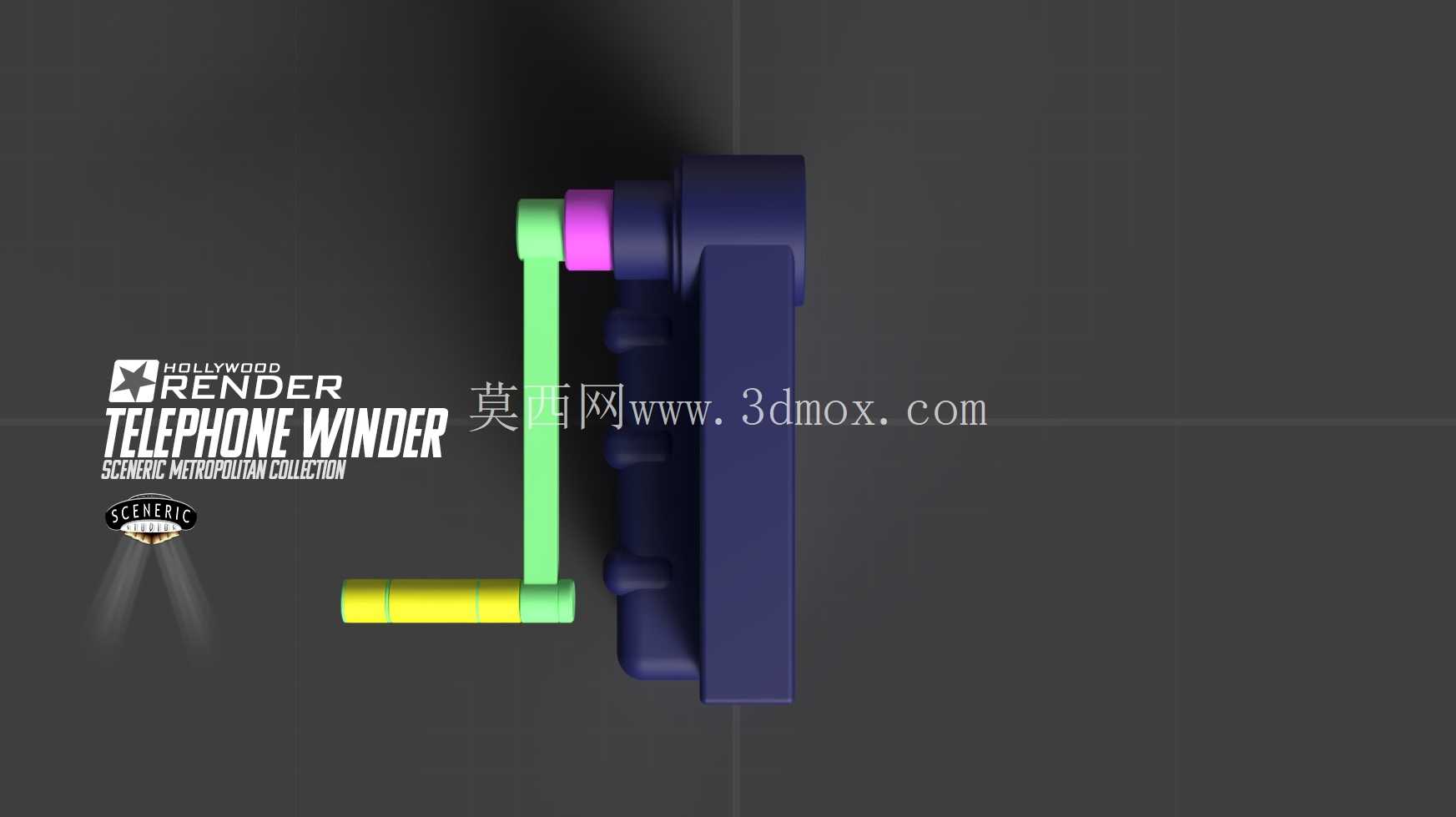

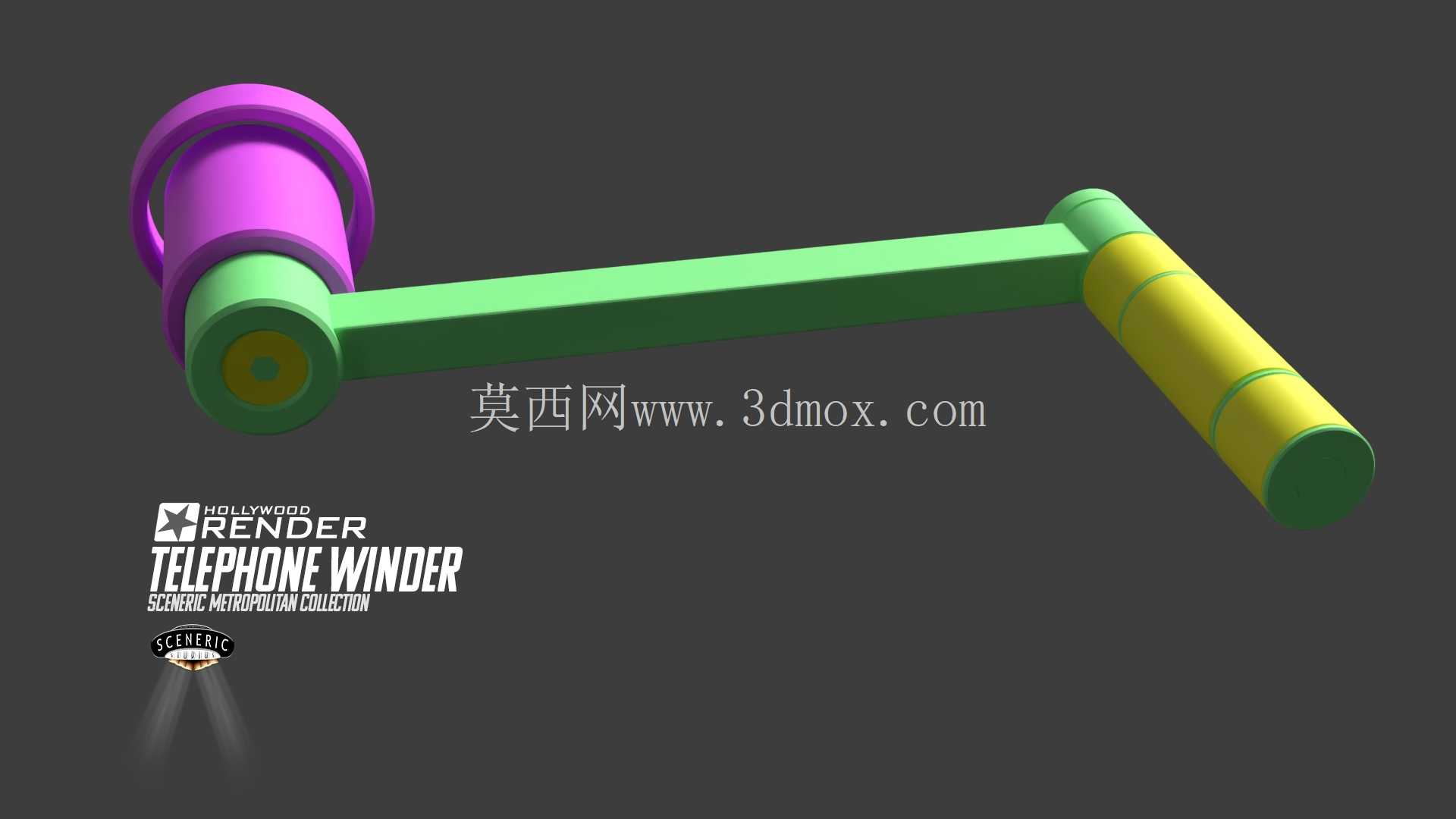

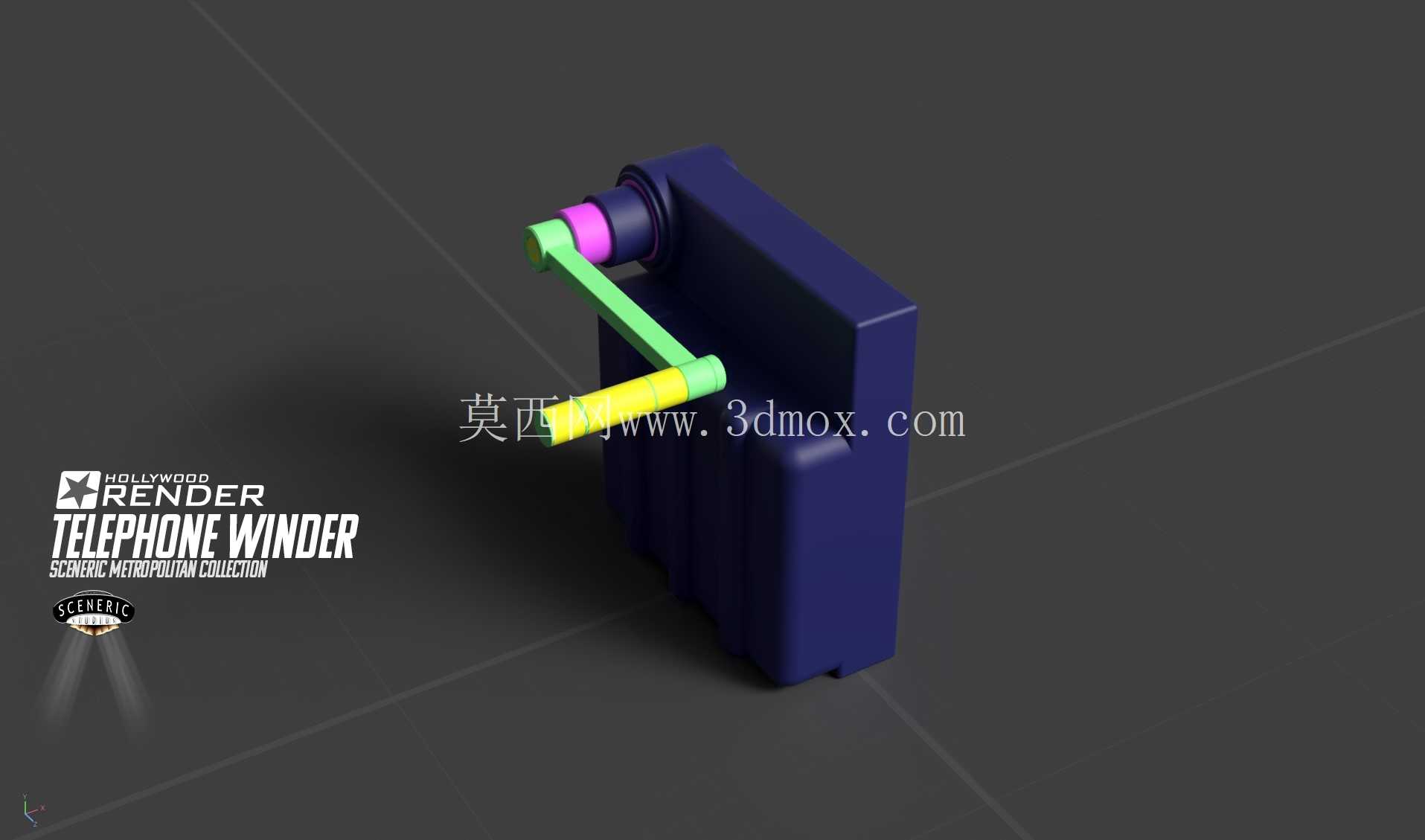

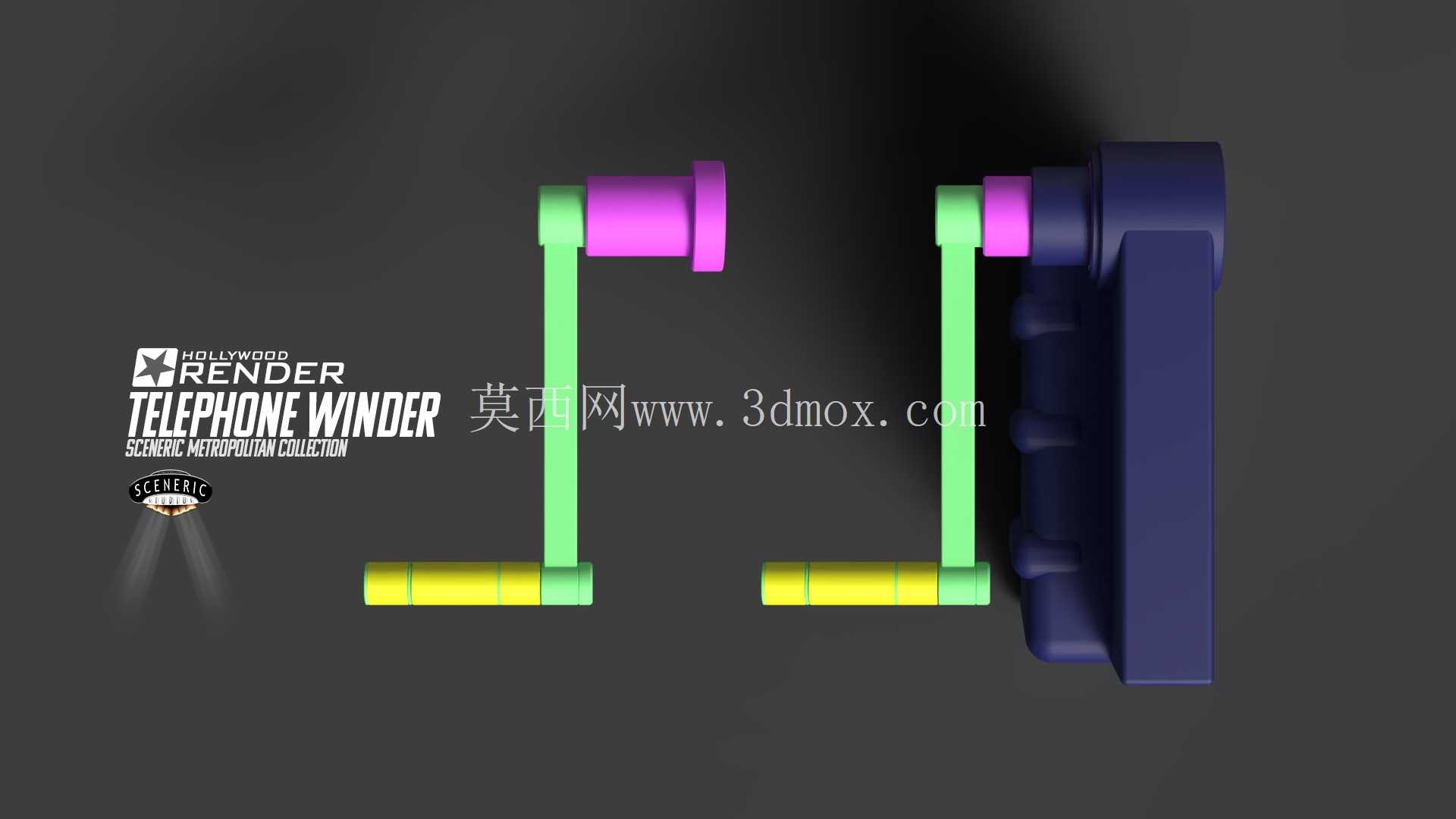

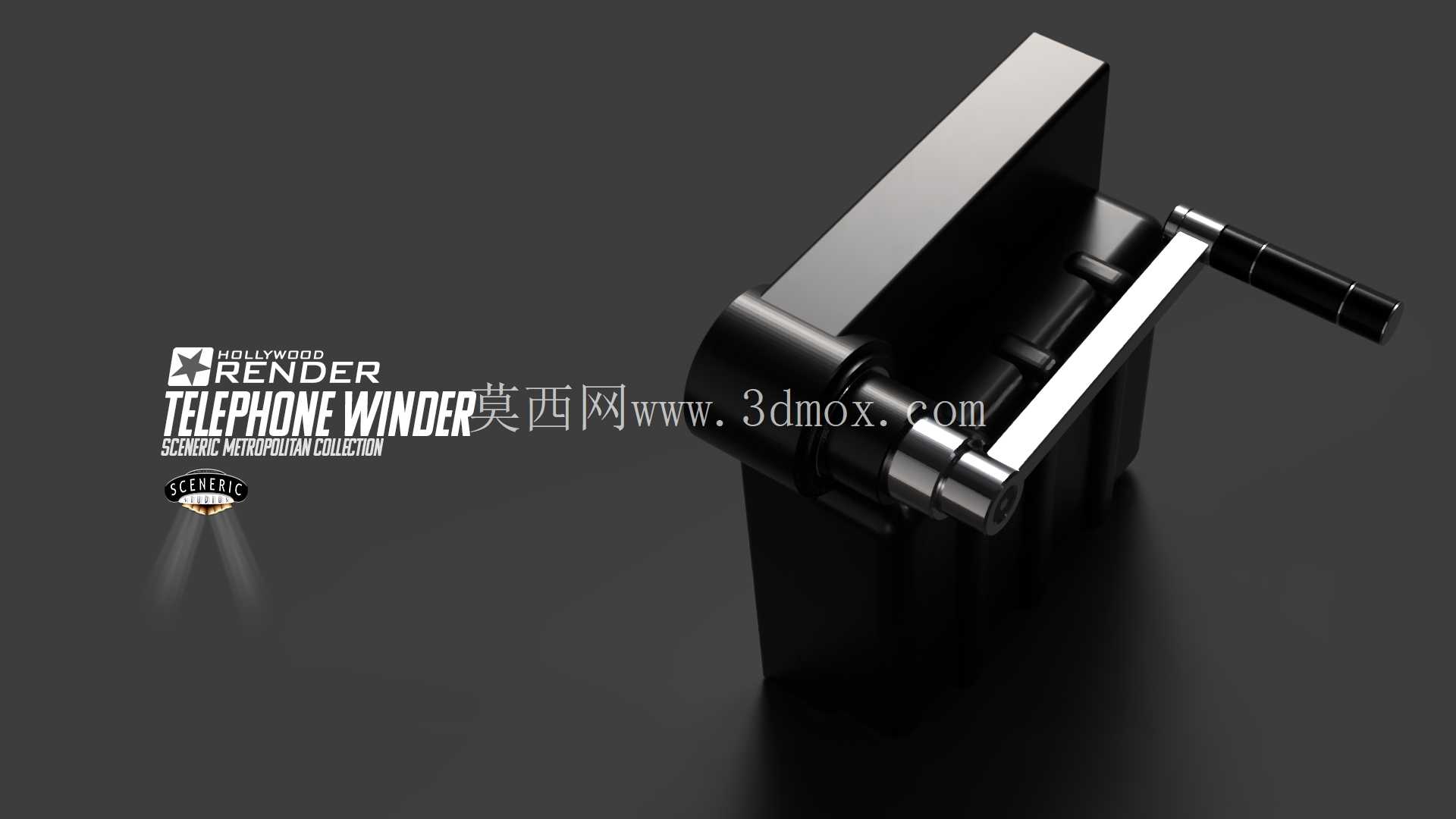

　　绕线的执行部分为横向伸出的摆臂结构，摆臂长度根据常规电话线的弯曲半径设计，大概在45mm左右，摆臂末端设置了导向环，线材穿过导向环后再连接到听筒端，摆臂和转动轴的连接位置做了圆角过渡，避免应力集中导致长期转动后摆臂断裂。摆臂上还设置了分段式的线材限位结构，黄色的限位段可以根据线材的粗细调整夹持间隙，适配不同线径的电话线安装，不需要额外更换配件就能兼容多数同类型号的座机线材。转动轴的根部设置了紫色的限位挡圈，挡圈的作用是限制摆臂的轴向窜动，避免长期使用后摆臂从轴上脱落，挡圈和基座之间预留了0.5mm的间隙，保证转动过程中不会出现摩擦异响。

　　从实际功能特性来看，这款绕线器没有设置复杂的弹性回缩结构，完全依靠线材本身的螺旋复位力配合摆臂的转动实现线材收纳，结构非常简单，故障率极低，在长期使用过程中不需要额外加注润滑油或者维护，只要没有外力撞击破坏结构，基本可以和座机整机保持同等的使用寿命。设计过程中特意将所有的棱角位置都做了R2以上的圆角处理，一方面是避免安装、使用过程中锐角划伤用户手部，另一方面也能减少应力集中，提升塑料部件的抗冲击性能，毕竟这类部件多采用ABS注塑成型，圆角结构能大幅降低注塑过程中的缩痕、缺料问题，提升成品率。

　　在安装边界的考量上，这款绕线器的基座背部完全为平面，安装时只需要在座机壳体上对应位置预留两个直径3mm的螺丝孔，或者设置对应的卡扣卡槽即可，不需要在机壳内部预留额外的避让空间，对座机本身的内部结构布局几乎没有影响，非常适合在现有成熟座机产品上做加装适配，也可以集成到新设计的复古风格通讯产品中。摆臂的转动范围做了软限位设计，当摆臂转动到靠近座机本体的极限位置时，摆臂根部的凸台会和基座上的限位块接触，避免摆臂过度转动撞击机壳表面造成漆面磨损，同时也能防止线材过度扭转出现打结的问题。

　　从建模细节来看，各个部件的装配间隙都控制在0.1-0.2mm之间，既保证了转动部件的活动自由度，也不会因为间隙过大出现晃动松散的问题，导向环的内孔做了抛光处理，减少线材和导向环之间的摩擦，避免长期滑动磨损线材外皮。整体结构没有采用复杂的曲面设计，所有的造型都服务于功能需求，没有多余的装饰性结构，既降低了注塑模具的加工难度，也能有效控制生产成本，适合批量生产装配。这类绕线结构除了适配老式电话之外，也可以经过简单尺寸调整后，应用在小型桌面设备的线材收纳场景中，比如有线耳机、桌面充电线的收纳固定，结构原理具备很强的通用性。
