NEO-6M卫星定位GPS模块结构设计

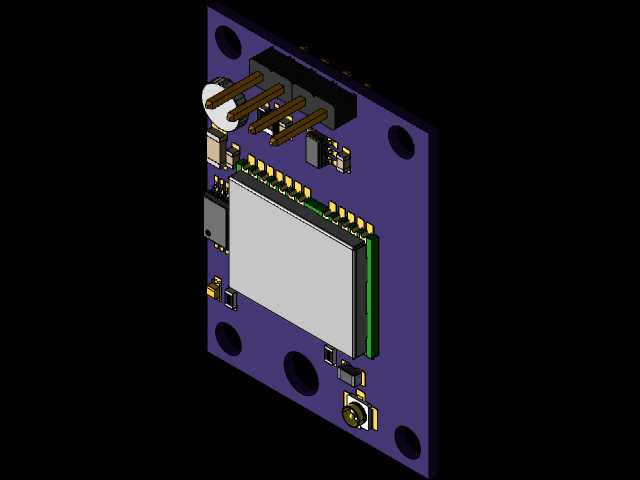

　　做嵌入式定位类设备的结构设计时，NEO-6M这类GPS模块的适配是绕不开的环节，很多户外巡检终端、车载定位装置、无人机飞控辅件、农业机械作业轨迹记录设备里，都能见到同架构模块的身影。这次建模的时候，首先要考虑的是模块在整机里的安装兼容性，毕竟这类模块不是孤立使用的，要和主控板、电源模块、通讯天线做结构配合。从实际使用场景出发，模块的PCB基板采用紫色阻焊设计，四个角预留了标准的M2安装孔位，孔位的中心距严格按照常用嵌入式模块的通用安装间距设定，既可以用铜柱支撑固定在设备内部的安装层，也能通过排针直接插接到主控载板上，适配两种不同的装配需求。

　　排针的选型用了常规2.54mm间距的直插排针，一共四组引脚，分别对应电源、串口通讯、PPS秒脉冲输出、接地引脚，建模的时候特意把排针的插针长度做了冗余设计，既满足波峰焊的吃锡深度要求，也能兼容不同厚度的载板插接，不会出现插接过松或者顶到外壳的问题。模块核心的GPS接收芯片部分做了独立的屏蔽罩设计，建模时还原了屏蔽罩的卡扣结构，这个结构在实际生产中是用来扣合在PCB的接地焊盘上的，既能屏蔽外界的电磁干扰，避免板上其他开关电源、高频通讯元件影响卫星信号接收灵敏度，也能保护核心芯片不受外力磕碰、灰尘侵入。

　　屏蔽罩旁边的备用电池座也做了细节还原，这个座子是用来装纽扣电池的，在主电源断开时给模块的RTC电路供电，保存星历数据，下次冷启动的时候能大幅缩短搜星时间，做结构的时候要注意电池座的高度不能超过屏蔽罩顶面，不然安装的时候会和上层的结构件产生干涉。PCB板边缘预留的IPEX天线座位置也做了精准建模，这个座子是用来外接有源GPS天线的，实际选型时要注意天线座的中心高度，避免和外壳上的天线出线槽错位，板载的状态指示灯、滤波电容、ESD保护二极管的位置都按照实际元件的封装尺寸做了还原，这些小元件的布局直接影响模块的EMC性能，建模时保留了元件之间的安全间距，方便后续做PCB Layout的时候参考。做安装边界校核的时候，要注意模块整体的厚度方向尺寸，最高的元件是排针和屏蔽罩，两者的顶面基本齐平，在设计设备外壳的时候，内部预留的安装间隙不能小于这个最大高度，同时要在对应GPS天线的位置预留无金属遮挡的窗口，因为金属外壳会屏蔽卫星信号，要么把天线引出到外壳外侧，要么在外壳对应位置用非金属材质做信号透传区。另外模块的电源输入部分的滤波电容布局靠近引脚入口，建模时也还原了这个设计细节，实际电路里这部分电容是用来滤除电源线上的纹波，避免模块因为电源波动出现搜星不稳定、丢星的问题。

　　在做整机结构配合的时候，还要考虑模块的散热问题，虽然GPS模块的整体功耗不高，但是长时间工作时核心芯片还是会有小幅温升，屏蔽罩本身可以起到一定的散热作用，安装时不要在屏蔽罩表面贴泡棉之类的隔热材料，尽量和周围的结构件留出一定的空气对流间隙。很多新手做结构设计的时候容易忽略排针的定位精度，其实排针的位置度公差要控制在0.1mm以内，不然批量生产的时候会出现插针偏位、无法顺利插接到载板的问题，建模时把排针的安装基准和PCB的安装孔基准做了统一，方便后续出工程图的时候标注形位公差。还有板上的复位按键、测试点的位置也做了还原，这些位置在做外壳设计的时候要对应预留调试开口，方便生产的时候做功能测试，不用拆开整机就能触发复位、连接测试点。从实际应用的适配性来看，这个模块的尺寸可以兼容绝大多数小型嵌入式定位设备的内部安装空间，不管是手持巡检仪的内部夹层，还是车载OBD定位盒的主板堆叠，或者是无人机飞控的扩展模块位，都能通过调整安装柱的高度来适配，不用额外做定制化的结构修改。建模的时候所有元件的封装都按照实际量产的元件尺寸1:1还原，没有做简化处理，导入到整机装配里的时候可以直接做干涉检查，不用再额外核对元件尺寸，能大幅缩短结构设计的周期，避免后期打样出现装配干涉的问题。
