家用WiFi信号中继扩展设备结构设计

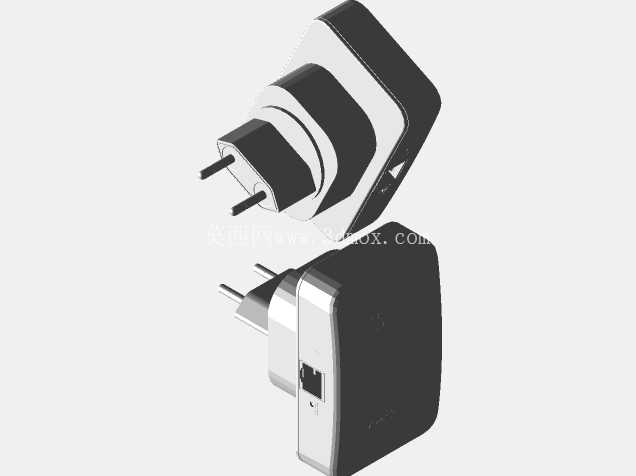

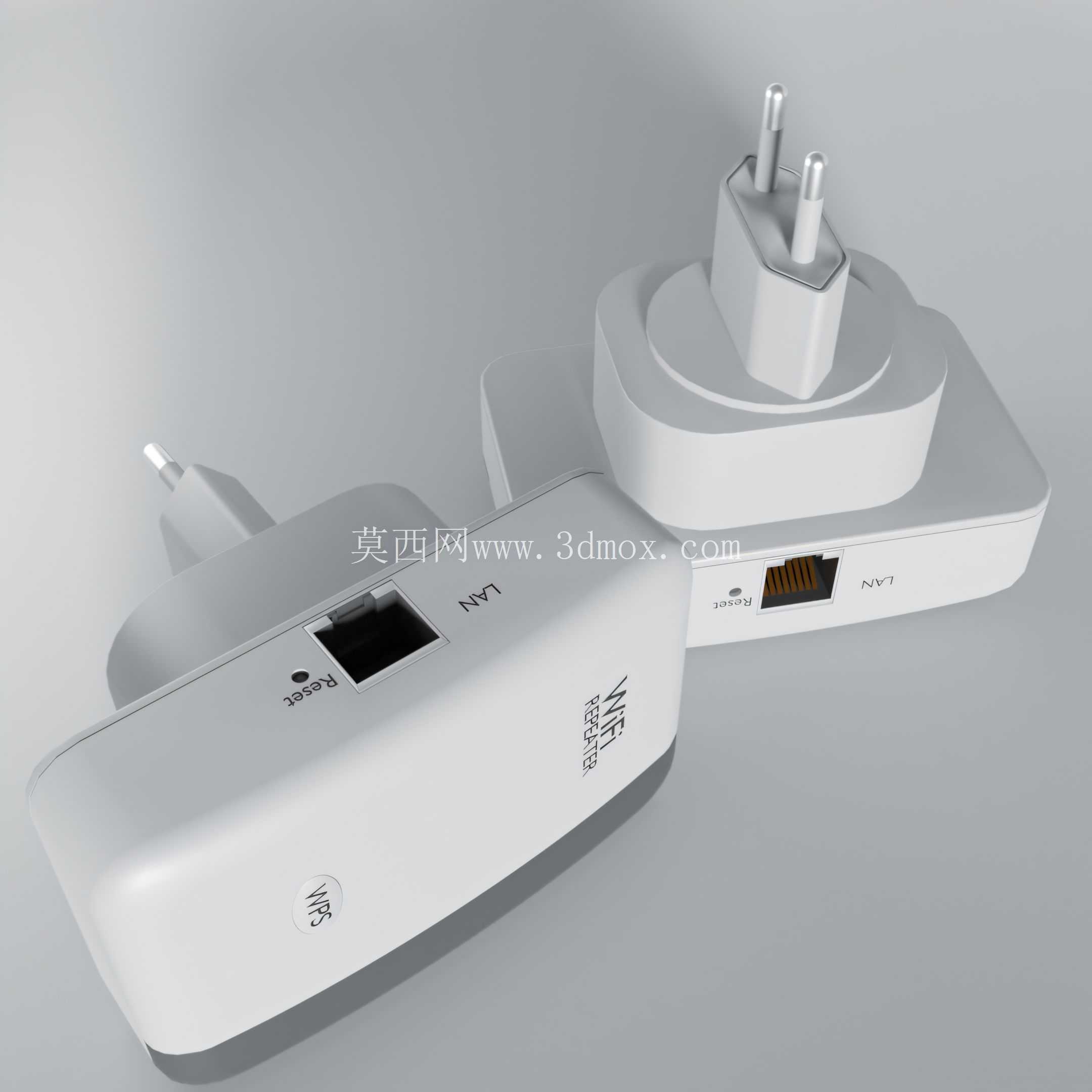

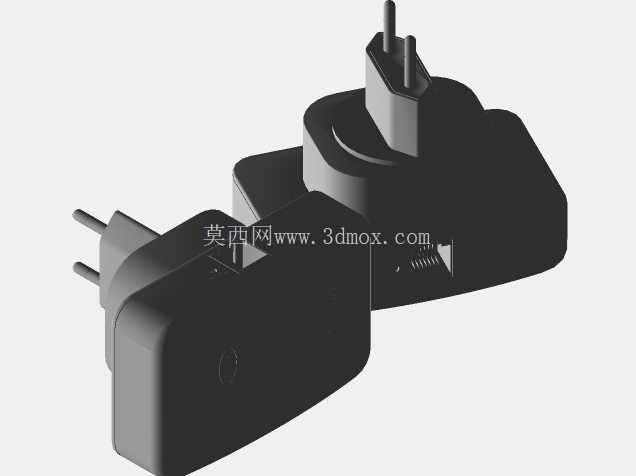

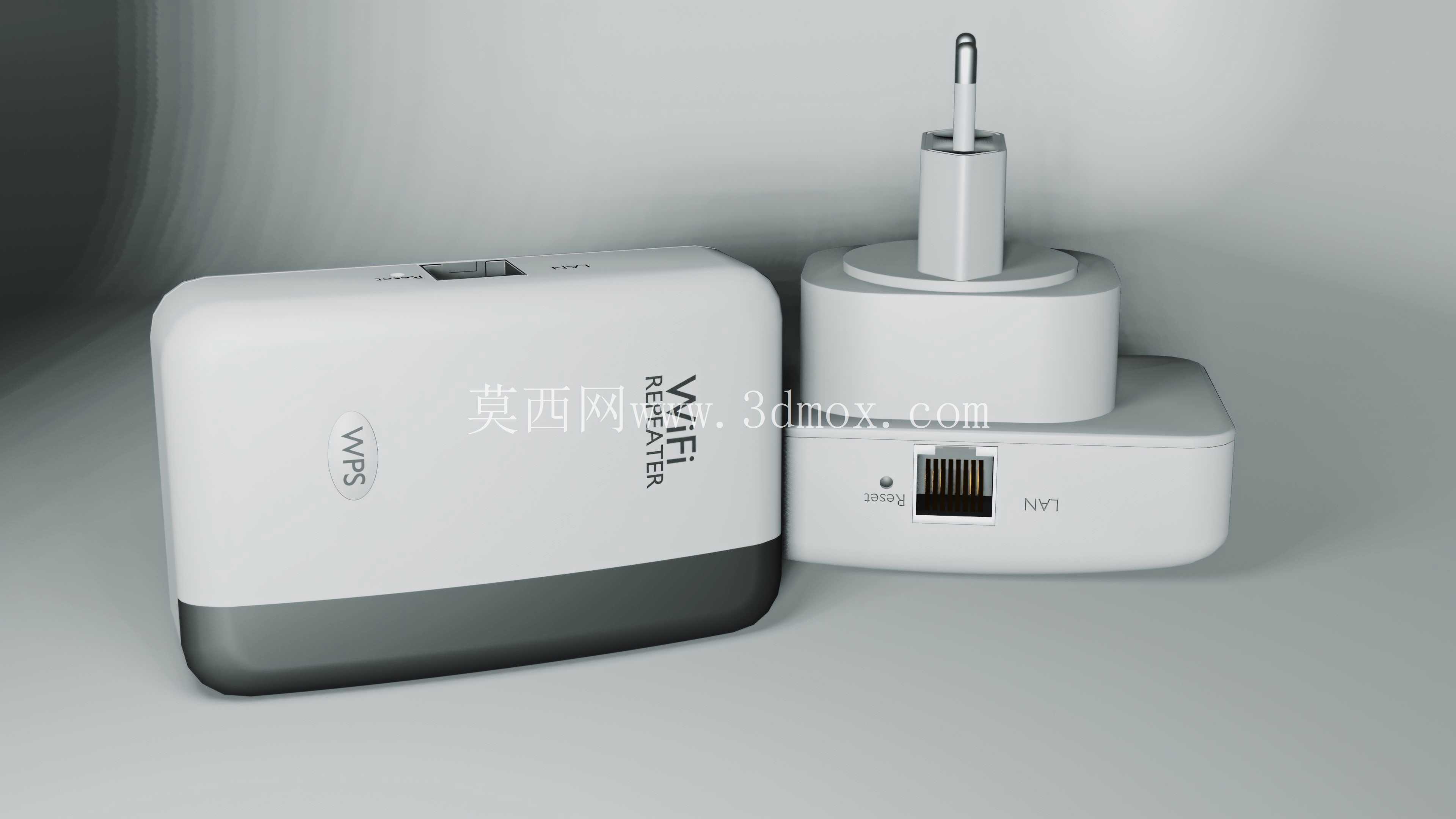

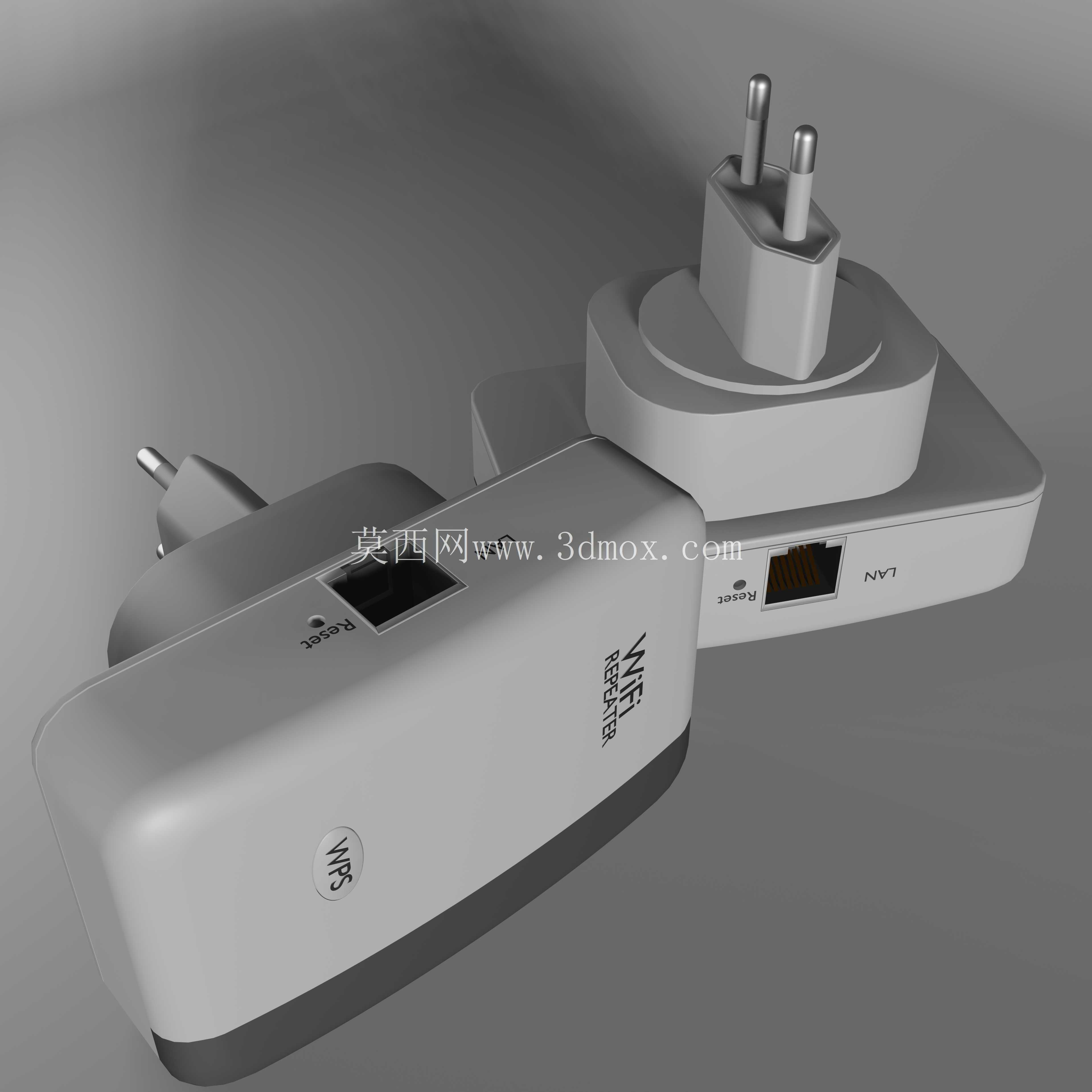

　　直插式款采用一体化墙插结构，整体为分层堆叠的圆角柱体造型，顶部集成国标两插插脚，直接插入墙面插座即可完成固定，无需额外摆放空间，插脚与主体连接处做了限位凸台结构，避免插拔时受力损坏内部PCB板，主体侧面预留RJ45以太网口，可兼顾有线设备接入需求，网口旁设置状态指示灯，通过不同灯光颜色反馈设备配对、工作状态，指示灯做了柔光处理，避免夜间使用时光线刺眼。桌面摆放式款为圆角长方体造型，底部做了防滑胶垫预留位，可平稳放置在桌面、置物架等平面，侧面设置WPS配对按键，用户按下主路由WPS键后再按设备按键即可完成快速配对，无需进入后台设置参数，降低普通用户的操作门槛，设备侧面预留散热格栅开孔，内部PCB板与外壳之间预留2mm空气对流间隙，保证长时间工作时的热量散出，避免高温导致的芯片降频、寿命缩短问题。在家庭与小型办公场景的网络部署中，WiFi信号覆盖死角一直是影响使用体验的常见问题，墙体遮挡、距离过远、多径干扰都会导致终端设备连接速率下降、延迟升高甚至断连，WiFi中继器正是针对这类痛点设计的网络扩展硬件，无需重新布线，通过接收现有主路由的无线信号再放大转发，就能快速拓展信号覆盖范围，填补大户型、复式结构、长走廊等场景的信号盲区。本次呈现的两款中继设备结构设计，分别对应直插式与桌面摆放式两种主流安装形态，适配不同的使用环境需求。

　　从结构设计逻辑来看，两款设备的外壳均采用上下扣合的装配方式，卡扣均匀分布在壳体四周边缘，拆卸维护时无需破坏壳体结构，内部PCB板通过螺丝柱固定在下壳，螺丝柱高度经过精准核算，保证板载天线与外壳之间留有足够净空，避免金属壳体、内部元器件对天线信号造成屏蔽，影响信号转发效率。直插款的插脚采用铜质镀镍材质，插脚与内部电源板通过焊片硬连接，保证插拔时的结构强度，可承受至少1000次插拔无松动；桌面款的外壳做了双色注塑处理，上壳为哑光白色PC材质，下壳为深灰色防滑ABS材质，既提升外观层次感，也能避免放置时打滑移位。

　　从安装边界来看，直插款整体直径不超过65mm，插入墙面插座后突出墙面厚度不超过70mm，不会遮挡相邻插座的使用，适配市面上绝大多数86型标准墙面插座；桌面款整体长宽高控制在90mm60mm35mm范围内，占用桌面面积极小，可放置在弱电箱旁、书架缝隙等狭小空间。两款设备的天线均采用内置PCB板载天线设计，天线布局经过优化，分别对应2.4G与5G频段，信号转发时的损耗控制在合理范围内，相比外置天线的产品，内置天线结构更紧凑，外观更简洁，也避免了天线折断、调整角度的麻烦。

　　在实际工程选型中，这类中继设备适合在已完成装修、无法重新布置网线的场景下使用，相比Mesh组网成本更低，部署更灵活，结构设计时需要重点考虑安装兼容性、散热效率、信号屏蔽三个核心问题，比如直插款的插脚位置需要做偏心处理，避免插入插座后与旁边的插头干涉，外壳材质需要选用阻燃V0级别的塑料，满足电子设备的安全规范，内部走线需要避开天线区域，减少信号干扰。两款设备的接口都做了ESD防护预留位，可在生产时加装静电防护元件，避免用户插拔网线时静电击穿网口芯片，提升设备的可靠性。
