PG7电缆防水密封锁紧接头结构设计

　　在电气柜布线、户外机电设备接线、传感器线缆引出等场景中，线缆穿入设备壳体后的密封与固定是长期被忽视却直接影响设备防护等级的关键环节，PG7规格的电缆锁紧密封接头正是针对小线径线缆穿板固定需求开发的标准连接件。这类接头最核心的使用场景集中在IP65及以上防护要求的设备上，比如户外小型传感器的出线端、低压控制箱的线缆引入孔、小型机电一体化模组的壳体穿线位，既要保证线缆被牢牢锁紧不会受外力拉扯出现松脱移位，又要阻断粉尘、水汽沿线缆与壳体的间隙进入设备内部，避免内部电路出现短路、绝缘老化加速等问题。

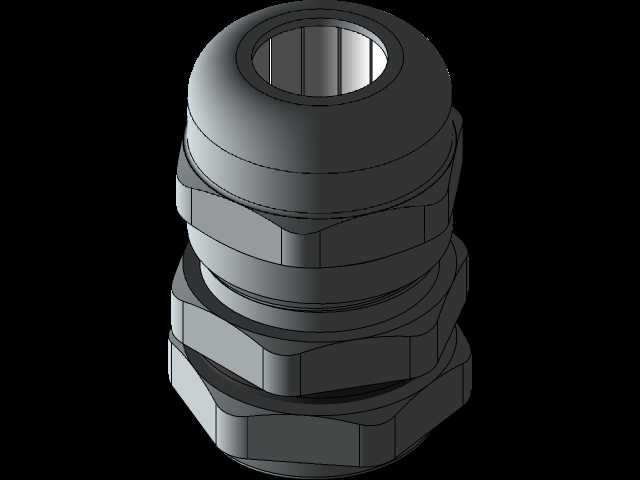

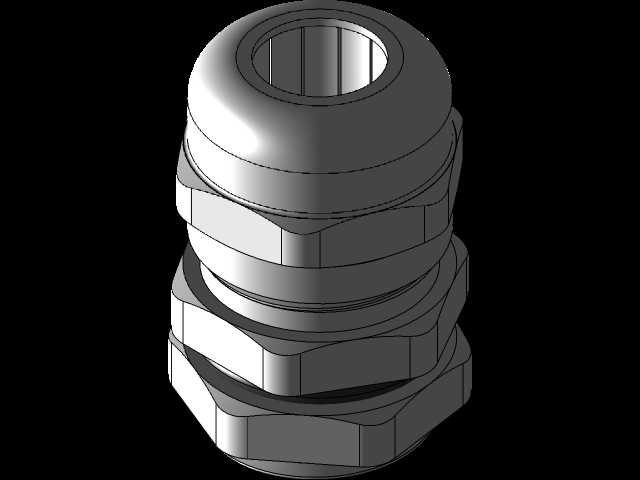

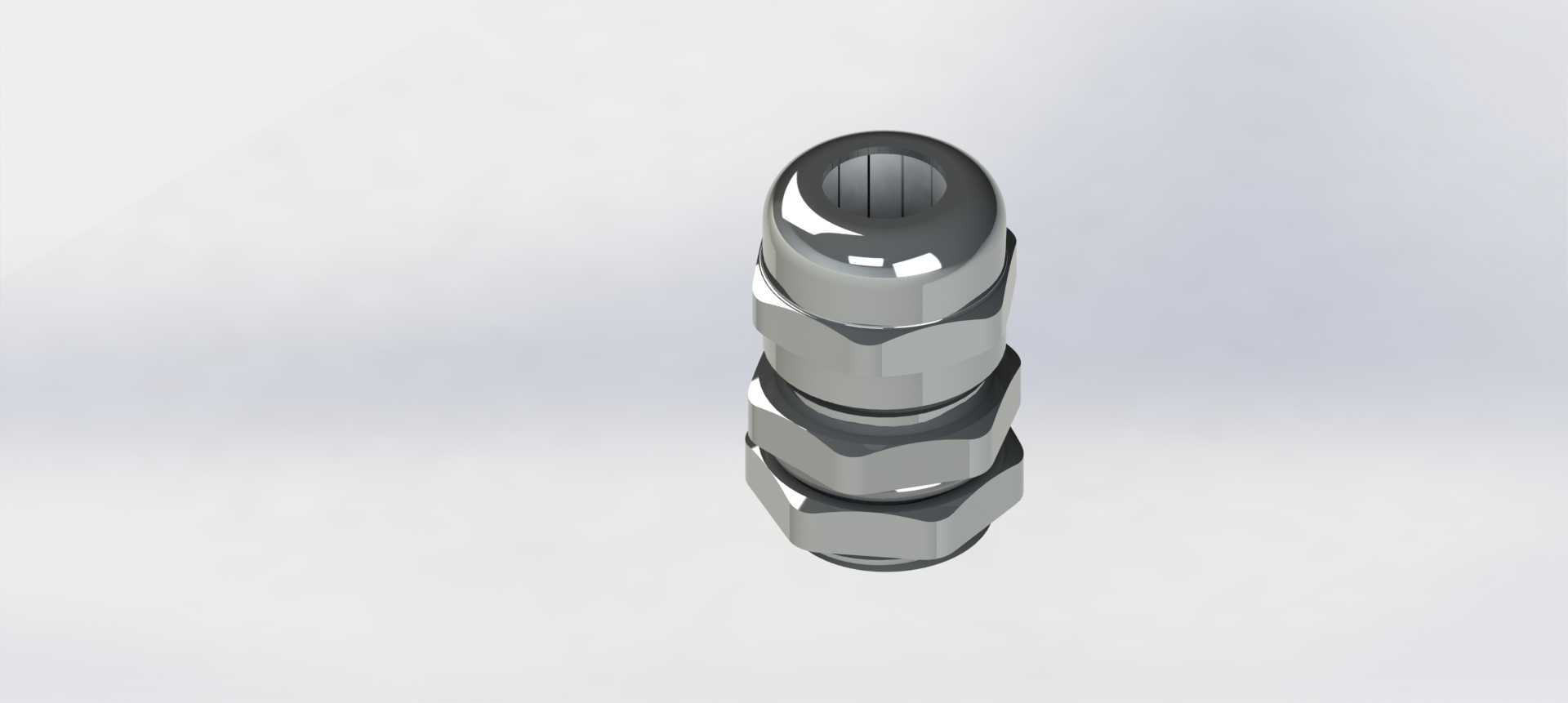

　　从结构设计逻辑来看，这款接头采用了三段式的经典锁紧密封结构，最上端的锁紧帽内带锥形挤压面，中间段为带外六角拧动位的主体基座，下端为与设备壳体连接的外螺纹段，内部嵌套的丁腈橡胶密封环是实现密封功能的核心零件。实际装配时，先将接头下端的螺纹段穿过设备壳体上预先开好的对应安装孔，在壳体内侧用配套的六角薄螺母拧紧固定，保证接头基座与壳体接触面贴合紧密，若有更高防水要求可在基座与壳体之间加装平垫片增强密封；之后将需要固定的线缆从锁紧帽端穿入，穿过内部密封环的中心孔后从下端螺纹段引出接入设备内部接线端子，最后拧紧上端的锁紧帽，随着锁紧帽沿螺纹向下旋进，其内部的锥形面会持续挤压橡胶密封环，让密封环产生径向的均匀形变，紧紧包裹住穿过的线缆外护套，同时密封环的外圈也会紧贴接头主体的内壁，同时实现线缆与接头之间、接头内部腔体的双重密封。

　　设计过程中需要重点把控几个核心尺寸边界，首先是下端连接螺纹的规格，PG7对应的是德标螺纹标准，螺纹大径为12.5mm，螺距1.27mm，设备壳体上的开孔直径需要控制在12.7±0.1mm范围内，开孔过大容易导致接头安装后出现倾斜、密封失效，开孔过小则会导致接头无法顺利穿入，强行敲入还会破坏壳体涂层甚至导致壳体开裂。其次是内部密封环的内孔尺寸，常规PG7接头适配的线缆外护套直径范围在3mm到6.5mm之间，设计时密封环的自由状态内孔要略小于适配线缆的最小直径，这样才能保证在锁紧后对最小线径的线缆也能提供足够的抱紧力，不会出现密封间隙；如果需要适配更细的线缆，可更换对应内孔规格的密封环，无需更换整个接头主体，这也是这类标准接头在现场布线时通用性强的核心原因。

　　接头主体的外六角拧动位尺寸是现场安装效率的关键影响因素，这款接头的主体六角对边尺寸设计为14mm，锁紧帽的六角对边尺寸为12mm，现场安装时用普通的活动扳手或者对应规格的开口扳手即可完成拧紧操作，不需要定制专用工具。同时锁紧帽的顶端做了圆弧过渡处理，没有尖锐的棱角，既可以避免安装时划伤施工人员的手部，也能减少接头顶端的应力集中，在受到轻微磕碰时不容易出现开裂。接头的整体长度在完全拧紧状态下为22mm左右，其中拧入壳体后在设备外侧突出的长度约为17mm，内侧因为需要预留螺母拧紧的空间，至少需要预留10mm的安装深度，在布局设备内部元器件时需要避开这个区域，避免出现元器件与接头螺母干涉、无法顺利拧紧的问题。

　　在材质选择上，接头的金属结构件全部采用镍镀层的黄铜材质，相比普通镀锌钢材质，黄铜的抗锈蚀能力更强，在户外潮湿环境或者有轻度腐蚀的工业环境中也能长期使用不会出现锈死，后续维护拆卸时也能顺利拧开；镍镀层的表面硬度较高，日常使用中不容易被划伤，能长期保持表面光洁。内部的密封环采用耐油丁腈橡胶材质，除了防水防尘之外，还能耐受普通工业环境中的机油、切削液等介质的侵蚀，不会因为长期接触油污出现密封环溶胀、弹性丧失导致密封失效的问题。

　　实际选型使用时需要注意几个容易被忽略的细节，首先是线缆的外护套材质，如果是硅胶材质的软护套线缆，密封环的抱紧力不宜过大，否则长期挤压会导致硅胶护套出现永久形变，反而降低密封效果，这种场景下可以在密封环与线缆接触的位置涂抹少量硅脂，既可以减少拧紧时密封环与线缆护套之间的摩擦，避免护套被拧转绞伤，也能进一步提升密封界面的贴合度。其次是在有电磁屏蔽要求的场景下，需要选用带金属屏蔽环的PG7接头型号，安装时让线缆的屏蔽层与屏蔽环可靠接触，再通过接头主体与设备壳体的金属连接实现屏蔽接地，这种情况下就不能在接头与壳体之间加装绝缘垫片，否则会切断屏蔽通路导致屏蔽失效。另外在低温环境下使用时，需要将内部密封环更换为硅橡胶材质，普通丁腈橡胶在-20℃以下的环境中会失去弹性，无法提供足够的密封抱紧力，硅橡胶材质可以在-40℃到120℃的温度范围内保持弹性，满足低温户外设备的使用要求。

　　从三维建模的角度来看，这类标准件的建模重点在于螺纹的简化处理与密封件的形变模拟，实际工程建模中不需要绘制完整的螺纹牙型，采用装饰螺纹线配合对应螺纹大径、小径的圆柱面即可满足装配干涉检查的需求，还能大幅降低模型的文件大小，提升大型装配体的运行流畅度。密封环在自由状态与锁紧状态下的形态差异需要在建模时做对应区分，在装配体的锁紧状态配置下，要将密封环的内孔设置为适配对应线径线缆的尺寸，避免在做装配检查时出现密封环与线缆之间存在明显间隙、不符合实际装配状态的问题。同时接头的所有棱角都要按照实际加工工艺做0.2mm到0.5mm的倒角处理，不要出现绝对尖锐的棱边，这既符合实际零件的加工工艺要求，也能避免后续做工程图导出或者渲染时出现不合理的光影效果。
