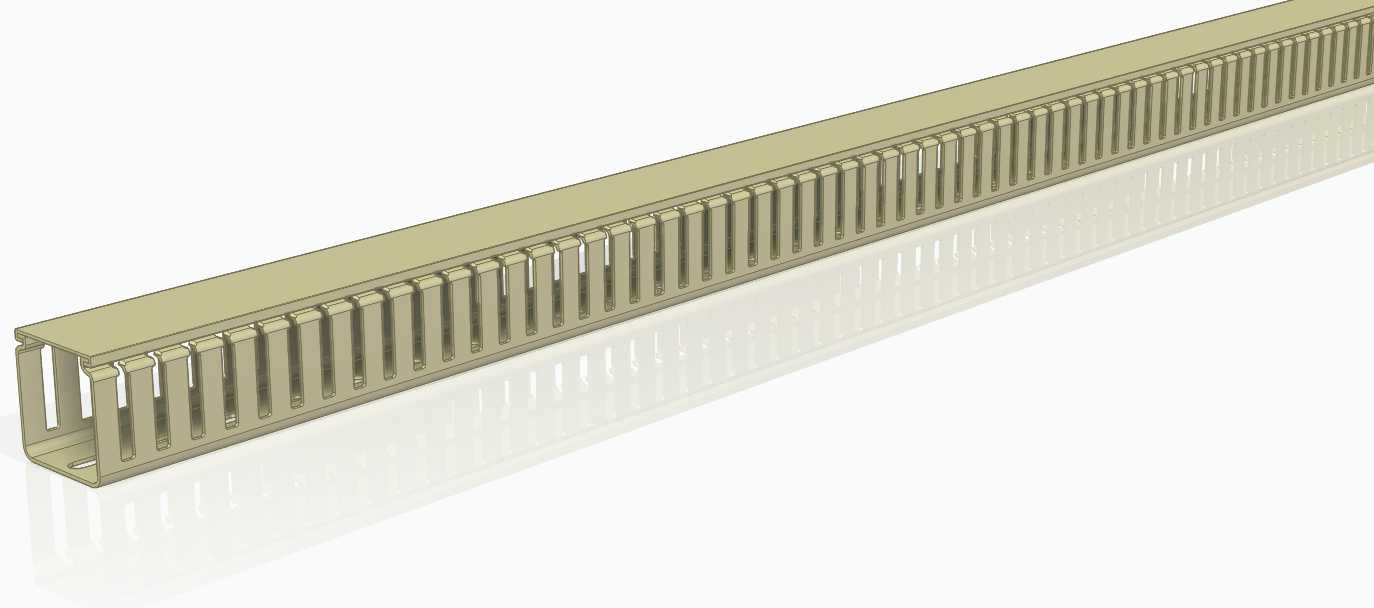

40x40规格塑料布线槽三维结构设计

　　在低压电气柜、自动化设备控制柜、楼宇配电竖井这类场景里，线缆整理一直是结构设计阶段容易被忽略但直接影响后期运维效率的环节，这款截面规格40x40、单根长度1000的塑料线槽，就是针对这类场景开发的线缆规整构件。日常做柜内布线设计时，经常会遇到动力线、信号线混布的情况，如果没有合适的走线构件，线缆交叉堆叠不仅会干扰弱电信号，后期排查故障时抽线理线的工作量会成倍增加，带侧孔的塑料线槽刚好能解决这个问题，线缆可以顺着槽腔排布，需要引出的分支线直接从侧面的栅格孔穿出，不用整根掀开槽盖，分支点位调整也更灵活。

　　从结构设计逻辑来看，这款线槽的槽体采用U型开口截面，侧壁的栅格孔做了等距排布，每个栅格的连接筋厚度做了均衡考量，既保证手掰就能轻松折断取出对应位置的栅格片，方便不同高度的线缆引出，又不会因为筋位过薄导致槽体整体刚性不足，出现装线后侧壁外扩变形的问题。槽体底部预留了安装固定的孔位基准，安装时可以直接用自攻螺丝或者卡扣固定在安装板、C型导轨上，单根1000mm的长度刚好适配市面上标准的电控柜安装板高度，现场施工时如果遇到非标准长度的安装空间，也可以用普通的手锯或者线槽剪直接裁切，塑料材质的裁切阻力小，切口不会出现金属线槽那种锋利毛边，能避免施工时划伤线缆绝缘层或者作业人员的手部。

　　实际选型使用时，40x40的内槽截面可以容纳常规规格的多芯控制线缆，按照常规1.5平方控制线缆来算，槽内填充率不超过40%的行业规范下，单根槽体可以容纳三十根左右的控制线缆，完全能满足中小型控制柜的分区域布线需求。槽体的边缘做了圆弧过渡处理，没有尖锐的直角棱边，线缆穿入或者从侧孔引出时，不会因为长期摩擦棱边损坏绝缘层，降低长期使用后的漏电隐患。和传统的金属线槽相比，塑料材质的自重更轻，安装时不需要额外做承重加强，本身的绝缘性能也更好，就算柜内出现凝露情况，也不会出现线槽导电引发的短路风险，适合在交流220V、380V的低压配电场景下使用。

　　做三维建模时，这款线槽的细节处理也贴合实际生产需求，侧壁栅格的连接位置做了0.1mm的应力释放缺口，实际注塑生产时能减少筋位连接处的缩痕问题，槽体的壁厚保持均匀，整体壁厚控制在1.5mm左右，既保证注塑成型时不会出现缺胶、翘曲的问题，也能控制材料成本，避免不必要的壁厚浪费。槽体两端的端面做了平整处理，多根线槽拼接时可以紧密贴合，不会出现明显的缝隙，避免线缆从拼接缝隙处滑出。在设备布线设计阶段调用这个模型，可以直接在装配环境里排布线缆走向，提前预留出线槽的安装空间，避免后期生产装配时出现线槽和其他电气元件干涉的问题，也能提前统计出线槽的使用长度，减少现场施工时的材料浪费。

　　日常在自动化生产线的设备机架布线、墙面明装布线场景里，这款线槽也能适用，明装时不需要额外做装饰处理，浅米色的塑料外观和常见的设备柜体、墙面颜色适配度高，不会显得突兀。侧面的栅格孔除了方便出线，还能起到一定的散热作用，槽内线缆工作时产生的热量可以通过栅格孔及时散出，避免槽内积热导致线缆绝缘层加速老化。和不带侧孔的封闭线槽相比，这种栅格结构的线槽在后期运维时，不需要打开槽盖就能直接观察到内部线缆的排布情况，排查故障点时效率更高，也能快速判断槽内的线缆填充率，避免后期新增线缆时过度填充导致的散热问题。
