超薄型开关电源UHP-350-3.3结构设计

　　这款UHP-350-3.3属于窄幅超薄型工业开关电源，在工业控制、LED显示屏驱动、低压工控设备供电、通信基站辅助供电等场景中应用广泛，尤其适配安装空间受限的机柜、设备侧装位、超薄型设备内置供电舱等场景，相比传统同功率开关电源，其厚度缩减近40%，宽度控制在标准导轨安装的单倍位区间内，可大幅节省机柜内部的安装空间，提升柜内布线的整洁度与散热气流的流通效率。从实际功能来看，该电源可将交流输入电压转换为稳定的3.3V直流输出，额定输出功率350W，输出端具备过流保护、过压保护、短路自恢复功能，在负载波动区间内输出电压纹波控制在较低水平，可满足对供电稳定性要求较高的数字电路、传感模块、工业触控屏等设备的供电需求，避免因供电纹波过大导致的设备运行异常、数据传输错误等问题。

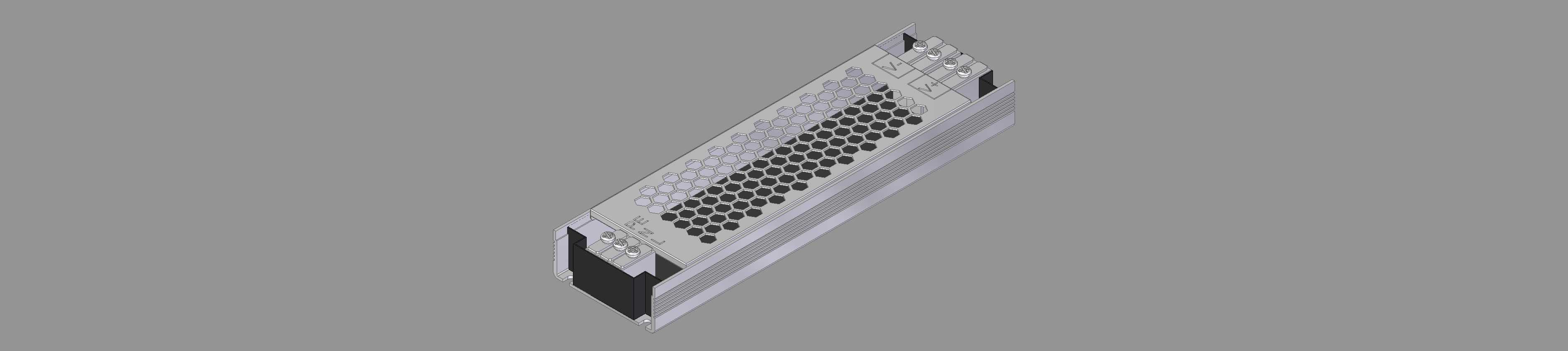

　　在结构设计层面，这款电源采用全金属封闭外壳，外壳主体采用镀锌钢板冲压成型，表面做喷塑防锈处理，既可以提升外壳的结构强度，抵御工业现场的轻微磕碰、粉尘侵入，也可以形成有效的电磁屏蔽层，降低电源自身开关工作产生的电磁辐射对周边敏感电子元件的干扰，同时金属外壳也可作为散热载体，将内部功率器件产生的热量通过外壳快速散出。外壳的一侧排布了输入接线端子、输出接线端子与状态指示灯，端子采用防误插结构设计，不同功能的端子间距符合安规要求，接线时无需额外做绝缘隔离处理，状态指示灯可直观反馈电源的工作状态，方便现场运维人员快速排查供电故障。外壳的上下两侧设计了密集的通风冲孔，冲孔采用六边形阵列排布，在保证外壳结构强度的前提下最大化通风面积，内部散热风道采用横向直通设计，空气可从一侧冲孔进入，带走功率管、变压器、整流桥等发热器件的热量后从另一侧冲孔排出，无需额外加装散热风扇即可满足满负载运行的散热需求，避免了风扇转动带来的噪音、积尘以及寿命短板问题，可在多尘、低噪音要求的工业场景中长期稳定运行。

　　在安装边界设计上，这款电源的底部预留了标准的导轨安装卡扣，可直接卡装在DIN标准电气导轨上，也可通过外壳两侧的固定耳使用螺丝直接固定在设备安装板上，两种安装方式可适配不同的安装场景，安装孔位的间距符合通用工业电源的安装尺寸规范，替换同规格旧电源时无需重新打孔调整安装位，可大幅降低现场替换的施工难度。外壳的接线端预留了足够的接线操作空间，即使采用多股铜芯线压接冷压端子的接线方式，也可顺利完成接线操作，接线完成后可通过端子上方的压线螺丝牢固固定线缆，避免设备运行过程中因震动导致的线缆松脱、接触不良等问题。

　　从内部结构布局来看，这款电源的PCB板采用分层布局设计，高压输入区、功率变换区、低压输出区之间做了明确的安规隔离，隔离距离符合相关电气安全标准，高压区域的元件引脚做了绝缘护套处理，避免因积尘、凝露导致的高压爬电问题。主功率变压器采用扁平化绕制设计，有效降低了整体的厚度空间占用，变压器磁芯采用低损耗铁氧体材质，可降低开关工作过程中的磁芯损耗，提升电源的整体转换效率，减少工作过程中的发热量。输出滤波电容采用长寿命耐高温电解电容，排布在靠近输出端子的位置，可有效降低输出线路的阻抗，提升输出动态响应速度，当负载出现快速波动时可快速调整输出，保证供电电压的稳定性。在细节设计上，这款电源的外壳边角做了圆角钝化处理，避免安装操作过程中锋利的边角划伤操作人员，外壳的拼接处采用卡扣加点焊的固定方式，既保证了外壳的拼接精度，也提升了整体的结构强度，长期使用不会出现外壳变形、拼接缝隙变大等问题。输入回路内置了保险管与浪涌抑制元件，可抵御电网接入时的瞬间浪涌冲击，避免雷击、电网波动等异常情况损坏电源内部元件，提升电源在复杂电网环境下的适应能力。
