UWB定位模块DWM1000结构设计

　　在室内高精度定位系统的硬件选型环节，UWB射频模块的结构适配性往往是决定整机装配效率与信号稳定性的核心因素，本次梳理的DWM1000模块结构设计，完全围绕量产装配与实际工况的适配需求展开。从实际应用场景来看，这类UWB模块广泛部署在工业厂区人员定位、仓储物流资产追踪、隧道施工人员安全定位、室内机器人导航避障等场景中，不同场景对模块的安装边界、抗干扰结构、引脚排布都有差异化要求，比如工业厂区的定位基站需要模块适配导轨安装的壳体内部空间，资产追踪标签需要模块尽可能压缩整体厚度以适配小型化标签外壳，机器人导航端的模块则需要保证天线区域无金属遮挡的结构预留。

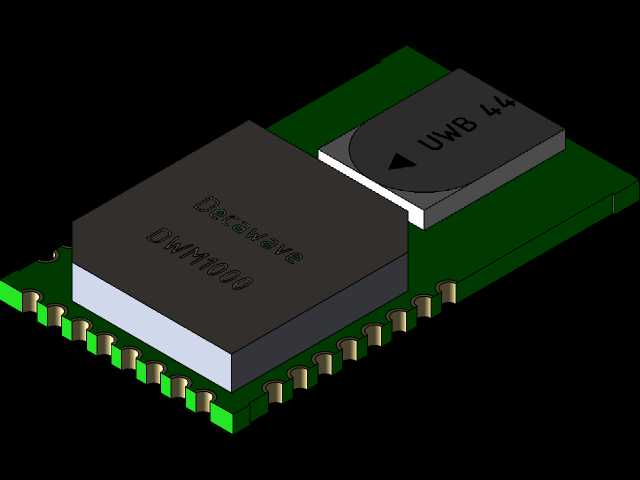

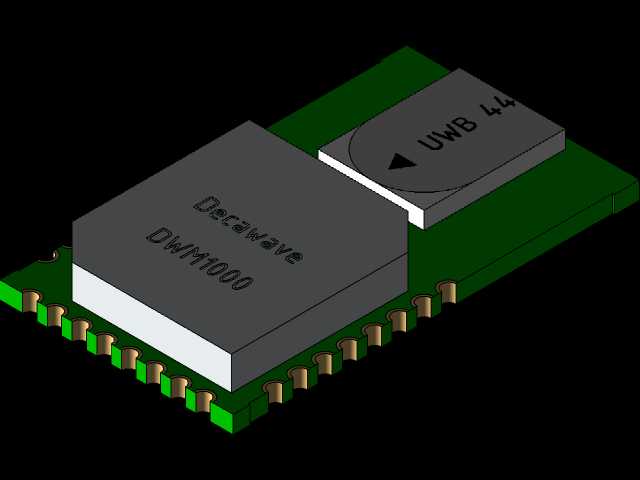

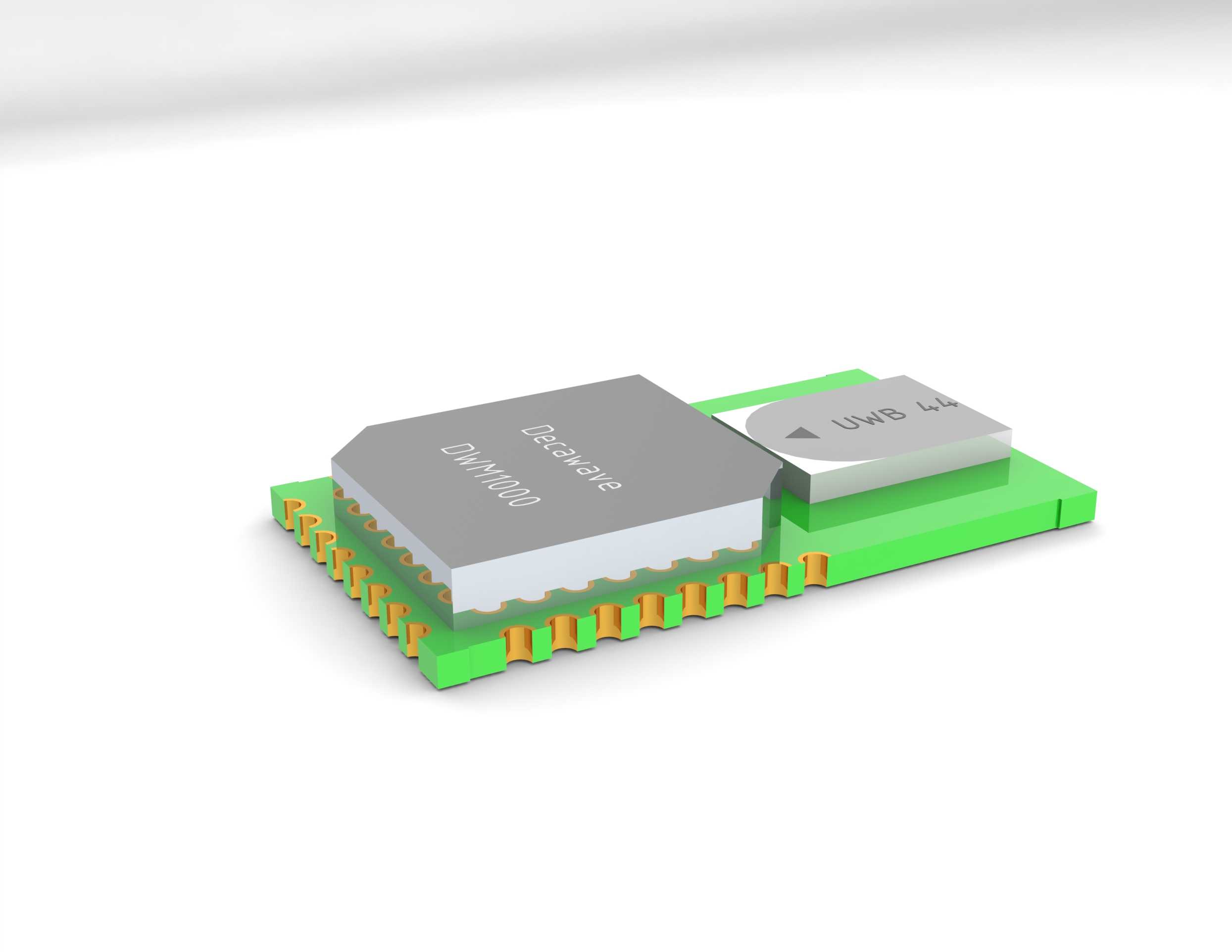

　　从产品功能特性对应的结构设计来看，DWM1000作为Decawave推出的UWB射频收发核心模块，本身集成了射频芯片、外围匹配电路、UWB陶瓷天线与板载电源处理电路，结构设计上首先要区分核心功能区的边界：射频芯片区域需要在结构上预留屏蔽罩安装位，避免周边数字电路的电磁干扰影响射频收发灵敏度，天线区域则严格划定了净空区范围，在模块本体上该区域没有铺铜与金属过孔，对应的整机结构设计中，这个区域上方不能布置金属结构件、电池、大尺寸电解电容等会遮挡射频信号的部件，否则会直接导致定位精度下降、通信距离缩短。模块的引脚采用半孔 castellated 设计，也就是板边半孔焊盘，这种设计既支持回流焊直接贴装在主控载板上，也支持插针焊接后通过排针排母做可拆卸连接，适配不同开发阶段与量产产品的装配需求，焊盘的尺寸与间距经过优化，能够适配常规SMT产线的钢网开孔标准，不会出现连锡、虚焊的工艺问题。

　　在外形尺寸与安装边界的设计考量上，该模块整体采用矩形PCB结构，长宽尺寸严格控制在适配多数小型定位标签的范围内，厚度方向上，射频芯片与天线的最高器件高度差控制在极小范围内，保证贴装后模块整体顶面平整度，方便在模块上方粘贴绝缘屏蔽层或者导热垫。安装孔位的设计上，模块预留了两个对称的非金属化定位孔，既可以在载板回流焊时做定位固定，也可以在需要螺丝固定的场景中配合尼龙螺丝锁紧，避免金属螺丝引入的信号干扰。设计过程中针对引脚的排布做了优化，电源引脚、地引脚、SPI通信引脚、中断引脚按照功能分区排布，地引脚在电源引脚与信号引脚之间做隔离，减少电源噪声对通信信号的串扰，同时所有引脚的定义顺序兼容主流的UWB模块载板设计，方便工程师在做方案迭代时直接替换，不需要重新改板。

　　从结构设计的细节处理来看，模块PCB的板边做了圆角处理，避免生产转运过程中板边毛刺划伤操作人员或者损坏周边器件，天线区域的丝印明确标注了净空范围，提醒结构设计人员在做整机外壳设计时不要在该区域布置金属部件。模块底部的铺铜做了完整的地平面处理，既可以提升模块的散热能力，将射频芯片工作时产生的热量快速传导到载板上，也可以增强模块的抗干扰能力，减少来自载板下方的电磁干扰。针对不同应用场景的适配，该模块的结构设计预留了外接天线的焊盘位置，如果是需要将天线延伸到壳体外部的场景，可以去掉板载陶瓷天线，焊接同轴连接器外接高增益UWB天线，不需要重新设计模块本体，大幅提升了方案的适配灵活性。在做整机结构校核时，需要注意模块安装后，天线净空区周边3毫米范围内不能有高于模块顶面的金属结构，模块下方的载板对应区域不能布置高速数字信号线，避免信号串扰影响UWB的测距精度，同时模块的电源引脚入口处需要预留滤波电容的安装位置，配合模块板载的滤波电路，进一步降低电源噪声对射频性能的影响。
