板载卧式RJ45网络接口插孔结构

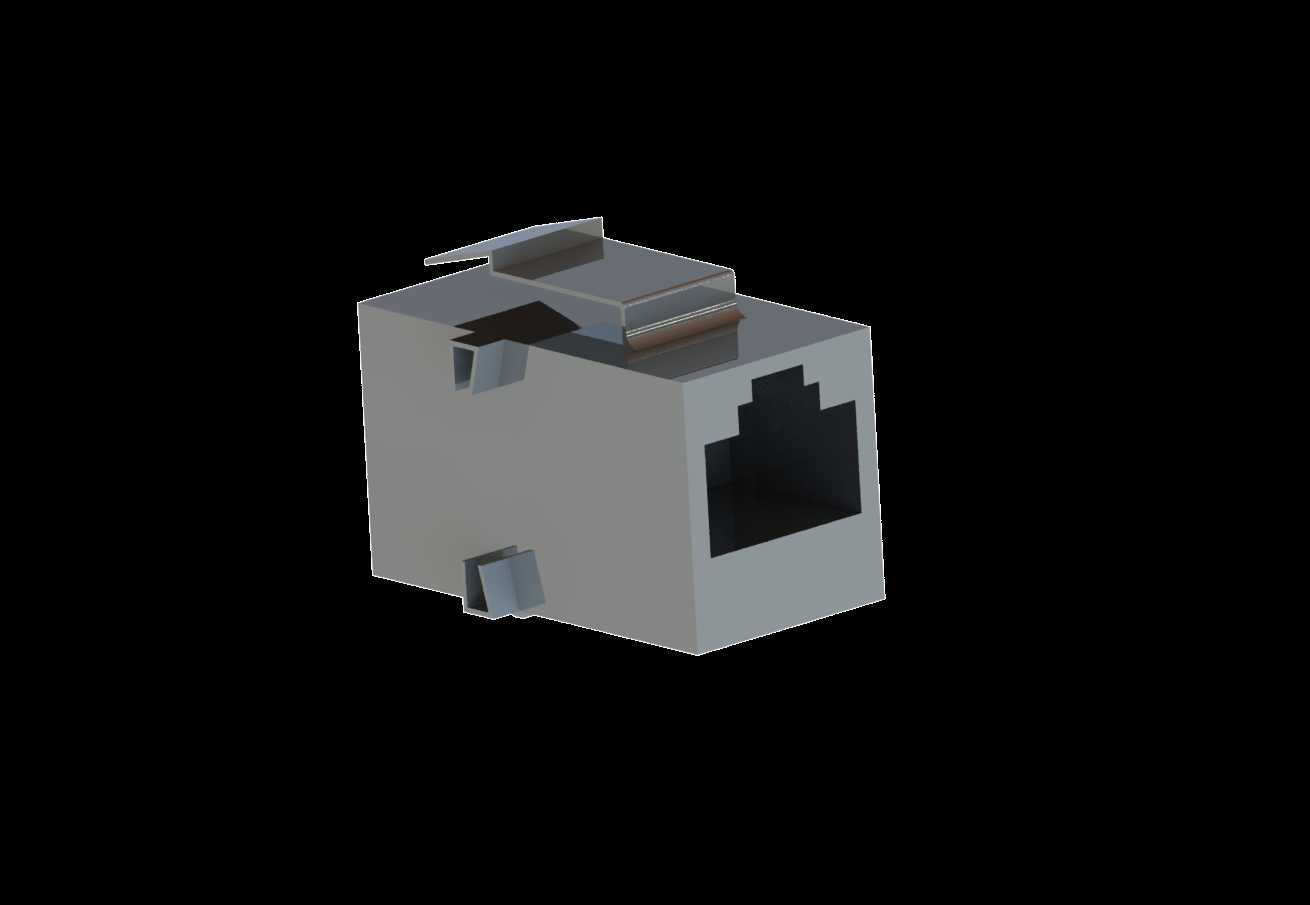

　　做整机结构布局的时候，板载接插件的安装边界往往是最容易出干涉问题的环节，尤其是网口这类需要兼顾外部插拔空间、内部焊盘避让、壳体卡扣限位的部件，很多新手建模时要么忽略卡扣的突出量导致外壳开孔错位，要么把接口本体做的过于精细徒增装配体的文件负担，反而拖慢整体装配的运行效率。这个RJ45插孔的建模思路完全贴合工程实际的装配需求，没有做多余的内部弹片、金手指这类非装配必要的细节，只保留了所有和结构干涉、安装定位相关的特征，完全可以直接导入到各类工控设备、网络终端、电源类产品的装配体中使用，不需要再做额外的特征删减。从实际应用场景来看，这类卧式RJ45插孔多用于嵌入式设备的PCB板端安装，比如工业网关、程控电源、交换机终端、小型工控主机这类设备的侧面板或后面板开孔位置，安装时需要先将插孔的插针对准PCB上的对应焊盘过孔，完成波峰焊或手工焊接后，再通过壳体上的开孔露出前端的插接口，同时插孔本体上方的弹性卡扣会卡在壳体开孔的内侧边缘，起到上下方向的限位作用，避免插拔网线时接口出现松动移位。建模时特意保留了本体两侧的固定卡扣与上方的弹性卡舌特征，这几个位置是做壳体开孔避让时必须要核对的尺寸：上方卡舌在自然状态下的突出高度、两侧卡扣的外伸宽度、插接口端面到PCB安装面的垂直距离，这几个尺寸直接决定了外壳开孔的大小、安装沉台的深度以及PCB板在壳体内的固定位置，如果尺寸核对不到位，装配时就会出现卡舌压死失去弹性、接口端面和外壳外表面不齐平、两侧卡扣无法卡入壳体定位槽的问题。

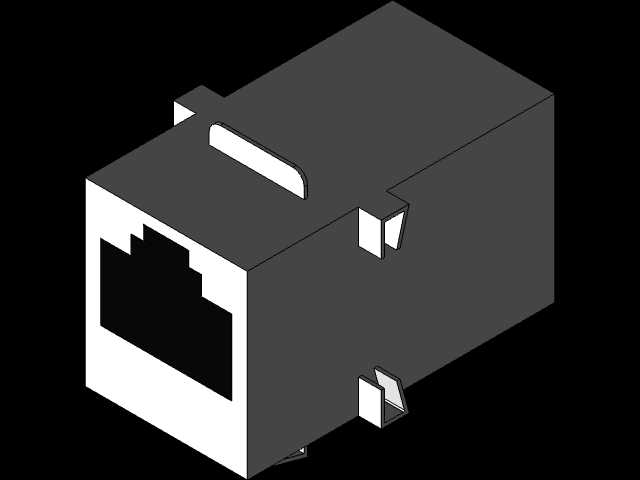

　　插孔的整体外形采用规整的近似立方体结构，除了必要的卡扣突出特征外没有多余的异形结构，在做装配体的干涉检查时，可以快速通过包覆命令生成外围的边界包络，不需要逐个特征去排查碰撞，对于包含上百个零部件的大型装配体来说，这种简化程度的接插件模型能大幅降低软件的运算负荷，避免旋转视图、生成工程图时出现卡顿。实际选型使用时，这类RJ45插孔的安装尺寸已经形成了行业通用的规范，模型的本体宽度、插针排距、前端插口的开口尺寸都符合通用的RJ45水晶头插拔要求，不需要担心出现水晶头插不进去或者插拔过松的问题，两侧的定位小凸块是用来和PCB上的定位孔配合的，焊接前先把凸块卡入PCB的对应孔位，就能快速找准接口的安装位置，避免焊接时出现偏移导致焊盘虚焊。

　　很多工程师在做整机建模时习惯直接调用标准件库的模型，但大部分标准件库的网口模型都带有完整的内部结构，导入后还需要手动删除多余特征，反而浪费时间，这个模型只保留了结构设计阶段需要的所有外部特征，焊盘位置的凸台高度、插针的伸出长度都和实际元器件的尺寸一致，做PCB布局时也可以直接参考这个模型的占位来规划板上其他元件的位置，避免出现其他元件和网口本体干涉的问题。在做面板开孔设计时，只需要提取模型前端插口的轮廓，加上0.1-0.2mm的装配间隙就能开出合适的安装孔，同时要注意给上方的弹性卡舌留出足够的活动空间，不能在卡舌的活动路径上设置壳体的加强筋，否则会导致卡舌被压死，无法起到卡扣固定的作用，模型里已经明确标注了卡舌的最大抬起高度，设计时只要在这个高度范围内留出空腔就能保证卡扣的正常功能。

　　另外插孔底部的支撑脚高度也完全符合实际元器件的尺寸，这个高度决定了PCB板和设备底板之间的最小安全距离，如果支撑脚高度建模不准，就会出现焊接后网口底部顶到设备底板，导致PCB板翘曲的问题，这类细节在简化建模时很容易被忽略，但这个模型完整保留了支撑脚的尺寸特征，不需要再对照元器件手册反复核对。对于经常做电子设备结构设计的工程师来说，这类通用接插件的简化模型是日常工作中使用率很高的基础素材，不需要每次做新项目都重新建模，直接调用就能快速完成布局，而且因为模型没有多余的内部特征，不管是做装配干涉检查、生成爆炸视图还是导出工程图的明细栏，都不会出现多余的零件条目，能有效提升整体的设计效率。
