12V四位LED数显累加计数装置

　　做设备电气配套快十年，这类面板式累加计数器是产线计数工位、小型自动化单机上最常用的小元件，之前做螺丝分装工位、线束端子压接工位的配套设计时，选过不下六七款同类型计数单元，这款12V供电的数显累加器的结构设计和参数匹配度，刚好适配多数低压工控场景的安装需求。

　　先讲实际使用场景，这类计数单元不会用在高速高精度的计量场景，大多是配套半自动设备做产量统计、工件到位计数、动作循环次数记录，比如小型冲床的冲压次数累计、包装线的成品包数统计、输送带的工件过料计数，还有一些低压控制柜里做设备运行次数记录，方便运维人员判断易损件更换周期。它的触发逻辑支持脉冲信号和开关量信号，上升沿触发的设计刚好匹配多数传感器、微动开关的输出特性，不用额外加信号转换模块，直接把触发端接到传感器的NPN输出端或者行程开关的常开触点上就能工作，省了不少外围电路的设计工作。

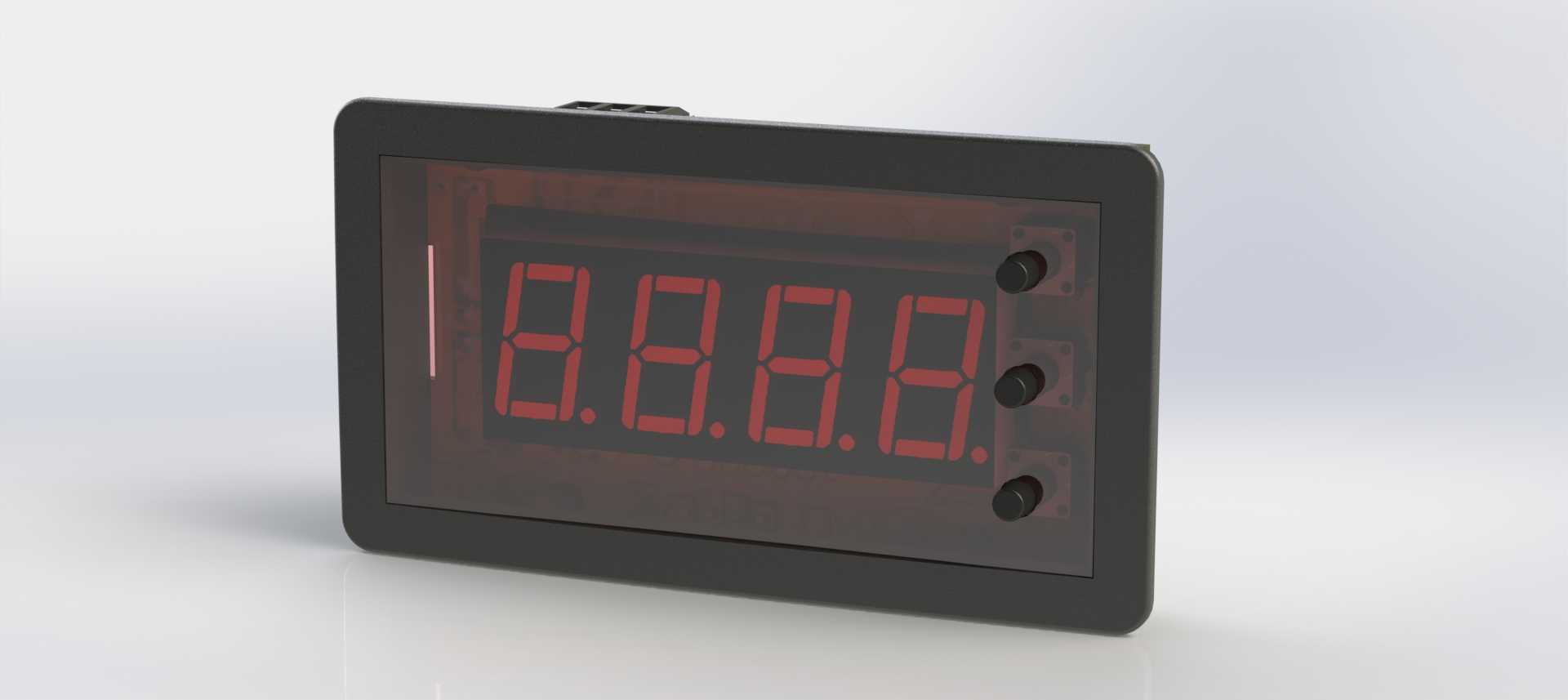

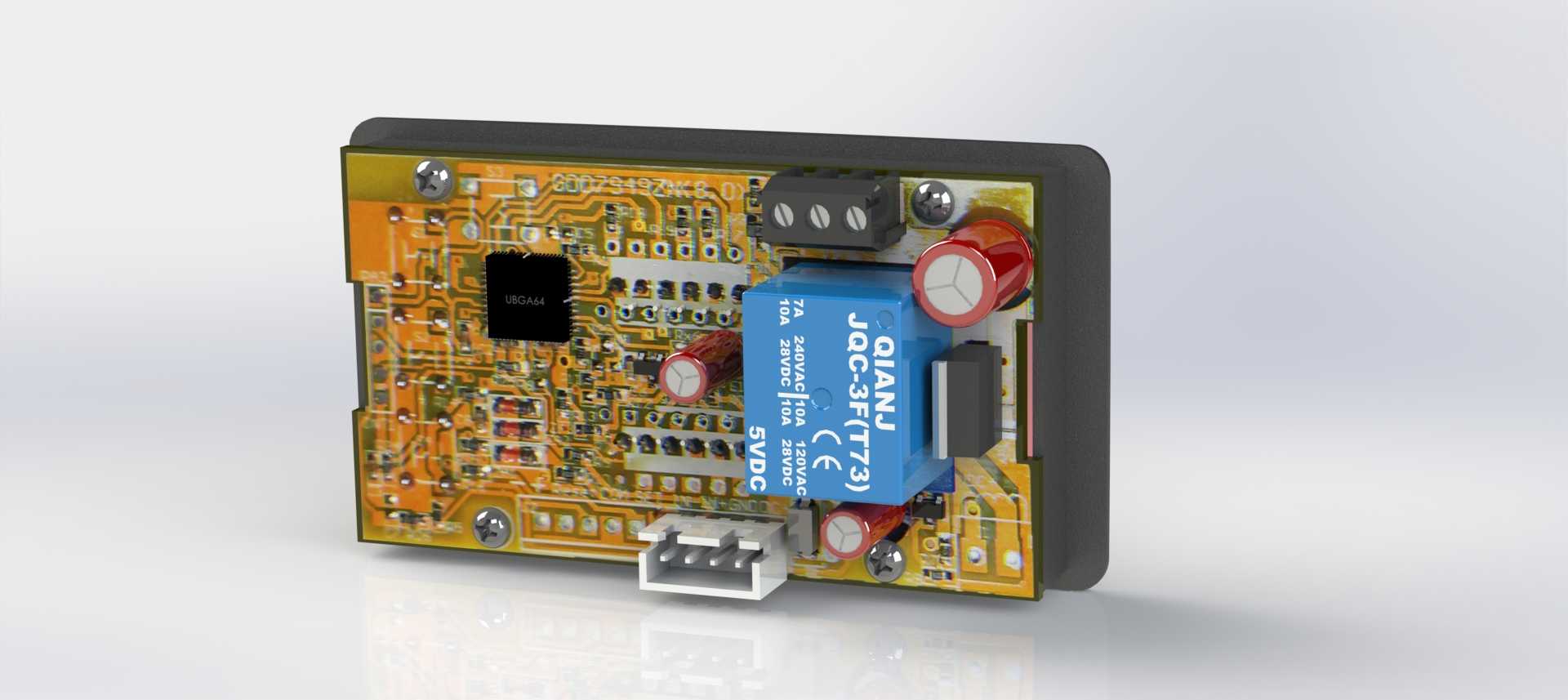

　　从功能特性来看，这款计数器带4位红色LED数码管显示，0-9999的计数范围完全覆盖中小批量生产的单班产量统计需求，0.56英寸的数码管字高，在1.5米左右的操作距离下就能清晰读值，不用凑近面板看数，一线操作工人巡检的时候扫一眼就能知道当前产量。自带的三个操作按键分工明确，SET键用来设置继电器输出的触发阈值，也就是当计数到设定值时，板载继电器会输出开关信号，这个信号可以直接接报警灯提示产量达标，也可以接设备的控制回路触发停机或者送料动作，不用额外外接中间继电器；循环键用来切换设置位，RESET键负责计数清零，复位信号支持正负接触触发，不管是接面板上的物理复位按钮，还是接PLC的远程复位输出都能适配。空载电流只有15mA，继电器带载能力支持7A负载，直接驱动小型报警灯、中间继电器完全没问题，不用额外扩容。

　　再讲设计和安装层面的细节，这款计数器的外形尺寸是79mm×43mm，面板开孔尺寸要求76.5mm×39.2mm，属于标准的嵌入式面板安装尺寸，和市面上多数同规格数显表头的开孔通用，做设备面板设计的时候直接套用标准开孔模就行，不用单独开模做特殊孔位。安装深度只有30.5mm，就算是薄型的壁挂式控制箱也能装下，不会因为深度不够顶到箱内的走线或者其他元件。整机重量只有55g，面板安装之后不会因为自重导致面板变形，哪怕是用薄PVC面板的小型设备也能稳定固定。供电是DC12V，刚好匹配多数小型工控设备的开关电源输出电压，不用单独做供电转换，接线的时候直接并到设备的12V控制回路里就行。工作环境温度覆盖0-50℃，普通车间的常温环境完全能稳定运行，不会因为夏天车间温度高出现显示乱码或者计数不准的问题。

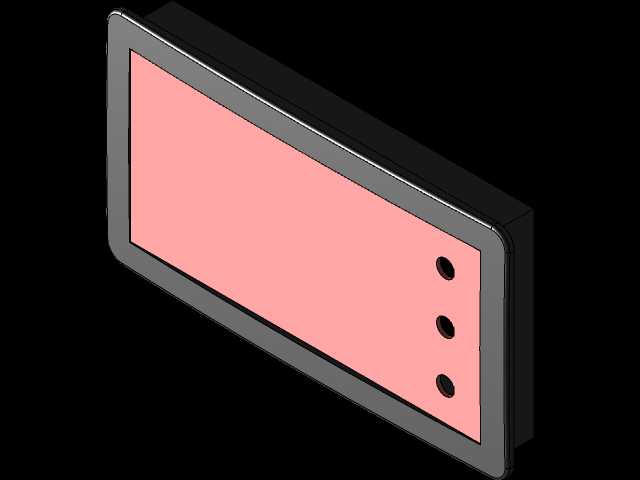

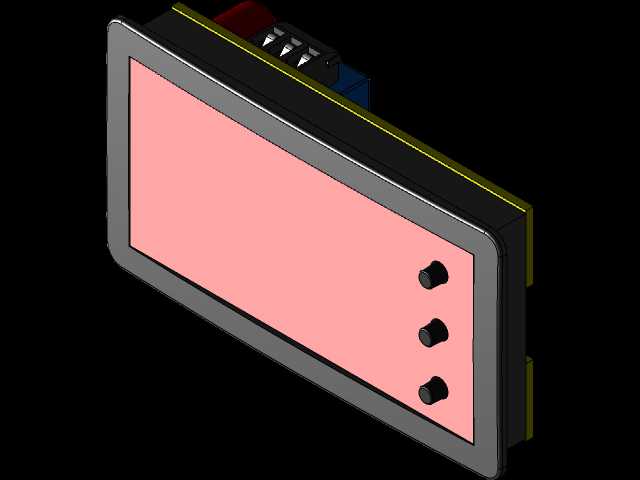

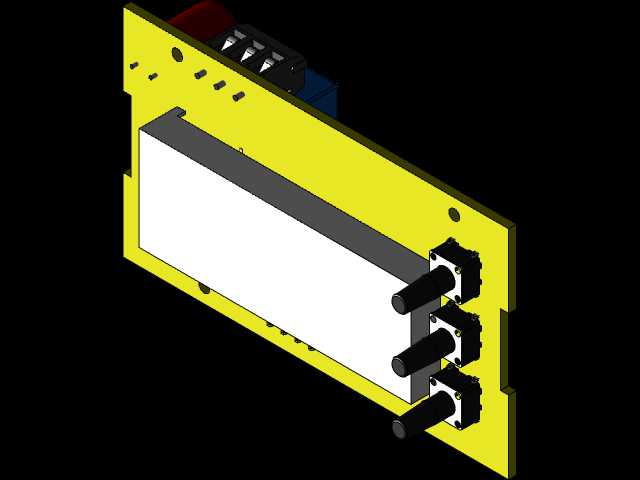

　　做三维建模的时候，这款模型的细节还原度很高，面板的磨砂质感、数码管的红色显示区域、侧面的三个调节按键的凸台结构、背部的接线端子位置都做了准确还原，做设备面板装配仿真的时候，直接把这个模型导入装配体，就能验证开孔位置和周边元件的干涉情况，不用再自己测绘建模，能省不少结构设计的时间。尤其是面板和安装卡扣的配合尺寸，模型里做的和实物一致，装配仿真的时候能直接模拟卡入式安装的配合间隙，提前发现开孔尺寸公差带来的安装问题，避免实际加工面板的时候出现装不上或者间隙过大的问题。

　　从选型角度来说，这款计数器的参数刚好卡在中小设备的需求点上，没有多余的冗余功能，成本可控，安装尺寸通用，不管是做新设备设计还是老设备的计数功能改造，都能直接适配。比如之前改造老式手动冲压床的计数功能，原来的机械式计数器容易卡数，换成这款数显款的时候，直接利用原来的面板开孔，稍微修一下孔位就能装，接线只需要接电源、触发信号、复位信号三根线，改造工作量很小，工人用了之后反馈读数清晰，清零操作也方便，比原来的机械计数器好用很多。
