壁挂式太阳能气象站V2史蒂文森显示终端

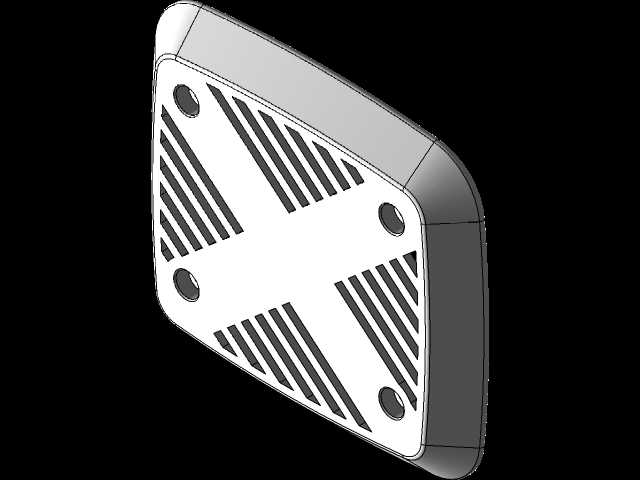

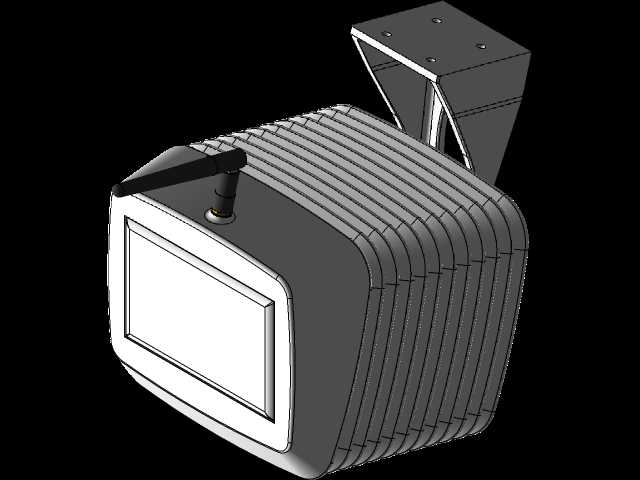

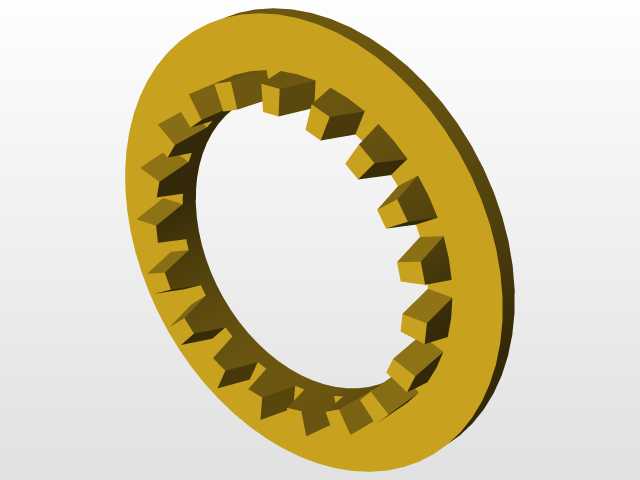

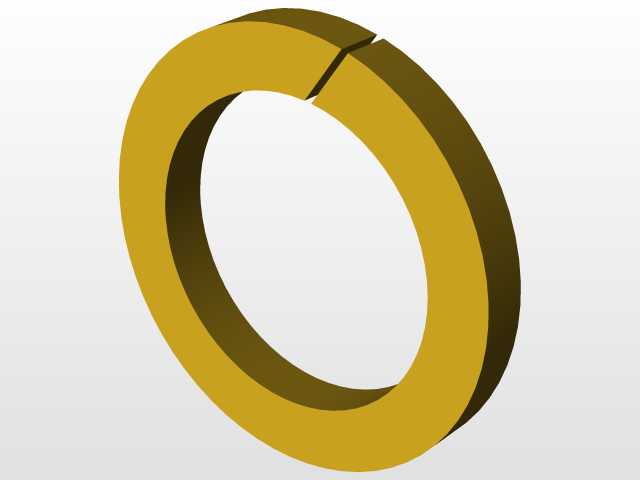

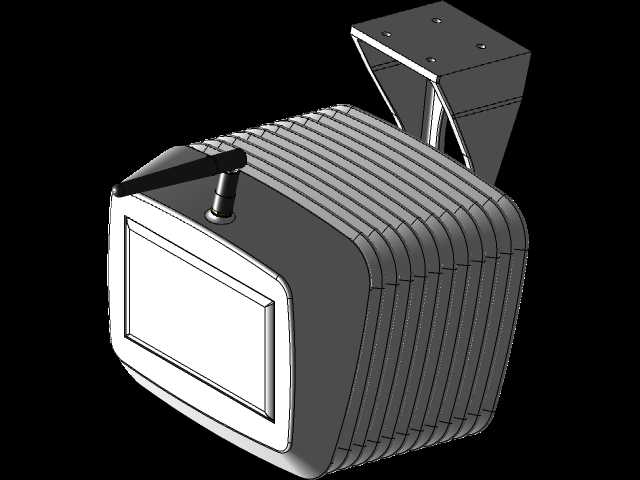

　　这款壁挂式太阳能气象站的显示终端，核心适配户外长期无人值守的气象数据采集展示场景，常见于社区微气象监测点、小型农业种植园区气象观测位、户外光伏电站周边环境监测点位，也可用于校园气象科普站点的户外数据展示端，解决传统气象站显示模块易受太阳直射升温、户外安装固定不便的实际问题。终端采用分层堆叠的壳体结构，主体外壳由多道平行环形肋条拼接组成，这种结构一方面可以在不增加整体壁厚的前提下提升壳体的抗形变能力，应对户外温差带来的材料热胀冷缩形变，减少长期户外使用后的壳体开裂风险；另一方面肋条之间的预留间隙可以形成自然通风道，配合后盖与太阳能电池板之间的隔热隔层设计，阻断太阳能电池板工作时产生的热量向内部显示模块、控制电路传递，避免内部电子元件因持续高温出现工作稳定性下降、寿命缩短的问题。

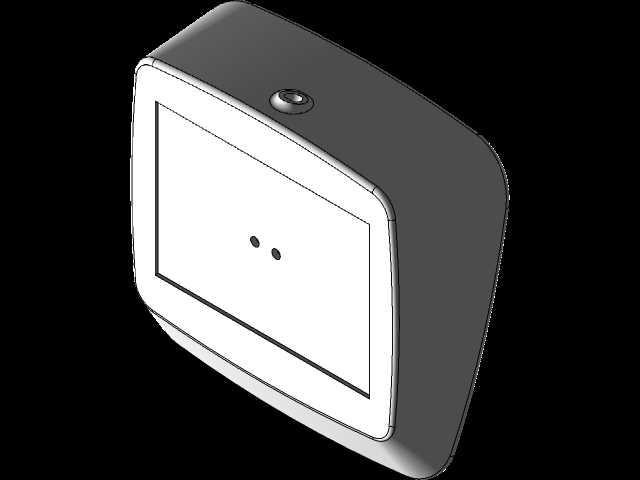

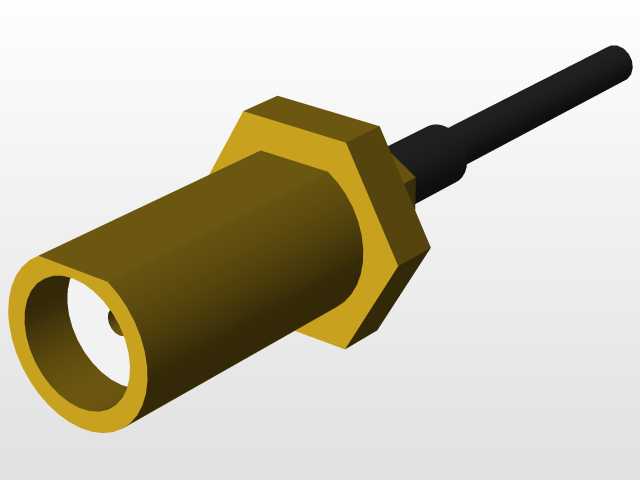

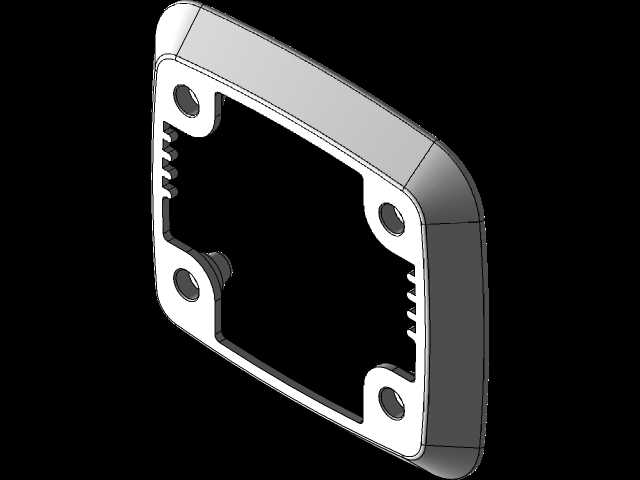

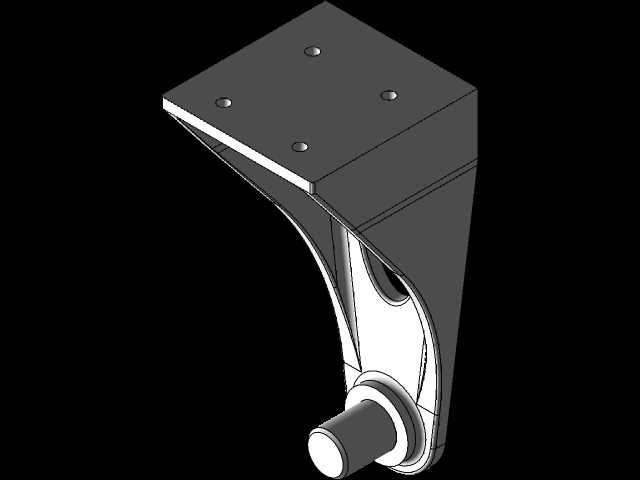

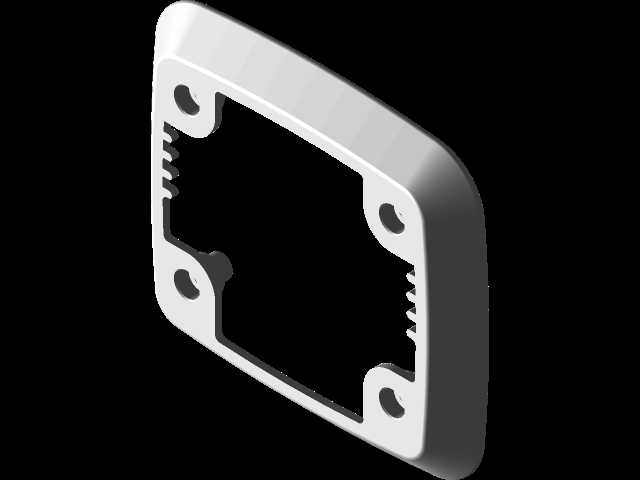

　　壁挂安装支架采用L型折弯一体式结构，支架安装面预留四个对称分布的固定孔位，可适配膨胀螺丝、抱箍等多种户外固定方式，安装面与壳体连接位做了斜向加强筋处理，可承受户外强风天气下的横向载荷，避免长期受风载荷影响出现支架变形、壳体晃动的问题。显示区域采用内嵌式平面设计，屏幕周边做了圆角包边处理，既可以减少户外积水在屏幕边缘的积存，也能避免尖锐边角在安装维护过程中造成磕碰损伤；屏幕上方外置的棒状天线直接固定在壳体顶面，天线根部做了防水密封结构，无需额外做防水处理即可满足户外淋雨使用要求。壳体的两部分拼接结构采用隐藏式卡扣配合周圈密封槽设计，装配时可在密封槽内嵌入防水胶条，实现壳体内部的IP65级防护，阻挡户外扬尘、雨水进入内部电路腔室。

　　设计过程中针对3D打印的成型工艺做了专门优化，固定太阳能电池板的顶部屋檐结构做了自支撑角度设计，打印过程中无需额外添加支撑结构即可完成成型，仅在支架与壳体连接的悬空位置需要少量支撑，大幅降低打印制作的材料损耗与后处理工作量；壳体环形肋条的厚度统一设置为适配常规FDM打印的壁厚尺寸，打印时无需调整特殊参数即可获得足够的结构强度，采用常规PLA材料打印即可满足非极寒地区的户外使用强度要求，若用于低温地区可更换为耐候性更好的ASA材料直接打印，无需调整模型结构。

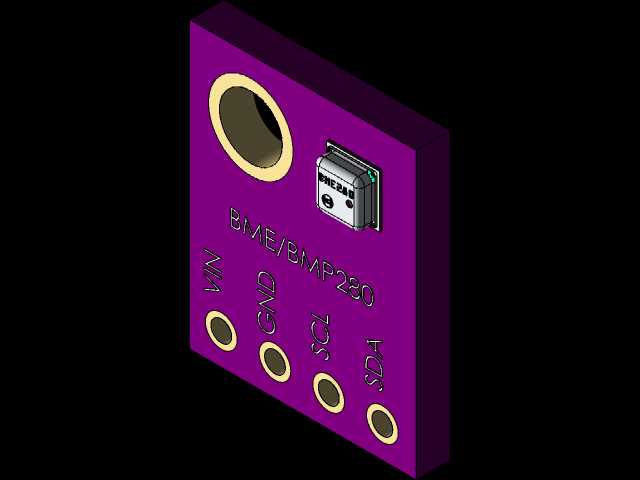

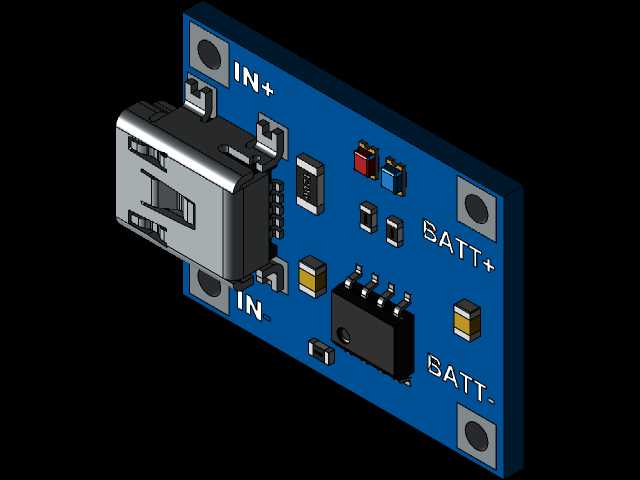

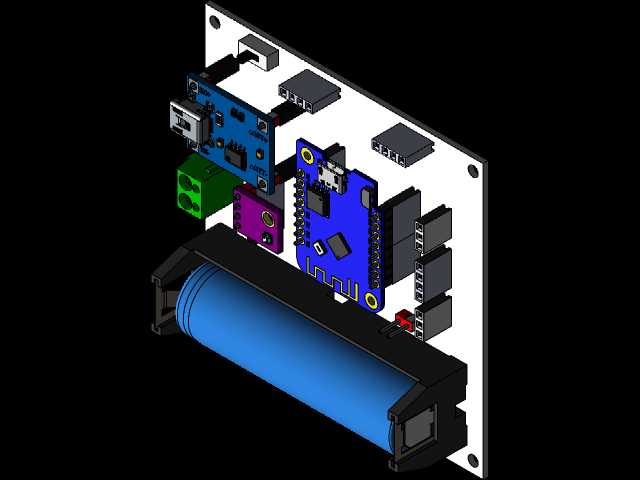

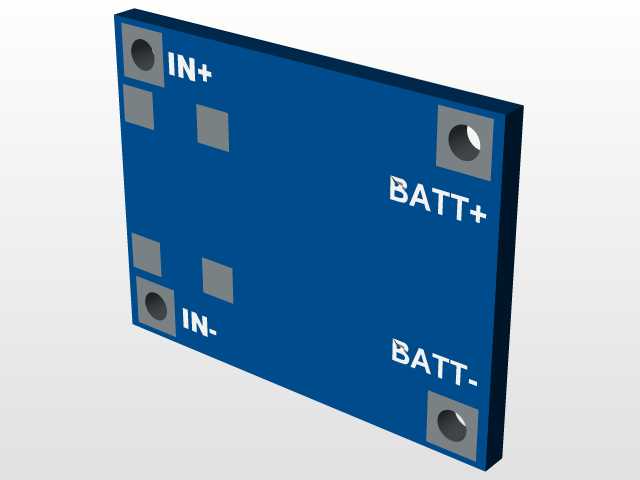

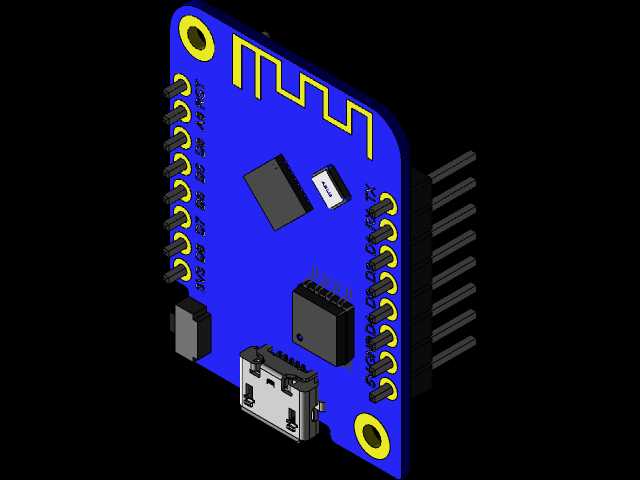

　　终端的安装边界充分考虑户外墙面的安装条件，支架固定孔的孔距适配常规户外配电箱、墙面监测点位的预留孔位，无需重新打孔即可完成替换安装；壳体整体突出墙面的距离控制在合理范围内，既预留了足够的通风散热间隙，也不会因为突出过多增加风阻、影响通行。内部腔体预留了通用控制板、锂电池模块的安装位，可直接适配主流的开源气象站控制主板，屏幕安装位适配常用的小尺寸液晶显示模块，用户可根据自身的监测需求搭配不同的传感器模块，实现温度、湿度、风速、风向、气压、降雨量等多种气象数据的本地显示，也可通过内置的WiFi模块将数据上传至云端，实现远程数据查看。终端顶部的太阳能电池板安装位采用倾斜角度设计，可最大化接收太阳光照射，提升太阳能充电效率，保证内置电池在连续阴雨天也能维持设备的正常工作；电池板与壳体之间的空气隔层除了隔热作用外，还能为电池板背面提供通风散热通道，降低太阳能电池板的工作温度，提升发电效率。
