发那科脉冲型旋转编码器结构设计

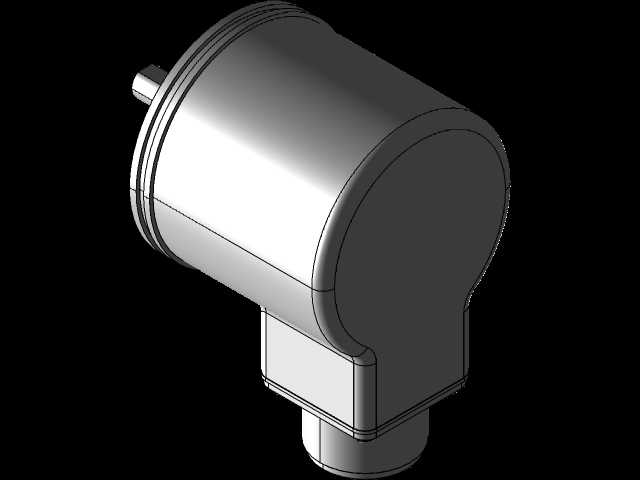

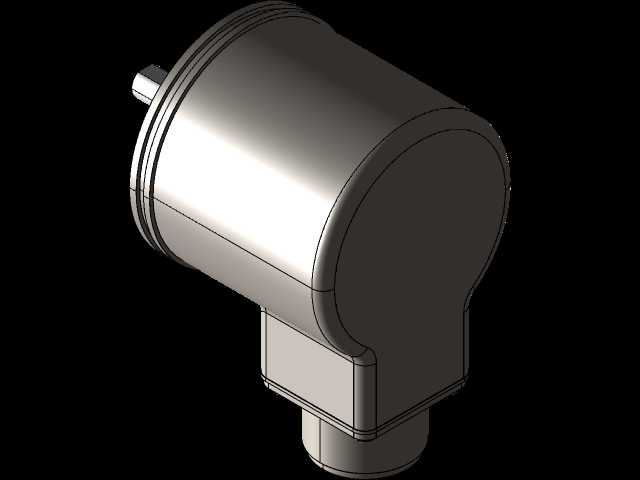

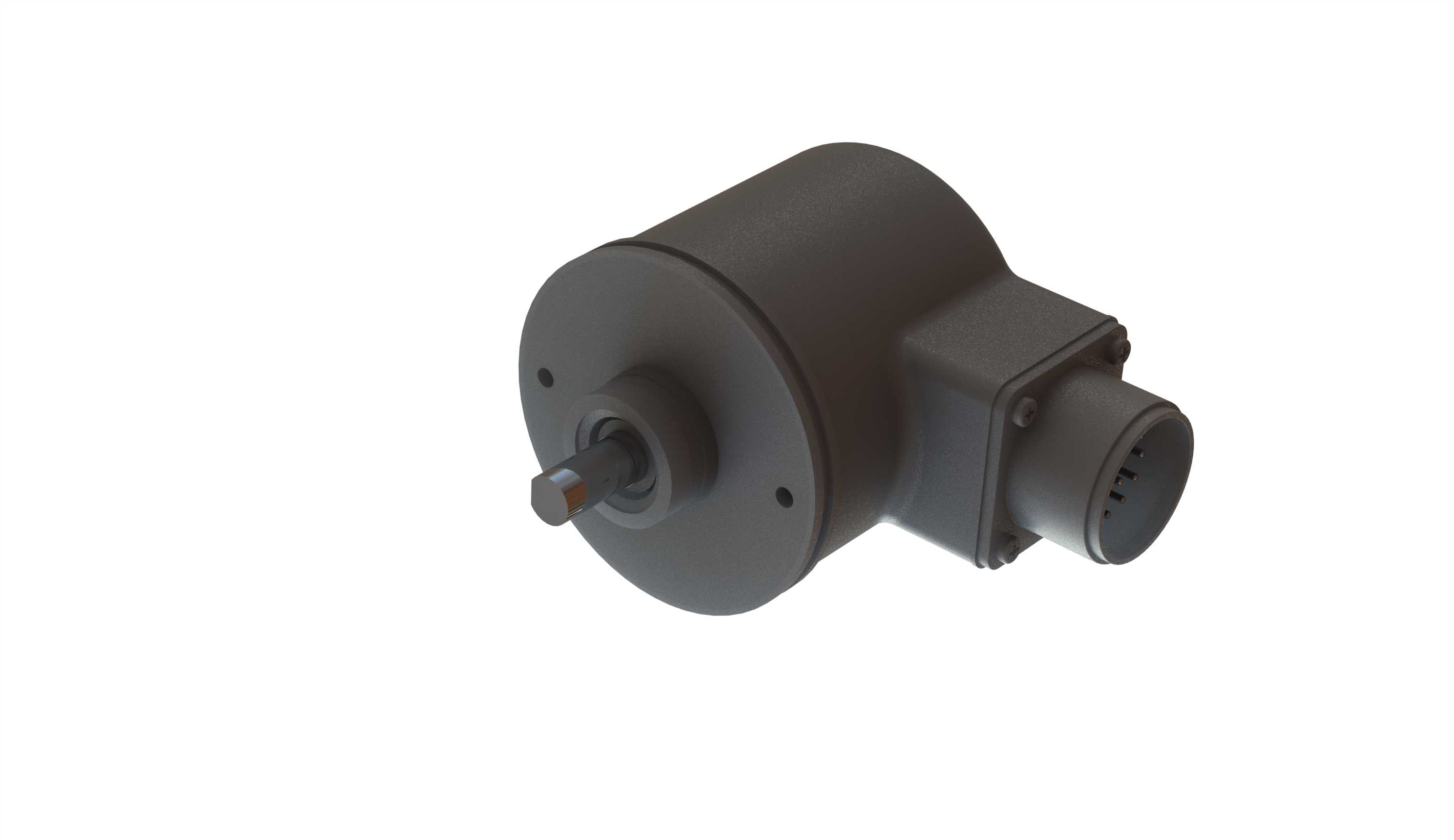

　　这款脉冲编码器是数控系统位置反馈回路里的核心检测部件，日常在各类数控车床、加工中心、工业机器人关节轴的位置检测场景中应用极广，核心作用是将转轴的角位移、角速度参数转化为可被数控系统识别的脉冲电信号，为伺服控制回路提供实时的位置、转速反馈数据，直接决定伺服轴的定位精度与动态响应表现。从结构设计来看，整体采用分体式同轴布局，主体为圆柱形传感主体，侧置方形航空接插件腔体，输出轴从主体前端面同轴伸出，这种布局能最大程度压缩径向安装占用空间，适配各类伺服电机尾端、传动轴端的狭小安装位。设计阶段优先考虑工业现场的抗干扰需求，主体外壳采用一体式金属压铸成型，表面做哑光氧化处理，既可以屏蔽车间内复杂的电磁干扰，避免脉冲信号传输出现丢步、错码问题，也能抵御加工现场常见的切削液飞溅、金属粉尘侵入，防护等级满足常规工业车间的使用要求。输出轴采用标准圆柱轴带扁位结构，轴伸长度、轴径尺寸匹配行业通用的安装规范，扁位设计可以避免轴与联轴节连接时出现打滑空转，保证角位移传递无间隙，降低反馈误差。

　　侧置的航空接插件腔体与主体外壳做一体化密封衔接，接插件接口采用标准圆形针脚布局，针脚定义匹配发那科数控系统的标准反馈线缆，无需额外转接即可完成接线，腔体内部预留了信号处理电路板的安装空间，光电码盘、发光接收组件都集成在主体腔体内部，码盘与转轴采用过盈配合装配，保证转轴转动时码盘同步旋转无相对位移。安装边界方面，主体前端的安装法兰面预留了三个均匀分布的安装孔，孔位的节圆直径、安装孔尺寸都遵循同规格编码器的通用安装标准，工程师在做设备改造、备件替换时，无需重新加工安装位即可直接适配。设计过程中充分考虑了安装容错空间，法兰面与安装基准面之间预留了调整间隙，可以通过微调安装角度来对齐码盘的零位信号，降低现场安装调试的难度。

　　转轴与主体外壳的衔接处采用多层密封结构，内置高精度轴承支撑转轴转动，既保证转轴转动时的径向跳动量控制在微米级，避免码盘偏磨导致信号异常，也能阻挡外界的油污、粉尘进入腔体内部，延长内部光电组件的使用寿命。在实际选型应用中，这类脉冲编码器的输出脉冲数匹配伺服系统的位置环增益要求，能够满足高速旋转状态下的信号采集需求，不会因为转轴转速过高出现脉冲丢失的问题。接插件的锁紧结构采用标准卡扣设计，线缆插接完成后可以自动锁止，避免设备运行过程中因为振动导致接插件松脱，引发系统报警。

　　整体结构没有多余的冗余设计，所有尺寸都围绕安装兼容性、运行可靠性做优化，外壳的棱角都做了圆角过渡处理，既避免安装过程中划伤操作人员，也能减少应力集中，提升外壳的抗冲击能力，即使安装过程中出现轻微磕碰，也不会导致外壳变形影响内部组件的同轴度。对于做设备维护、结构改造的工程师来说，这款模型完整还原了编码器的所有外部安装尺寸、接口位置，可以直接用于设备装配的干涉检查，提前验证安装空间是否足够，避免现场安装时出现尺寸不匹配的问题。在做伺服轴的结构设计时，也可以参考这款编码器的安装尺寸来设计电机尾端的安装座、联轴节的适配尺寸，保证整个反馈回路的装配精度符合设计要求。
