12V有刷直流齿轮减速正齿轮箱结构

　　这款有刷直流齿轮减速正齿轮箱，是小型传动系统里应用极广的动力输出单元，在民用小型设备、工业轻载执行机构里都能见到它的身影。日常接触到的智能快递柜锁止机构、小型传送带驱动辊、家用自动开窗器、实验室小型液体搅拌装置、车载小型辅助执行部件里，这类减速箱都是核心动力传递部件，它的核心作用是把有刷直流电机高转速低扭矩的原始输出，通过正齿轮组的逐级减速，转化为低转速大扭矩的动力输出，匹配终端执行件的负载需求。

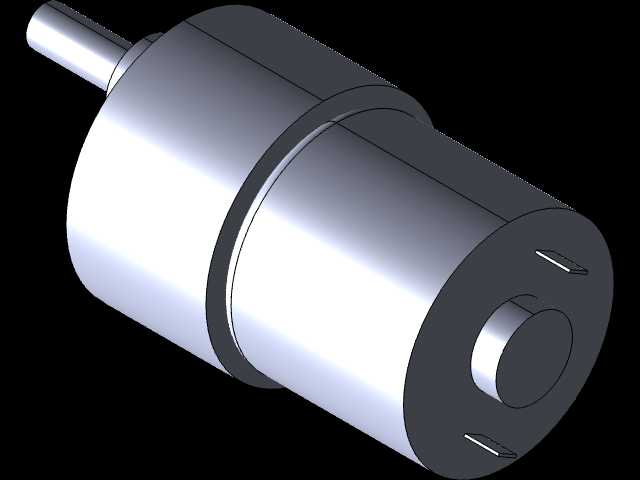

　　从结构设计逻辑来看，这款齿轮箱采用同轴式正齿轮排布，输入轴直接对接有刷直流电机的输出轴，各级齿轮沿同一轴线依次排布，最终通过D型截面的输出轴传递扭矩，这种同轴布局的优势在于整体结构径向尺寸紧凑，安装时不需要额外预留偏心避让空间，对于安装空间局促的小型设备来说十分友好。设计时各级齿轮的模数选择、齿宽配比都经过扭矩匹配校核，额定扭矩工况下轮齿接触应力控制在许用范围内，能保证长期运行下的齿面强度，避免过早出现点蚀、断齿问题。齿轮箱外壳采用圆柱形筒体结构，两端通过端盖定位轴承与齿轮轴的位置，筒身的台阶结构既可以作为安装时的轴向定位面，也能加强壳体的径向刚度，避免锁紧安装时壳体变形挤压内部齿轮，导致传动卡滞。

　　实际选型应用时，首先要关注安装边界尺寸：输出轴为D型截面，直径6mm，轴伸长度15.5mm，这种D型轴的设计不需要额外加工键槽，通过轴面的平面与配套连接件的D型孔配合，就能传递额定扭矩，装配时只需要将连接件推入轴伸，通过顶丝锁紧即可，装配效率远高于平键连接的结构，非常适合批量生产的小型设备。齿轮箱整体为圆柱形结构，安装时可以通过筒身的台阶面做轴向定位，配套的安装支架抱紧筒身即可完成固定，不需要在箱体上额外加工安装孔，能适配不同角度的安装需求。

　　从功能特性来说，12V的额定电压适配绝大多数低压直流供电场景，不管是车载12V供电系统，还是小型适配器供电的桌面设备，都能直接匹配驱动，不需要额外做电压转换。有刷电机的驱动逻辑十分简单，不需要复杂的驱动板，只需要通过正负极电压的切换就能实现输出轴的正反转，通过PWM调压就能实现转速调节，对于成本敏感、控制逻辑简单的设备来说，这种方案的性价比远高于无刷减速电机。正齿轮箱的传动效率相比行星齿轮箱、蜗轮蜗杆减速箱更高，同等输入功率下能输出更大的扭矩，而且正齿轮的加工工艺成熟，配件采购成本低，后期维护更换也十分方便。

　　设计这类齿轮箱时，需要重点考虑齿轮侧隙的控制，侧隙过大会导致输出轴正反转切换时存在空程，影响需要正反转定位的设备精度，侧隙过小则会导致齿轮啮合卡滞，运行噪音增大、传动效率下降，这款齿轮箱的齿轮侧隙控制在合理范围内，既保证了传动的顺畅性，也将空程量控制在轻载执行机构的允许范围内。另外壳体与端盖的配合精度也十分关键，轴承孔的同轴度直接影响各级齿轮的啮合状态，如果同轴度超差，会导致齿轮偏磨，运行噪音增大，使用寿命大幅缩短，这款模型的壳体与端盖采用止口定位，能有效保证装配后的轴承孔同轴度，保证齿轮啮合状态良好。输出端的轴承选择也经过匹配，能承受额定扭矩下的径向载荷，避免输出轴受径向力时出现轴偏，导致齿轮啮合异常。

　　在实际设备集成时，还要注意齿轮箱的散热问题，虽然12V有刷减速电机的功率不大，但长期堵转或者过载运行时，电机与齿轮箱的温度会快速升高，加速润滑脂的老化，导致齿轮磨损加快，所以选型时要预留足够的扭矩余量，避免长期在额定扭矩上限运行。齿轮箱内部填充的润滑脂要选择适合正齿轮传动的锂基脂，保证宽温度范围内的润滑性能，减少齿轮运行时的磨损与噪音。这款齿轮箱的输出轴采用金属材质，能承受一定的轴向与径向载荷，适配带轮、齿轮、摆杆等多种终端执行件的安装，不需要额外做轴的加强处理。
