KSD301系列突跳式双金属温控器结构模型

　　在各类低压电气设备、小型电源模块、家用加热类电器的过热防护设计中，这类突跳式双金属温控开关是应用极广的被动式保护元件，不需要额外供电回路，完全依靠双金属片受热形变的物理特性实现通断动作，可靠性远高于电子式传感方案，在强电磁干扰、潮湿、粉尘等恶劣工况下也能稳定触发。这款常闭型温控元件的动作阈值设定在110℃，额定载流能力16A、耐压250V，刚好覆盖绝大多数民用、工业用低压交流设备的过温保护需求，常被直接串联在设备供电主回路中，当被监测部位温度达到动作阈值时，双金属片瞬间突跳推动触点断开，切断供电回路，避免设备因过热出现绝缘老化、绕组烧毁甚至起火的风险，待温度回落至安全复位值后，元件会自动复位恢复导通，不需要人工手动复位操作，适配无人值守设备的长期运行防护需求。

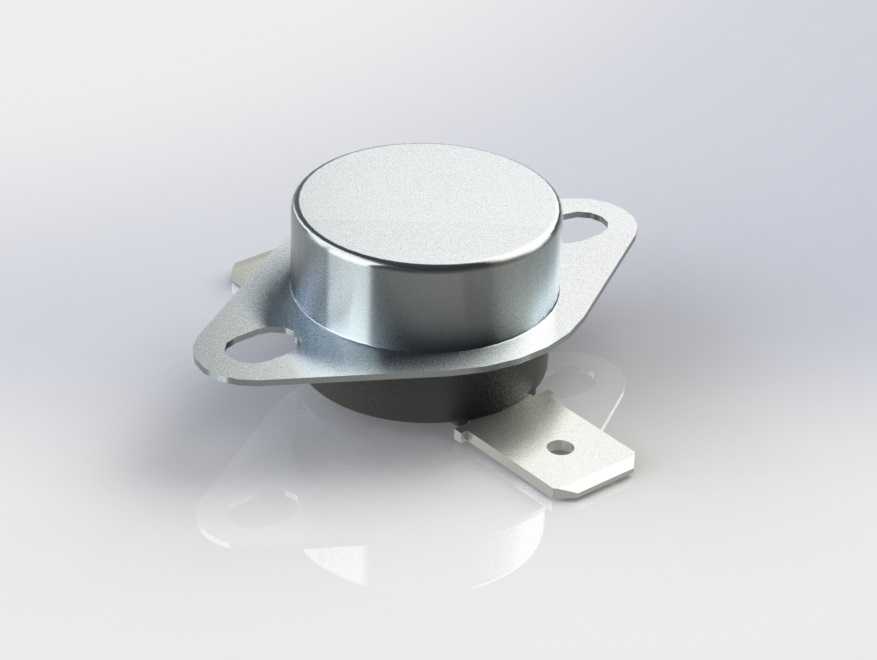

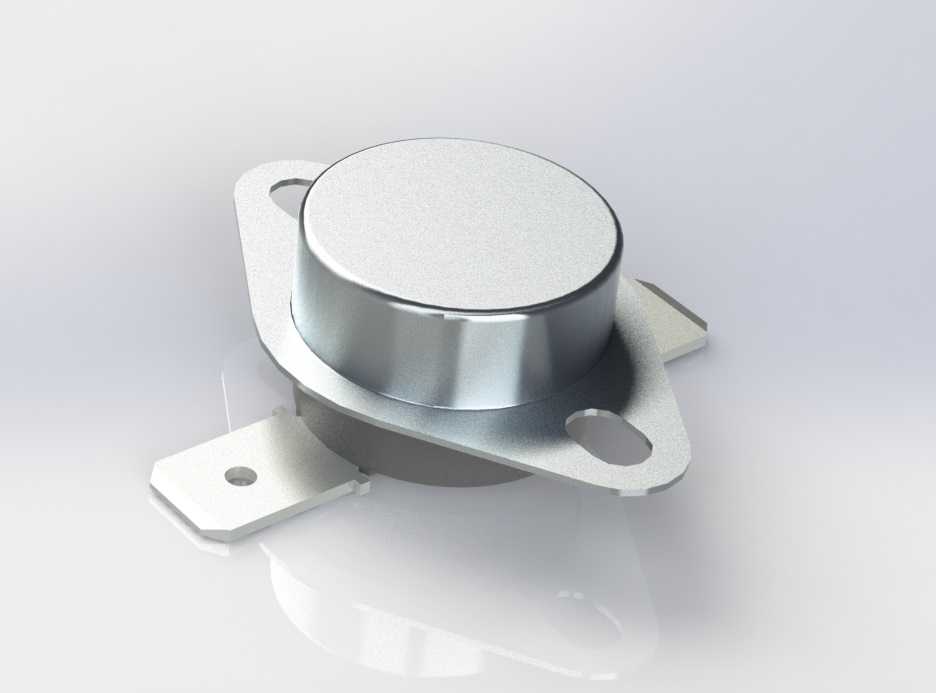

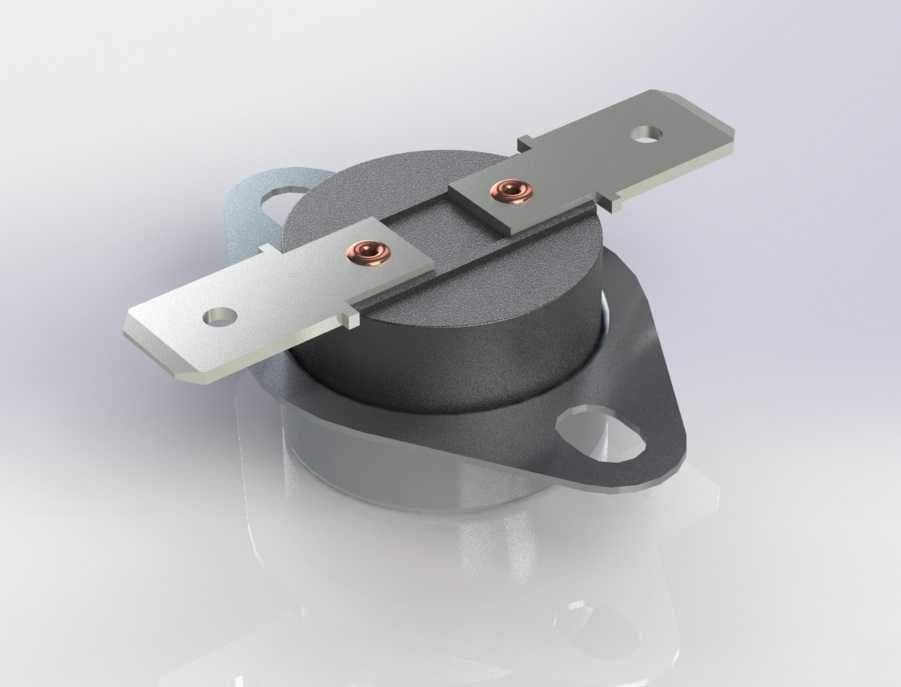

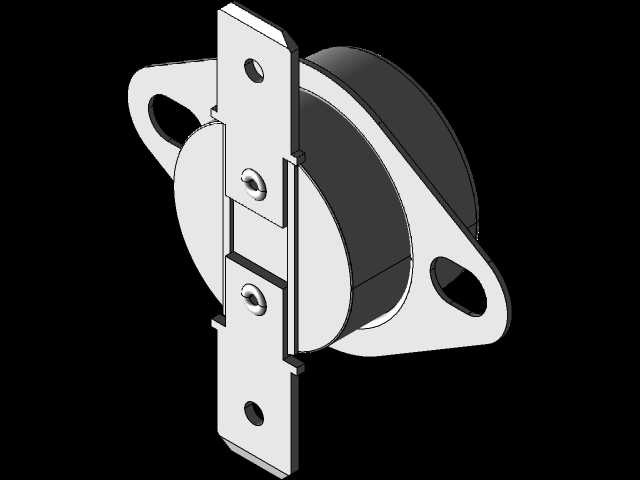

　　从结构设计来看，整个元件采用圆形基座加侧装固定耳的布局，主体基座为耐高温电木材质，既保证足够的电气绝缘性能，也能在长期高温工作环境下维持结构尺寸稳定，不会出现形变导致触点偏移、动作温度漂移的问题。两个主接线端子采用平直插片式设计，表面做镀镍防锈处理，既可以直接插装对应规格的快接端子，也能通过螺丝压接导线，适配不同生产场景的装配工艺需求，端子与基座之间做了防松卡扣结构，避免装配或使用过程中端子受力转动导致内部触点接触不良。顶部的感温面为平整金属盖板，安装时需要将该面紧贴被监测的发热部件表面，中间可以涂抹薄层导热硅脂降低接触热阻，保证温度传递的及时性，避免因热阻过大导致动作滞后，出现保护不及时的问题。

　　安装边界方面，元件自带两个带安装孔的固定耳，孔位间距适配行业通用的安装尺寸，既可以通过M3螺丝直接固定在设备的金属支架、绕组骨架或者散热壳体上，也可以采用卡扣式安装结构嵌入对应的安装卡槽，固定耳与主体基座之间做了限位台阶，安装时不需要额外调整角度，只要保证感温面完全贴合被监测表面即可。元件整体厚度控制在较低水平，不会占用过多的设备内部空间，在小型化电源模块、紧凑型加热设备的内部布局中，不需要为该元件预留过大的安装空间，两个接线端子的朝向与固定耳平面平行，走线时可以顺着端子方向布线，避免导线弯折过度导致绝缘层破损。

　　实际选型应用中，需要注意该元件为常闭型设计，正常工作温度下触点保持导通状态，只有达到动作温度才会断开回路，不能作为常通型温度开关反向使用；元件的动作温度公差控制在常规工业级范围内，选型时需要根据被保护设备的最高允许工作温度预留合理的余量，避免正常工作过程中出现误动作，影响设备的正常运行。内部触点采用银合金材质，具备一定的抗电弧能力，在额定电流范围内可以承受数千次的通断动作，满足设备全生命周期的保护需求，不需要定期维护更换。建模过程中需要重点还原双金属片的动作行程空间、触点的接触压力结构、基座与金属外壳的扣合结构，保证各个部件之间的装配间隙符合实际生产的公差要求，固定耳的安装孔位、接线插片的厚度与宽度尺寸需要严格匹配行业通用规格，方便设计人员直接将该模型导入整机装配体中做干涉检查、安装布局模拟，提前排查走线、安装空间不足的问题，减少实物打样阶段的修改次数。
