Keystone-PN2487抽拉式三节电池座结构设计

　　这款抽拉式三节电池座，主要面向便携电子设备、小型工控终端、户外检测仪器的内置供电舱设计需求，在手持检测设备、便携数据采集终端、小型无线传感节点这类需要频繁更换干电池的场景中，能大幅降低电池更换的操作难度，同时避免传统翻盖电池座长期使用后卡扣断裂、盖体丢失的常见问题。从结构设计逻辑来看，整体采用滑套与内仓分体式抽拉结构，外滑套为一端封闭的薄壁壳体，封闭端预留的小孔可用于设备内部的走线或者防脱螺丝固定，开口端两侧做了内止口限位，当内仓完全推入滑套后，止口会卡住内仓两侧的凸台，防止使用过程中内仓意外滑出，同时滑套与内仓的配合间隙控制在0.15-0.2mm之间，既保证抽拉动作顺畅无卡滞，又不会出现配合过松导致的旷量晃动。

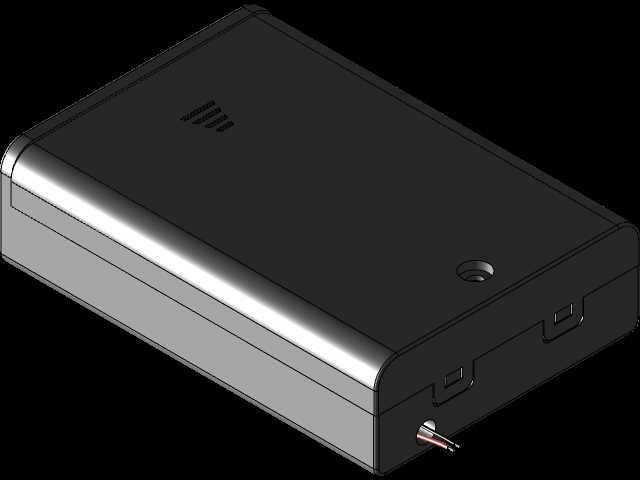

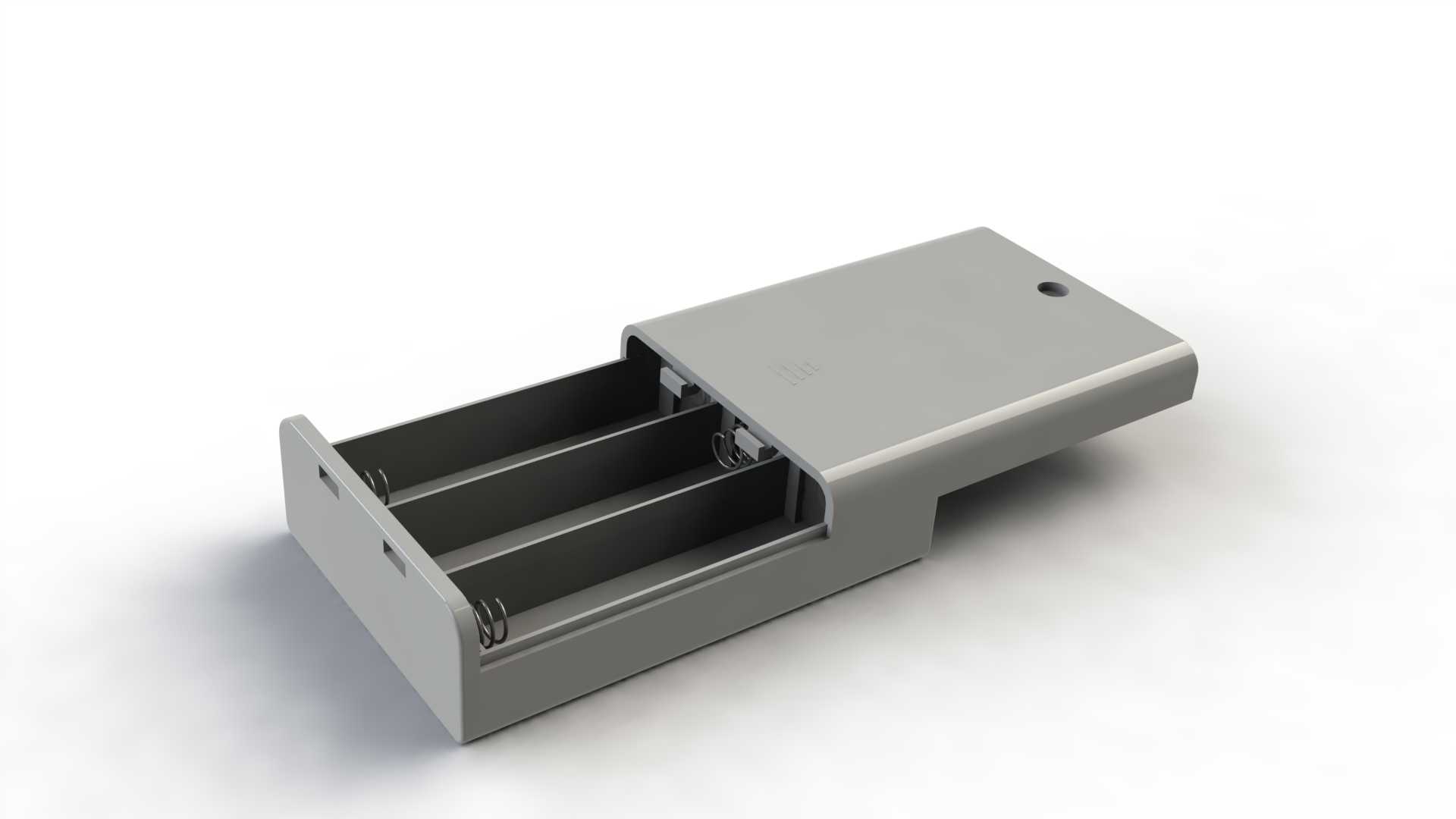

　　内仓部分设置了三个平行的电池容纳槽，槽体宽度适配标准AA型干电池的外径，槽体两端分别布置了正极接触弹片与负极弹簧触点，负极弹簧的预压行程设计为2mm，既可以抵消电池长度的制造公差，保证电池装入后接触可靠，又不会因为弹力过大导致电池装入时阻力过高。槽体之间的分隔筋做了1.2mm的壁厚处理，既可以保证槽体的结构强度，避免电池装入时隔筋变形，又能控制整体的重量与材料占用。从安装边界来看，整体外形为规整的长方体结构，推入状态下的外轮廓无突出结构，可直接嵌入设备外壳的预留安装腔中，滑套的外侧壁可设置定位凸点或者粘胶槽，与设备壳体完成固定，不需要额外设计复杂的安装支架。

　　在实际选型使用时，需要注意内仓抽出后的总长度要预留足够的操作空间，避免设备内部其他元器件干涉电池更换的抽拉行程，同时接触弹片的材质选用锡磷青铜，表面做镀镍处理，兼顾导电性能与抗腐蚀能力，长期使用不会出现接触不良的问题。滑套与内仓的材质均选用阻燃ABS材料，满足电子设备的阻燃安全要求，外壳表面做细咬花处理，既可以提升外观质感，又能减少抽拉过程中的划痕产生。在结构细节上，内仓的抽拉端做了内凹的抠手位，不需要额外设计突出的拉手，保证推入后整体端面平整，不会突出设备外壳表面，同时抠手位的深度设计为3mm，方便用户用指甲即可抠出内仓完成电池更换。电池槽的底部做了0.5mm的透气槽，避免电池装入后槽内形成密闭空间，出现气压差导致电池取出困难的问题，同时透气槽也可以排出电池万一出现漏液时的少量电解液，避免积液在槽内腐蚀接触弹片。在三维建模过程中，所有配合面都做了拔模处理，拔模角度设置为1.5度，满足注塑生产的脱模要求，所有棱角位置都做了R0.3mm的圆角处理，避免注塑生产时出现应力集中导致的开裂问题，同时也避免用户操作时被锐边划伤。

　　这款电池座的设计没有采用额外的锁止螺丝，依靠滑套与内仓之间的阻尼以及止口限位即可完成固定，在需要频繁更换电池的场景下，操作效率比传统螺丝固定或者卡扣翻盖的电池座提升40%以上，同时分体式的结构也方便后期维护，如果接触弹片出现氧化或者损坏，只需要更换内仓部分即可，不需要整体拆卸整个电池座，降低了设备的后期维护成本。在进行设备结构适配时，只需要在设备外壳上开出与滑套外轮廓匹配的安装孔，将滑套从设备内部粘接或者热熔固定在外壳内侧，即可完成电池座的安装，不需要设计复杂的固定结构，对于紧凑空间内的供电结构布局非常友好，尤其适合内部空间紧张的小型便携设备使用。
