YX160发动机配套飞轮结构三维设计

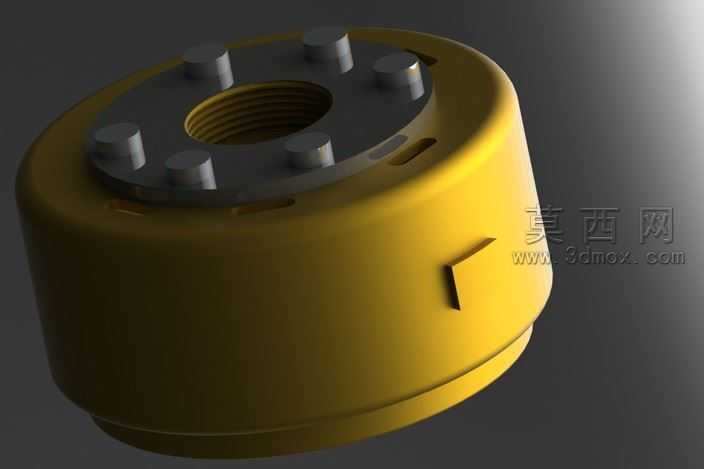

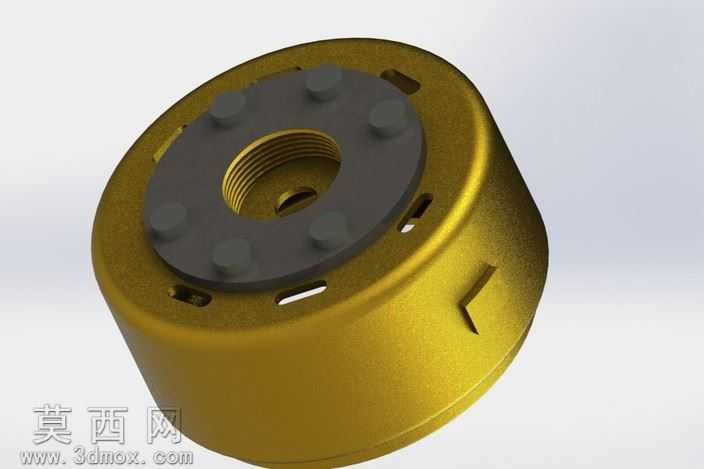

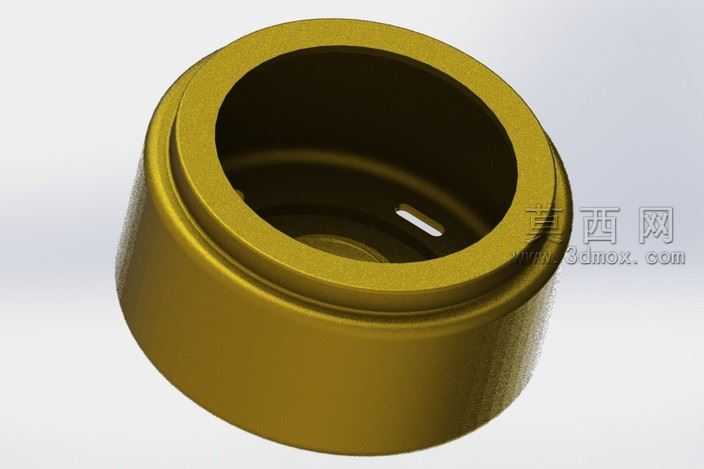

本作品为YX160系列发动机配套的飞轮组件三维建模成果，整体建模过程严格遵循机械设计规范，以还原零件真实装配关系与结构细节为核心目标。建模阶段首先基于发动机动力匹配参数确定飞轮的基础尺寸，主体轮体采用回转类特征建模逻辑，先绘制轮体的轴向截面轮廓，通过旋转特征生成轮体的基础实体，精准还原轮体外侧的环形阶梯结构、侧面定位卡槽的尺寸与位置，确保卡槽能够与发动机启动机构的拨叉部件精准配合。轮体中心的内螺纹孔采用螺旋扫描特征完成建模，严格匹配标准螺纹的牙型、螺距与深度参数，保证螺纹连接的装配精度，可直接用于后续的装配干涉检查。轮体上端面的六个圆柱形凸台采用阵列特征完成布局，每个凸台的直径、突出高度与周向分布角度均按照实际零件的安装定位要求设置，凸台边缘做了微小的倒角处理，还原真实零件的加工工艺特征，避免锐边结构带来的应力集中问题。材质与渲染阶段，针对飞轮不同部位的材质特性做了区分设置：主体轮体赋予金属烤漆材质，调整漫反射颜色为暖黄色，添加细微的颗粒质感模拟铸件表面的喷涂效果，同时设置合适的粗糙度参数还原漆面的哑光质感；上端面的凸台与安装环带赋予发黑处理的金属材质，调整金属度参数至较高数值，降低粗糙度模拟金属表面的细微反光，中心螺纹区域赋予切削加工后的钢材质，添加细微的车削纹理提升真实感。渲染阶段采用三点布光方案，主光源从侧上方打亮轮体主体结构，勾勒出轮体的曲面轮廓，辅助光源补充暗部细节避免死黑，背光源打出轮廓光区分零件与背景，最终渲染图清晰展现飞轮的结构层次与材质差异。设计思路上，该飞轮作为发动机的子组件，建模时充分考虑了与整套发动机模型的装配兼容性，所有配合面的尺寸公差均按照装配要求预留合理间隙，模型细节完整度高，既可以用于发动机整体装配的结构展示，也可单独用于飞轮零件的结构教学、工艺分析，模型包含的特征树逻辑清晰，参数化特征可根据不同排量的发动机需求快速调整尺寸，具备较高的复用价值。
