多色拼接曲面造型创意结构设计

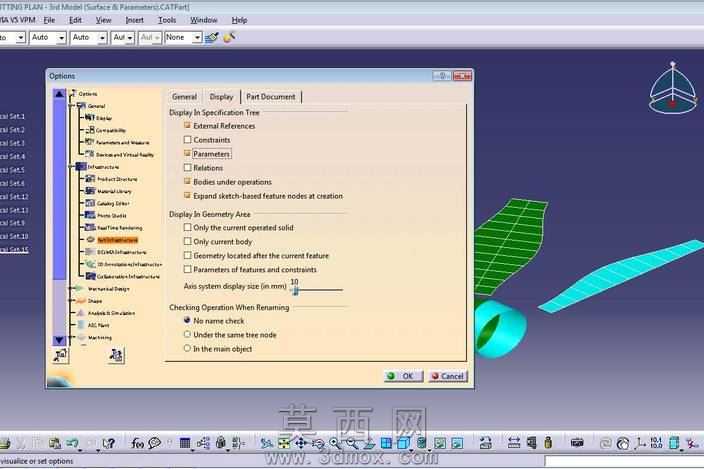

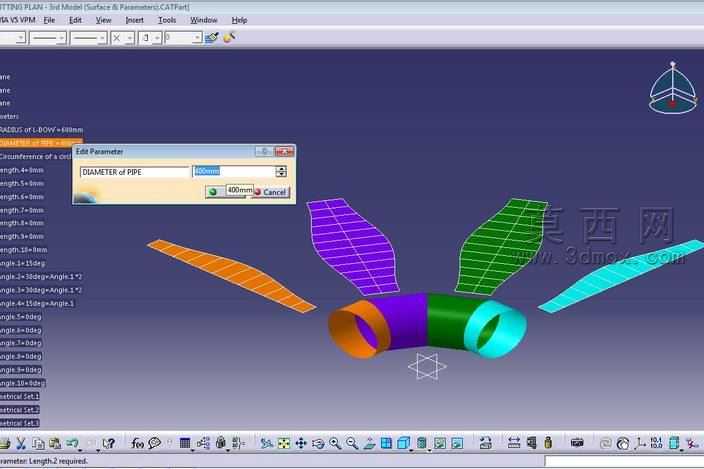

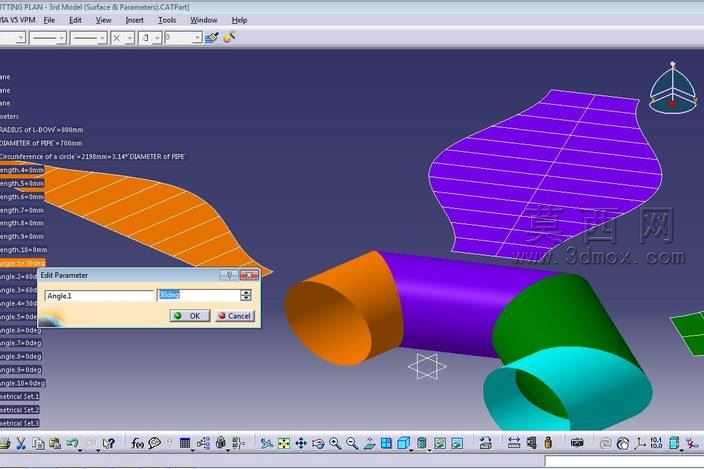

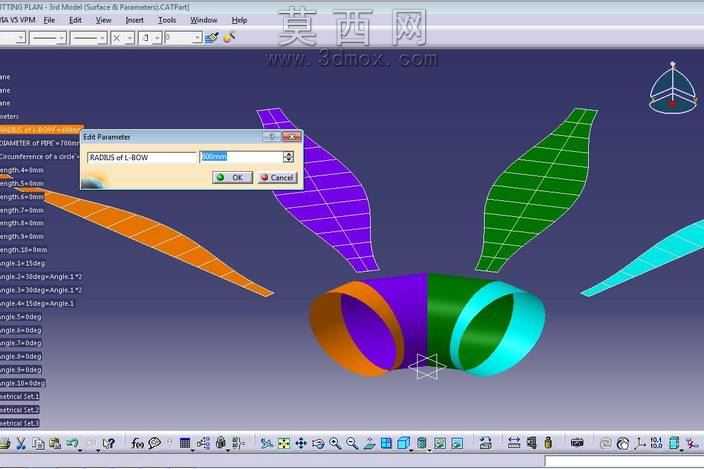

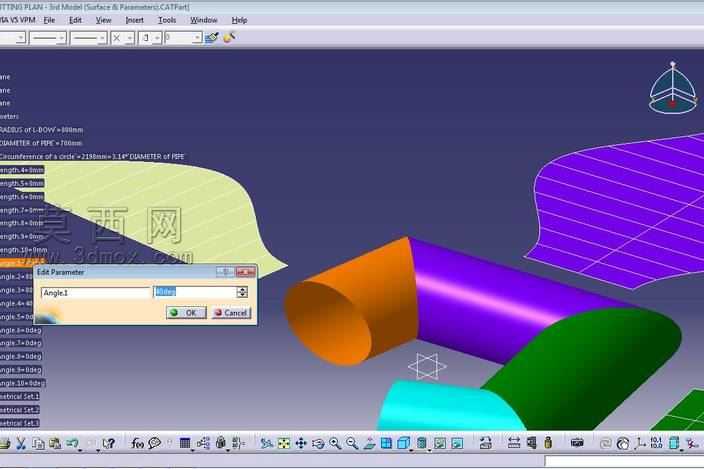

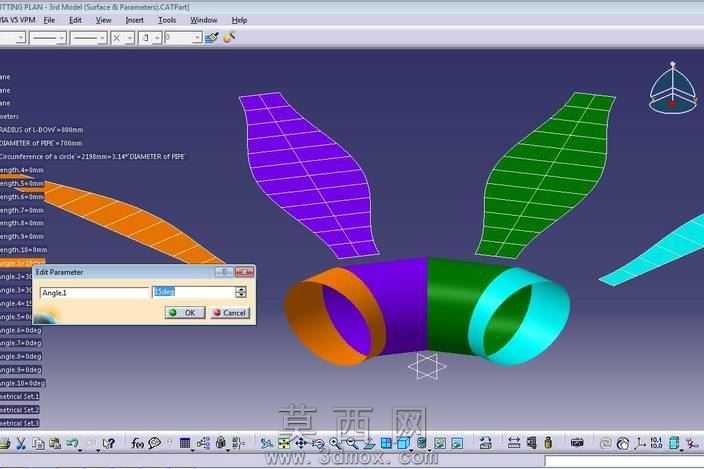

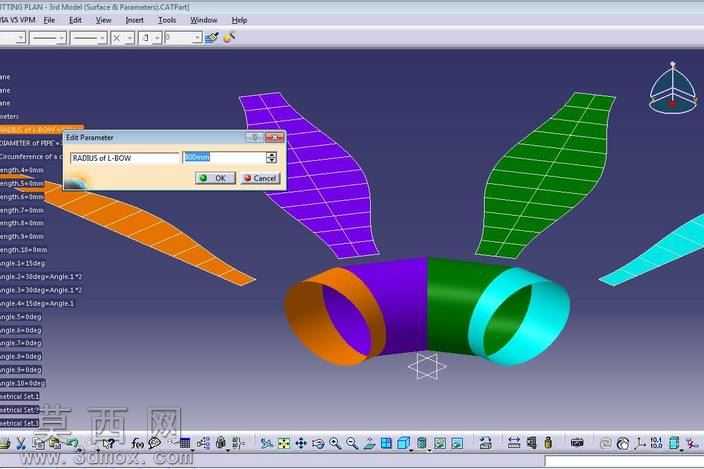

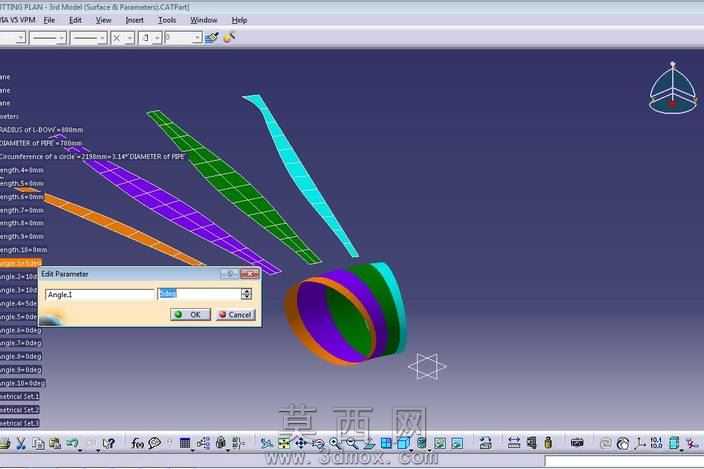

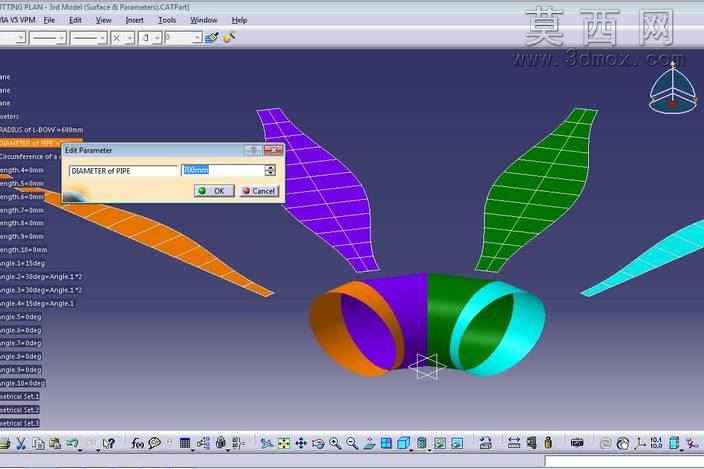

该作品采用参数化三维建模思路完成曲面结构设计，整体以环形筒状基础结构为核心载体，在筒身外侧延伸出四片形态各异的舒展曲面翼片，每片翼片分别采用橙、紫、绿、青四种差异化色彩区分，既方便建模过程中对不同曲面模块的识别管理，也清晰呈现了各曲面片的边界衔接关系。建模过程中首先搭建整体对称基准框架，确定筒身基础回转曲面的直径与轴向长度参数，再逐一绘制每片翼片的轮廓引导线，通过多截面曲面、桥接曲面等命令完成翼片与筒身的顺滑过渡，确保所有曲面连接处无尖锐棱角、曲率连续，避免后续结构深化时出现曲面破面问题。从建模界面可见作品采用参数驱动的设计逻辑，通过参数面板可直接调整翼片的倾斜角度参数，修改参数后所有关联曲面可自动更新形态，无需重复绘制轮廓线，大幅提升了设计调整的效率。每片翼片表面都构建了规整的网格拓扑结构，网格线沿曲面的延展方向均匀分布，既可以直观展示曲面的曲率变化趋势，也为后续的曲面加厚、实体化、结构受力分析提供了合格的基础面组。四片翼片的轮廓均采用流畅的流线型设计，从与筒身衔接的根部向外逐渐收窄，边缘做了顺滑的曲率处理，整体形态舒展且富有动感，不同曲面之间的拼接边界清晰，分块逻辑合理，既可以作为曲面建模练习的典型案例，也可为同类流线型产品的外观结构设计提供参考。整个建模过程严格遵循曲面建模的规范流程，从基准搭建、线框绘制到曲面生成、质量检查每一步都保证参数关联，所有曲面均经过曲率检测与缝隙检查，确保面组完整无错漏，可直接导入后续模块进行深化处理。
