薄型面板式电加热组件三维结构设计

项目分类:变压器/电感器 发布时间:2025-01-20 ID:902834
  • 薄型面板式电加热组件三维结构设计
  • 薄型面板式电加热组件三维结构设计
  • 薄型面板式电加热组件三维结构设计
  • 薄型面板式电加热组件三维结构设计
  • 薄型面板式电加热组件三维结构设计
  • 薄型面板式电加热组件三维结构设计
  • 薄型面板式电加热组件三维结构设计

  做工业加热配套结构设计快十年,这类薄型面板式加热件是我接触过适配性极强的电热元件,最早在做户外电力柜体低温伴热项目时第一次用到这类结构,当时要解决柜内凝露导致的绝缘件爬电问题,传统管式加热器占用纵深空间大,柜内走线槽和二次元件排布已经很紧凑,根本塞不下常规加热组件,换成这种平板式结构之后,直接贴装在柜体内侧壁上,几乎不占用元件安装的有效纵深,发热面均匀覆盖易凝露的侧壁区域,比同功率管式加热器的柜内温升均匀度高了近四成。

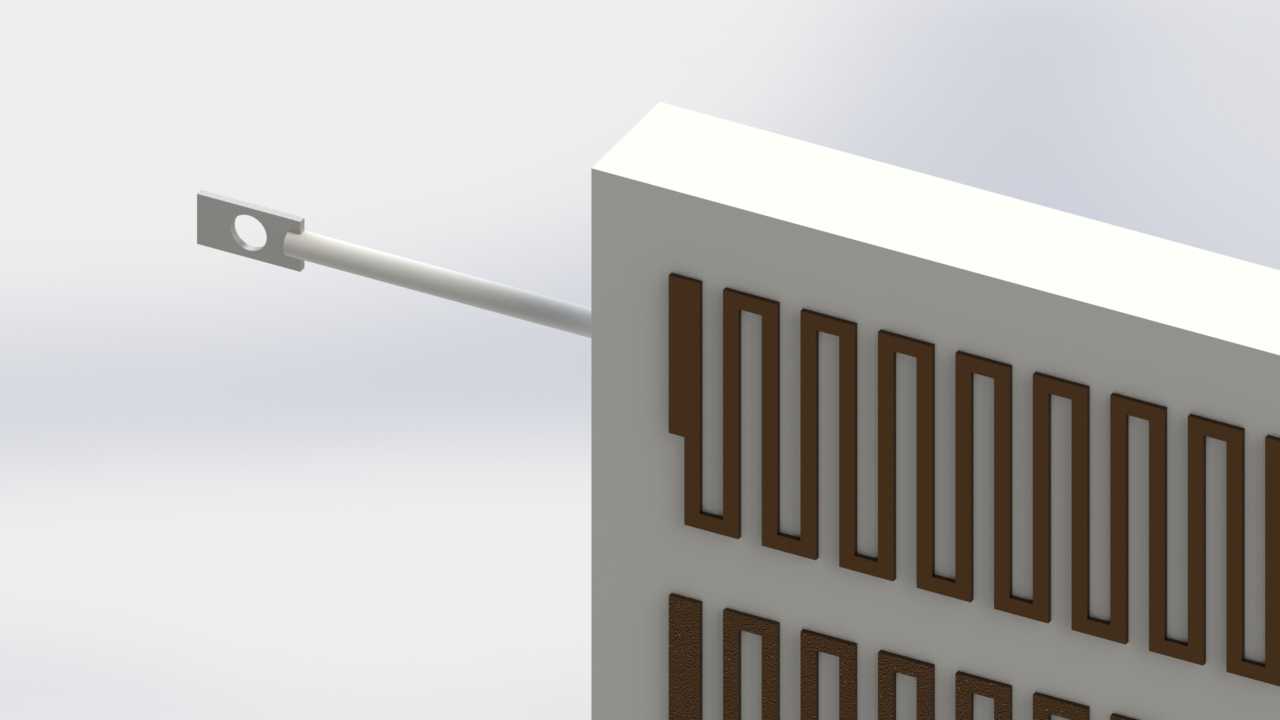

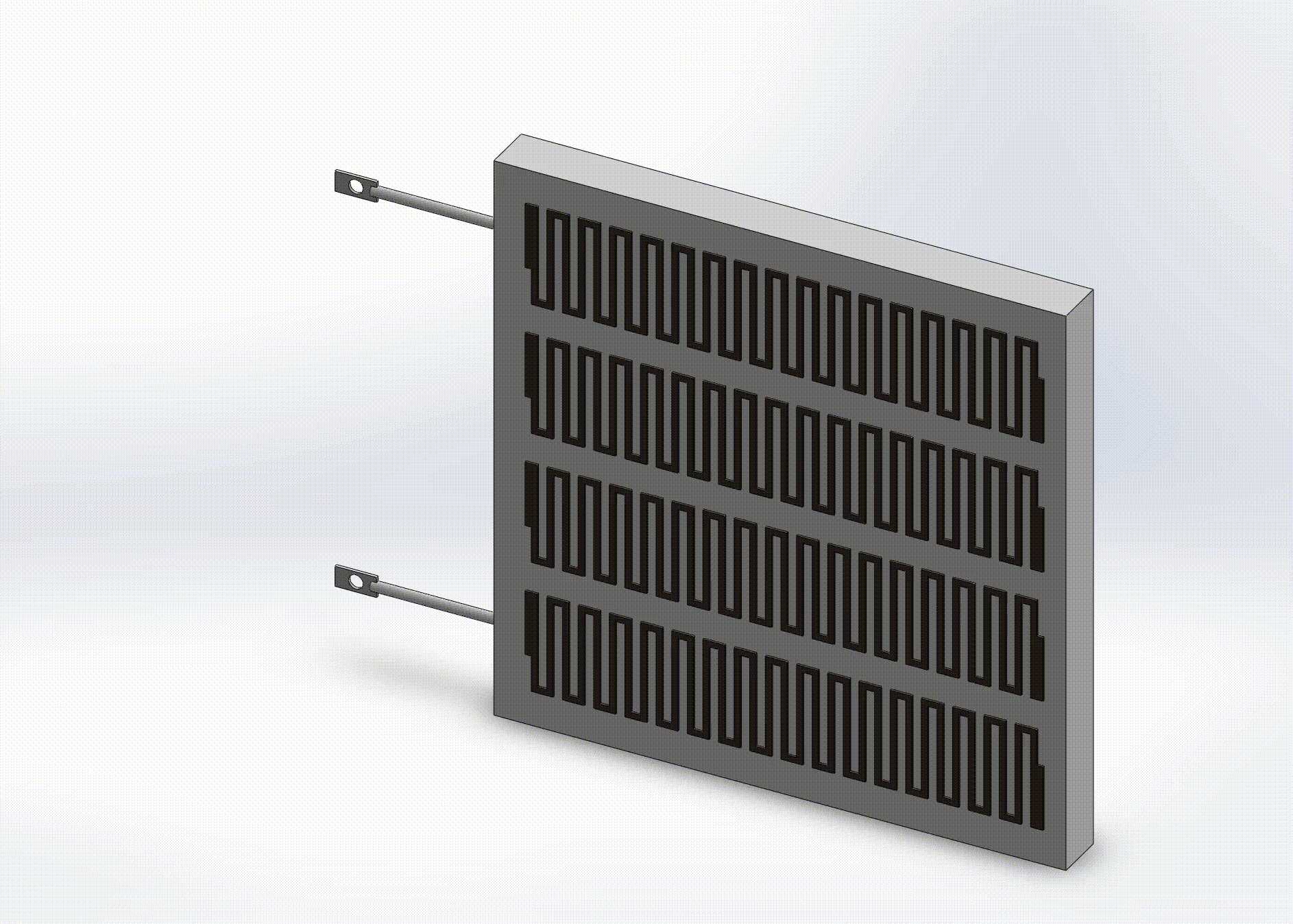

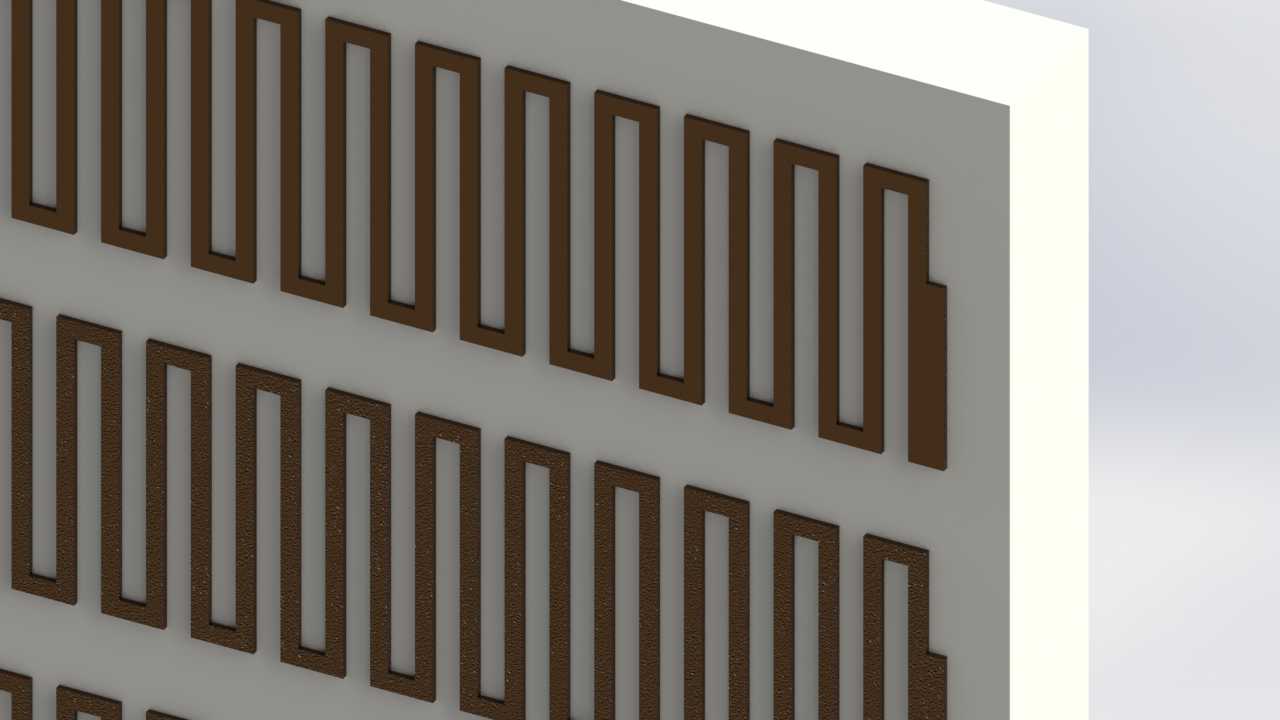

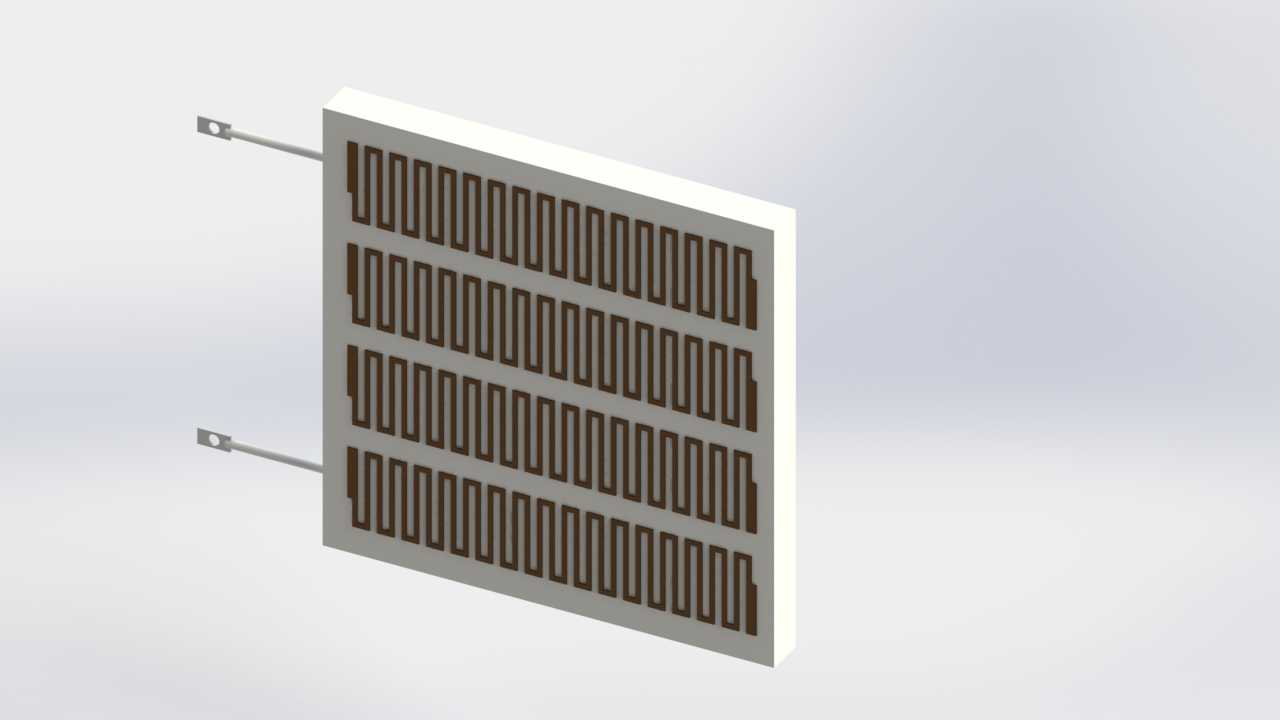

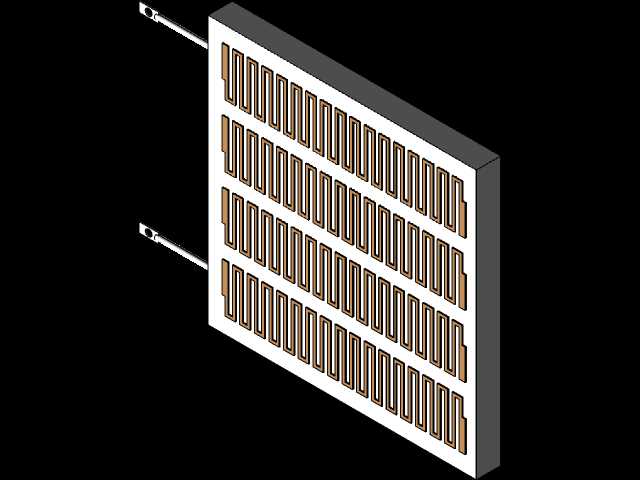

  从结构本身来看,这个加热组件的核心是平面蚀刻的发热线路,排布成连续的迂回蛇形走线,每一段走线的间距都做了等宽设计,避免局部电阻过大出现热点,发热层外侧是耐高温的绝缘封装层,边缘做了全包覆处理,防止带电部分和安装金属面直接接触,两端引出的接电端子做了扁状延伸设计,接线端的位置避开了发热核心区,防止长期高温导致接线端氧化松脱。

  实际选型适配的时候,首先要确认安装边界,这类平板加热器的厚度通常控制在5mm到8mm之间,安装时不需要预留额外的散热间隙,直接贴合在需要伴热的金属壁面即可,贴合面的平面度公差建议控制在0.2mm以内,避免出现局部悬空导致热量堆积。引出端子的长度要根据柜内走线位置调整,端子和安装面之间要加耐高温绝缘护套,防止接线时导体碰到柜体金属部分。

  这类加热件的应用场景远不止电力柜体伴热,在小型工业设备的恒温腔、新能源电池包低温预热、3D打印成型腔恒温、电子元器件低温环境预热等场景都能用到。设计的时候要注意,发热功率密度不能选得过高,平面类加热元件的表面功率密度建议控制在0.8W/cm²以内,否则长期工作会导致绝缘层加速老化,使用寿命大幅缩短。

  从建模逻辑来说,做这个结构的三维模型时,首先要确定发热区的有效尺寸,根据目标功率计算出发热线路的总长度和线宽,蛇形走线的转角处要做圆弧过渡,不能用直角转角,直角位置会出现电流密度集中,长期工作容易烧断。绝缘封装层的边缘要比发热线路宽出至少3mm,保证爬电距离满足电气安全要求。两端的固定引脚要和基体做一体化结构设计,引脚的安装孔位要和常用的柜体内安装螺柱位置匹配,通常孔距会按照标准电气安装模数来设置,方便现场直接替换安装。

  实际安装使用时,这类平板加热器不需要额外加装散热翅片,本身的平面结构就是散热面,贴合安装时可以在接触面上涂一层薄薄的导热硅脂,降低接触热阻,让热量更均匀地传导到被加热壁面上。接线的时候要注意,引出线要选用耐高温的氟塑料绝缘线,接线端的压接端子要做搪锡处理,防止高温环境下氧化接触不良。如果是在有凝露或者高湿环境下使用,加热器的接线端要额外做防水密封处理,避免水汽进入导致绝缘失效。

  很多刚做结构设计的工程师容易忽略这类加热件的热膨胀问题,因为加热工作时基体温度会升高,金属安装面和加热件基体的热膨胀系数有差异,所以固定的时候不能完全锁死,要给加热件留轻微的热胀伸缩余量,避免长期冷热循环之后基体出现翘曲,导致发热层和绝缘层分层脱落。另外,发热面不能覆盖隔热材料,否则热量散不出去会导致内部温度过高,烧坏发热线路。

  在做设备配套选型的时候,要根据需要维持的温度、被加热腔体的容积、柜体的散热系数来计算所需的总加热功率,不要盲目选大功率,否则会导致柜内温度过高,影响周边电子元件的使用寿命。这类平板加热器的优势就是发热均匀,厚度薄,安装灵活,相比传统的加热管、PTC加热块,它的温度场分布更平缓,不会出现局部温度过高烤坏周边线缆或者塑料元件的问题,在对空间要求严苛、温度均匀性要求高的加热场景里,是性价比极高的选择。建模的时候要把每一层的结构都清晰表达,包括发热线路层、绝缘封装层、引出端子、固定引脚,方便后续做装配干涉检查和热仿真分析,提前预判安装和使用过程中可能出现的结构问题。
